各位师傅：有国产大八脚电子管收音机的电路图吗？

长江水 · 发表于 2021-3-12 13:16:30

国产大八脚电子管收音机存世量较少，此类机的电路图也不多。哪位师傅有国产大八脚电子管成品收音机的电路图，请求发在论坛里，让喜欢大八脚电子管的朋友们学习一下，
预先谢谢🙏！

fzh547611 · 发表于 2021-3-12 13:38:04

国产大八脚电子管收音机的电路图很多啊，你要是提出一种型号就好办了。

长江水 · 发表于 2021-3-12 14:05:06

本帖最后由长江水于 2021-3-12 14:06 编辑

fzh547611 发表于 2021-3-12 13:38
国产大八脚电子管收音机的电路图很多啊，你要是提出一种型号就好办了。

谢谢关注！五灯机——七灯机的电路图。收音机任何型号都可以，线路应该是大同小异的。

大舌头2021 · 发表于 2021-3-12 14:24:49

主要是变频管不同，6A7和6K8两种。国产的连6K8都很少。

bluethinkksj · 发表于 2021-3-12 14:39:24

一般是6SA7变频，跟6A2一样。
小北京是6B8中放来复低放。
后面的功放可以用6V6
整流用5Y3（5Z2）
标准的中放是6SK7
检波低放是6G2P（6SQ7）

bluethinkksj · 发表于 2021-3-12 14:40:49

目前有两个大八脚管性价比比较高。
一个是6J4P
另一个是6P9P
这两个都有做中放来复低放的潜力。价格都挺低的。

彗星 · 发表于 2021-3-12 14:40:56

白居不易 · 发表于 2021-3-12 16:03:32

本帖最后由白居不易于 2021-3-12 16:14 编辑

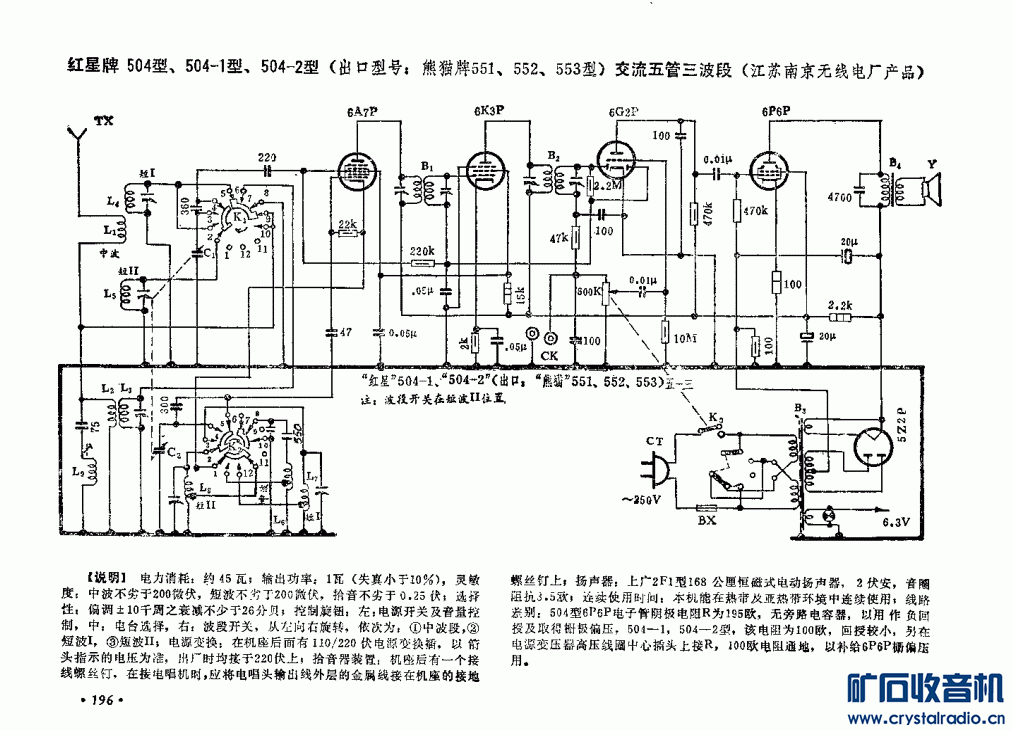

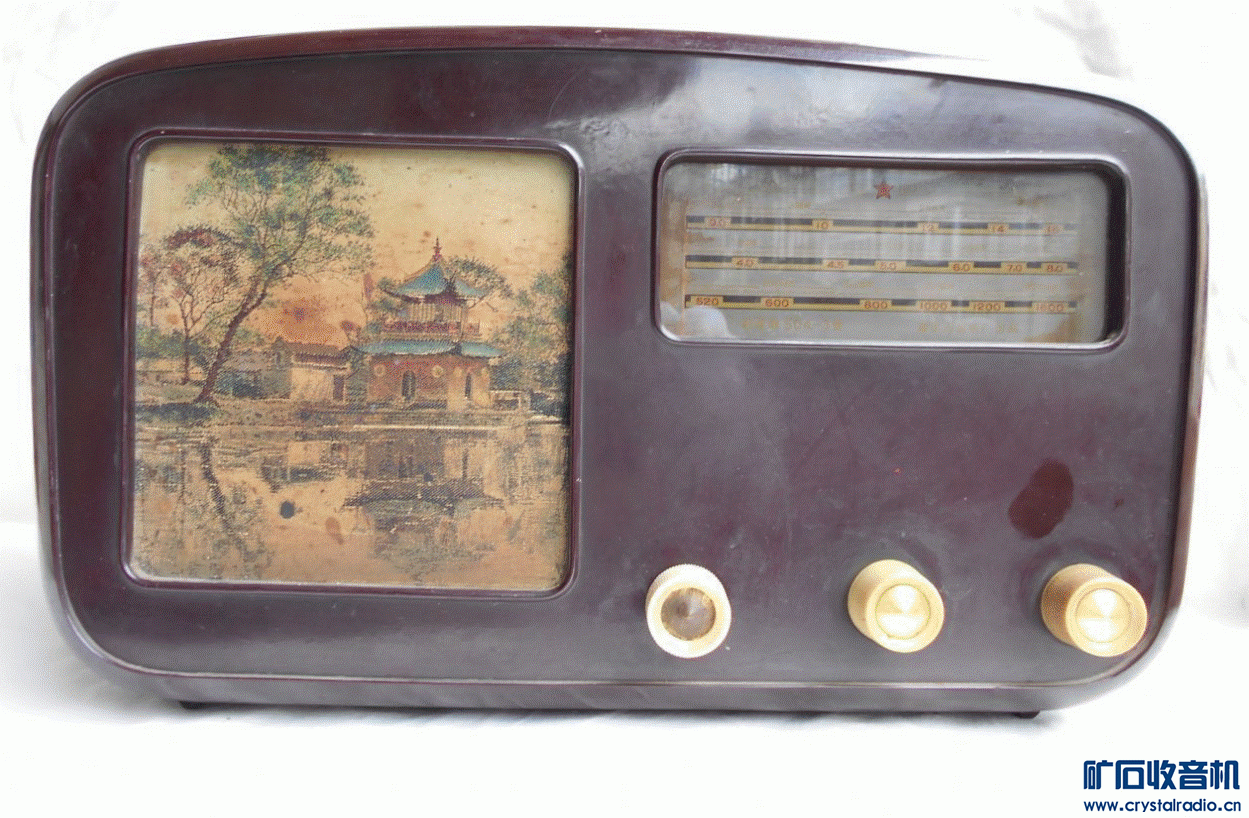

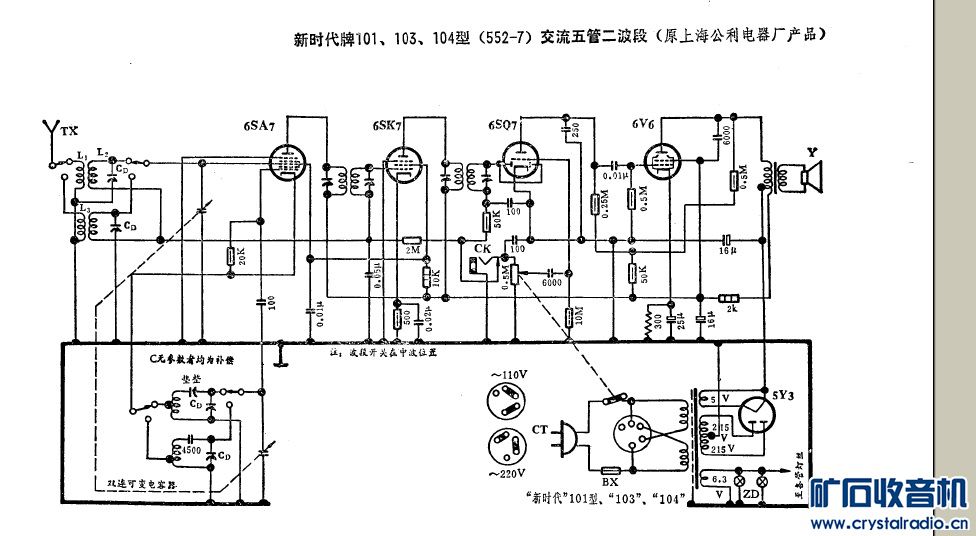

南京红星504收音机电路：

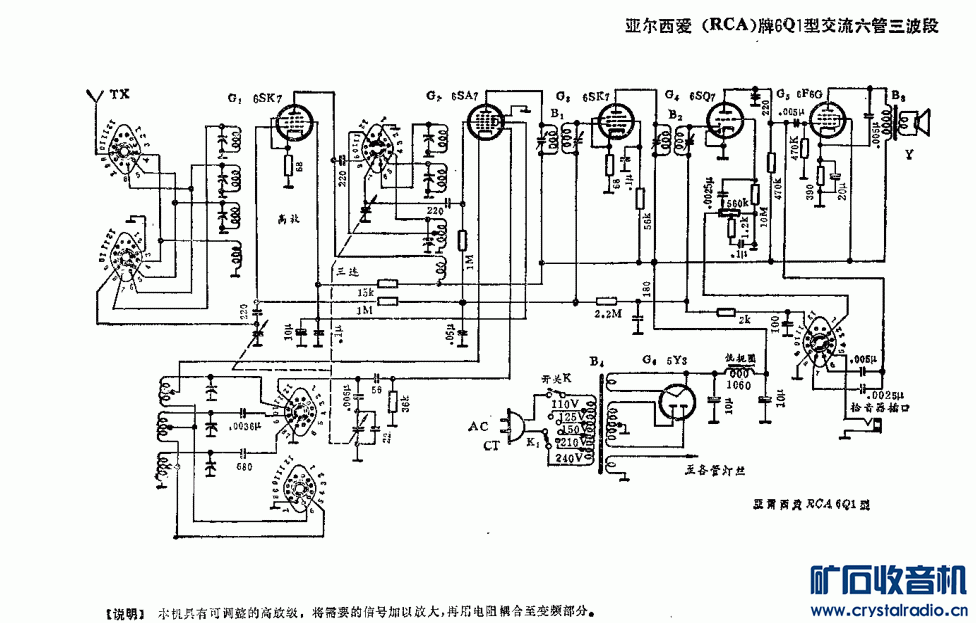

带高放的六灯超外差式收音机电路：

波罗的海七灯收音机电路：

60年代的爱好者 · 发表于 2021-3-12 20:56:05

bluethinkksj 发表于 2021-3-12 14:40
目前有两个大八脚管性价比比较高。
一个是6J4P
另一个是6P9P

这两个管子都不适宜做中放，因为中放管加自动增益控制的话，必须用遥截止五极管。

长江水 · 发表于 2021-3-13 12:44:09

十分感谢上面多位老师的指导和图纸资料！我已经把图纸全部保存了，慢慢学习。有机会diy一台大八脚电子管收音机。
感谢矿坛，可以学到好多知识。
向各位老师致谢！

zxj1728 · 发表于 2021-3-14 13:36:47

老的天线线圈也有K型的系列，怎么大8角有没有类似6U1的变频管呢？

白居不易 · 发表于 2021-3-14 14:23:44

大八脚三、六极变频管有6K8、6K8G等，三、七极变频管有6J8G。

zxj1728 · 发表于 2021-3-14 15:06:47

白居不易发表于 2021-3-14 14:23
大八脚三、六极变频管有6K8、6K8G等，三、七极变频管有6J8G。

谢白版，受教了

白居不易 · 发表于 2021-3-14 16:46:42

zxj1728 发表于 2021-3-14 15:06
谢白版，受教了

今天很长时间不能上传图片，刚发现可以了，现在补上6K8G三、六极管变频收音机电路：

zxj1728 · 发表于 2021-3-14 18:17:35

白居不易发表于 2021-3-14 16:46
今天很长时间不能上传图片，刚发现可以了，现在补上6K8G三、六极管变频收音机电路：

谢版主

图已收藏备用
