各位坛友节日快乐！求助一电路图

于海旺 · 发表于 2021-2-26 20:59:59

本帖最后由于海旺于 2021-2-26 21:26 编辑

把书卖废纸了，几乎精光。现在在这本书电子版缺一电路图，处于怀旧，清楚记得里面用个耳塞伴音。请那位有此书的坛友把该线路图共享，先谢谢了！

hgrrr · 发表于 2021-2-26 21:34:44

提示: 作者被禁止或删除内容自动屏蔽

ywmxyz · 发表于 2021-2-26 22:04:40

本帖最后由 ywmxyz 于 2021-2-27 02:42 编辑

hgrrr 发表于 2021-2-26 21:34
这个表述好难解读，楼下明白吗？

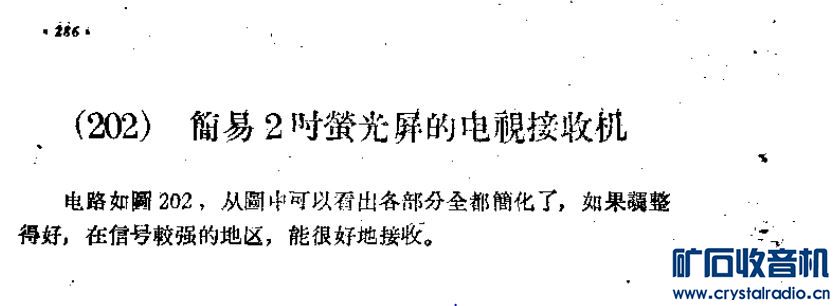

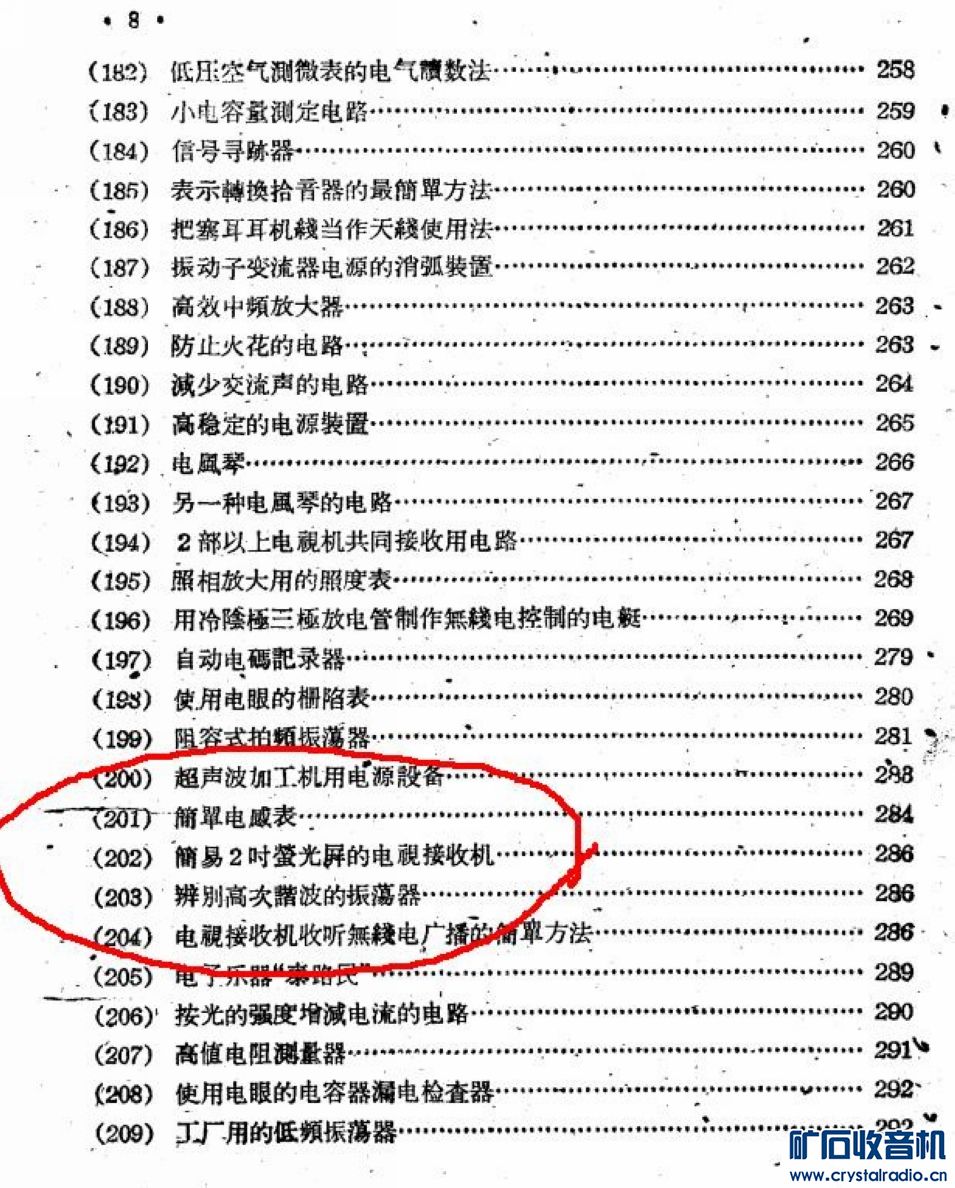

应该是找那本书上的图202, 是一张附图, 电子版书里缺图202这张电路图,

今天求图202这张图, 这个图的电视伴音清楚记得用个耳塞去听, 不用刺叭.................

海洋DZ · 发表于 2021-2-26 22:19:26

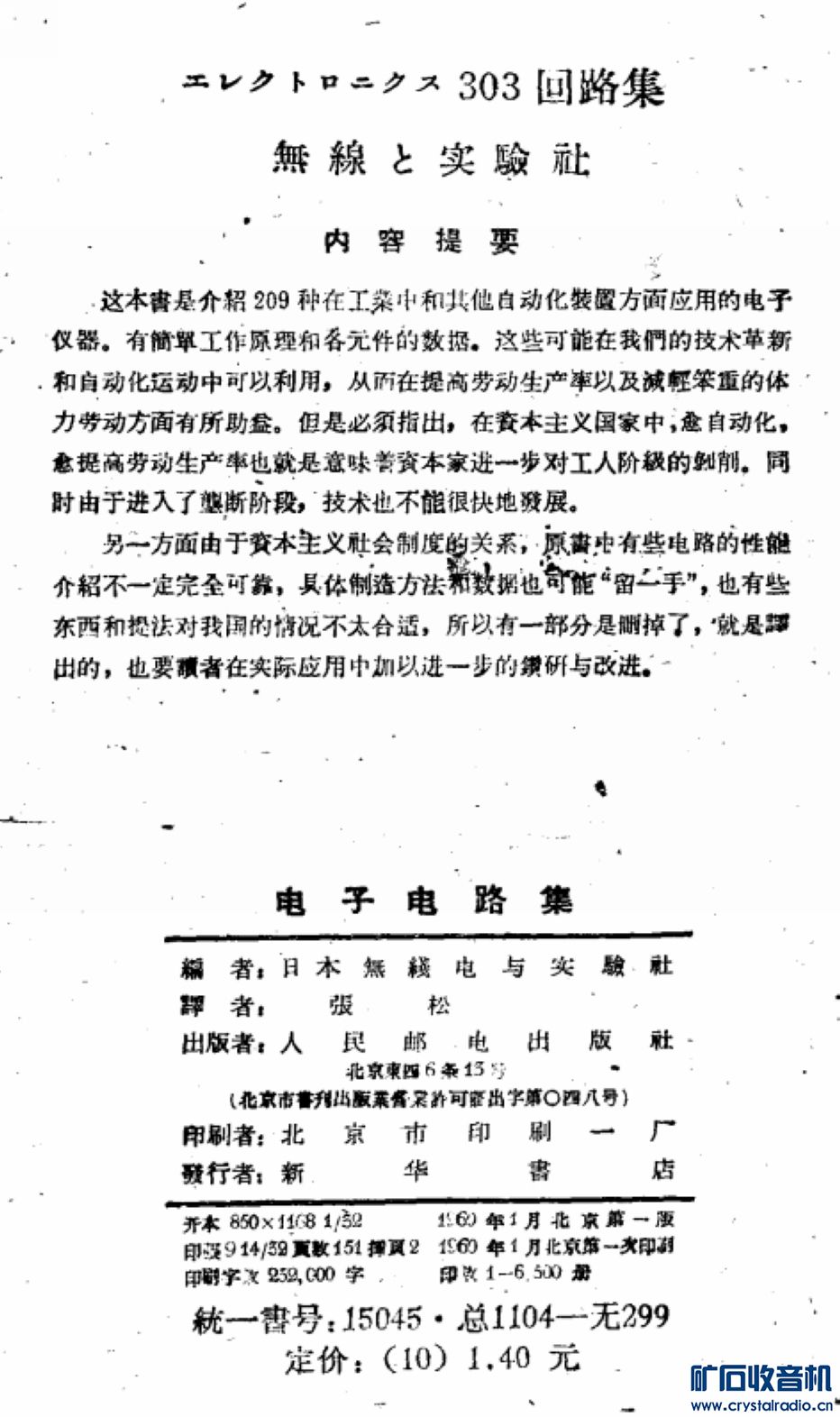

1960年的书，过去没有读过。

乐在其中 · 发表于 2021-2-26 23:48:29

现在电视台都停止播放无线电视信号啦。再找它还有何用？

danjiqinghuai · 发表于 2021-2-27 06:39:24

本帖最后由 danjiqinghuai 于 2021-2-27 06:44 编辑

hgrrr 发表于 2021-2-26 21:34
这个表述好难解读，楼下明白吗？

我没有这本书，我的其它的书还在

于海旺 · 发表于 2021-2-27 07:30:44

乐在其中发表于 2021-2-26 23:48
现在电视台都停止播放无线电视信号啦。再找它还有何用？

就是一种怀旧，对这本书情有独钟，遗憾的是缺一图，不完美，想补全不是为了制作，看看它是如何简单接收电视伴音的，。

岑蓉络阳 · 发表于 2021-2-27 07:42:26

提示: 作者被禁止或删除内容自动屏蔽

稀松平常 · 发表于 2021-3-1 09:50:37

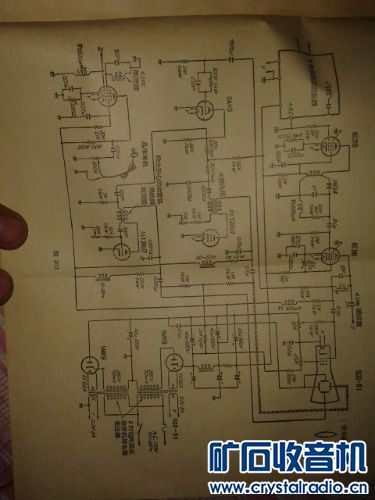

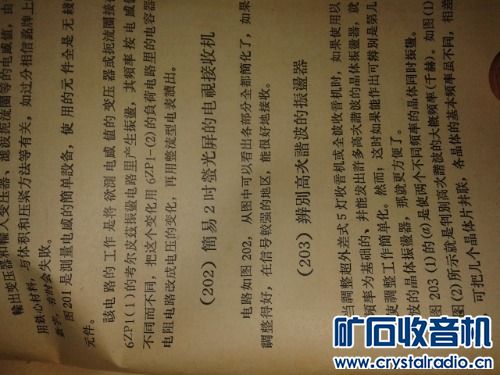

亲，是这个图不？

于海旺 · 发表于 2021-3-1 10:38:30

稀松平常发表于 2021-3-1 09:50
亲，是这个图不？

您好!就是这个图，难得啊，60年出版到63年共计印了44770册。以后就文革了。谢谢你的上传，拍清晰点更好。

ywmxyz · 发表于 2021-3-1 11:21:50

稀松平常发表于 2021-3-1 09:50
亲，是这个图不？

能再传一个清晰的吗?

稀松平常 · 发表于 2021-3-1 12:22:10

这本书现在不在我手中，我在孔夫子旧书网上买的，托朋友把他做成pdf电子书，目前没有做成功呢，这个图是我之前拍的

于海旺 · 发表于 2021-3-1 15:58:13

稀松平常发表于 2021-3-1 12:22
这本书现在不在我手中，我在孔夫子旧书网上买的，托朋友把他做成pdf电子书，目前没有做成功呢，这个图是我 ...

费心了，不用在制作ＰＤＦ，因为网上已经有共享的该书电子版。只是缺这张图，你已经给出了，虽然模糊些也不错，也是补全了。现在也没人玩这样的电视机了，另外模拟电视都已经停播了，更没人玩了，这本书包罗万象还是不错的，现在到孔夫子网买要50多元。

于海旺 · 发表于 2021-3-1 16:57:00

稀松平常发表于 2021-3-1 09:50
亲，是这个图不？

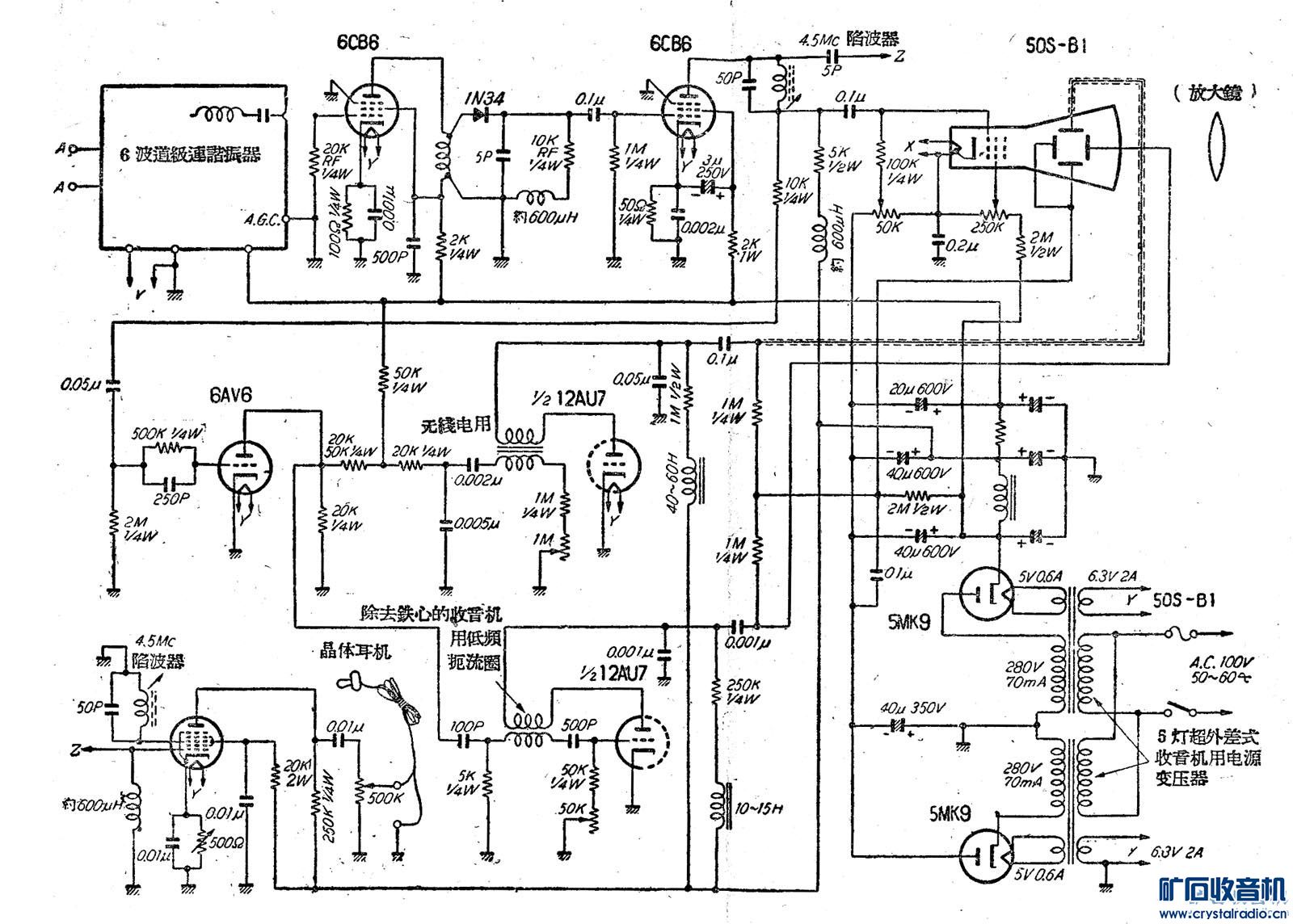

松平坛友用私信发给我电路图清晰版，这里用照片软件处理一下借花献佛热替他上传了。
