3A限流IC，带短路保护,PW1503和PW1502

kuakewei123

3A限流保护芯片，0.4A-3A可调范围PW1503解决方案

PW1503是超低RDS（ON）开关，具有可编程的电流限制，以保护电源于过电流和短路情况。它具有超温保护以及反向闭锁功能。
PW1503采用薄型（1毫米）5针薄型SOT封装，提供可调版本。

特征
⚫ 输入电压：2.4V至6V
⚫ 3A负载电流能力
⚫ 可编程电流限制
⚫ 过热保护
⚫ 反向阻断（无体二极管）

应用
⚫ USB充电器
⚫ 公共场所多USB充电器
⚫ USB加密狗
⚫ minipic配件


PW1503是一种限流P沟MOSFET功率开关温度保护。没有体二极管横跨漏极和源MOSFET。              它可以防止芯片失效后电流从输出流到输入端。

过电流保护
当检测到过流情况时，调节开关以实现恒定输出电流。
如果过流状态持续很长时间，并导致结温超过150°C，开关关闭。一旦结温降至130°C，零件将重新启动。

提供滤波电容器
为了防止在热插拔条件下输入电压下降，10μF陶瓷强烈建议使用从VIN到GND的电容器。不过，更高的电容也有帮助降低电压降。此外，输出短路将导致在没有输入电容器。当输入瞬态电压超过绝对最大供电电压，即使持续时间很短。

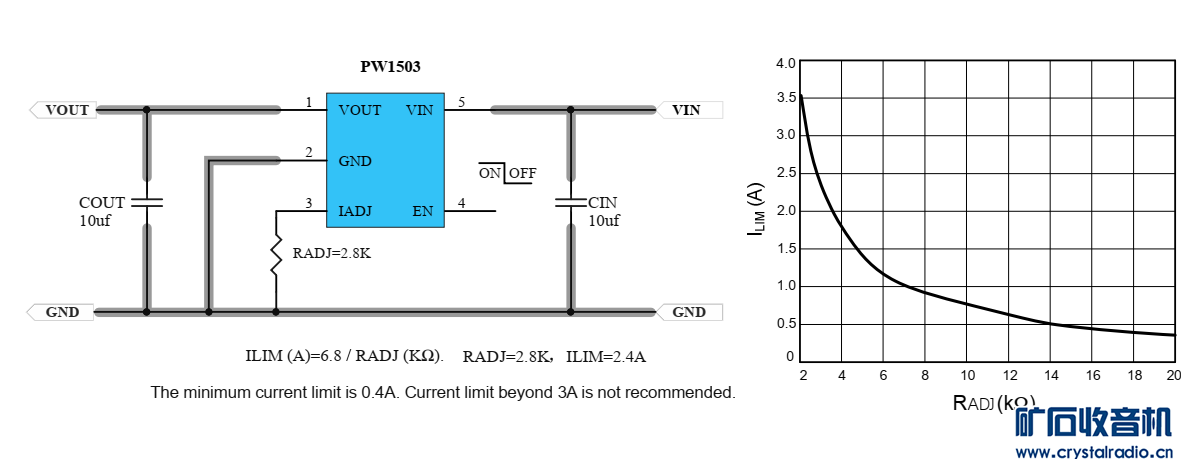

限流整定电流限制可编程，
以防止电源过电流和短路条件。将电阻RADJ从IADJ引脚连接到GND，以编程设定电流限制：              𝑰𝑳𝑰𝑴 (𝑨) = 𝟔. 𝟖/𝑹𝑨𝑫𝑱 (𝑲Ω)
最小电流限制为0.4A。不建议电流限制超过3A。

最大输入电压考虑
对于任何应用，PW1503的输入电压不应超过最大值建议值（6V）。有些适配器可能输出电压公差差，或者输出电压过冲过大如果适配器直接热插拔。高于VIN（6V）的电压超调将显著降低PW1503的可靠性，甚至可能导致IC EOS失效

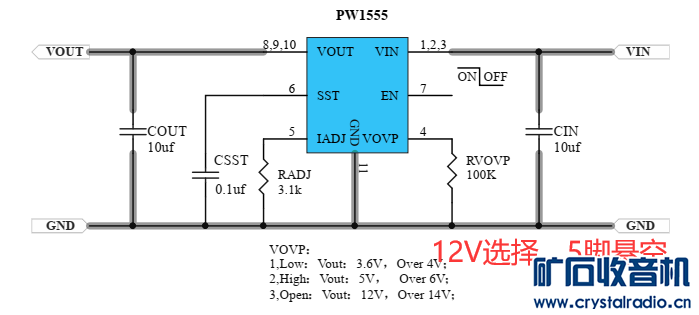

或者选用PW1555的5V输出模式，输入电压范围在3.7V-6V，输入超过6V时，关闭输出。同时输入耐压可达到30V，限制值1A起至最大4.8A之间。

PW1555输入电压可以到30V,所以当12V输入时，正常芯片将无法输出，需要低于6V时，输出电压才能开启，输出电压5V，几十输出6V时，也是电压卡在6V最高。
