关于晶体管学习途中的16个疑问，请达人一一解答。

stalk12

1、请问一下，晶体管分析中，Uom和Uces是不是经常成对出现的？
2、运放上消除自激振荡用到的密勒电容，是不是都是滞后补偿的？

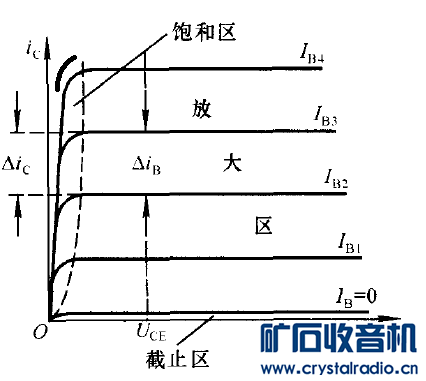

3、请汇总一下伏安特性曲线弯弯的地方总共涉及哪几个参数？

4、一个晶体管，假设其本身的饱和管压降Uces=0，那请问，是不是该晶体管一旦导通将直接进入饱和状态，没有放大状态？
5、一个普通晶体管的参数共有哪些？我好像记得有文献介绍是将近200个。
6、理想运算放大器哪些应用场景下，同相和反相输入端的电位不相等？除了电压比较器。
7、影响三极管静态工作点的因素都有哪些？我的理解是温度，以及三个电极的电压电流超出范围，都会影响。
8、三极管是不是只有处于线性放大区，讨论静态工作点才有意义？进入截止区和饱和区后基本用不到分析静态工作点？要使三极管放大不出现饱和失真和截止失真，静态工作点的变动范围该如何计算？受哪几个参数限制？零点漂移是不是一定会引起饱和失真和截止失真？如果不一定会的话，零点漂移在多大范围内不会引起这两种平顶失真？
9、PN结反偏的时候受温度影响，是不是远远大于其正偏时候所受影响？
10、下图为什么不能构成复合管？

11、NPN共发射极放大电路，线性放大区，请问Ube增加，Ubc怎么变化，Uce怎么变化？
12、晶体管从放大区进入饱和区的各个临界电压和管压降，专业术语叫什么？进入饱和区后，三个极之间的压降最大极限值分别使用哪些参数表示？三个极所能承受的最大极限电流又分别使用哪些参数表示？
13、晶体管处于截止区，三个极之间的压降最大极限值分别使用哪些参数表示？由截止区进入放大区，各个临界电压和管压降，专业术语叫什么？三个极所能承受的最大极限电流又分别使用哪些参数表示？
14、晶体管处于放大区，三个极之间的压降最大极限值分别使用哪些参数表示？三个极所能承受的最大极限电流又分别使用哪些参数表示？
15、晶体管三个极之间的等效电阻分别用什么参数表示？集电极体电阻？基极体电阻？发射极体电阻？
16、输入特性曲线上能不能绘制直流负载线和交流负载线？

dianzig

4. 晶体管，可以控制基极电压，使其工作在截止，放大，饱和状态。

jnfyl

第10题；接法错误，集电极无法形成反偏电压无法工作。

szlz61

你提及的这些问题，涉及的基本是关于晶体管的基础知识，建议你还是找本书看，知识得来的比较系统。

zhke

看了下

16问俺一问也答不上来

爱康木

觉得问题比答案更深奥，俺也一问都答不上来

我赶紧找本晶体管知识的书学习学习。

stalk12

jnfyl 发表于 2020-11-12 13:52
第10题；接法错误，集电极无法形成反偏电压无法工作。

怎么看出来的无法形成反偏？
图中所示是正偏吗？

jnfyl

stalk12 发表于 2020-11-12 17:47
怎么看出来的无法形成反偏？
图中所示是正偏吗？

你所说正偏是指第一个晶体管的发射结，尔它的集电极接在了第二晶体管的基极。这样两个晶体管都不会工作。正确的接法是2个晶体管的集电极接一起，第一晶体管的发射极接第二晶体管的基极。

stalk12

szlz61 发表于 2020-11-12 14:10
你提及的这些问题，涉及的基本是关于晶体管的基础知识，建议你还是找本书看，知识得来的比较系统。

版大，你的见解我尊重地表示不同意。能完整回答我这些问题的书还没问世呢。
现存的教材上都是提纲挈领，原理性地阐述理论和推导。剩下的的都靠读者自由发挥。

stalk12

jnfyl 发表于 2020-11-12 13:52
第10题；接法错误，集电极无法形成反偏电压无法工作。

集电极无法形成反偏电压。
你是怎么看出来的？图中并没有给出电压大小啊。

w6955

stalk12 发表于 2020-11-12 19:46
集电极无法形成反偏电压。
你是怎么看出来的？图中并没有给出电压大小啊。

n-p-n极性的管子，基极需要“注入”电荷，这个条件无法满足。

stalk12

w6955 发表于 2020-11-13 08:55
n-p-n极性的管子，基极需要“注入”电荷，这个条件无法满足。

前一级的输出极C极不是已经在向后一级的基极供电了吗？

szlz61

stalk12 发表于 2020-11-12 19:23
版大，你的见解我尊重地表示不同意。能完整回答我这些问题的书还没问世呢。
现存的教材上都是提纲挈领， ...

看来你是行家，是来考我们这些老头的。
现有的书都不能解释你的疑问？你这是要推陈出新了。

pdshyh

现在运放单片机的天下，晶体管工作原理是基础

183421393

关于晶体管学习中的各种问题，要塌下心，仔细地看书，还要具体的实践，才能深刻理解。书中都有详细的阐述，但是不实践理解的不会深刻，甚至不理解。
