问一下电子管的基本知识,请勿笑,学习中

业余爱好者 · 发表于 2020-11-5 20:18:33

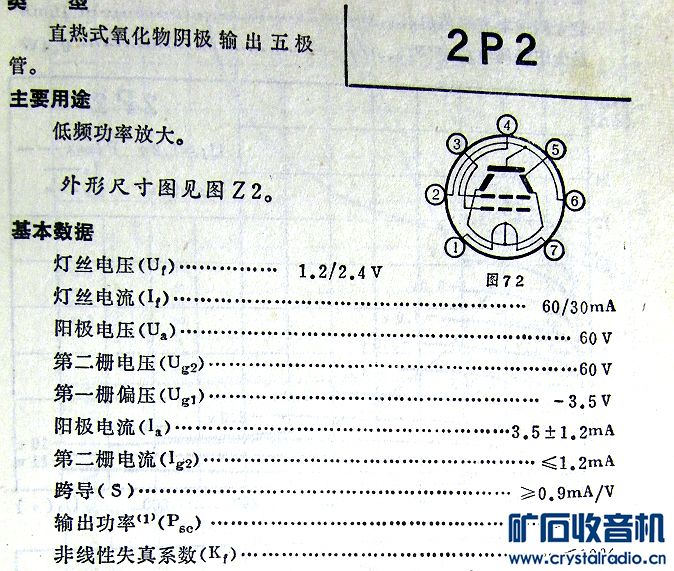

电子管怎样知道那个是第1脚,那个是第7脚,如2P2的引脚怎么区分,有图片说明,谢谢

海河 · 发表于 2020-11-5 20:22:12

管脚冲着自己，缺口（就是间距大的位置）冲着胸口，左起为1脚，顺时针数。
其实跟运放数脚一样。

运放翻过来管脚朝上，圆点就在左手，也是顺时针数。

yangen · 发表于 2020-11-5 20:23:33

我接触电子行业十几年，从没用过电子管

365171757 · 发表于 2020-11-5 20:24:01

管脚的开口朝下方对自己胸前、从左至右，特殊管看标记。最好去看书。

业余爱好者 · 发表于 2020-11-5 20:25:57

365171757 发表于 2020-11-5 20:24
管脚的开口朝下方对自己胸前、从左至右，特殊管看标记。最好去看书。

管子是倒过来拿还是引脚向下,谢谢

365171757 · 发表于 2020-11-5 20:29:29

业余爱好者发表于 2020-11-5 20:25
管子是倒过来拿还是引脚向下,谢谢

引脚对自已

康建民 · 发表于 2020-11-5 20:31:28

业余爱好者发表于 2020-11-5 20:25
管子是倒过来拿还是引脚向下,谢谢

应该是管子的腿对胸，少腿的缺口朝下

ba8at · 发表于 2020-11-5 20:35:19

小7脚和小9脚管，管脚朝上，缺口朝自己，左起为1，顺时针数；大八角管，管脚朝上，管匙（凸起）朝自己，左起为1，顺时针数。

zzfjct · 发表于 2020-11-5 20:37:34

40年前背过至今未忘
小七脚：1栅2阴34灯丝5屏6帘7栅
小九脚：1屏2栅3阴45灯丝6屏7栅8阴9帘

ShengYun · 发表于 2020-11-5 20:38:54

这个跟上学读书一样，首先你得有书籍，这方面的书籍应该叫技术文档居多（datasheet）然后得有人教。

1是有人手把手教你
2是网上请教。

前提你得有实物。

七彩虹 · 发表于 2020-11-5 21:36:50

找些资料看吧，主要靠自己。我以前都没见过电子管，现在已经可以装单端功放了，不断积累点滴的知识，时间连成金项链啊

daxian50 · 发表于 2020-11-5 22:05:51

白居不易 · 发表于 2020-11-6 09:34:48

zzfjct 发表于 2020-11-5 20:37
40年前背过至今未忘
小七脚：1栅2阴34灯丝5屏6帘7栅
小九脚：1屏2栅3阴45灯丝6屏7栅8阴9帘

这只是6A2和6P1（2栅应为2帘）的管脚，不是普遍规律。如6J1、6K4为1栅2、7阴，3、4灯丝，5屏，6帘；6P14的1、6为空脚，6N3的1、9为灯丝。更不适用于复合管。

juanlin · 发表于 2020-11-6 09:40:18

白居不易发表于 2020-11-6 09:34
这只是6A2和6P1（2栅应为2帘）的管脚，不是普遍规律。如6J1、6K4为1栅2、7阴，3、4灯丝，5屏，6帘；6P14 ...

学习了，谢谢版主！

richard1984 · 发表于 2020-11-6 09:53:54

对照图纸的引脚图上的灯丝脚找实物电子管的灯丝，由灯丝脚确定管脚的编号，因为电子管灯丝是看得见的
