盒式矿石机全家福

[复制链接]
llllllxing

发表于 2020-10-27 11:51:46 | 显示全部楼层 |阅读模式
本帖最后由 llllllxing 于 2020-10-27 12:07 编辑

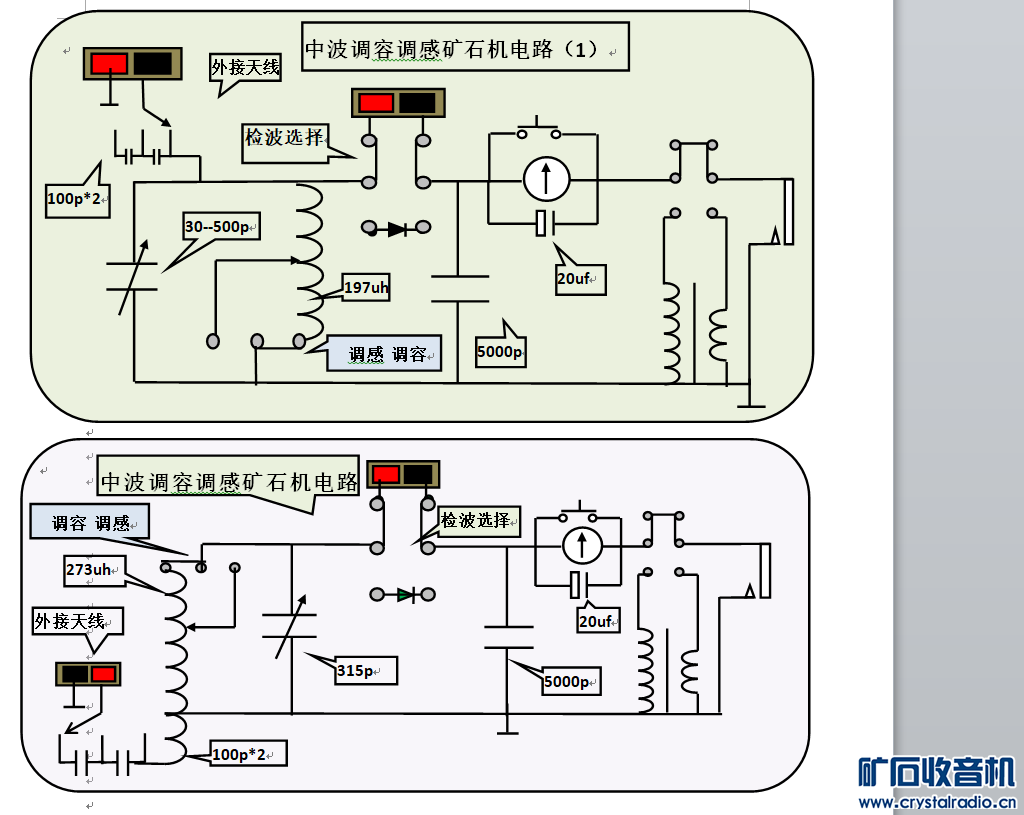

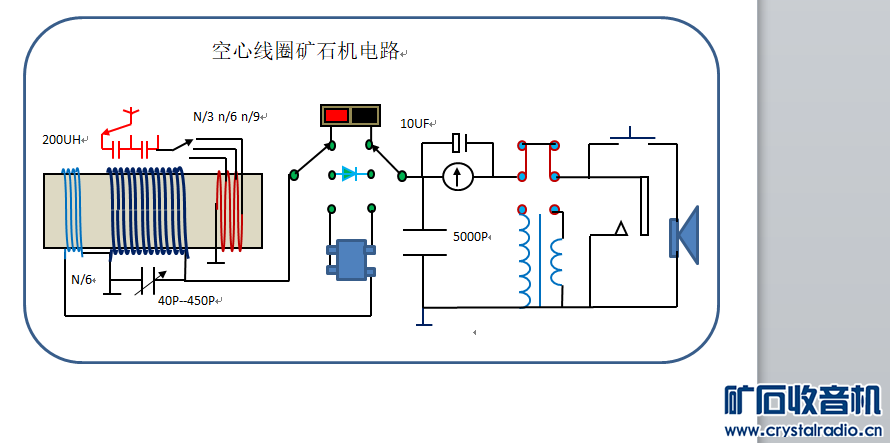

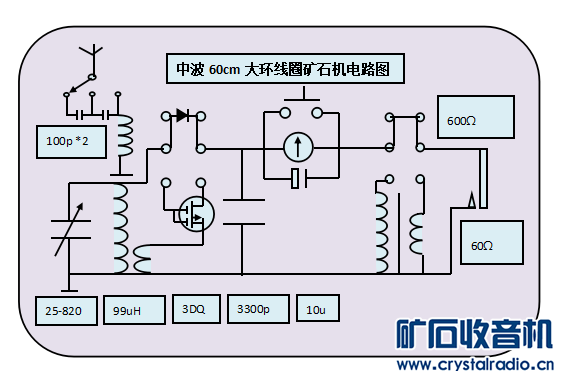

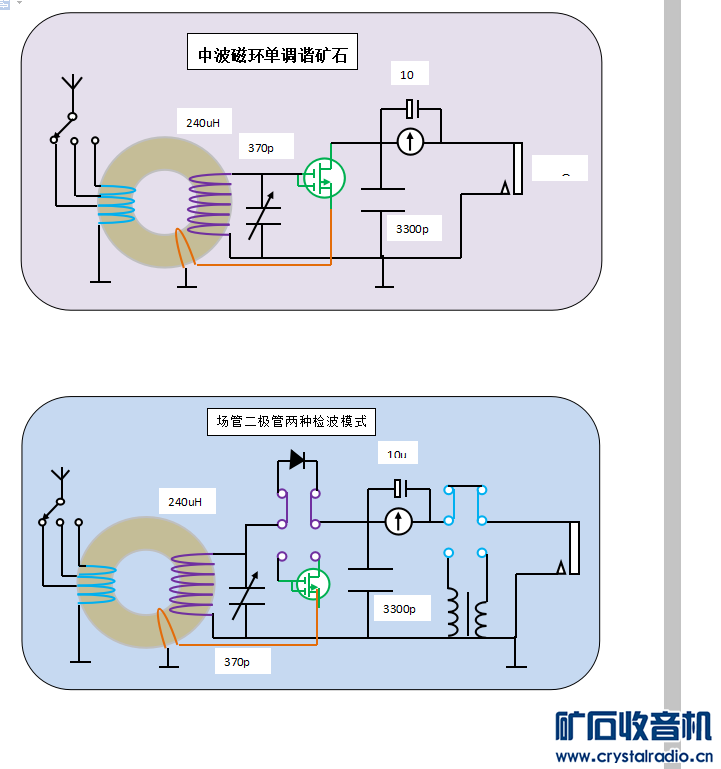

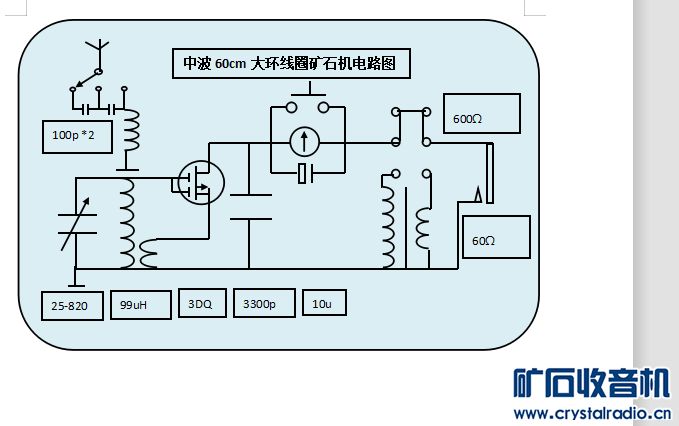

最后这阵子以做盒框式矿石机为主，电路和线圈形式主要以磁环，半磁环，双磁环，磁棒，粗磁棒，还有空心线圈等具有代表的电路。检波主要以场管模式，二极管模式，和外接模式为主，这样可以方便在外接检波模式下试验各种矿石机的检波效果。也可以在外接模式上接上发光管，观察亮度情况等，可玩性更强一些。发上来给大家参考一下。
