换一种视角看电子管内部结构

mibocean

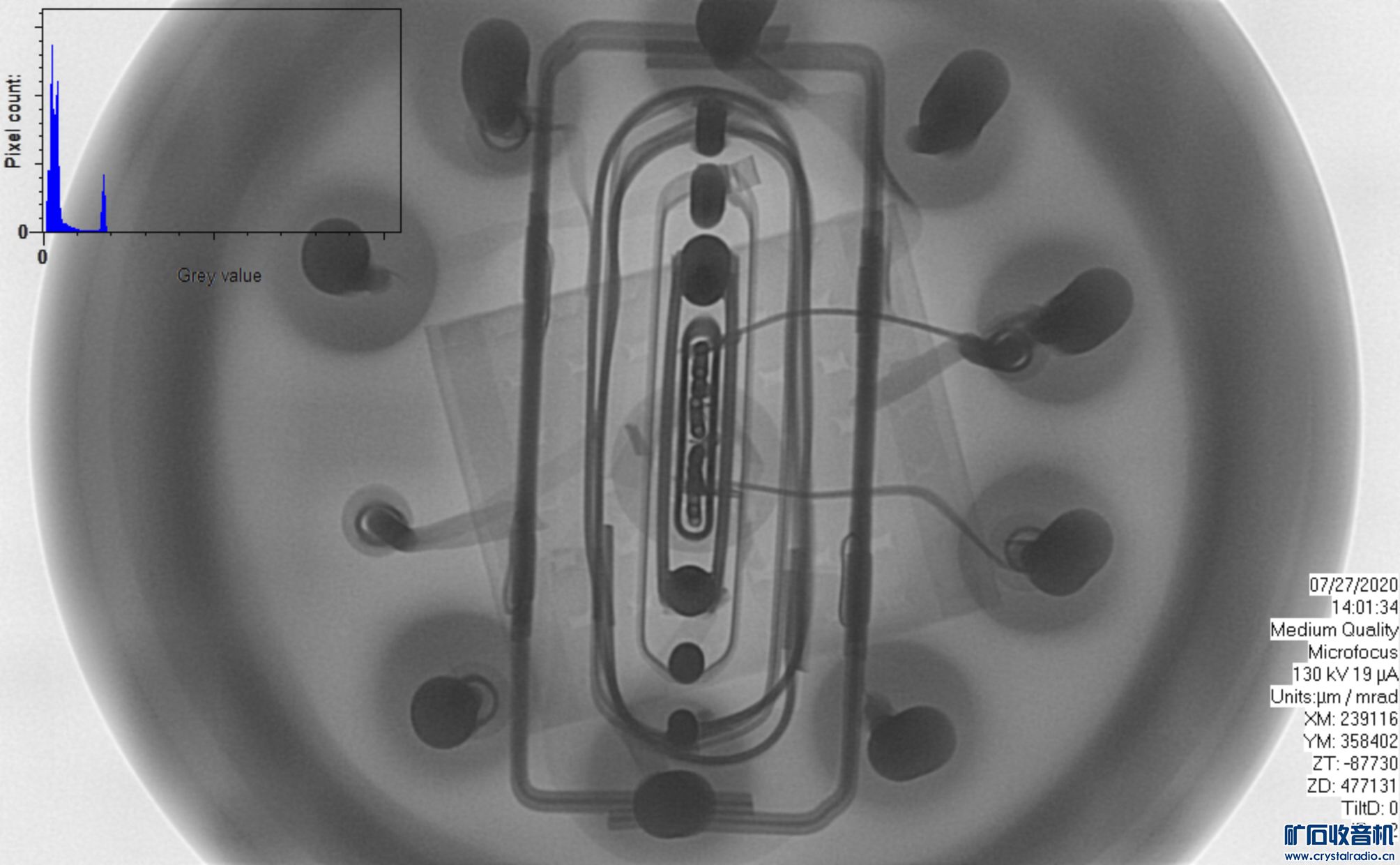

随手拿了一只6J9拍照
这个管子大家已经很熟悉了，所以话不多说，看图
其它型号大家有兴趣可以留言，以后有机会再发图

好奇的晶体管

近水楼台先得月

jupeter

X光效果不错，不知道做个B超效果会咋样？

轻骑漫步者

这个照片，拍得神了！

相机拍不出的，是胶片。

mibocean

jupeter 发表于 2020-8-22 16:48
X光效果不错，不知道做个B超效果会咋样？

想法挺好，可是真空里超声波不能传播

sandan

B超是计算机图像，普通人是看不懂的

ChrisLove

等一个CT，啥时候做？

joywyc

虽然玻璃管是透明的，但总有内部结构遮挡而不能观测到结构全貌，用 X光机可以看清内部结构关系，别有情趣。楼主可以拍一下金属壳封装的电子管，一般很难窥其芳容，所以价值更大，因为其内部对于大多数人来说就是个迷。
有时密封元器件发生早期失效，外部观测和分析都无法准确判断原因时，就是用 X光机进行非破坏性内部透视并拍摄照片，来确定故障原因的。

mibocean

ChrisLove 发表于 2020-8-22 18:08
等一个CT，啥时候做？

其实本想找个结构简单的拍CT，比如6H2这类二极管，这样效果可能明显些

128032949qq

很独特的视角

火星计划2009

透视装啊

daxian50

记得有个关于EL34管子是五极管，还是束射四极管的争论，要是有这种摄影图片，就很容易分清了。
原帖在此： http://www.crystalradio.cn/thread-1471699-1-1.html

海河

必须1024个赞！
国内X光拍管，您可能是第一人！！

试试看

新奇的他图片

daxian50

jupeter 发表于 2020-8-22 16:48
X光效果不错，不知道做个B超效果会咋样？

超声波的频率太低，所以分辨率不行。
