求北京B37彩电电路图，14寸的，

lyh77717 · 发表于 2020-7-27 13:04:43

如题，谢谢了

尼摩船长 · 发表于 2020-7-27 13:39:35

这好像不太好找

w6955 · 发表于 2020-7-27 14:29:08

如果是北京837 还能找到，从没见过北京B37 这种东西。

海洋DZ · 发表于 2020-7-27 15:28:46

本帖最后由海洋DZ 于 2020-7-27 15:36 编辑

其实就是北京837-1
东芝X-53P机芯。
可以借鉴这个东芝的电路图。

东芝C1421Z 东芝C2021 东芝C2021Z 东芝C1621Z 东芝C1821Z.pdf (483.07 KB, 下载次数: 46)

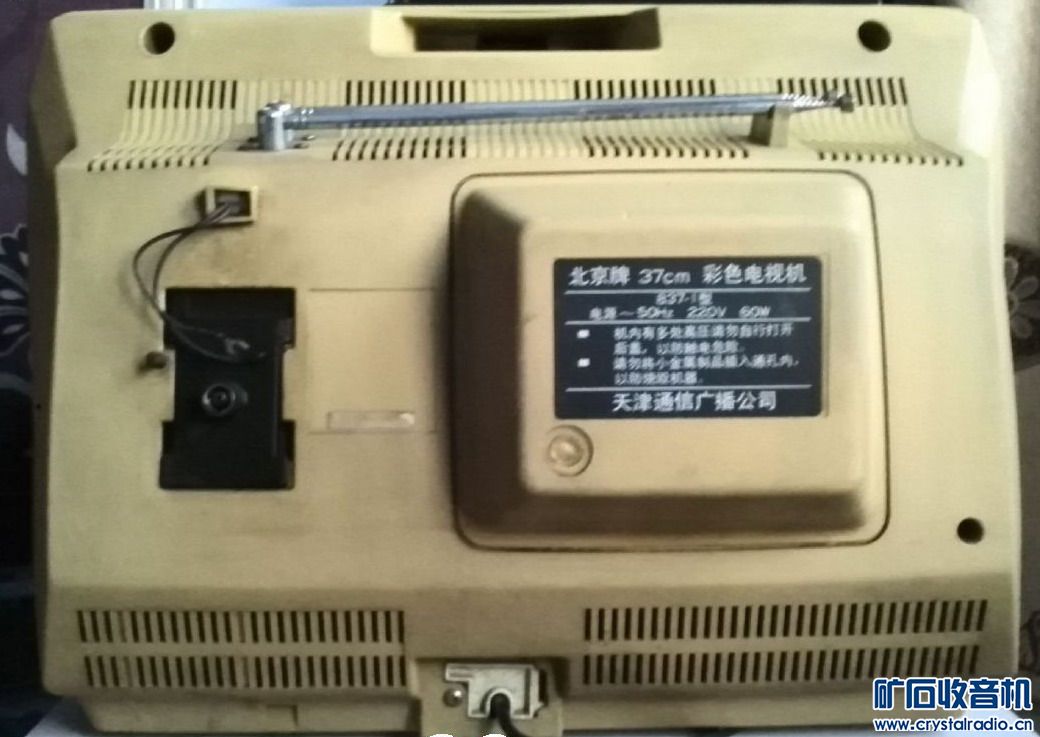

外形是这个吗？

lyh77717 · 发表于 2020-7-28 21:39:29

w6955 发表于 2020-7-27 14:29
如果是北京837 还能找到，从没见过北京B37 这种东西。

对的，是837

lyh77717 · 发表于 2020-7-28 21:39:53

海洋DZ 发表于 2020-7-27 15:28
其实就是北京837-1
东芝X-53P机芯。
可以借鉴这个东芝的电路图。

非常感谢提供的图纸

w6955 · 发表于 2020-8-3 09:42:26

lyh77717 发表于 2020-8-3 09:39
非常感谢提供的图纸

修好了？

lyh77717 · 发表于 2020-8-5 09:43:15

w6955 发表于 2020-8-3 09:42
修好了？

还没动手，稍晚点空的时候再开始修。

GXT001 · 发表于 2022-10-6 23:49:26

这机子改Av接口容易不？我也收了一台，当年接触到最早的彩电，想加个AⅤ口，接机顶盒看，可惜二把刀水平，不太敢动

liwj113 · 发表于 2022-10-8 17:18:47

提示: 作者被禁止或删除内容自动屏蔽

gjpgx · 发表于 2022-12-5 15:47:13

啥故障啊，20多年前修过，图纸在乡下

淘气的丁丁 · 发表于 2023-3-2 15:18:22

你这让我想起我家的飞跃14寸黑白电视

于海旺 · 发表于 2023-4-22 22:05:34

北京837-1彩色14寸电视机电路图。

beijing_837-1.rar (238.92 KB, 下载次数: 103)
