1971年的磁饱和稳压电源！

胡泽林 · 发表于 2020-6-26 10:36:07

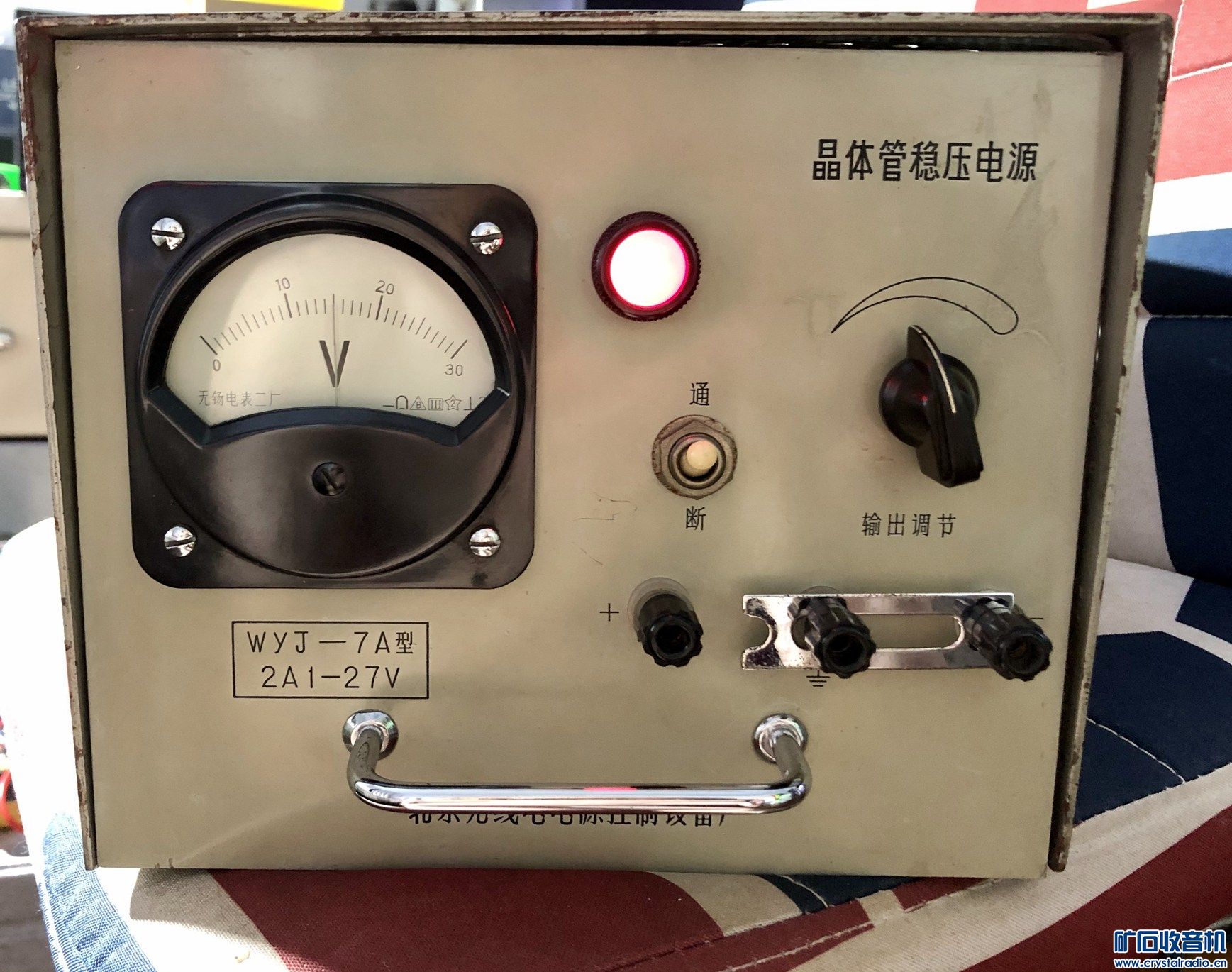

1971年的磁饱和稳压电源！

yinbing · 发表于 2020-7-30 21:37:24

这个电源是北京电控厂的早期产品，后来外观重新设计，有1——30V，1A，2A，5A等系列。该厂位于宣武门附近，后期研究电视技术，现早已解散。有趣的是该电源工程师视力极差，凭借原理图烂熟于心，只要别人说出毛病现象，他即刻能说出故障点。

南国黑豆 · 发表于 2020-8-1 18:59:21

yinbing 发表于 2020-7-30 21:37
这个电源是北京电控厂的早期产品，后来外观重新设计，有1——30V，1A，2A，5A等系列。该厂位于宣武门附近， ...

这种带磁饱和电抗器的电源，我非常喜欢，原来看厂家产品手册好像还有种10安的产品，型号是WYJ8B

hli3276 · 发表于 2020-6-26 10:40:24

几乎是可以当古董来供起来鸟哟

闻雨听风 · 发表于 2020-6-26 10:49:34

磁饱和稳压器不是用于交流稳压吗！

yinbing · 发表于 2020-6-26 16:15:26

功率不大，重量不小。唯一优点超级皮实耐用。

6a2j · 发表于 2020-6-26 17:04:50

类似原理的稳压电源有一台，也是70年代的，全锗管，收藏使用两不误，3A30V的。

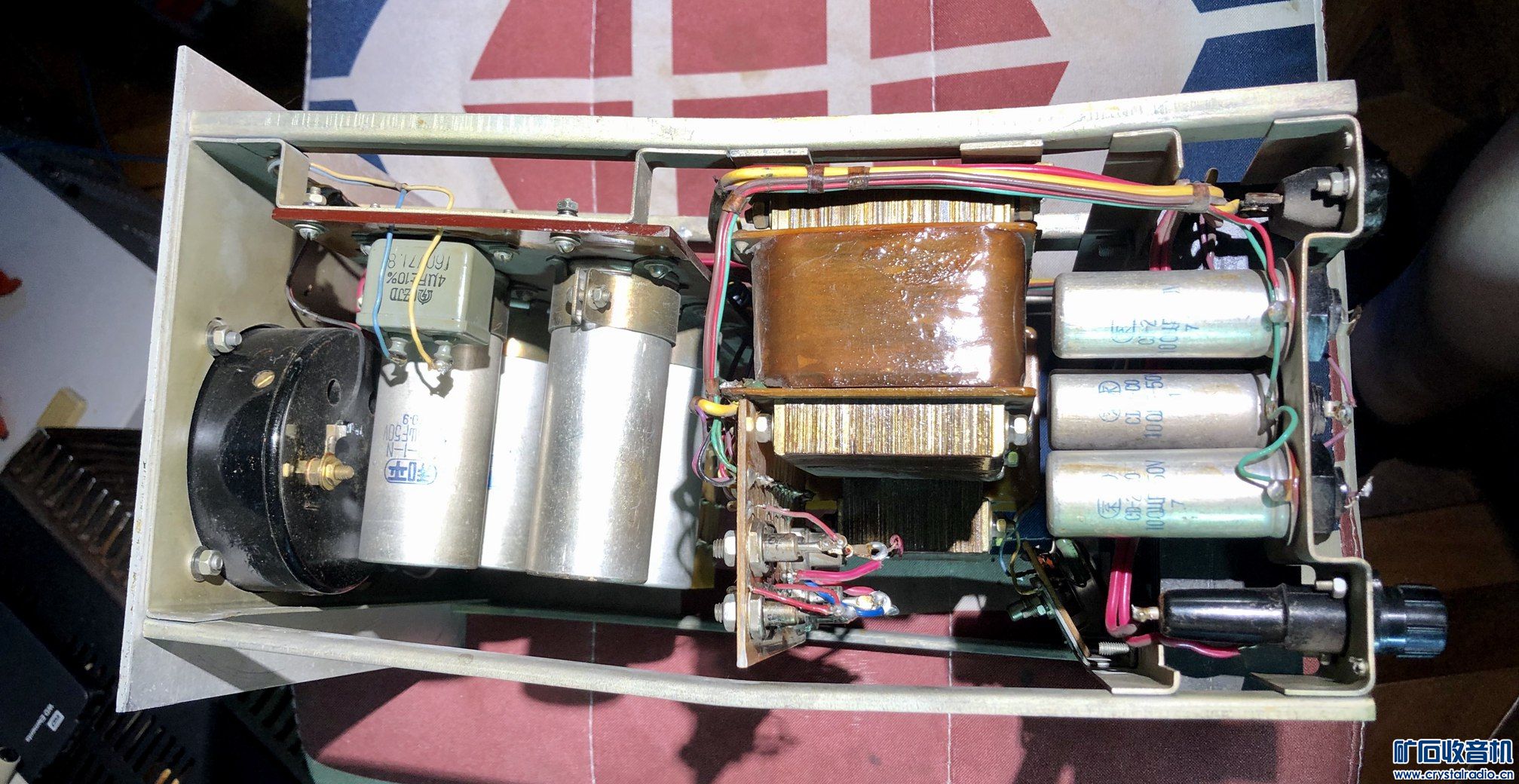

图片上那三个电解电容是啥牌子的？“京永”？第一次见。

JHXC · 发表于 2020-6-26 17:30:44

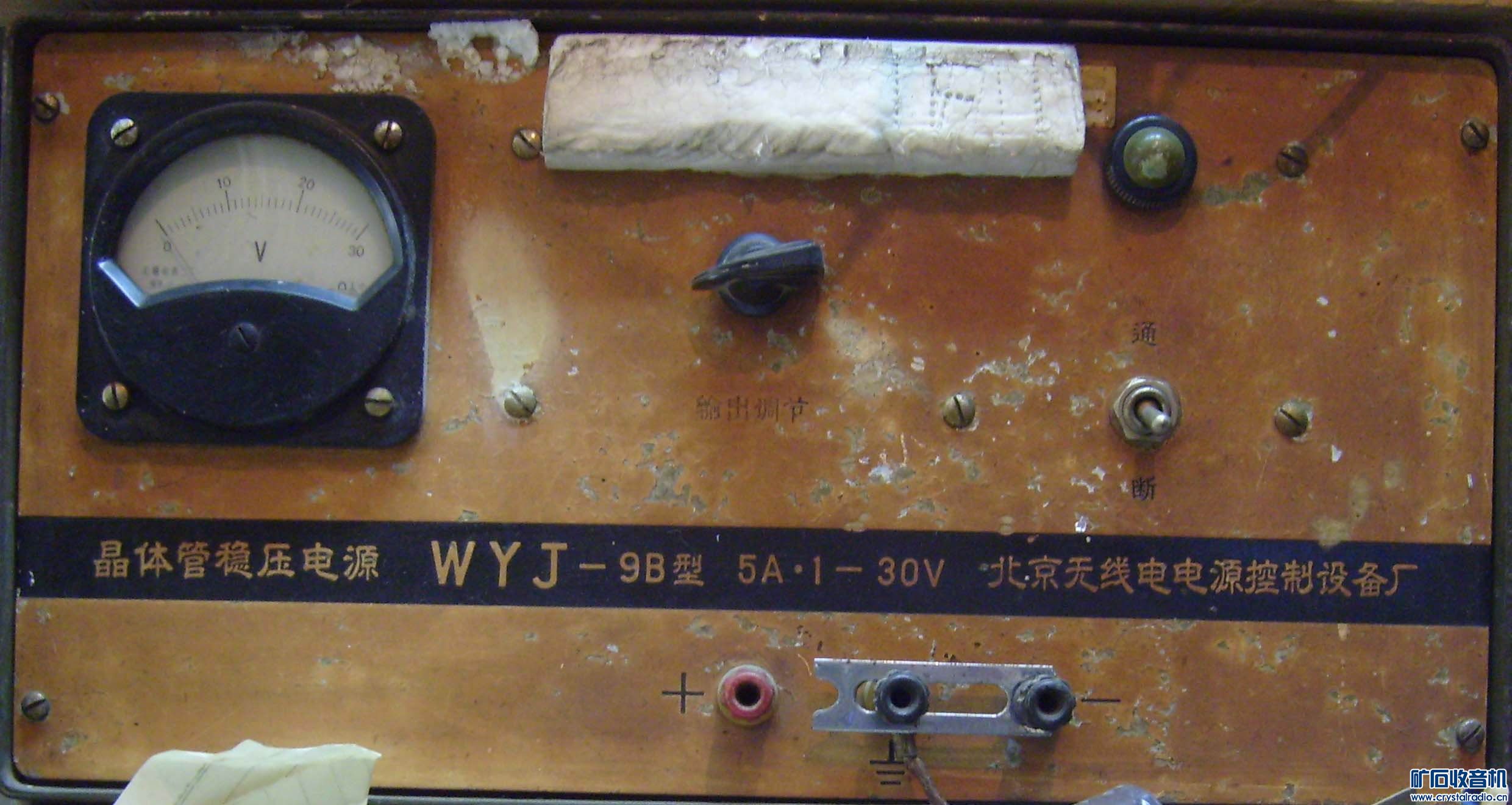

我有一台用了几十年，30V5A的，型号是WYJ-9B吧。

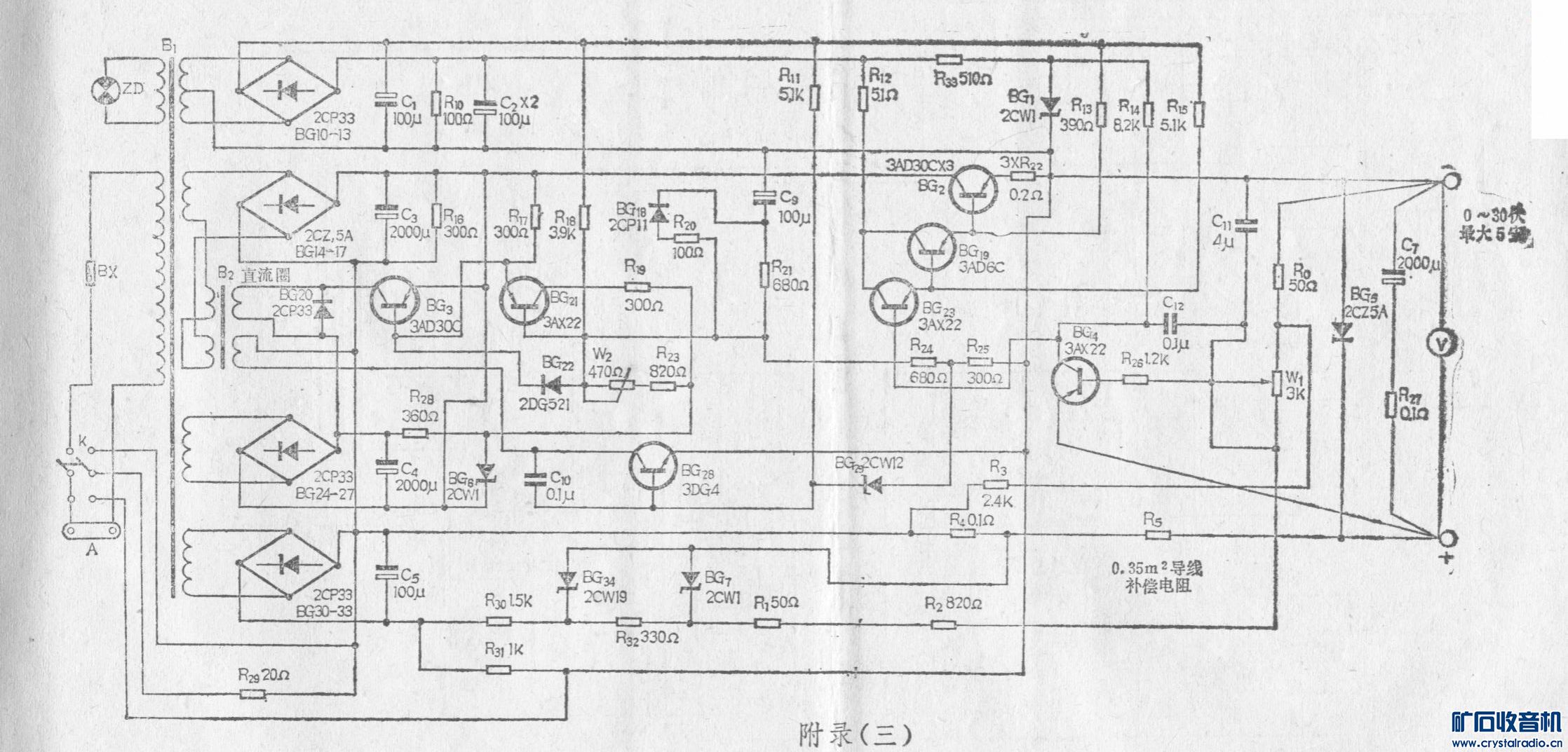

内部有一个采用磁饱和原理制作的磁放大器，电源变压器无需抽头，调整管管耗较小，不拍短路。

w6955 · 发表于 2020-6-26 19:36:49

我的是 30V1A的，皮实稳定。

qiuwei8375 · 发表于 2020-6-27 02:01:23

九十年代的时候，单位有一台用磁饱和稳压器稳压的充电机，磁放大器，那年代的大学毕业生听都没听说过。

zycxjl · 发表于 2020-6-28 09:53:33

提示: 作者被禁止或删除内容自动屏蔽

mapleft · 发表于 2020-6-28 10:09:22

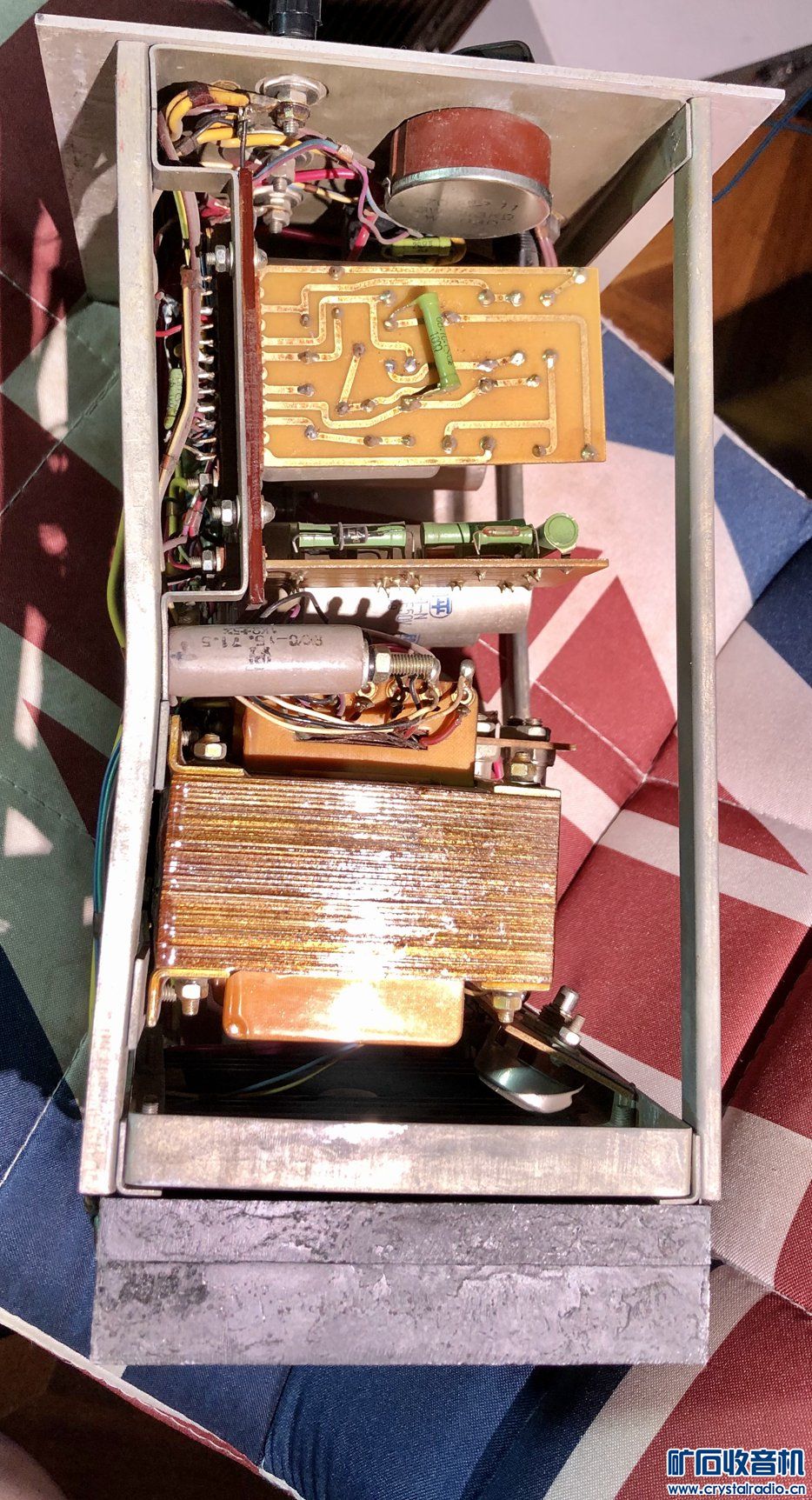

这电源的功率管安装好奇葩，反着安装，引脚外露哦

jforu · 发表于 2020-6-28 11:22:59

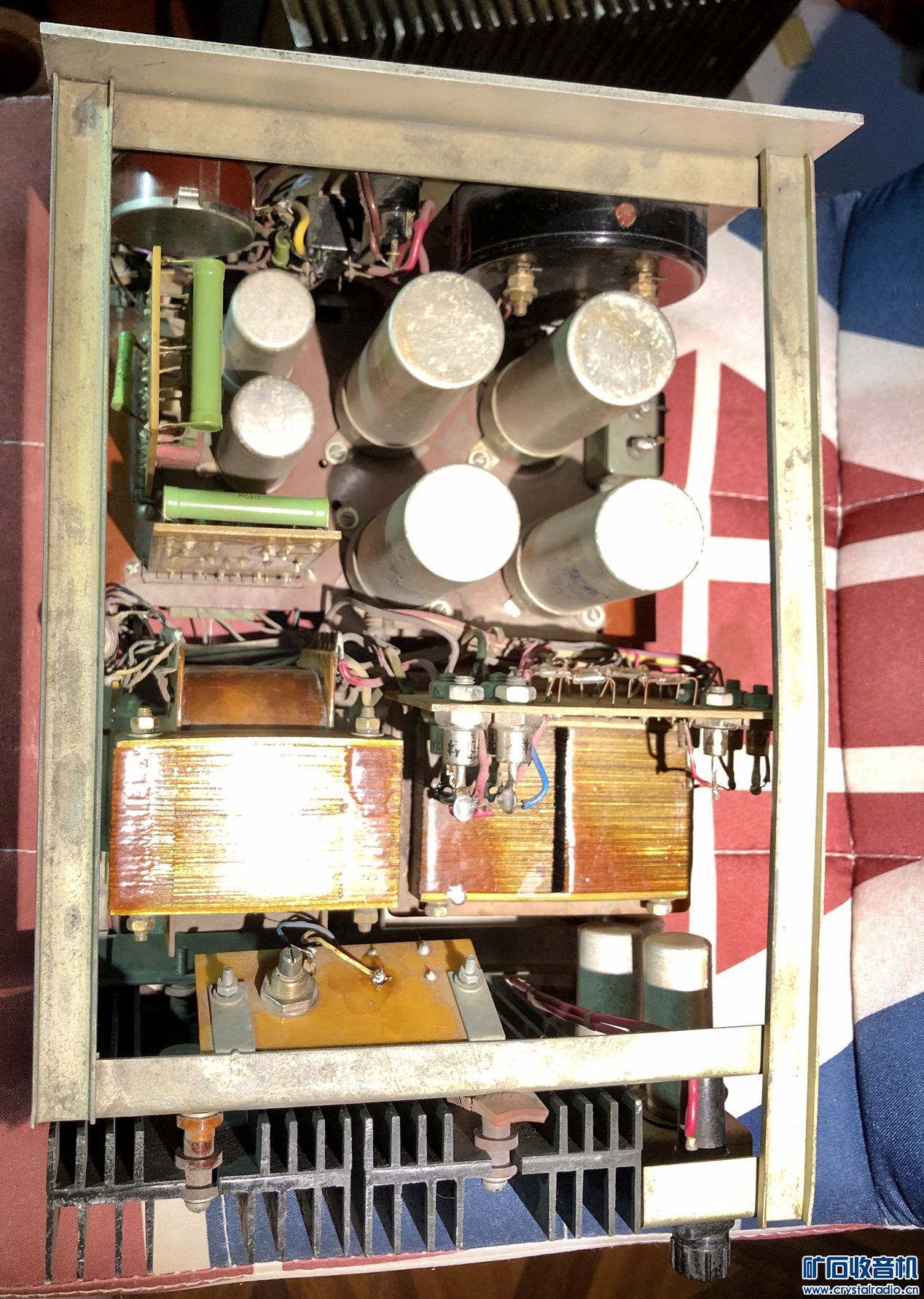

一个变压器,另一个是可控电感, 直流线圈里的电流控制磁通量来调节电感.一直想DIY一个,就是这个可控电感不知如何计算绕制.
其实可以搞个复合式的, 磁饱和+继电器切换, 容易做到10A.

南国黑豆 · 发表于 2020-6-28 13:15:51

6a2j 发表于 2020-6-26 17:04
类似原理的稳压电源有一台，也是70年代的，全锗管，收藏使用两不误，3A30V的。
图片上那三个电解电容是 ...

有照片吗，给朋友们分享一下

南国黑豆 · 发表于 2020-6-28 13:17:38

好像是北方思源的电源，古董电源啦，收藏吧

zns1025 · 发表于 2020-6-29 21:54:54

jforu 发表于 2020-6-28 11:22
一个变压器,另一个是可控电感, 直流线圈里的电流控制磁通量来调节电感.一直想DIY一个,就是这个可控电感不知 ...

貌似电脑电源的3.3V也是这么来的？

milefo · 发表于 2020-7-1 09:26:59

我单位原来有过一台，比这个大，像个床头柜。
在没有大功率半导体器件时就得靠这个技术稳压。
