电路分享，以供参考，亲自动手，乐在其中。

llllllxing · 发表于 2020-5-25 21:11:29

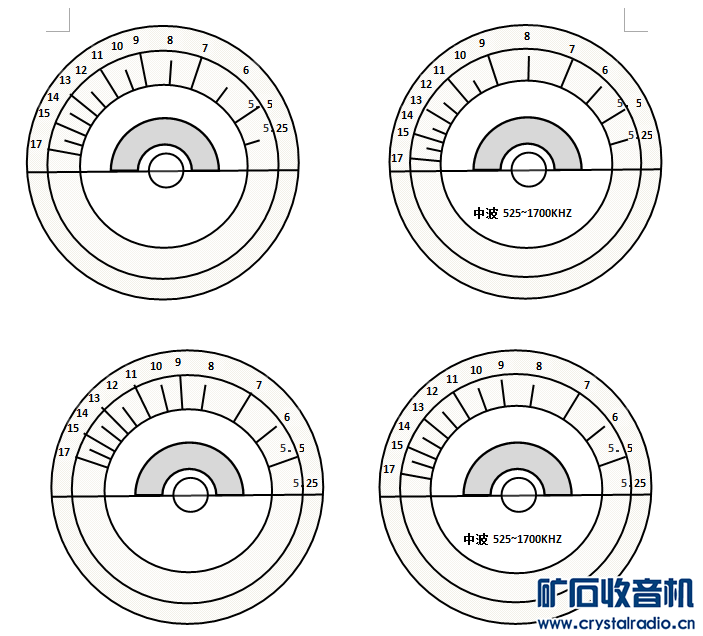

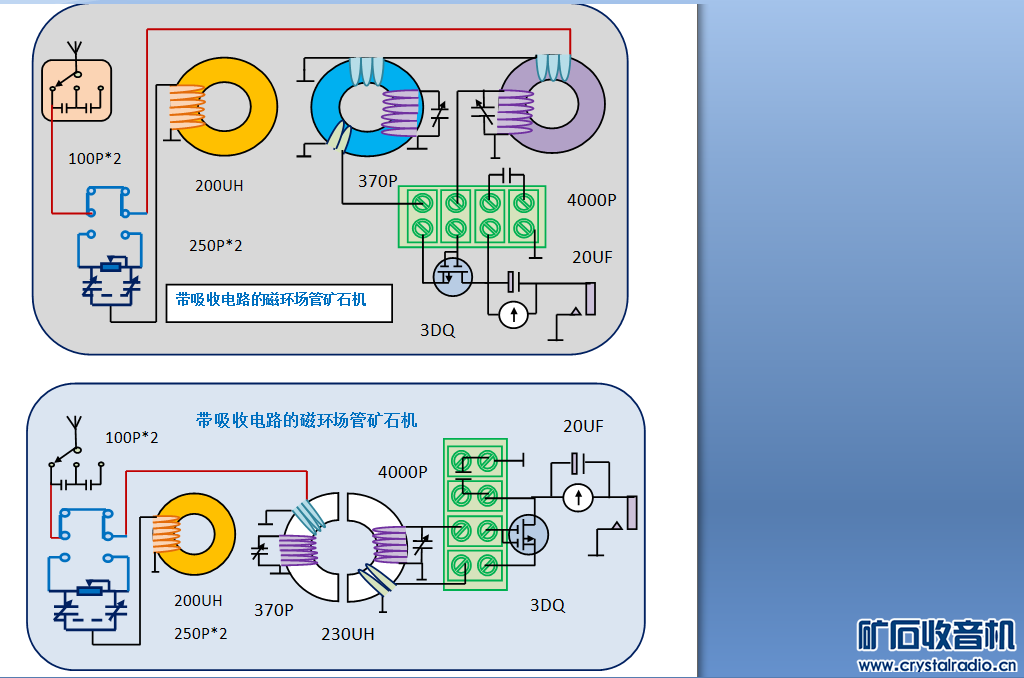

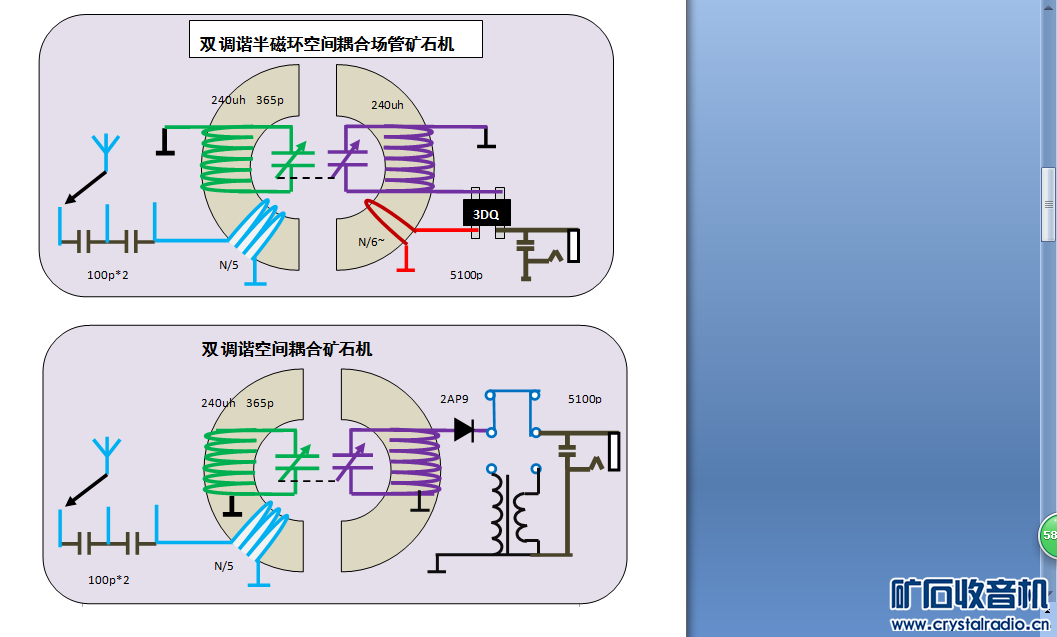

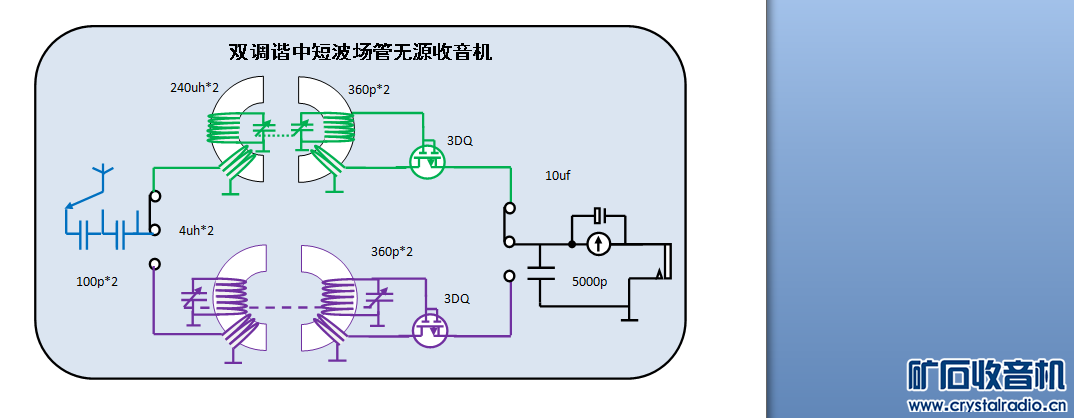

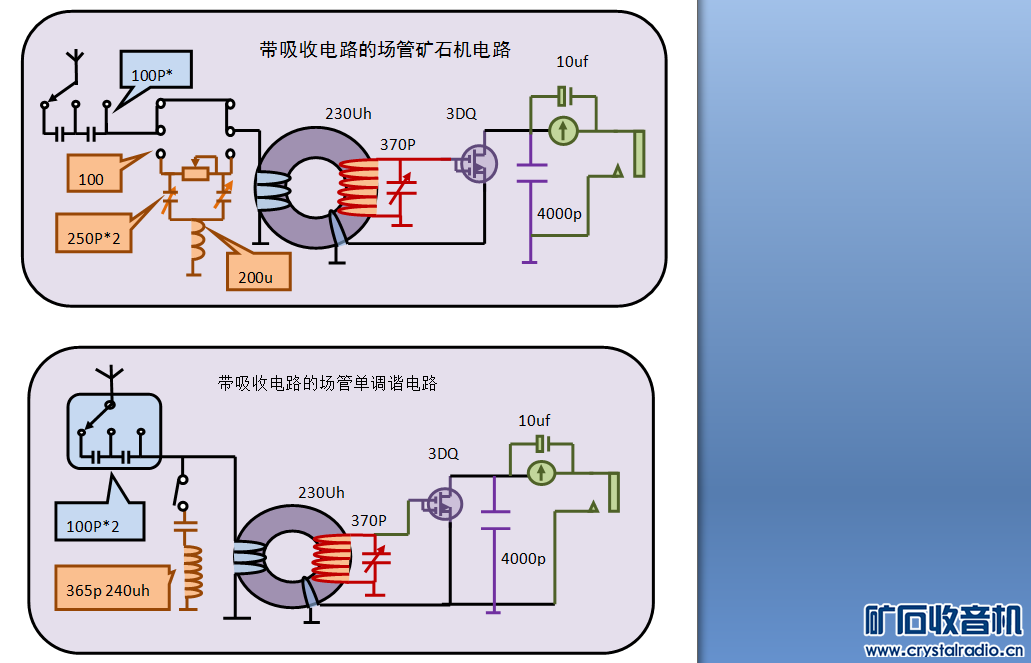

最后设计了一些适合常用矿石机制作的电路图。每个都做过，各有特点，各有乐趣。所以集中发上来，以供选择，可以选择自己的电路进行制作的收听试验。设计时的几个注意点。通常双连可变最大值一般为 360----500P左右，最小值在15P左右，如果采用磁棒或磁环矿石机或小口径的空心线圈的话，分布电容一般在20p左右，所以，如果不采用在高端接收时并联电容的话，直接使用，由于最小值和分布电容还有调谐线圈电感量决定了中波高端频率，所以，不因为可变最大值大就减少调谐线圈的电感，如果双连两端不并联个固定或微调电容的话，最大值在 360--500P左右，可以一律采用调谐线圈的电感量为 240UH，电容最大值大一些，只是中波低端频率下移一些，但基本上在500KHZ或以上，影响不是太大，高端可以控制1700KHZ或略高一些。如果在按照最大值来设计电感量，则必须在双连上并联电容以达到调节电容比为十左右，理想情况下为电容比应该为九，但实际为留有余地，以及分布电容的影响，电容比要在十倍或略高为合适。例如，如果双连可变最大值为500P左右，最小值为 15P左右，因为分布电容约为20P，至少还要并联上个 20P左右的电容，以减少电容比，如果不加电容增加高端电容值的话，那电感量的选择要以高端电容为参照，而不能以低端最大值为参照，这些一定要注意。
