分享7294PCB

十分 · 发表于 2020-5-24 16:35:15

本帖最后由十分于 2020-5-24 16:46 编辑

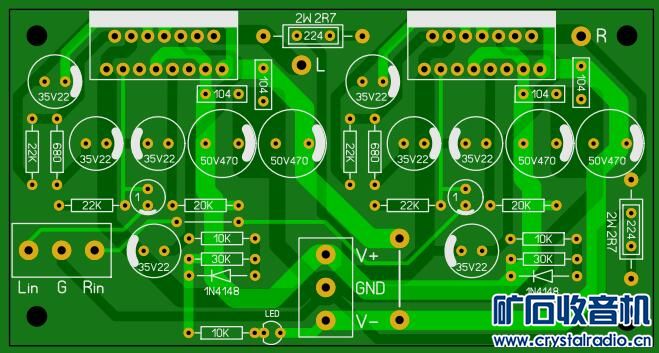

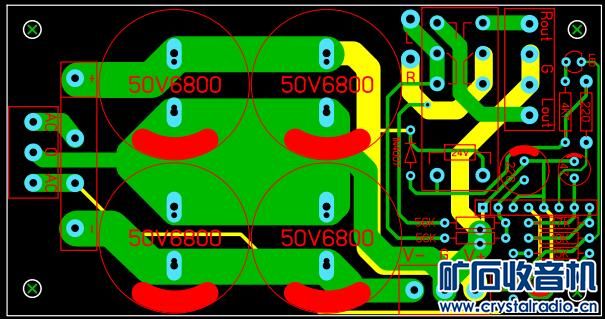

Lay6文件，电源和喇叭保护部分一块板，7294后级一块板。

pcb文件

电源lay6.zip (11.33 KB, 下载次数: 158)

7294lay6.zip (17.12 KB, 下载次数: 240)
打板文件

电源Gerber.zip (10.51 KB, 下载次数: 124)

7294Gerber.zip (14.37 KB, 下载次数: 260)

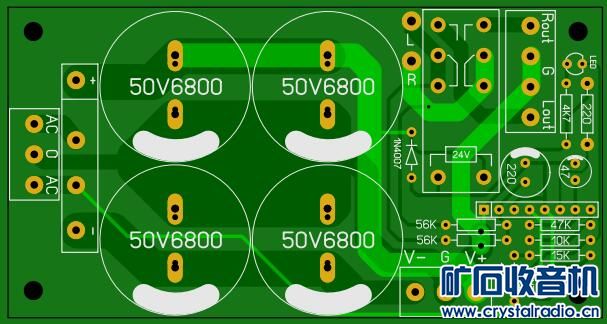

实际上两块板子尺寸和螺丝孔位置是一样的，图片未处理好看起来一大一小。

十分 · 发表于 2020-5-24 17:13:56

coole 发表于 2020-5-24 16:59
集成功放还是做在一块板上好。

原来是画了一体板的打算到捷配打板的，无奈捷配取消了5元打板券，只好分开来画，省下的打板费正好换一对7294。

20768797 · 发表于 2020-5-24 16:56:18

手下了多谢分享。
如果有单面板的就更好了。

coole · 发表于 2020-5-24 16:59:51

集成功放还是做在一块板上好。

coole · 发表于 2020-5-24 20:54:20

原来如此。

十分 · 发表于 2020-5-24 21:40:41

20768797 发表于 2020-5-24 16:56
手下了多谢分享。
如果有单面板的就更好了。

双面板画起来比较省脑筋，所以一般不是自己腐蚀的电路板都画双面了。

ljf121256 · 发表于 2020-5-25 08:53:46

不错，谢谢分享。不过双面的话一般都是把喇保给整在一起，还可以留个93电容的孔位。
