收录机里的一块调幅调频收音板

DUZHONGHUA

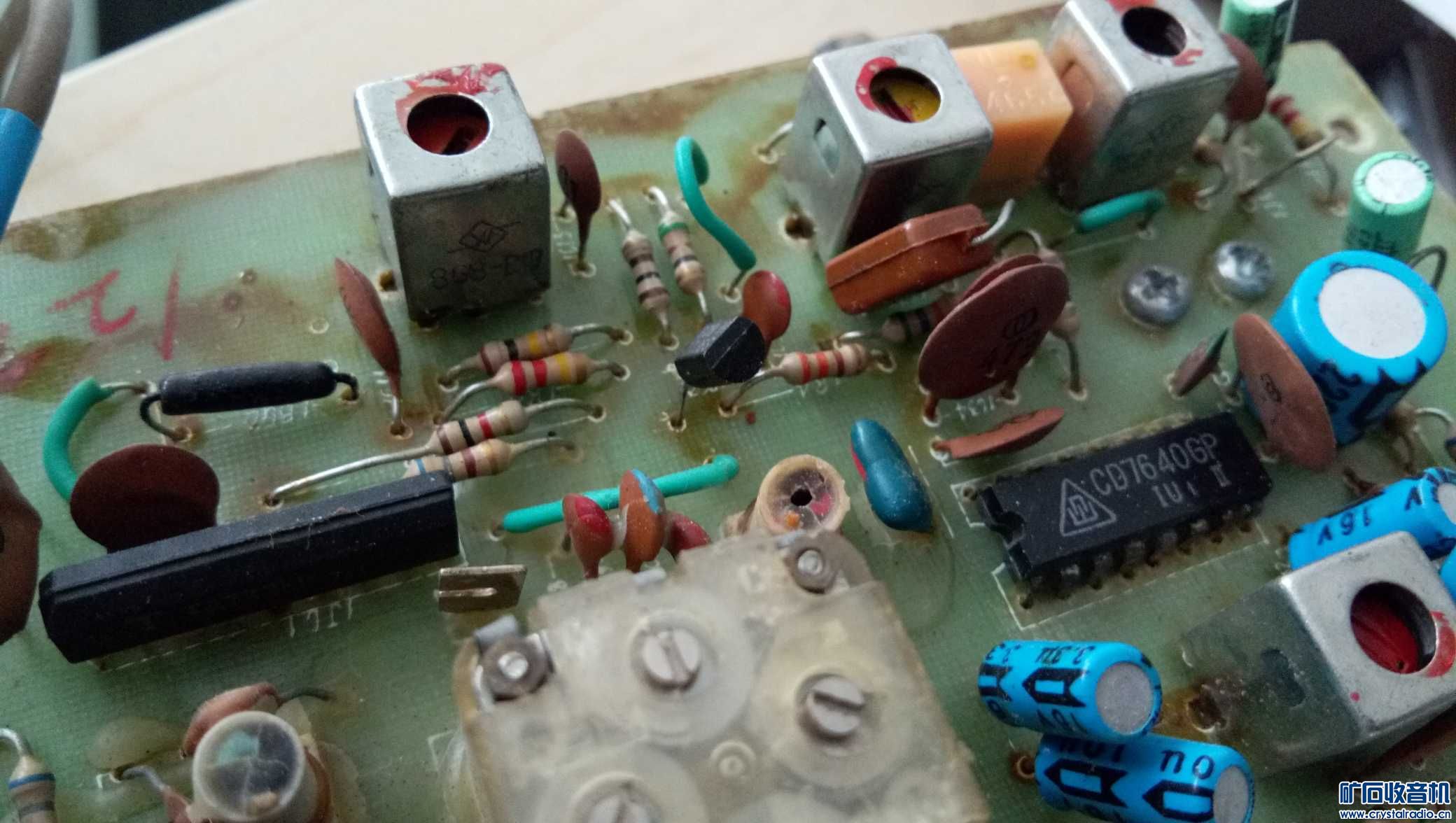

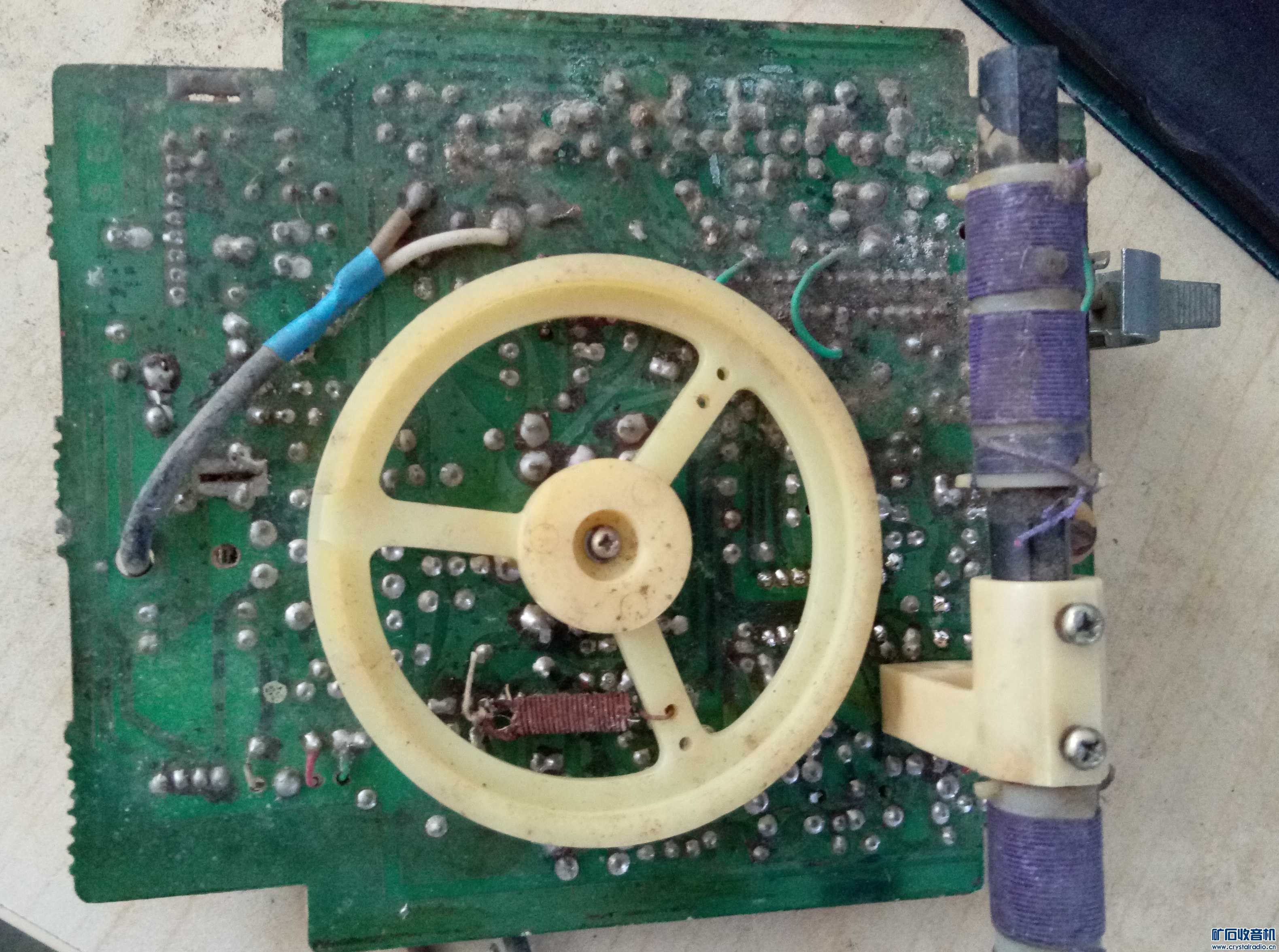

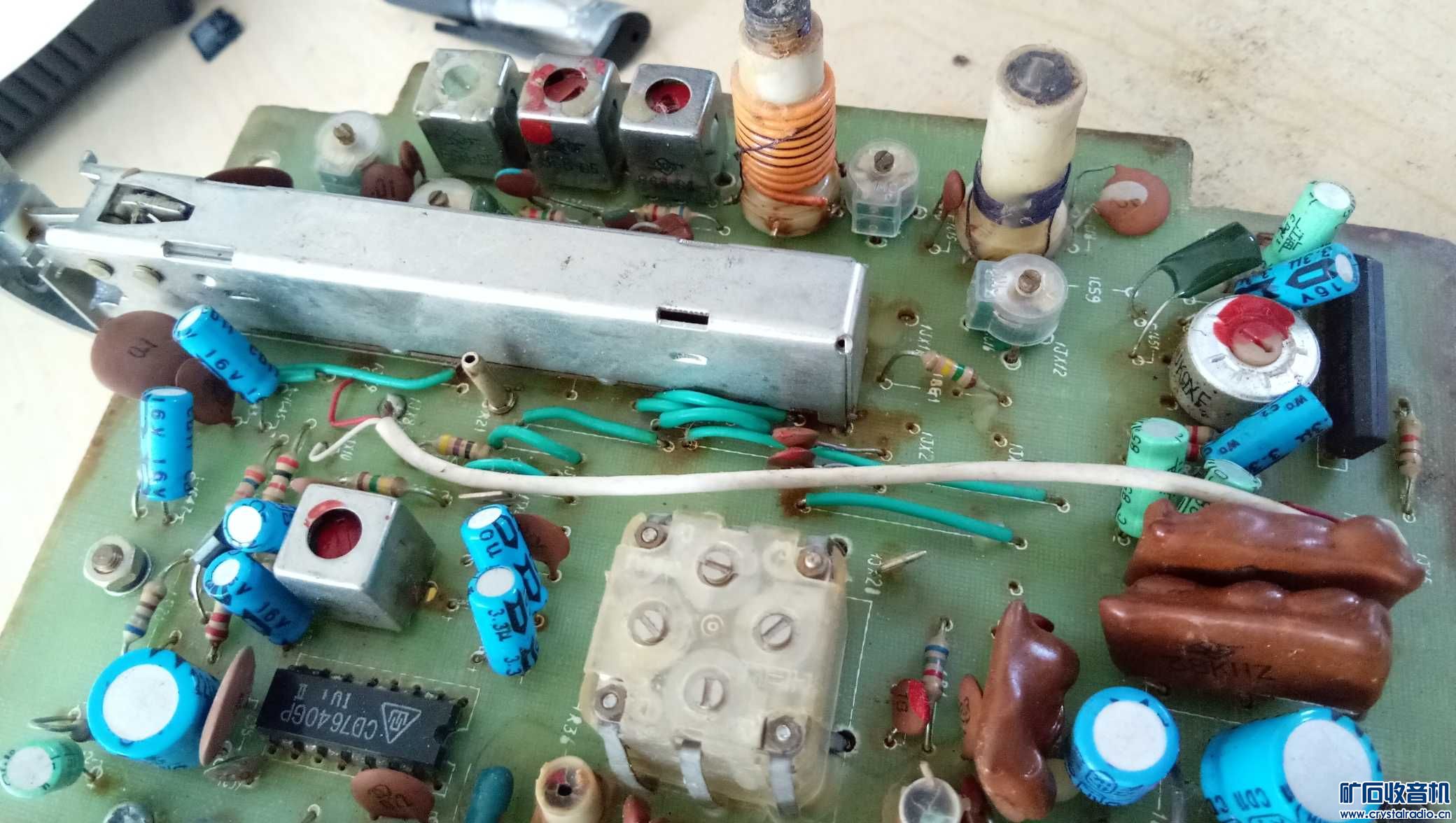

分享一块老式收音板，收录机里拆下来的，4个波段，调频高放变频芯片是TA7335P，调频立体声解码芯片是TA7343AP，调频，调幅（变频）中放芯片是CD7640GP。这块收音板电路比一般采用7640同类芯片收音板稍微讲究些，增加了一级9011三极管调频预中放，立体声解码输出增加38KHZ副载波滤波器，调频输入电路采用87-108MHZ带通滤波器，调幅中放增加一只465KHZ滤波器，电源部分采用8050三极管稳压电路，打理好调试好，此板收音效果应该不错。

justmexx

—————————＞

圣者

板子小了些，很紧凑，解码部分的去加重部分似乎简单了些，看不到什么元件，不知立体声效果怎么样。

aajzfa

请问这是哪一个型号收、录音机里拆下来的？

DUZHONGHUA

圣者 发表于 2020-5-24 19:50
板子小了些，很紧凑，解码部分的去加重部分似乎简单了些，看不到什么元件，不知立体声效果怎么样。

可能集成在38KHZ滤波器里面了吧，所以外围原件少了。

DUZHONGHUA

aajzfa 发表于 2020-5-25 07:07
请问这是哪一个型号收、录音机里拆下来的？

收录机早就拆了，只剩下几块板子，印象中好像是常州产的星球牌收录机，90年代初的，型号不知道了，只知道这台收录机应该在当时是高档机器了，有电脑选取功能，功放是2个TA7240AP BTL功放，交流偏磁，交流抹音，25W两分频音箱+6.5寸被动低音振膜喇叭等等反正功能当时来讲挺高档的。
