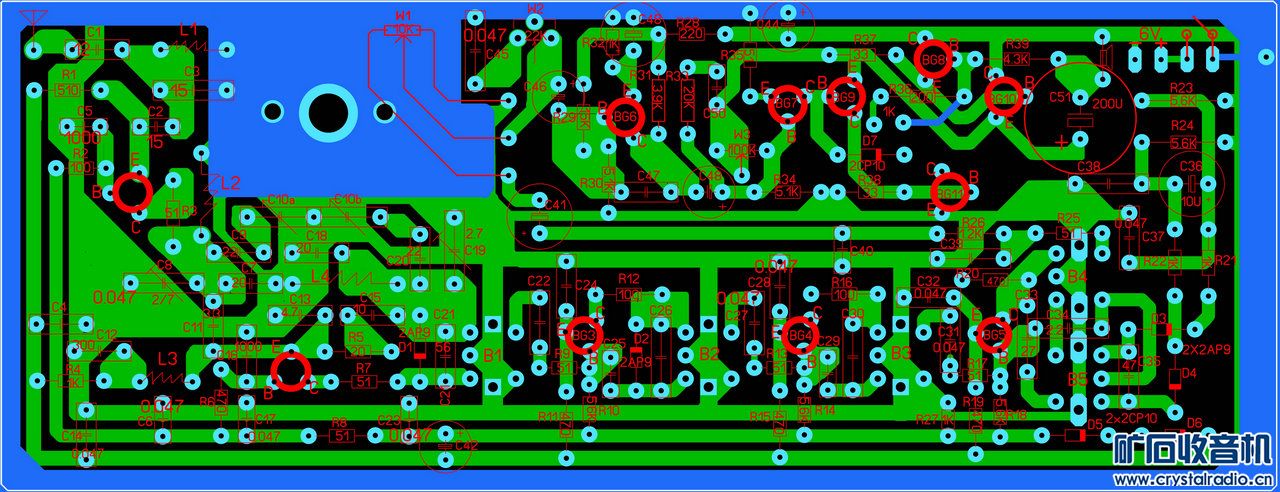

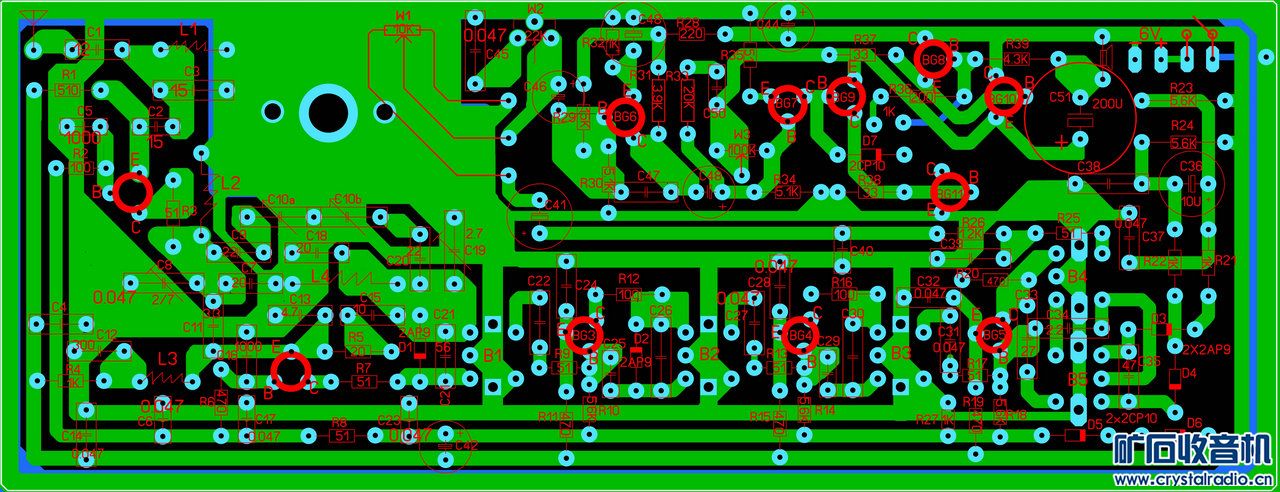

再分享一个调频收音机PCB文件

xinjun5557

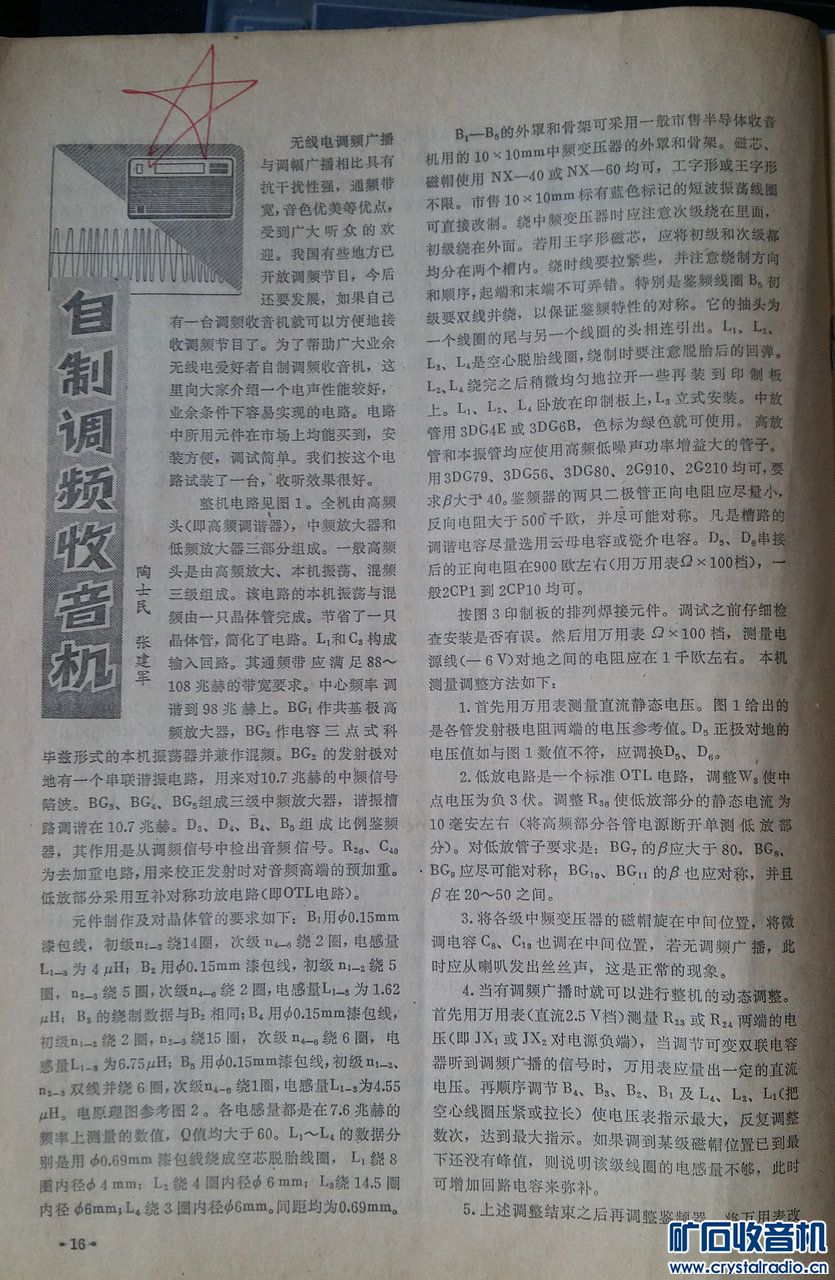

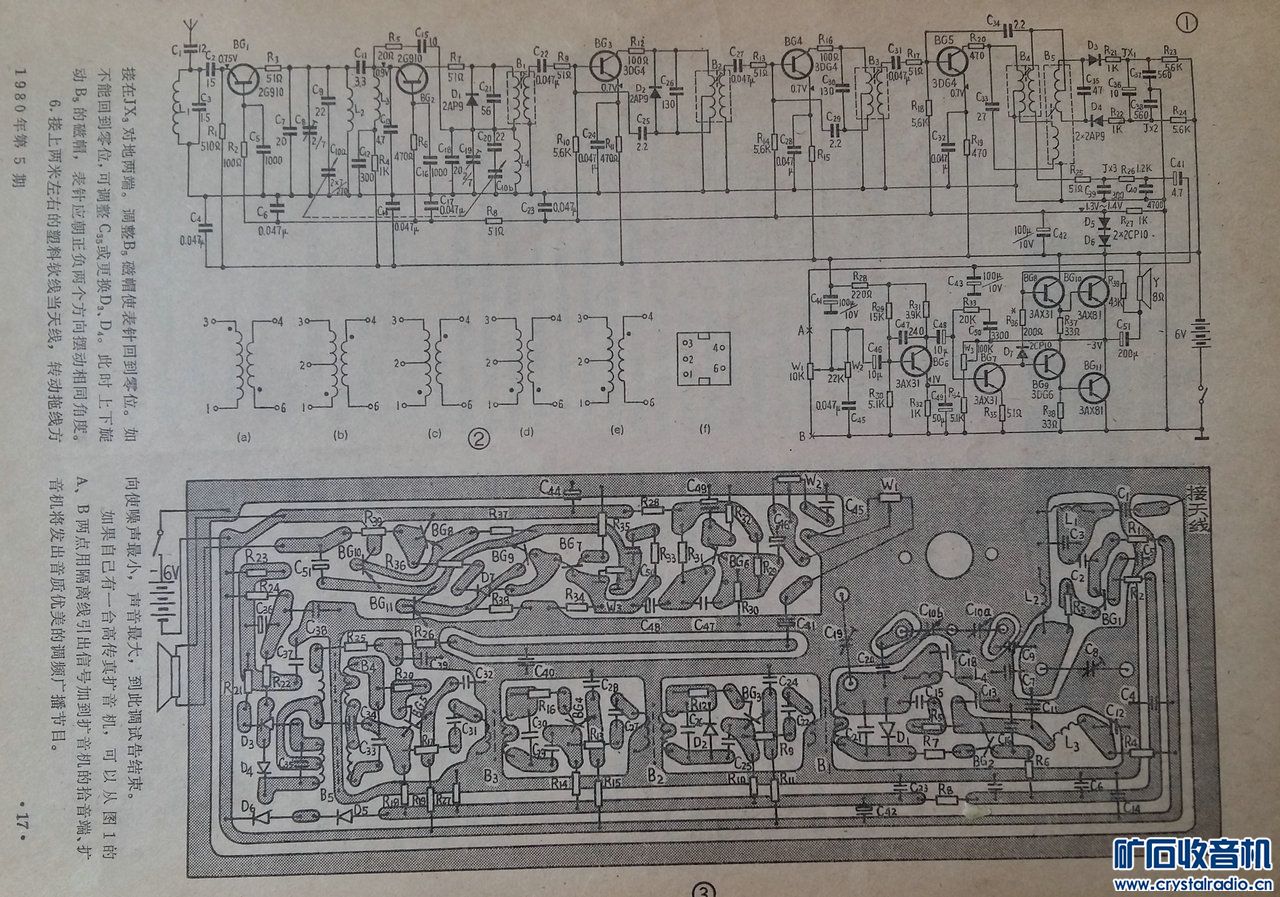

这个调频收音机电路刊登在《无线电》1980第5期上，同时还有制作这台收音机的相关数据资料。不知有没有朋友以前尝试过这个电路？效果如何？这也是最近的“学习作业”，分享给感兴趣又懒得自制PCB版的朋友。






调频收音机.zip (80.22 KB, 下载次数: 272)

2020-5-17 09:59 上传

点击文件名下载附件

bs170

一直想搞个分立元件的调频收音机，现成的pcb有了，就是太繁杂了，没外壳不好看，特别是线圈难做

xinjun5557

bs170 发表于 2020-5-17 11:01
一直想搞个分立元件的调频收音机，现成的pcb有了，就是太繁杂了，没外壳不好看，特别是线圈难做

有困难是肯定的了。不过既然想搞，就不能怕困难。在折腾中遇到困难，在解决困难中继续折腾，正是无线电爱好者的乐趣所在。否则，不如买一台商品机，既省钱，收听效果又好，还不用克服困难。

大叶飘香

xinjun5557 发表于 2020-5-17 11:15
有困难是肯定的了。不过既然想搞，就不能怕困难。在折腾中遇到困难，在解决困难中继续折腾，正是无线电 ...

支持折腾，痛苦并快乐着，承受痛苦的过程，享受成功的快乐！

xinjun5557

大叶飘香 发表于 2020-5-17 12:15
支持折腾，痛苦并快乐着，承受痛苦的过程，享受成功的快乐！

谢谢理解和支持。

xinjun5557

天风雪雨 发表于 2020-5-17 15:40
十几年前做过，以当时的眼光来看效果挺不错的，当地的强台都能收到

谢谢老师回复。高频管老师用的是什么管子？

66718

bs170 发表于 2020-5-17 11:01
一直想搞个分立元件的调频收音机，现成的pcb有了，就是太繁杂了，没外壳不好看，特别是线圈难做

我也在考虑这个问题，我的想法：高频头改成电调谐，频率指示用SC3610，省去了复杂的调谐机构，外壳就好弄了。

bs170

66718 发表于 2020-5-17 17:28
我也在考虑这个问题，我的想法：高频头改成电调谐，频率指示用SC3610，省去了复杂的调谐机构，外壳就好弄 ...

那就不是分立元件了，本意不是那样，没意思了

66718

玩这个玩的就是情怀，当年初学的时候，道行不到家，除了万用表电烙铁，也没有其他的仪器，现在自觉道行够了，仪器也有了，激情却不再了，

谢谢楼主的文件，等空闲了，我也来搞一个，不过我要改成电调谐。

66718

bs170 发表于 2020-5-17 17:32
那就不是分立元件了，本意不是那样，没意思了

只不过是用变容二极管，代替了双联可变，本质上还是全分立啊。

觉得SC3610频率显示不符合全分立，可以改成电压表显示频率，电压表接变容二极管的调谐电压，把电压刻度改成频率刻度，不就可以了。

反正是玩，变通一下，也未尝不可。

xinjun5557

这个调频电路的PCB文件，3年前就做出来了，后来也打了板子，但一直没有动手实作。借着最近搞头戴式调频机的新鲜劲儿，把板子翻出来折腾一下。

载戈

收音集成电路出现之前，厂家调频机就是用这种电路，性能不错的呀。

xinjun5557

载戈 发表于 2023-9-23 16:29
收音集成电路出现之前，厂家调频机就是用这种电路，性能不错的呀。

这个电路从作者介绍的情况看还不错。调频刚开始接触，还不得要领。主要是玩儿，弄好了也不怎么听。集成电路再高级也不感兴趣，还是喜欢折腾分立元件。

xinjun5557

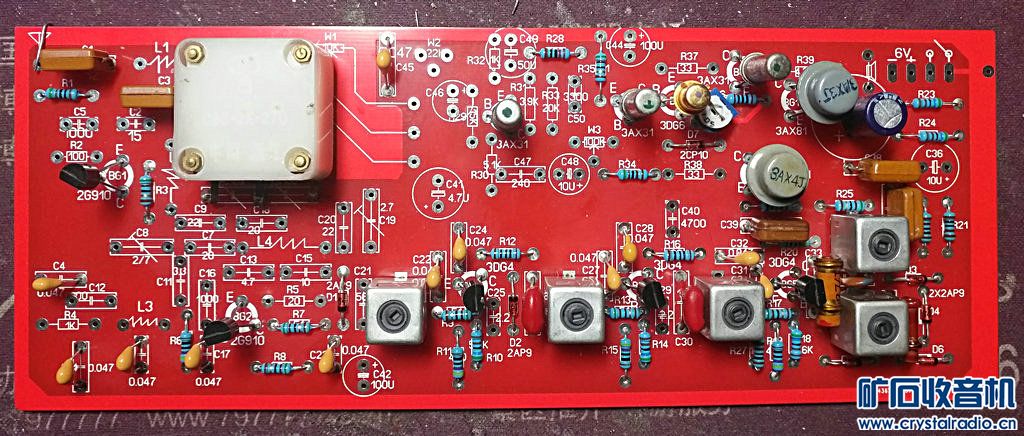

开始焊接——焊接的过程就是享受的时光。

载戈

焊接还没等于享受，真正的享受是运用自已掌握的电子知识，把没声的调到有声出来的过程那才是享受。
