1KW发射机说明书

老Me

1

2

4

5

14

手中的老说明书；1KW发射机在当时主要装备于县一级转播台；全电子管；目前已经被全固态发射机取代；
给有兴趣的坛友一步了解了内部构造
本发射机有+300、+600、+2500、-160高压，用5Z3P、866、872整流供给；主振管、晶振用束射管6P6P担任；晶振设有恒温控制；2只FU-33担任调幅、发射管；

老Me

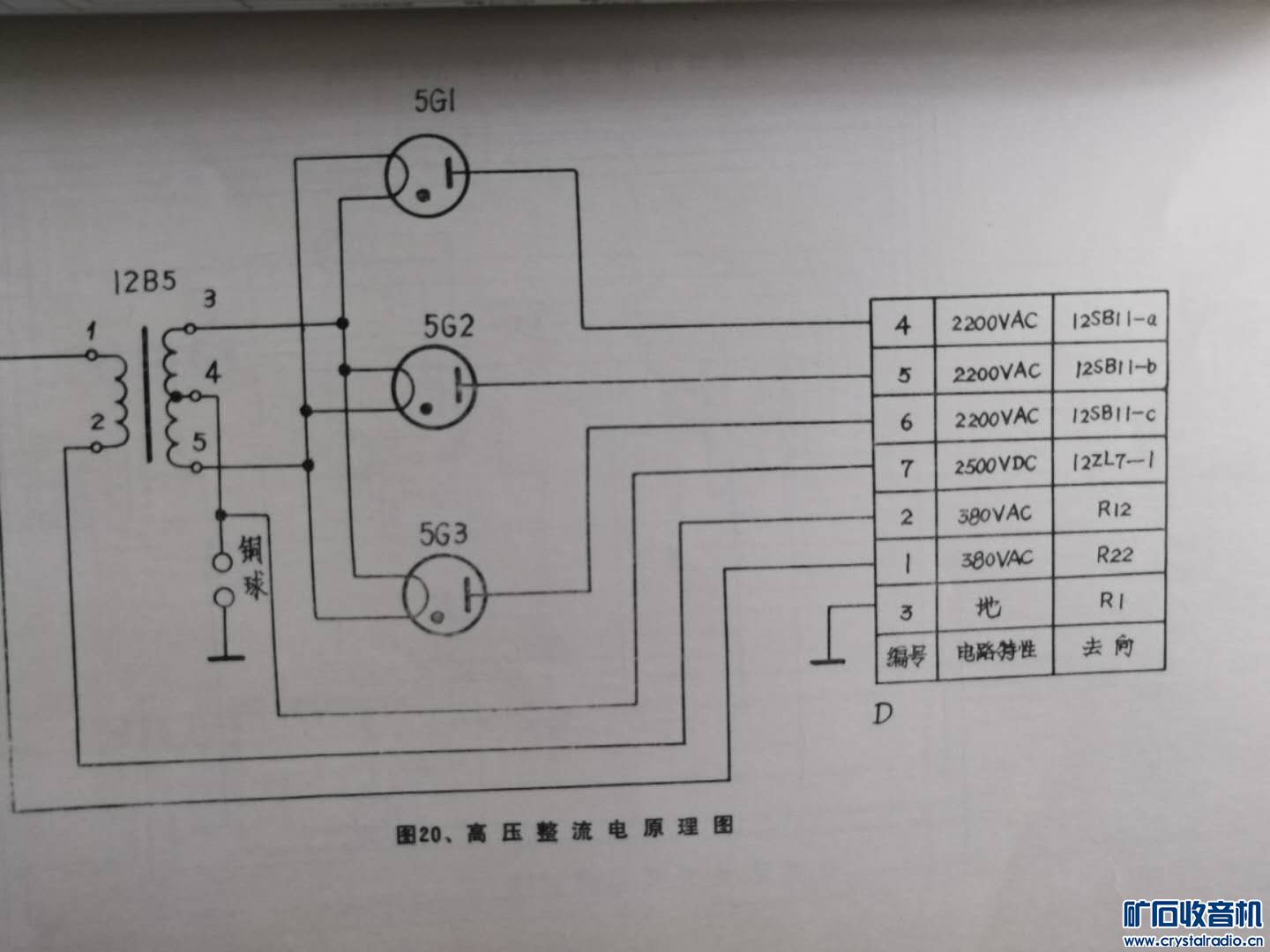

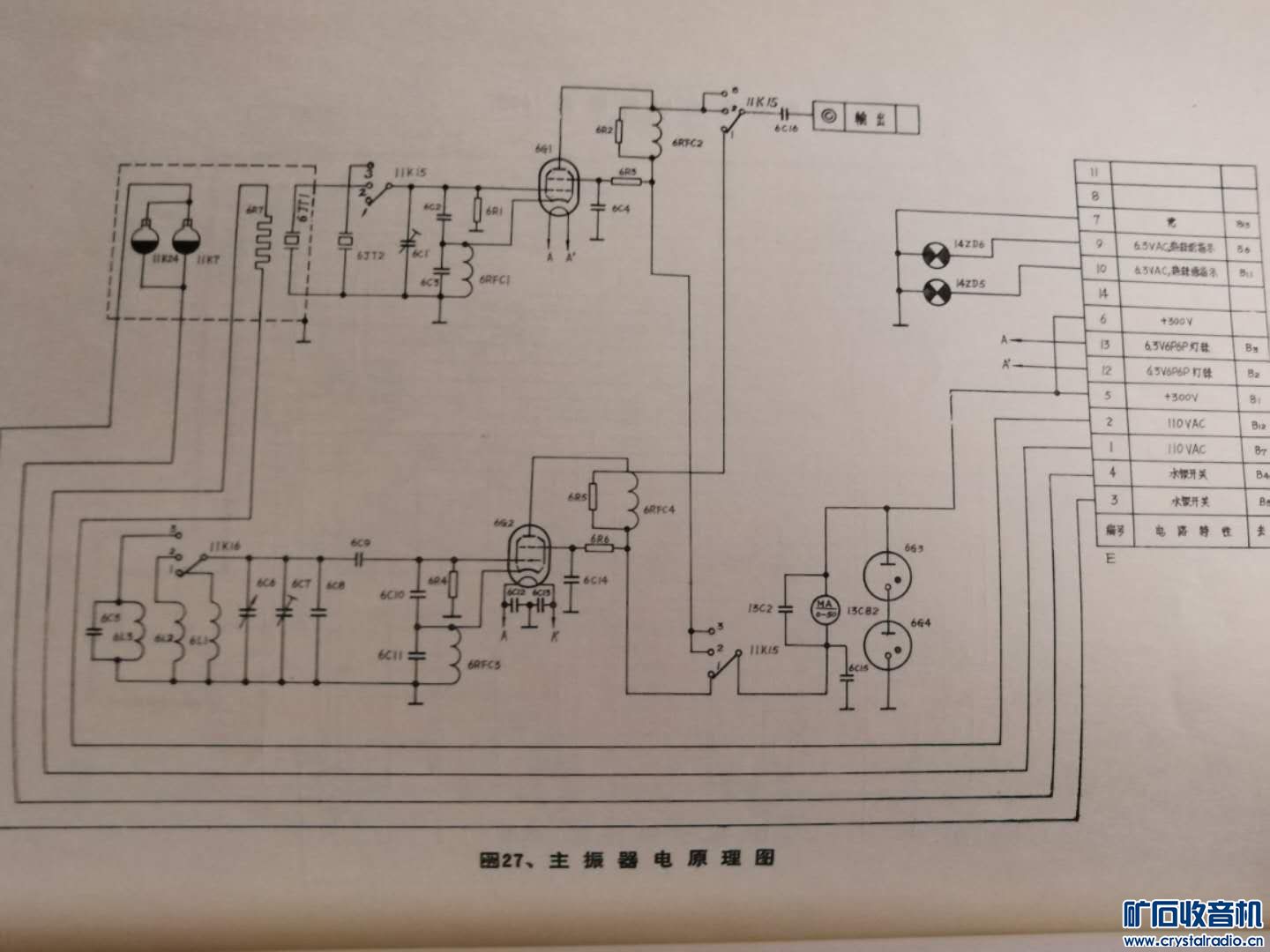

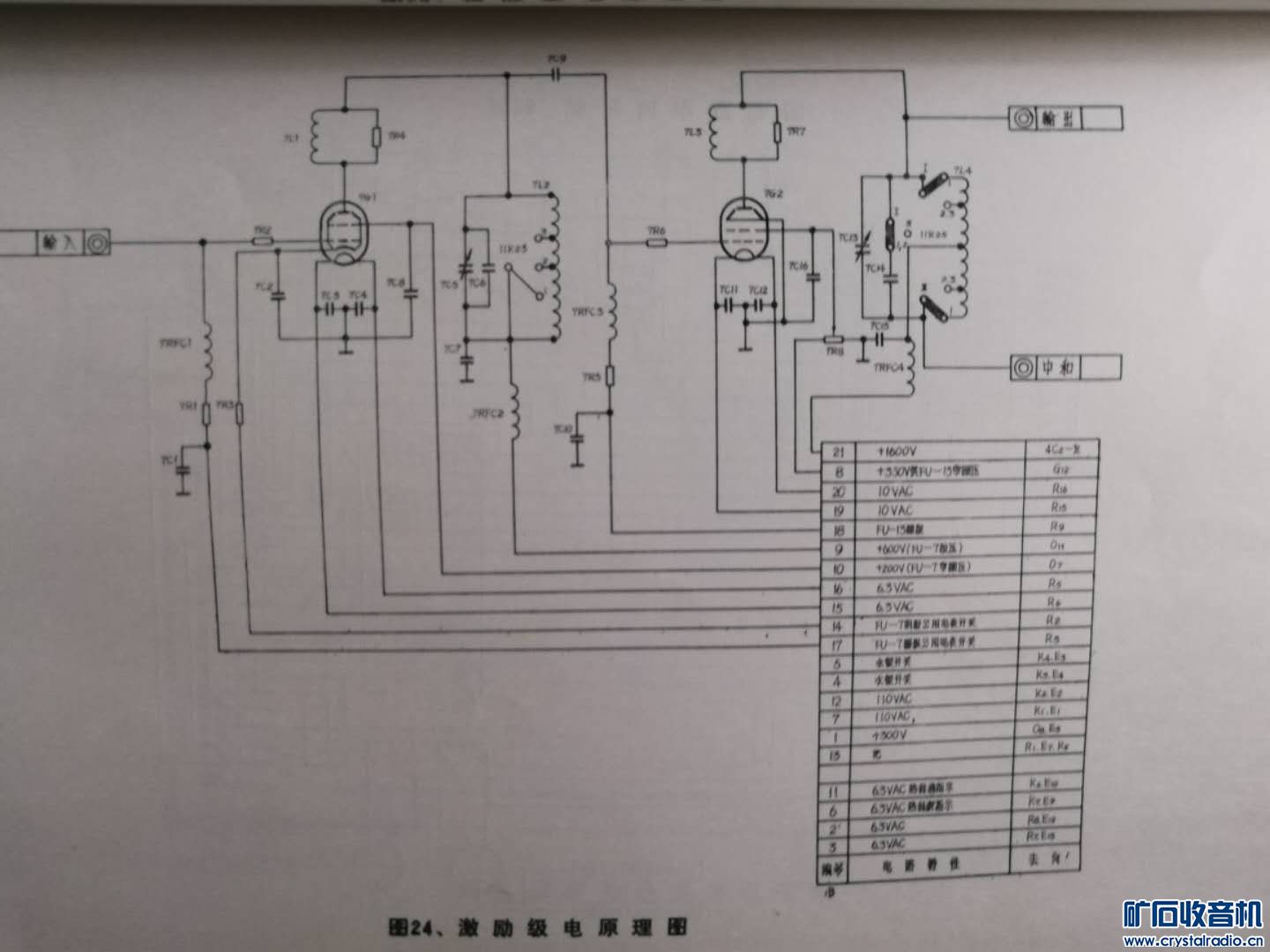

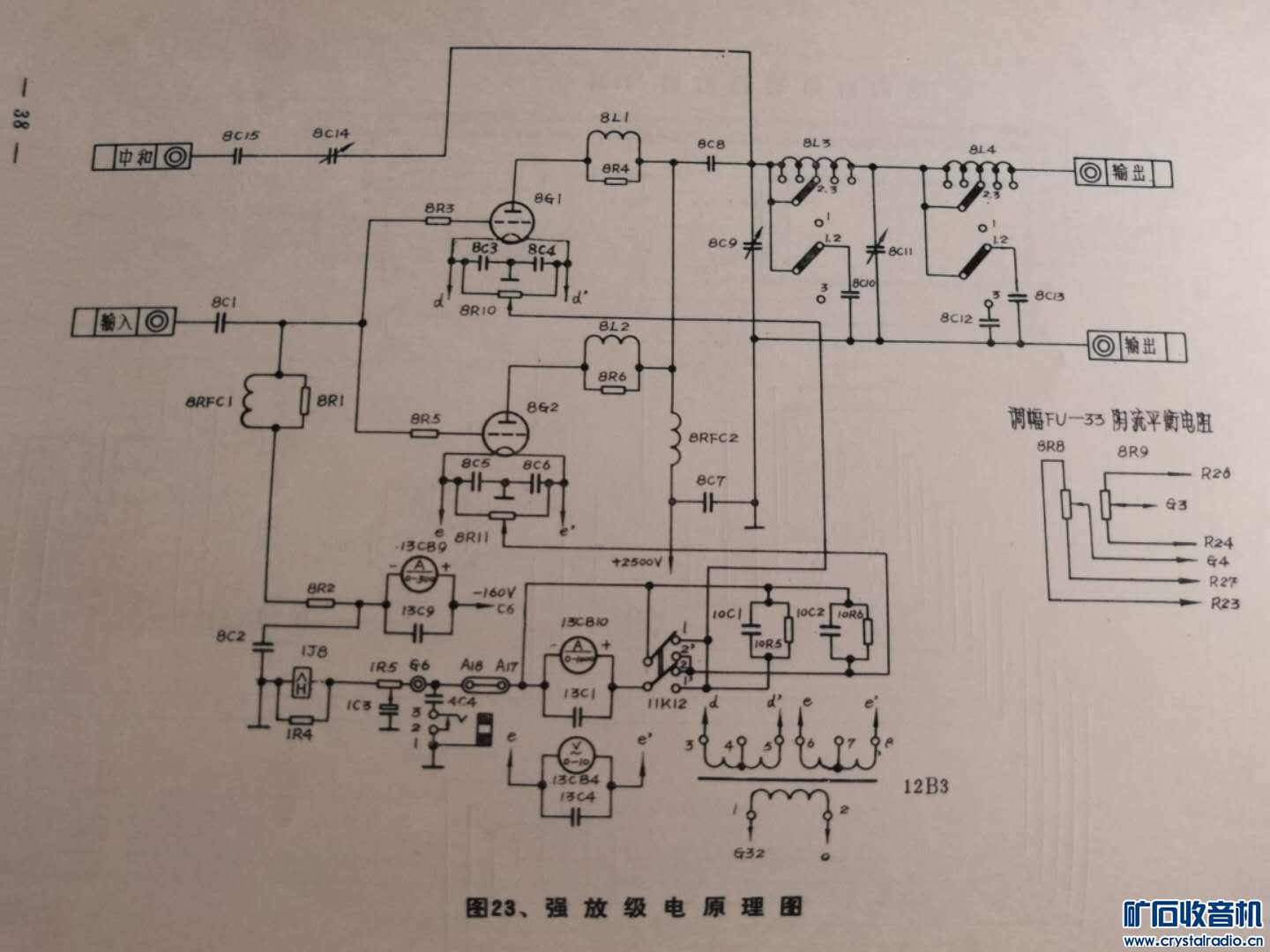

总图和各个分部系统图

16

17

18

19

20

21

22

23

24

25

26

27

28

liuxuejun

老设备的资料不好找，多谢分享。

ywmxyz

找一个中波电台发射机电路图是多年一个心愿

简单活着

这是我们这里出厂的，8400,8420,504等等工厂，90年代开始迁出。

老Me

简单活着 发表于 2020-4-23 22:03
这是我们这里出厂的，8400,8420,504等等工厂，90年代开始迁出。

   8400厂由福州内迁南平九峰山，小三线军工企业；在南平其间曾试制出了对金门、马祖广播的3千瓦机器。据说那年，机器首次试机时，突然的巨响犹如地动山摇，震耳欲聋。附近东坑村的村民至今仍对此次试机津津乐道。 最早生产出来的机器被运送到厦门对高山前线广播站，机器必须与对金门广播的喇叭堡相联接才能发出巨响，厦门对金门广播的喇叭堡高12米、宽8米、厚6米，正面横5排、30个喇叭，30个喇叭同时发出声音时气势磅礴。广播时，人若站在喇叭堡前，会被震伤。此外最令人鼓舞的是他们生产的广播设备“响”到了天安门。
  1985年，8400厂一部分到厦门，一部分在福州，还有一部分保留原厂名搬到马尾

huanghua

非常好的资料，谢谢楼主的分享。

幸福的阳光y

非常好的资料，谢谢楼主的分享

fanerna

好资料！很喜欢看以前的产品说明书，能真正代表当时技术水平。
