自动排线绕线机

hry5856 · 发表于 2020-4-22 20:46:32

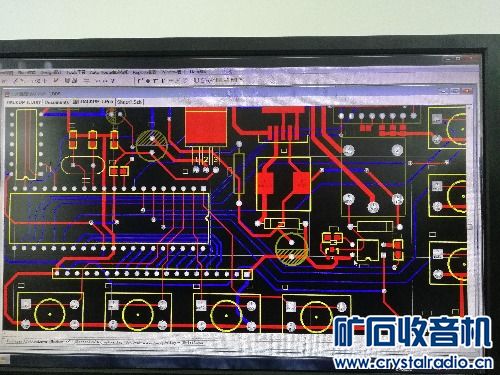

自动排线绕线机电路图，程序己完成，下一步打板画机架图纸，加工。

hry5856 · 发表于 2020-6-11 20:57:01

牛牛没妞发表于 2020-4-22 22:16
单片机做的么，布线会用什么方式？期待成品了。

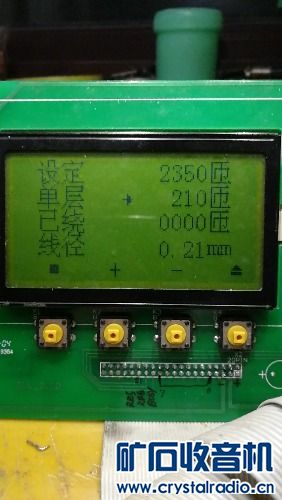

   本绕线机可以设定总匝数，单层匝数，线径，单层绕完是否自动停车，单层绕完自动返向，初始设置可以设置丝杠导程，步进电机步进角等参数。这样可以适应各种导程的丝杠和各种进角的步进电机。
   控制器可输出PWM波用于直流主轴电机调速，也可以输出0-10V信号用于交流主轴电机调速。

白马电子管 · 发表于 2020-4-22 22:14:17

期待你的成品！！

牛牛没妞 · 发表于 2020-4-22 22:16:12

单片机做的么，布线会用什么方式？期待成品了。

hry5856 · 发表于 2020-4-23 13:02:36

牛牛没妞发表于 2020-4-22 22:16
单片机做的么，布线会用什么方式？期待成品了。

主控用的AVR单片机，排线用步进，主轴用直流减速电机，可设定总匝数，线径，单层绕完自动返回，主轴调速等。

haiou2235 · 发表于 2020-6-10 10:09:44

自动排线绕线机不知进展如何，期待中。先祝贺；马到成功！

xgzgy · 发表于 2020-6-12 09:20:04

看上去不错，有的自动绕线机养牛场的效率大大提高。

haiou2235 · 发表于 2020-6-12 20:57:18

hry5856 发表于 2020-6-11 20:57
本绕线机可以设定总匝数，单层匝数，线径，单层绕完是否自动停车，单层绕完自动返向，初始设置可以 ...

根据设计很完美，不知何时见全貌，依然期待完美结果。加油！

怀念徃事 · 发表于 2020-6-16 20:37:32

hry5856 发表于 2020-6-11 20:57
本绕线机可以设定总匝数，单层匝数，线径，单层绕完是否自动停车，单层绕完自动返向，初始设置可以 ...

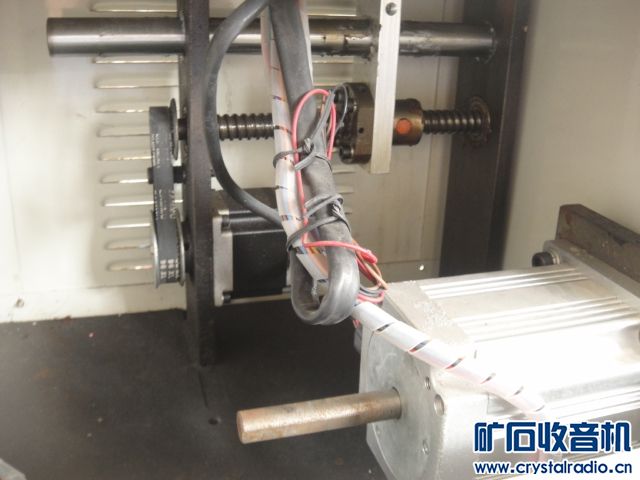

看看我的这个可以吗？
