打了块stm32最小系统板

分立元件 · 发表于 2020-4-13 21:40:08

不错，好久都没摸STM32了！

无敌吴刚 · 发表于 2020-4-14 09:27:57

大神牛逼！我之前也买了一块核心板，却一直忙都没去学习STM32，厚着脸皮请求大神分享一下打样文件，好让小弟也去打一板玩玩？
小弟邮箱：281656783@qq.com

无敌吴刚 · 发表于 2020-4-14 09:40:53

貌似收到了！！第一时间过来感谢大神！！！∩_∩
最近太懒了！什么都不想动了！头脑也放空了！

无敌吴刚 · 发表于 2020-4-14 10:03:13

仔细看了，这么小的板子却没有拼板，可惜可惜！∩_∩

iffi123 · 发表于 2020-4-14 10:18:39

无敌吴刚发表于 2020-4-14 10:03
仔细看了，这么小的板子却没有拼板，可惜可惜！∩_∩

5张够用，多了也是闲置，不拼版切割比较齐，V割拗断后边缘毛糙，我打1*2cm的超小板都没拼

无敌吴刚 · 发表于 2020-4-14 10:52:01

iffi123 发表于 2020-4-14 10:18
5张够用，多了也是闲置，不拼版切割比较齐，V割拗断后边缘毛糙，我打1*2cm的超小板都没拼

嗯嗯！这个确实也是！！我想改的话照着您的原理图抄一抄就行了！∩_∩谢谢你！！

yangfeng · 发表于 2020-4-21 19:28:10

假冒的芯片多，从哈罗共享单车板拆出一批控制板，就是这个芯片，绝对正版

iffi123 · 发表于 2020-4-21 19:55:28

本帖最后由 iffi123 于 2020-4-21 20:01 编辑

yangfeng 发表于 2020-4-21 19:28
假冒的芯片多，从哈罗共享单车板拆出一批控制板，就是这个芯片，绝对正版

只要超频测试一下就知道真假了，原厂超频能力惊人(或者厂家故意标低区分档次0

打了5片，目前焊了一片F103, 一片F091, 打算再焊个F303, 都是48脚，大部分管脚兼容， F4系列最少也要64脚，用不了

yangfeng · 发表于 2020-4-22 08:38:35

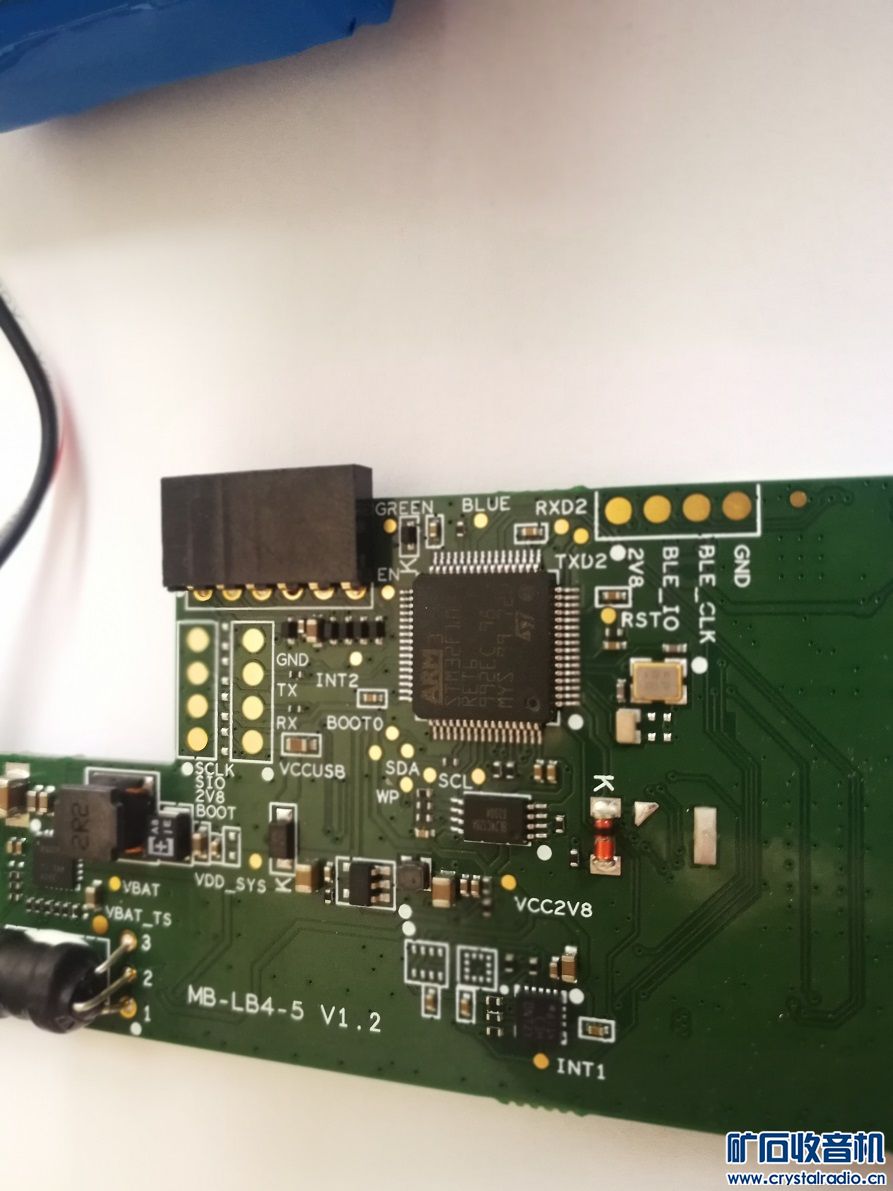

STM32F103

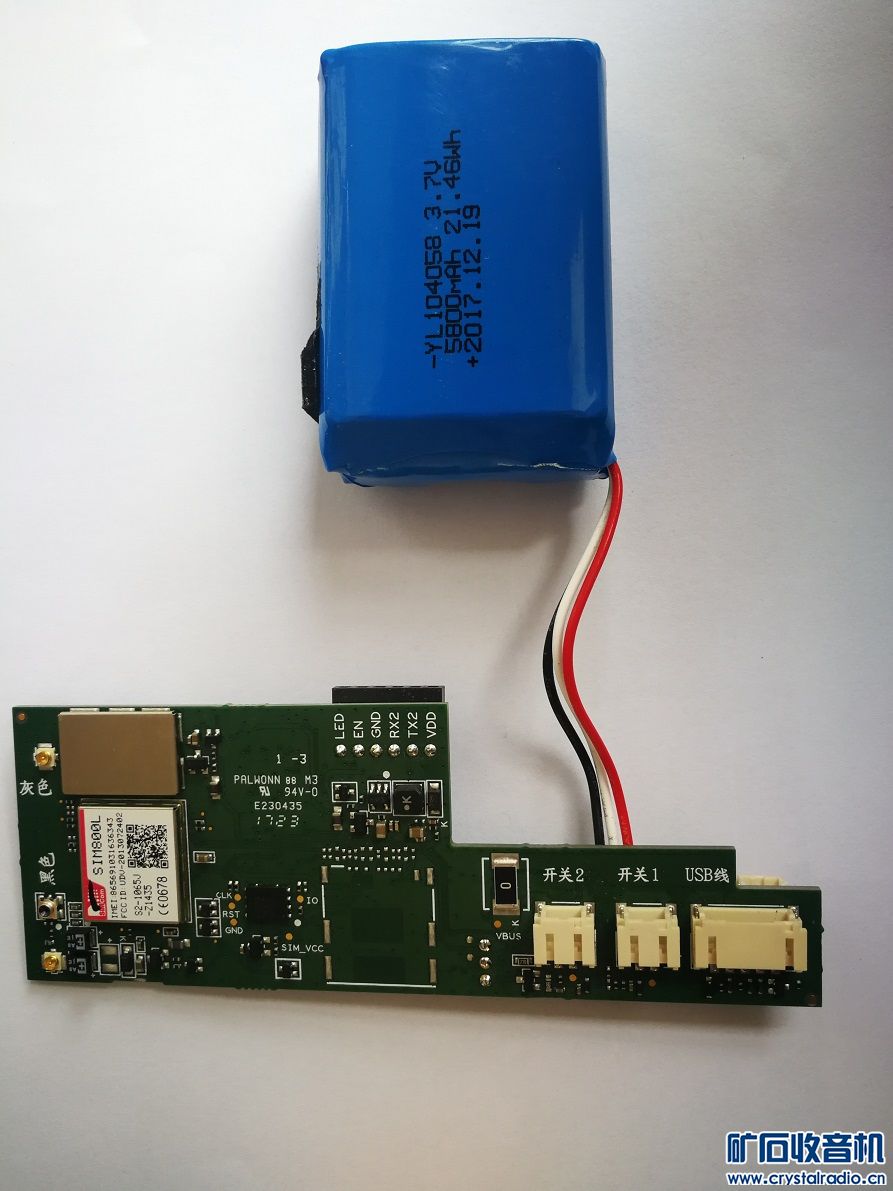

主板全貌A面

主板全貌B面

某单车锁拆下来的，保护极是严格，拆解特麻烦，只有7个接口
电机：开锁用
蜂鸣器：提示音
电池：接充电的，5800mah
二维码模块：扫描用
开关1：微动开关
开关2：微动开关
USB线：5根，背面有定义，GND/INT/RX1/TX1/5V
没看明白哪个地方接太阳能板的。

iffi123 · 发表于 2020-4-22 09:05:06

yangfeng 发表于 2020-4-22 08:38
某单车锁拆下来的，保护极是严格，拆解特麻烦，只有7个接口
电机：开锁用
蜂鸣器：提示音

马来西亚厂，现在好多st国内工厂出的

yangfeng · 发表于 2020-4-22 09:19:50

有200多把这样的锁

kiki2653 · 发表于 2020-4-22 22:55:24

不错呀666666
