请教老师索尼老彩电预选器的资料SN94096集成电路

陈令翔 · 发表于 2020-3-23 20:14:37

老师们好，还有两周就要开学了，我家小区修电器的爷爷有扔给我了一台坏的索尼老彩电，
一看是单枪三束管的，可惜管子断了，里面其他所有的元件被水泡过锈断，高压包和行输出变压器还是两个东西，有两个行管，。。。
反正除了大件拆了用，其余小件全准备扔
好了，言归正传，我看里面最有意思的是那个轻触试的预选器，它的芯片用的是SN94096，我到网上查了一下，发现没有此机的电路图，希望老师能上传一份预选器电路图，要是能有整机电路图就更好了。
我觉得这个电视机中最值得留着就是这个预选器了，我想把它修好

请老师帮忙上传一下预选器电路图，谢谢
整机照片，网上的图

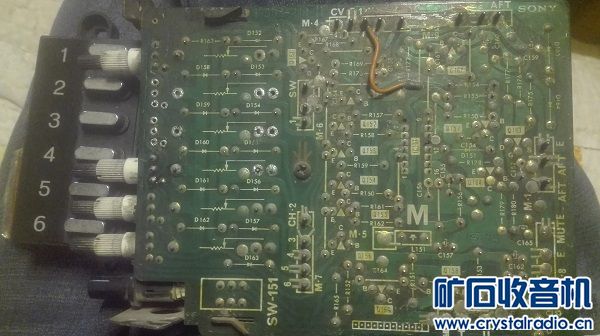

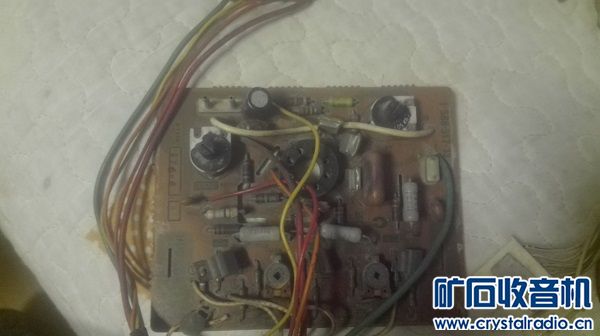

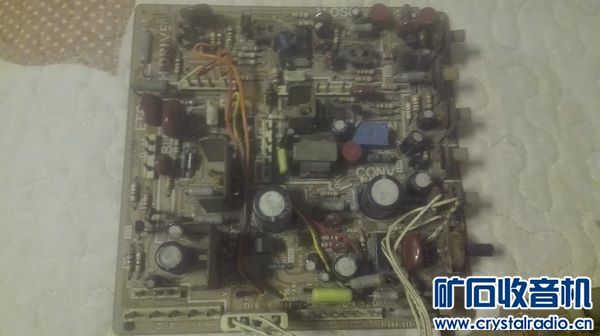

一下是其余的板子，请老师们看看有什么值得流下

尾板显像管引脚那么少，比自汇聚管还少呢

扫描版

解码和中放版拆了

行输出版

陈令翔 · 发表于 2020-3-23 20:16:59

并且此机的高频头也有意思，是一个V头和U头构成，有点像黑白电视机的，可它是电调的

啊城VS詩詩 · 发表于 2020-3-24 12:19:51

楼主,不如点亮它!

啊城VS詩詩 · 发表于 2020-3-24 12:22:17

看到这想起以前有台日立的老电视有这个,后来改版扔了再后来卖废品了!

陈令翔 · 发表于 2020-3-24 13:57:54

啊城VS詩詩发表于 2020-3-24 12:19
楼主,不如点亮它!

显像管都断了，元件被水泡过，除了几个大件以外就是上面几个淋不着雨的部件是好的

啊城VS詩詩 · 发表于 2020-3-24 16:49:45

陈令翔发表于 2020-3-24 13:57
显像管都断了，元件被水泡过，除了几个大件以外就是上面几个淋不着雨的部件是好的

原来已经报废了

BAIWEI007 · 发表于 2020-3-27 15:12:46

看着像40年前的产品

高衰腐 · 发表于 2020-4-2 17:29:09

您搜CD4096试试？

陈令翔 · 发表于 2020-4-3 08:37:06

高衰腐发表于 2020-4-2 17:29
您搜CD4096试试？

CD4096是运算块，94096是专门调谐的

高衰腐 · 发表于 2020-4-3 09:52:48

陈令翔发表于 2020-4-3 08:37
CD4096是运算块，94096是专门调谐的

4096不是运放，也未尝不能做调谐切换，您看看pdf
