谁有 TDA2030 2.1声道清楚的电路图？

茉莉银毫 · 发表于 2020-3-21 12:59:29

我的这图不清楚。。。

岑蓉络阳 · 发表于 2020-3-21 13:45:23

提示: 作者被禁止或删除内容自动屏蔽

茉莉银毫 · 发表于 2020-3-21 17:56:03

本帖最后由茉莉银毫于 2020-3-21 18:22 编辑

岑蓉络阳发表于 2020-3-21 13:45
见本坛：
http://www.crystalradio.cn/forum ... p;extra=&page=2

谢谢您的提示！

这图不完全，有的元件没标数值。您还有其图纸吗？？

岑蓉络阳 · 发表于 2020-3-21 21:45:57

提示: 作者被禁止或删除内容自动屏蔽

加糖的咖啡 · 发表于 2020-3-21 22:41:23

找一个漫步者2.1的电路图很难吗？问度娘呀。

逍遥客 · 发表于 2020-3-21 23:05:54

提示: 作者被禁止或删除内容自动屏蔽

加糖的咖啡 · 发表于 2020-3-21 23:37:01

手机发图，看看是否清楚？

茉莉银毫 · 发表于 2020-3-22 09:48:18

岑蓉络阳发表于 2020-3-21 21:45
那是一个抄板的实例，对熟悉这一块的好像可以自己捣鼓出元件参数的。
2030那块可以用官方数据，只剩下低 ...

谢谢您的回复！

您说的没错有些数据可自己弄出来。。。

茉莉银毫 · 发表于 2020-3-22 09:56:03

逍遥客发表于 2020-3-21 23:05

谢谢大侠逍遥客的图纸！

BIAN新文 · 发表于 2020-3-22 10:06:36

这种图到处都有，我帮朋友手工搭棚了两个，用的也是正负电源供电。推3寸的纸盆，效果嗲爆了。

茉莉银毫 · 发表于 2020-3-22 10:42:44

加糖的咖啡发表于 2020-3-21 23:37
手机发图，看看是否清楚？

谢谢您的图纸辛苦了！

茉莉银毫 · 发表于 2020-3-22 10:44:45

BIAN新文发表于 2020-3-22 10:06
这种图到处都有，我帮朋友手工搭棚了两个，用的也是正负电源供电。推3寸的纸盆，效果嗲爆了。

您的图啥样？

BIAN新文 · 发表于 2020-3-22 14:43:46

茉莉银毫发表于 2020-3-22 10:44
您的图啥样？

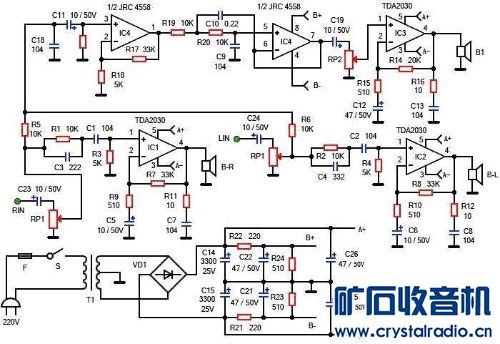

就是这样子的。

茉莉银毫 · 发表于 2020-3-22 17:35:38

BIAN新文发表于 2020-3-22 14:43
就是这样子的。

还是老兄的图简单谢谢了！

183421393 · 发表于 2020-3-22 19:12:12
