求江南601收音机电路图印刷版，哪位老师有？

闲爱听音 · 发表于 2020-3-14 08:14:36

各位老师我手里有江南601小机一台，疫情期间无法出门，打理一下。请各位老师赐教

黑河小王 · 发表于 2020-3-14 09:17:03

这个机器特殊，601应该是6晶体管的，可是实际是7管机！两级低放！

闲爱听音 · 发表于 2020-3-14 09:18:26

电路图印刷太难找了

黑河小王 · 发表于 2020-3-14 09:58:39

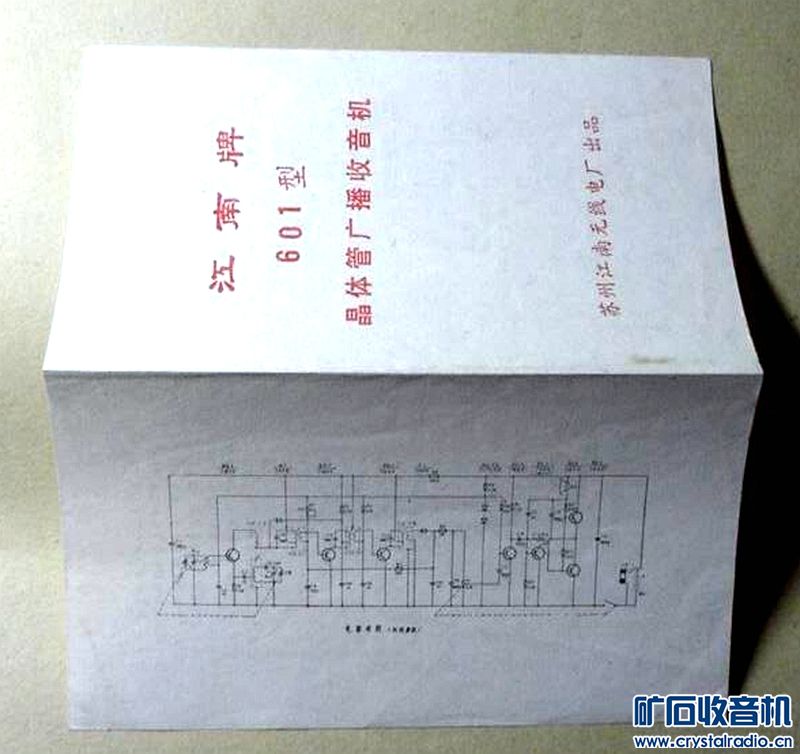

在网上找的图片！对付看吧！没有找到印刷板图！

CD77-2B · 发表于 2020-3-14 12:45:31

本帖最后由 CD77-2B 于 2020-3-14 12:49 编辑

苏州土鸡。这是我喜欢的机壳，四十年大多没有破损。扔了机芯改了一个MG69-4。上图的天线是扁磁棒，很少见，我的全是10x100mm磁棒，装电池要小心，靠近电池夹的是3BX管，坏了头大。
电路图坛里前辈在收音机图集里有

闲爱听音 · 发表于 2020-3-14 15:23:15

我找了图集，没有找到。

闲爱听音 · 发表于 2020-3-14 20:39:05

CD77-2B 发表于 2020-3-14 12:45
苏州土鸡。这是我喜欢的机壳，四十年大多没有破损。扔了机芯改了一个MG69-4。上图的天线是扁磁棒，很少见， ...

印刷版的没有找到，电路图也没法用。

CD77-2B · 发表于 2020-3-14 20:43:19

闲爱听音发表于 2020-3-14 15:23
我找了图集，没有找到。

对不起，我查了一番确实没有了

闲爱听音 · 发表于 2020-3-15 21:25:39

各位老师好！上面那个看不清，继续求电路图，
