【求助】求助大家一台收音机电路图

无烟男人 · 发表于 2020-1-15 12:43:53

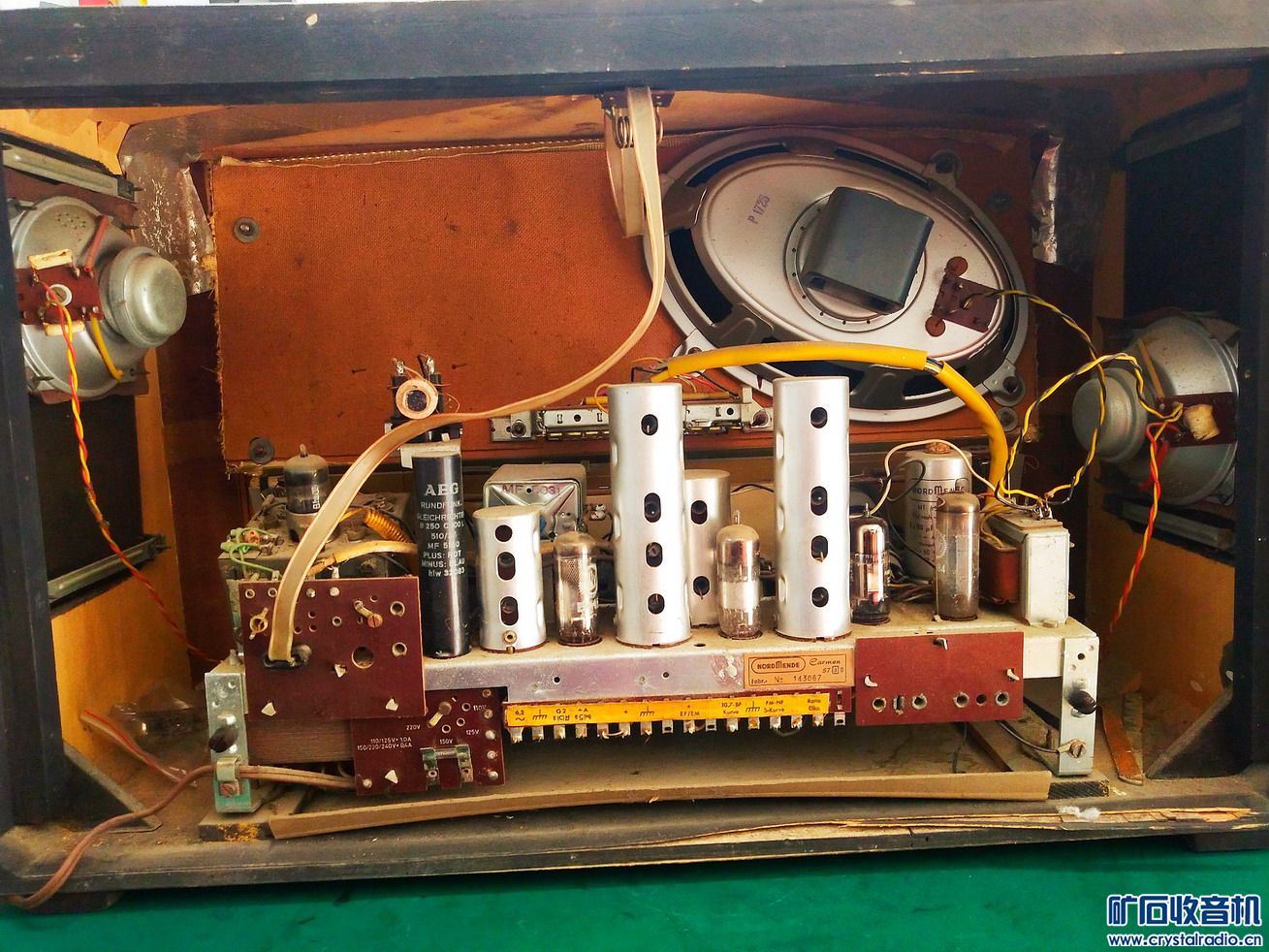

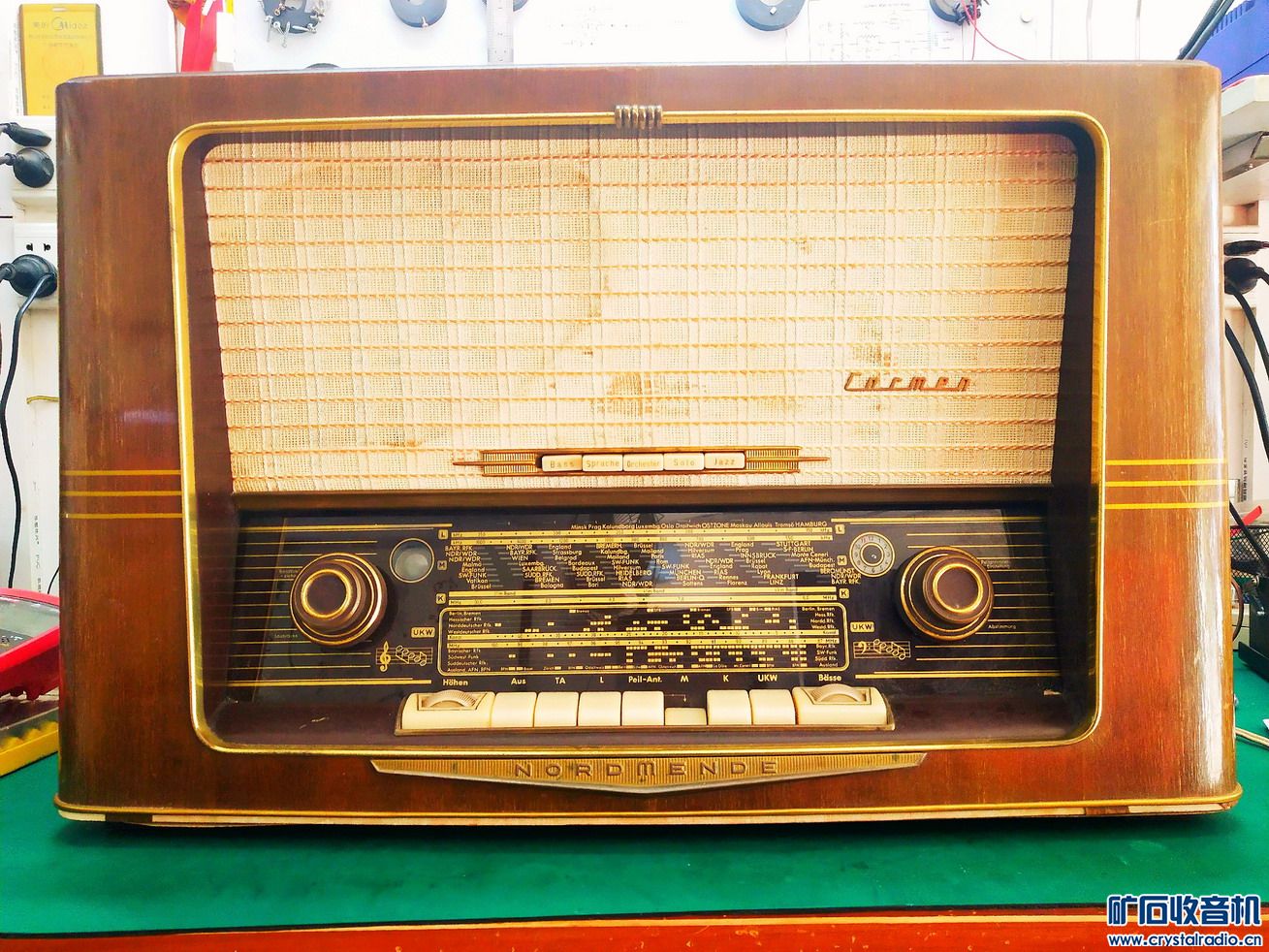

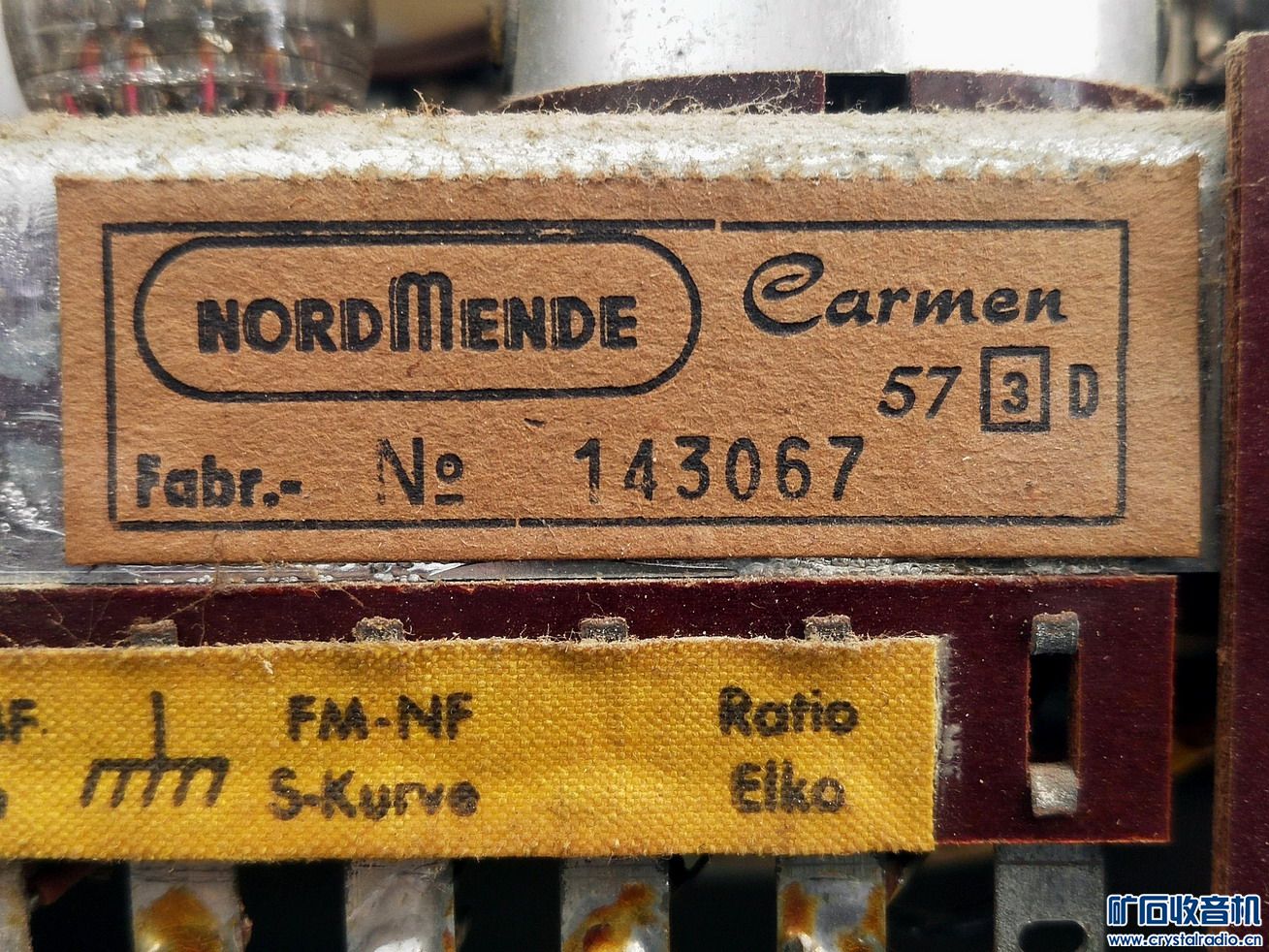

朋友海外带回一台德国诺曼底卡门电子管收音机让我修复，目前机器状态未有修复痕迹，开机灯亮，电子管亮，高压正常，喇叭里有嗡嗡低频响，拔掉EL84管子喇叭声音不变，分析电路感觉走线比较怪异，所以想求助各位坛友有没有该机的线路图？？型号是57 3 D 吧？

chenang39 · 发表于 2020-1-16 08:21:54

无烟男人发表于 2020-1-15 21:54
非常感谢朋友的援手能否发个原图给我？发到我QQ邮箱即可非常感谢加分感谢

已发送邮箱，查收。

收音机矿石 · 发表于 2020-1-15 13:00:47

无烟男人 · 发表于 2020-1-15 13:05:39

本帖最后由无烟男人于 2020-1-15 13:10 编辑

收音机矿石发表于 2020-1-15 13:00
看看这个：
https://www.radiomuseum.org/r/nordmende_carmen_57_3d.html

能否帮下载下来？？

感激不尽

收音机矿石 · 发表于 2020-1-15 13:26:24

报告版主：
这个网站要注册后才能下载他的技术图纸，俺目前不是他的注册用户。

收音机矿石 · 发表于 2020-1-15 13:29:05

记得本坛有大佬曾经在这个网站上下载并且提供过类似资源，只是实在记不清了。请版主宽恕！

chenang39 · 发表于 2020-1-15 18:50:31

原图在手机上发送不了，先上过截图。

无烟男人 · 发表于 2020-1-15 21:54:22

chenang39 发表于 2020-1-15 18:50
原图在手机上发送不了，先上过截图。

非常感谢朋友的援手能否发个原图给我？发到我QQ邮箱 877827968@QQ.COM 即可非常感谢加分感谢

dymsj · 发表于 2020-1-16 15:33:08

chenang39 发表于 2020-1-16 08:21
已发送邮箱，查收。

能否发我一份学习下,邮箱dymsj@sina.com，多谢了。

ywmxyz · 发表于 2020-1-18 06:51:04

本帖最后由 ywmxyz 于 2020-1-18 06:57 编辑

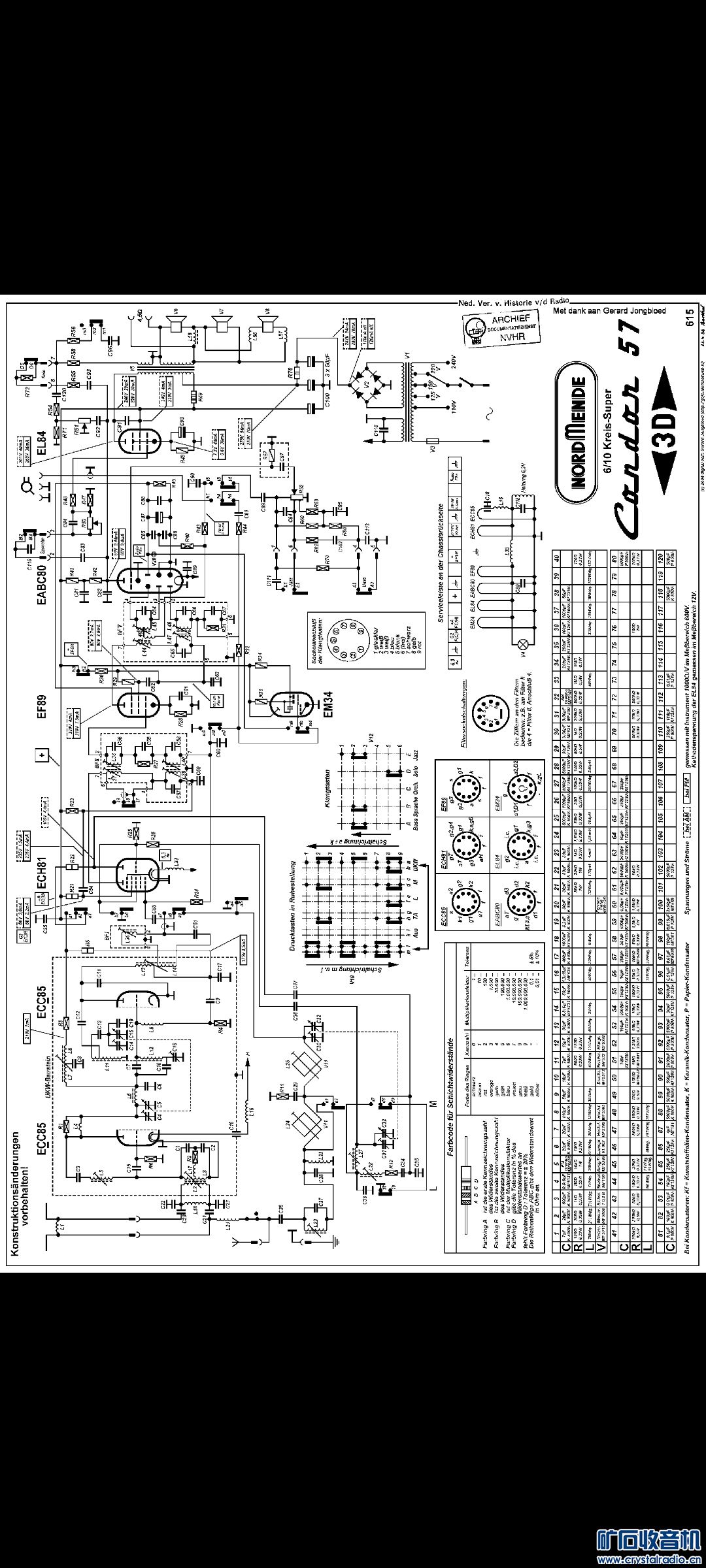

原版电路图

https://www.doctsf.com/documents ... 36268&num_fic=1

ywmxyz · 发表于 2020-1-18 23:42:46

本帖最后由 ywmxyz 于 2020-1-18 23:45 编辑

原版高清电路图Carmen 57 3D

老兵记忆 · 发表于 2020-1-19 07:48:01

拔掉功放管也响-----检查下输出变压器吧。。看看是否高压击穿了（或接地了）
