求红灯2701收音机电路原理和印板图

wyb-4116 · 发表于 2019-6-22 00:30:32

哪位朋友手里有比较清楚点的红灯2701收音机的电路原路图和印制板图，请提供一下，谢谢您！

car008 · 发表于 2019-6-22 00:55:29

我只有这个，看看行不行。

sgeli_sh · 发表于 2019-6-22 01:25:01

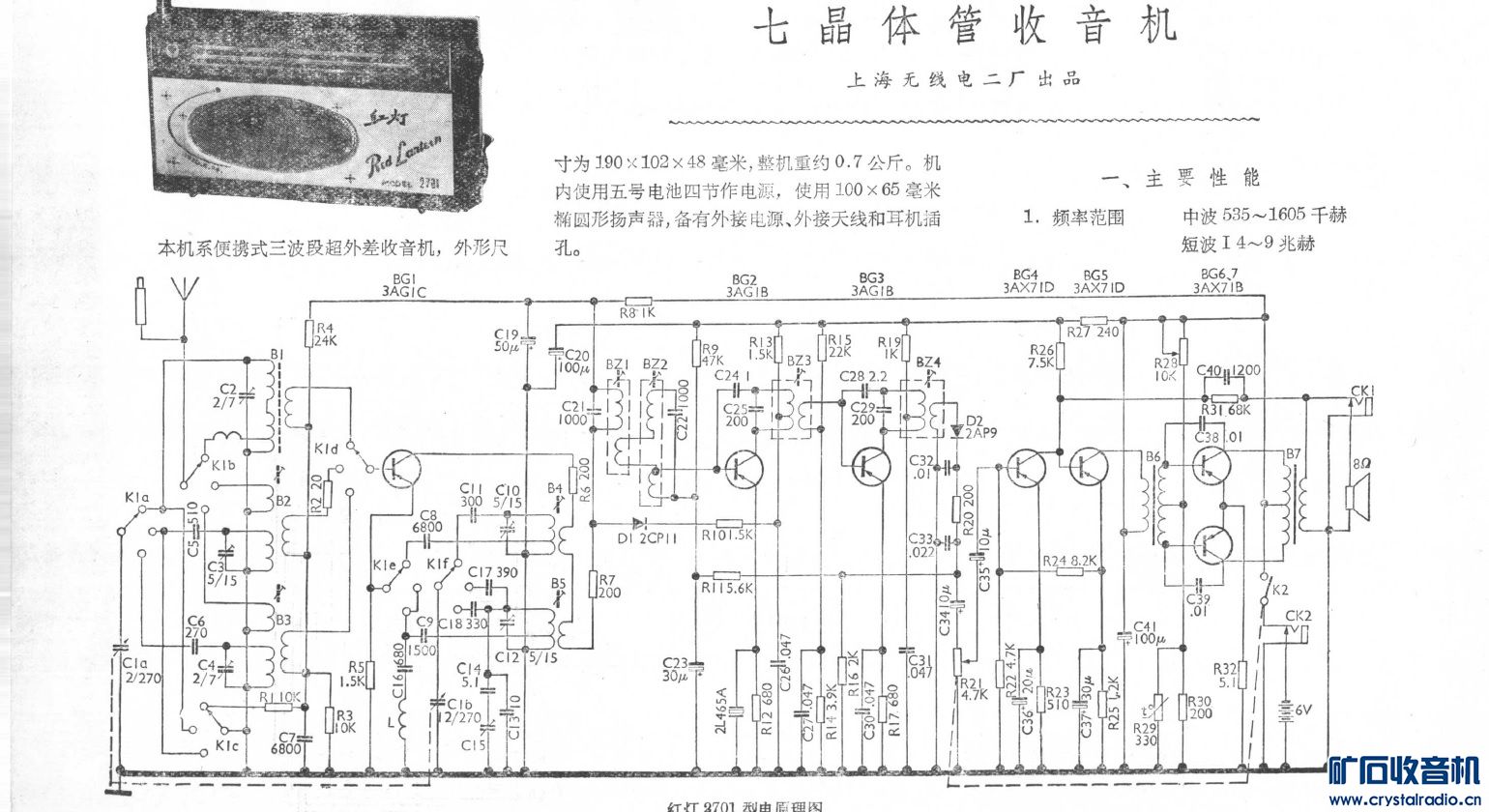

看看，够清晰乎？

sgeli_sh · 发表于 2019-6-22 01:40:04

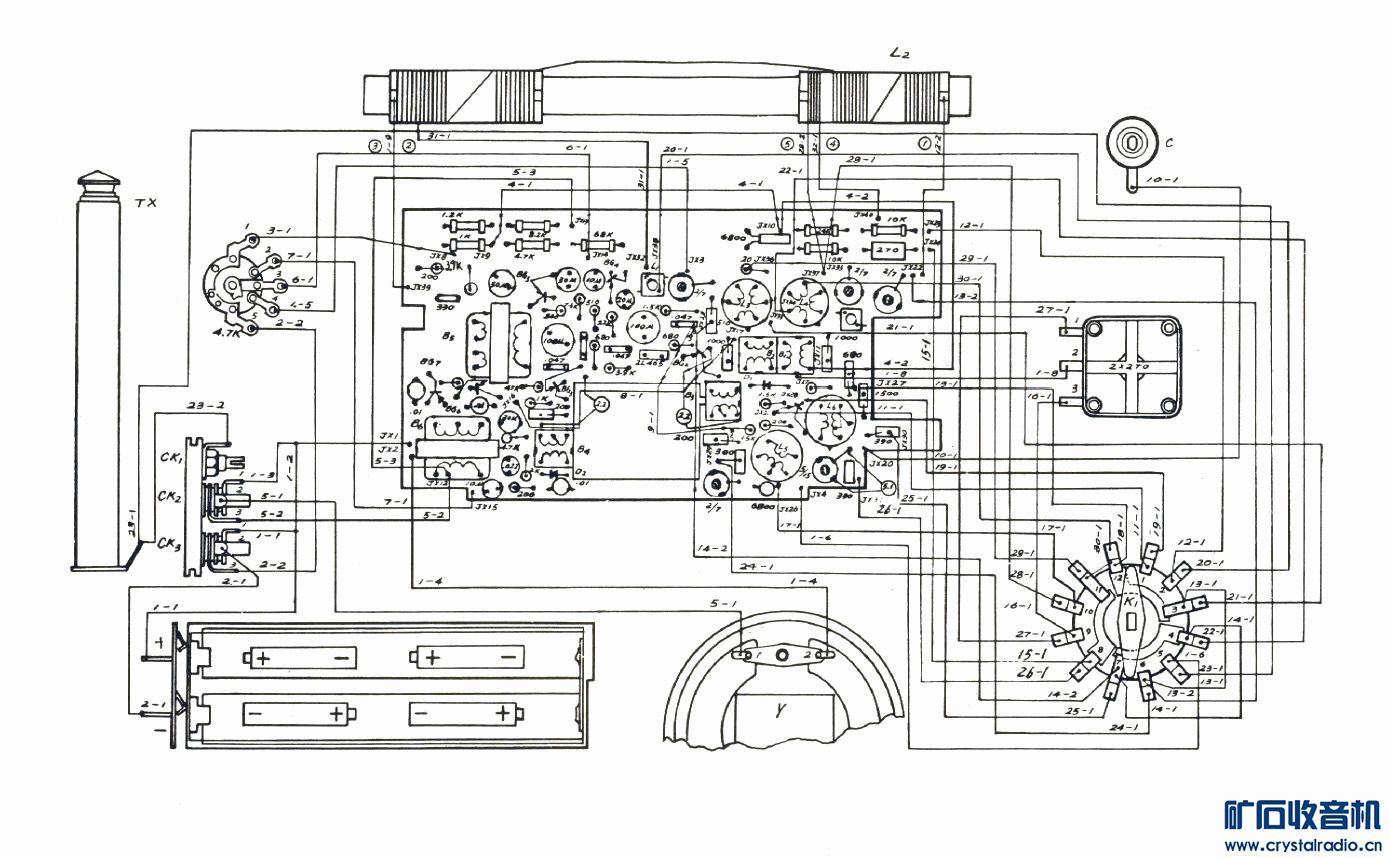

再来个拉线图

老夫闲看 · 发表于 2019-6-22 05:06:06

提示: 作者被禁止或删除内容自动屏蔽

kunlun · 发表于 2019-6-22 08:13:11

矿坛坛友真热情，乐于助人！

yclisl · 发表于 2019-6-22 10:20:36

人多力量大，还需要乐于助人的精神。

wyb-4116 · 发表于 2019-6-22 20:58:21

本帖最后由 wyb-4116 于 2019-6-22 20:59 编辑

哈哈，谢谢楼上的坛友们，你们的图太好了，太及时了，下载后我慢慢看，再次感谢了！

矿坛是个藏龙卧虎的地方，祝万能的矿坛坛友健康快乐！

胆中胆 · 发表于 2019-6-27 14:57:10

我也有就没机会表现，大侠手快！！！

mirage888 · 发表于 2019-6-27 15:12:18

正好有用，谢谢分享

顺风雨 · 发表于 2019-6-29 17:44:27

好图。

cooleaf · 发表于 2020-6-18 10:44:08

二楼乐于助人，赞一个！！！

fzh547611 · 发表于 2020-6-18 12:14:02

sgeli_sh 发表于 2019-6-22 01:25
看看，够清晰乎？

够清晰呼？把“呼”去了，够清晰。

河州小剑客 · 发表于 2022-1-13 15:32:16

谢谢楼上的朋友们，好图，已下载

匹诺曹 · 发表于 2022-1-14 20:52:42
