求好心人分享海燕T321收音机印刷电路图

wwkj91 · 发表于 2020-5-5 22:20:18

laoou18 · 发表于 2020-5-5 22:42:19

wwkj91 发表于 2020-5-5 22:20
已发

非常感谢！已全部下载。

yangfeng · 发表于 2020-5-25 19:54:23

wwkj91 发表于 2019-6-20 17:31
留个邮箱，发你几本收音机电路图

我对比了一下7楼朋友的电路图，电位器接线和我实物机器不一样，请发份你的，我参考一下，858025418@qq.com，谢谢。

白居不易 · 发表于 2020-5-25 20:34:12

本帖最后由白居不易于 2020-5-25 20:46 编辑

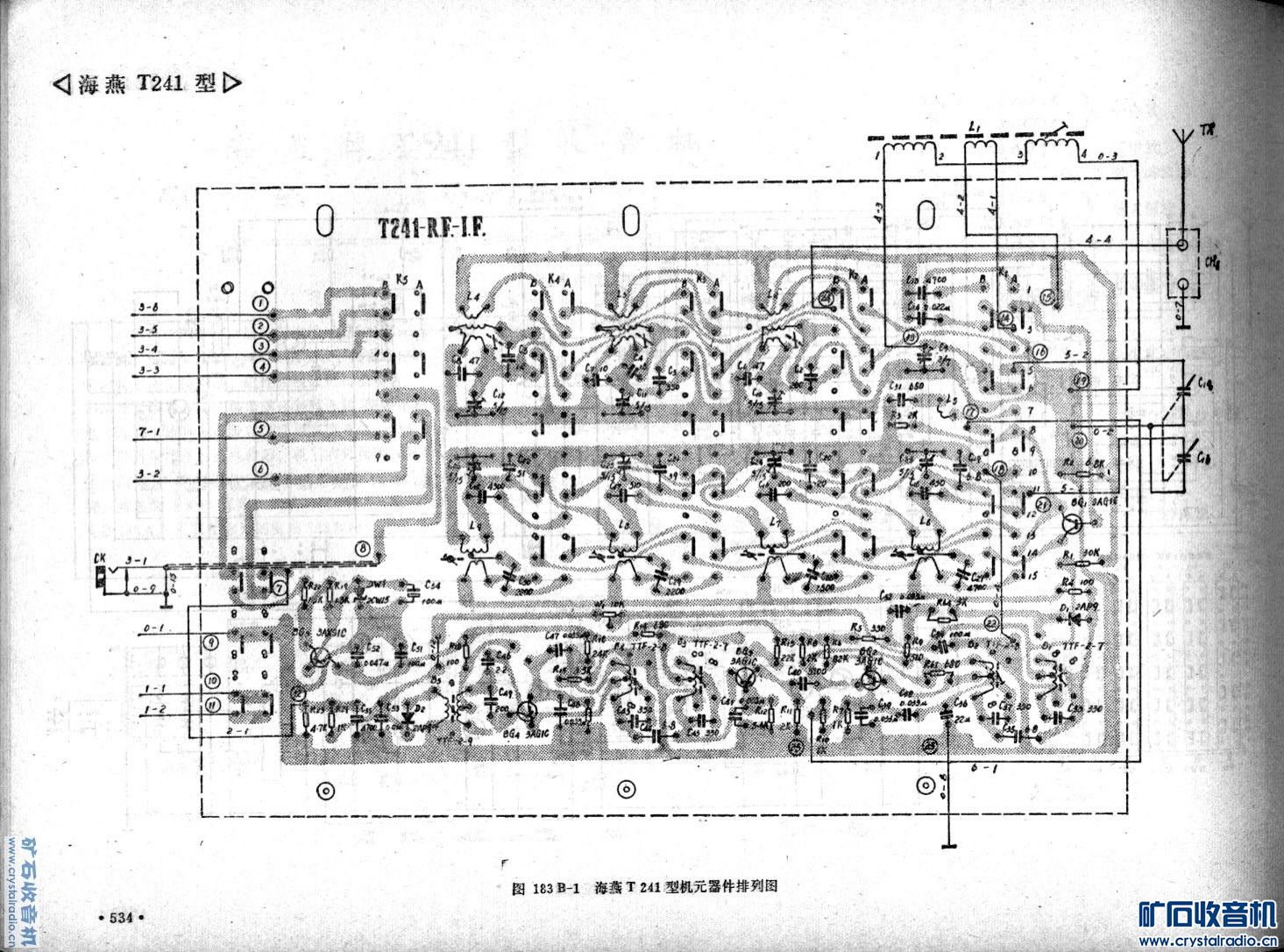

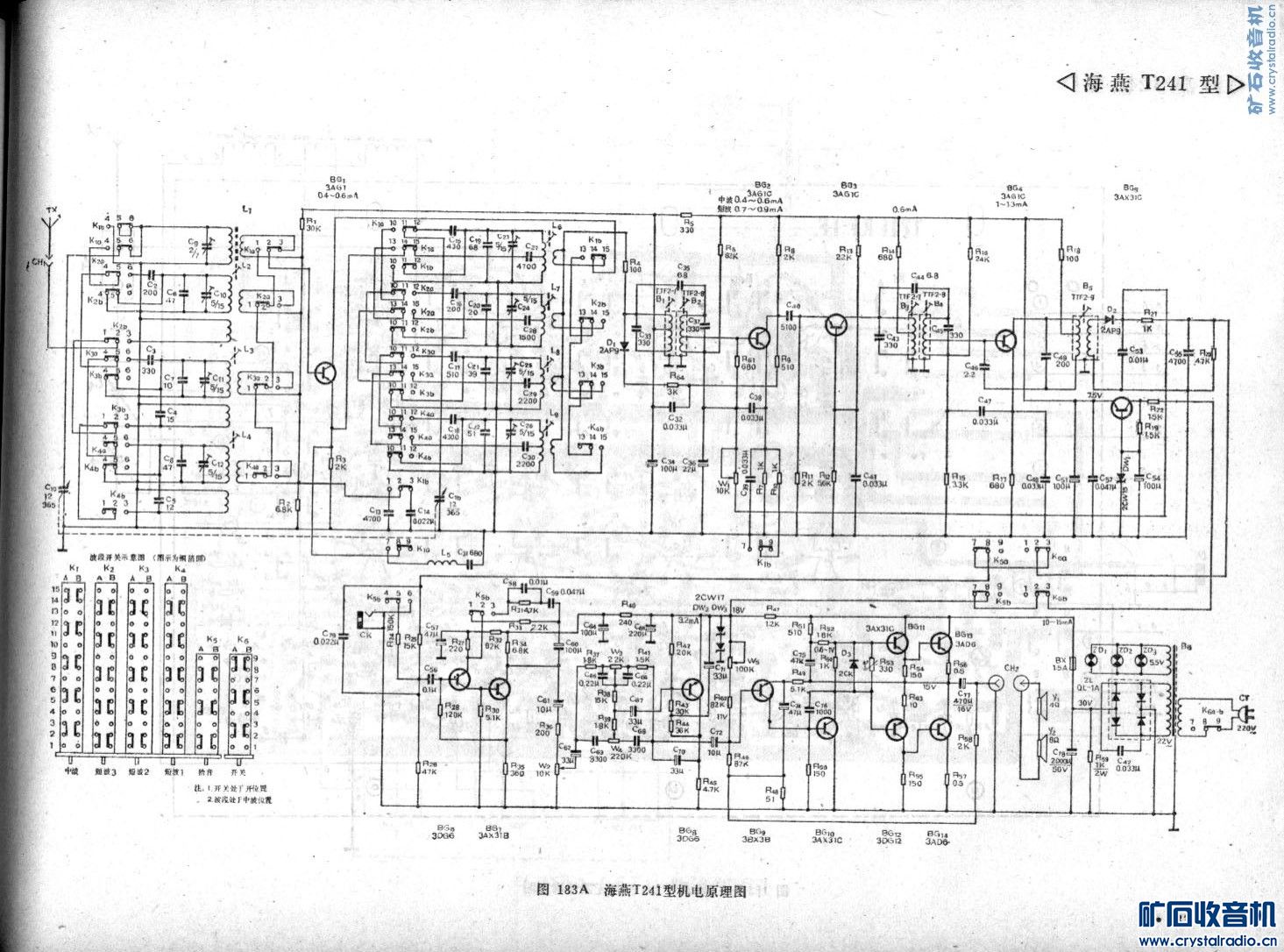

海燕T241电路及印刷电路板：

涧边草 · 发表于 2020-5-25 20:40:51

本帖最后由涧边草于 2020-5-25 20:44 编辑

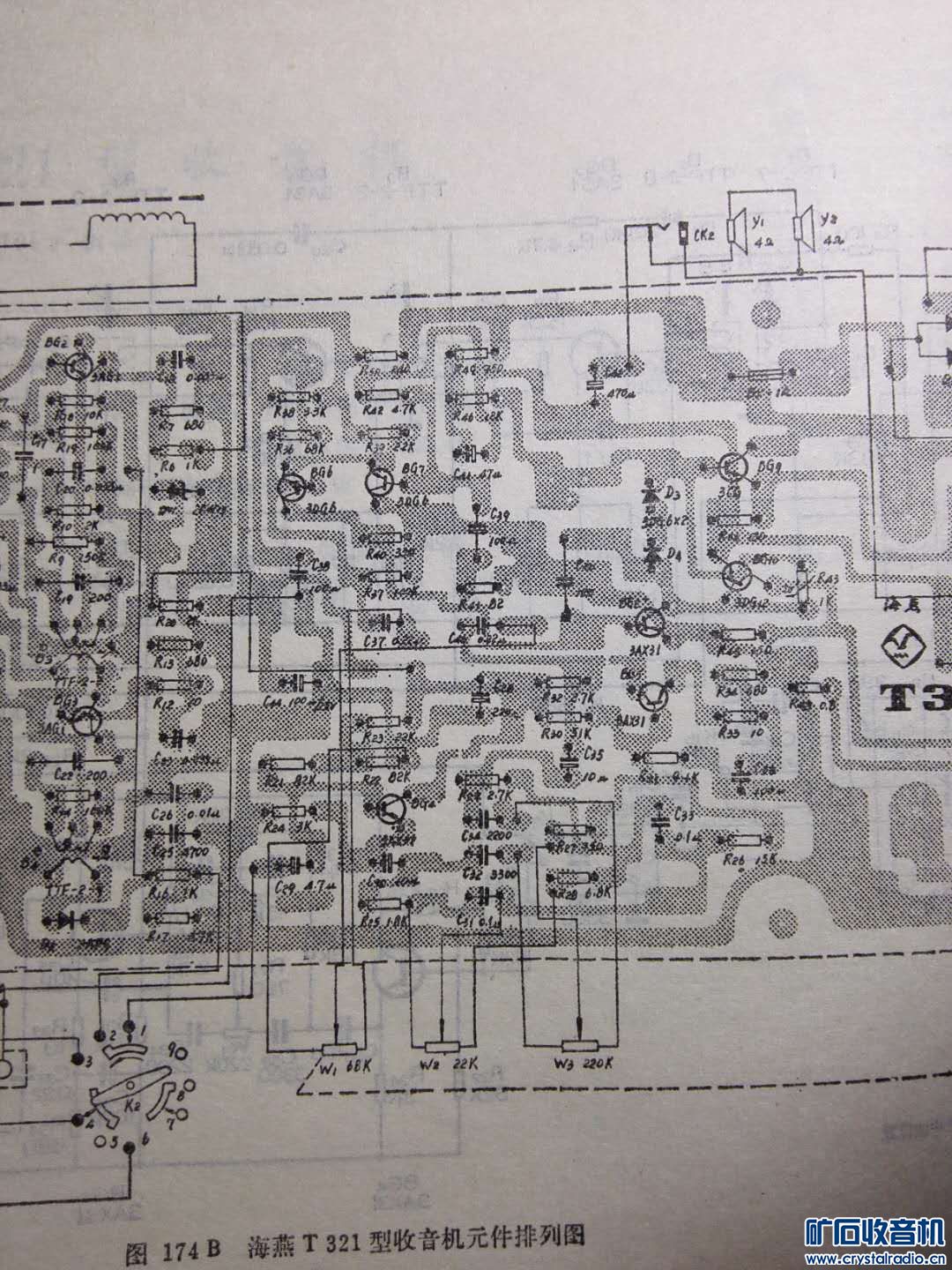

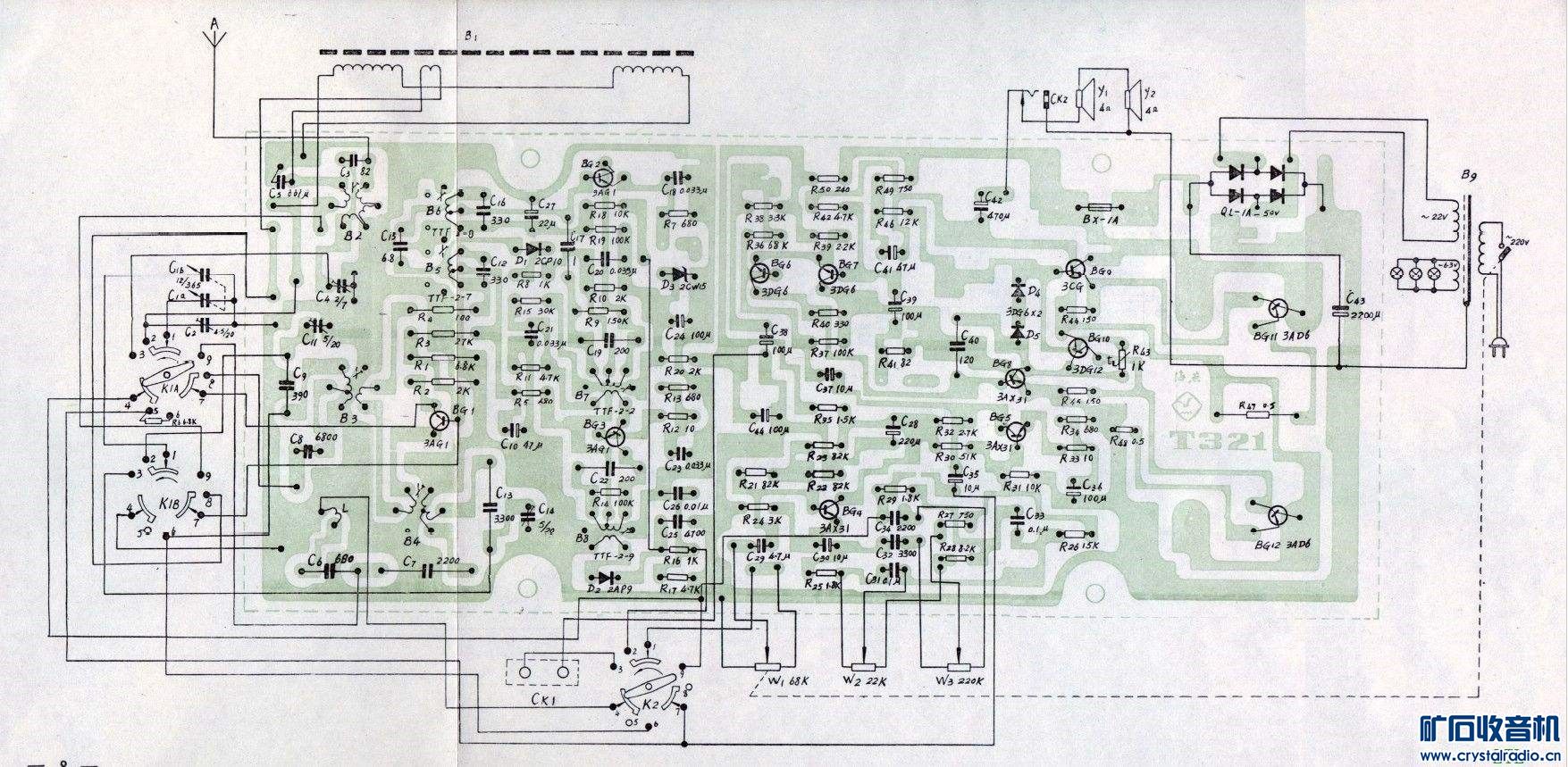

这是T321的PCB图和机器的实际接线图。
白版老师发的是T241图。

wangfh99 · 发表于 2020-12-7 22:38:26

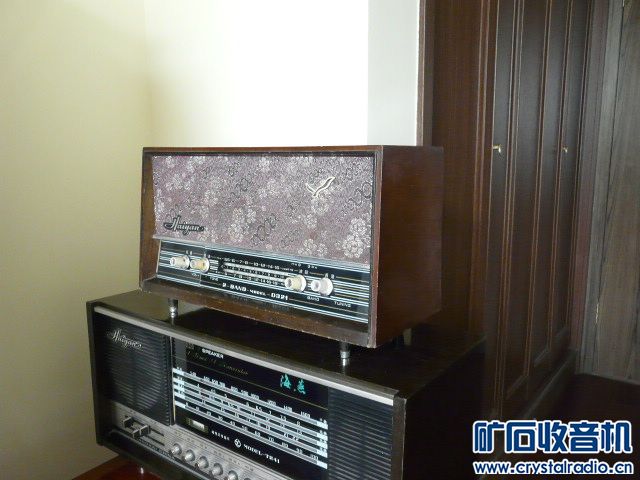

好机器，也有一台，有时间好好打理一下

港城华仔 · 发表于 2023-2-20 11:20:31

邮箱：193501@qq.com 求t321电路图和印刷版图，谢谢！！！

港城华仔 · 发表于 2023-2-24 08:53:53

wwkj91 发表于 2019-6-20 17:31
留个邮箱，发你几本收音机电路图

求图纸：谢谢！！！
193501@qq.com

风停云A · 发表于 2023-7-12 14:26:50

本帖最后由风停云A 于 2023-7-12 14:30 编辑

我来顶一下，附上T321的电路图。不知道你是否还需要。

阳光假日 · 发表于 2023-7-14 16:33:01

都是热心人，来这里心里感觉很温暖
