推荐大家一个几乎万能的开关电源小芯片

zwsxzhong · 发表于 2019-5-14 17:08:21

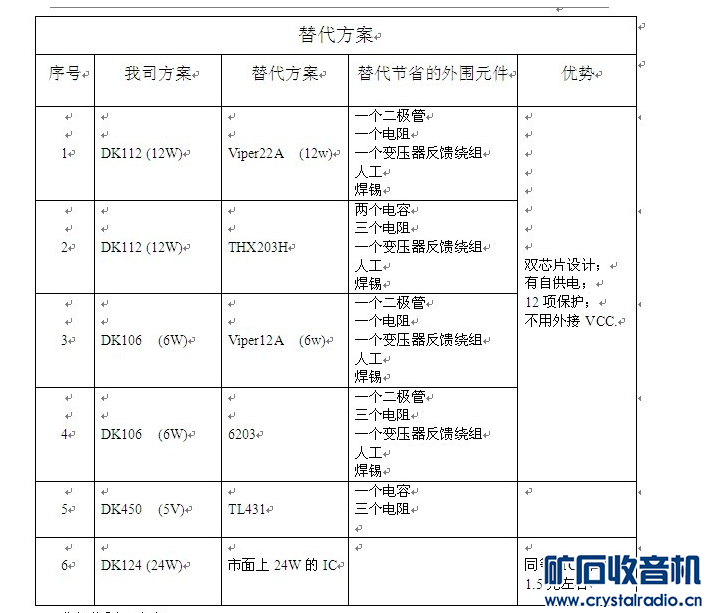

今天维修户户通机顶盒，发现一个炸裂的开关电源小芯片，DK112 网上查看电路图，外围线路特别简单，几乎可以很方便代用此类其他型号开关电源小芯片。

逍遥客 · 发表于 2019-5-14 18:11:45

提示: 作者被禁止或删除内容自动屏蔽

zwsxzhong · 发表于 2019-5-14 17:09:42

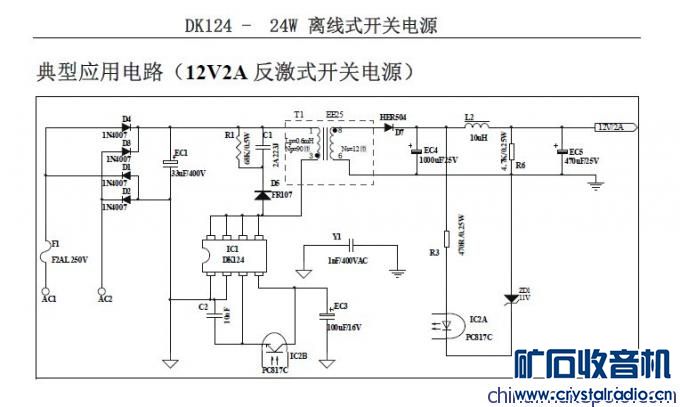

补充第二张图

zwsxzhong · 发表于 2019-5-14 17:11:03

补充第二张图

农民 · 发表于 2019-5-14 17:46:08

这个芯片只适合动态范围小的负载使用，使用动态范围大的突变负载时容易保护。

hulaoxia · 发表于 2019-5-14 18:34:52

它和早期的top***系列单片电源电路比有什么特点和优势。

爱你矿坛 · 发表于 2019-5-14 18:57:02

谢谢楼主的资料！

全力以赴 · 发表于 2019-5-14 19:45:37

没有过流点调整，是靠变压器参数来保护的。过载电流可以拉到输出电流2-3倍。

869513653 · 发表于 2019-5-15 12:14:15

感谢楼主无私分享。

twb777 · 发表于 2019-5-19 13:15:15

感谢你的分享，学习

bga201 · 发表于 2019-5-27 06:41:49

很多电路类似，手上有个类似的但居然无变压器，不知怎降压！。

zwsxzhong · 发表于 2019-5-27 08:28:33

bga201 发表于 2019-5-27 06:41
很多电路类似，手上有个类似的但居然无变压器，不知怎降压！。

至少有一个电感线圈吧？你可以参照电磁炉里VIPer22电路。

红色石头 · 发表于 2019-6-11 10:48:13

这个最低实际启动电压50v够吗

yrxinxin · 发表于 2019-6-11 14:00:22

和TOP系列不是差不多嘛

海洋DZ · 发表于 2019-6-11 14:08:20

本帖最后由海洋DZ 于 2019-6-11 14:16 编辑

DK112兼容VIPER22ALED

开关电源控制芯片DK112产品特点
全电压输入 85V—265V。
内置 700V 功率管。
芯片内集成了高压恒流启动电路，无需外部启动电阻。
专利的自供电技术，无需外部绕组供电。
待机功耗小于 0.3W。
65KHz PWM 开关频率。
内置变频功能，待机时自动降低工作频率，在满足欧洲绿色能源标准（ < 0.3W
同时，降低了输出电压的纹波。
内置斜坡补偿电路，保证在低电压及大功率输出时的电路稳定。
频率抖动降低 EMI 滤波成本。
过温、过流、过压以及输出短路，次级开路保护。
4KV 防静电 ESD 测试。
