求一老旧收音机的电原理图

小严

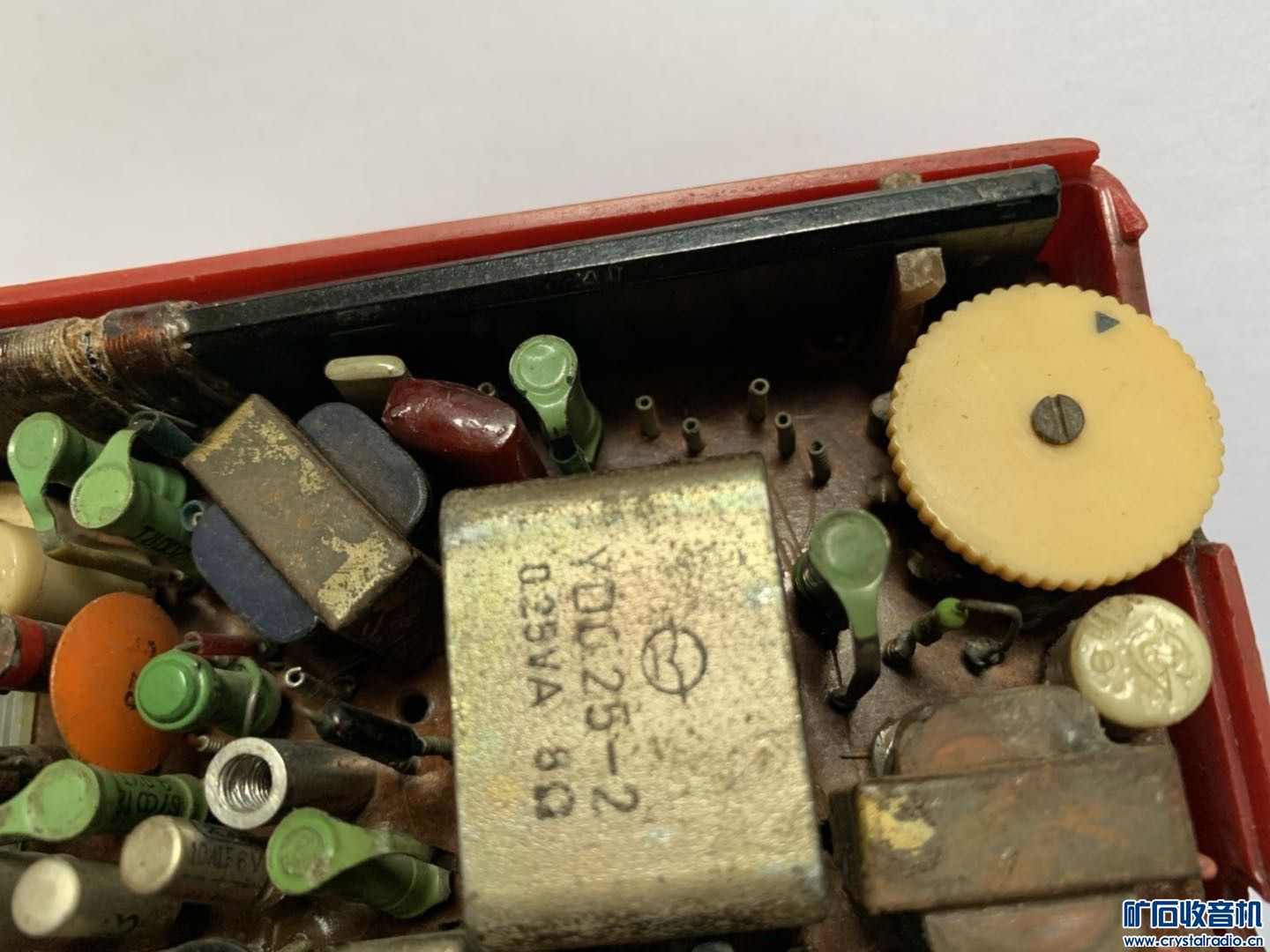

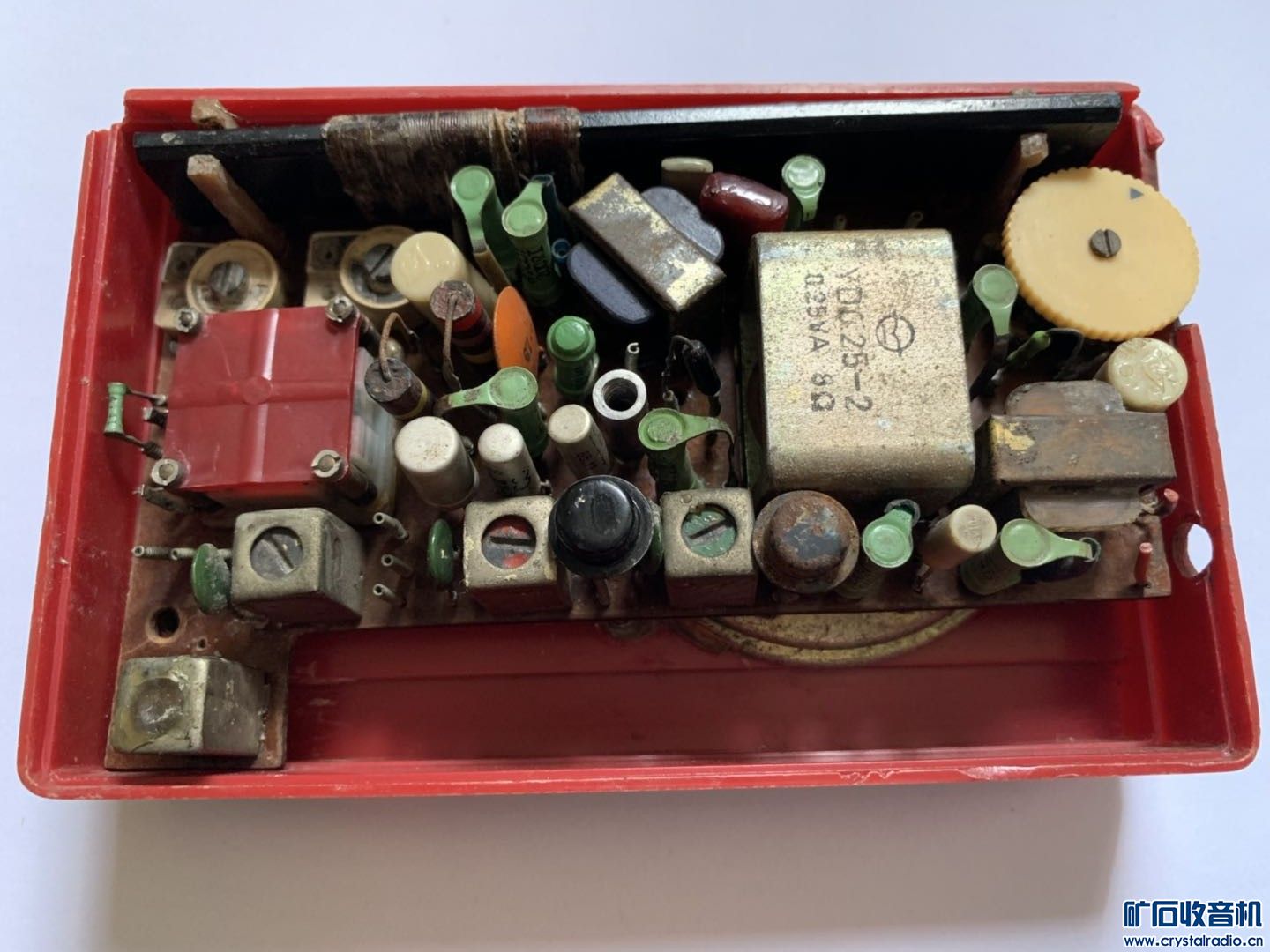

到手时，经检查初步发现：该机应该为当时哪位前辈的组装机，主板上有缺件，少了几个草帽管、一至二个瓷片电容以及别的元器件暂时不懂？

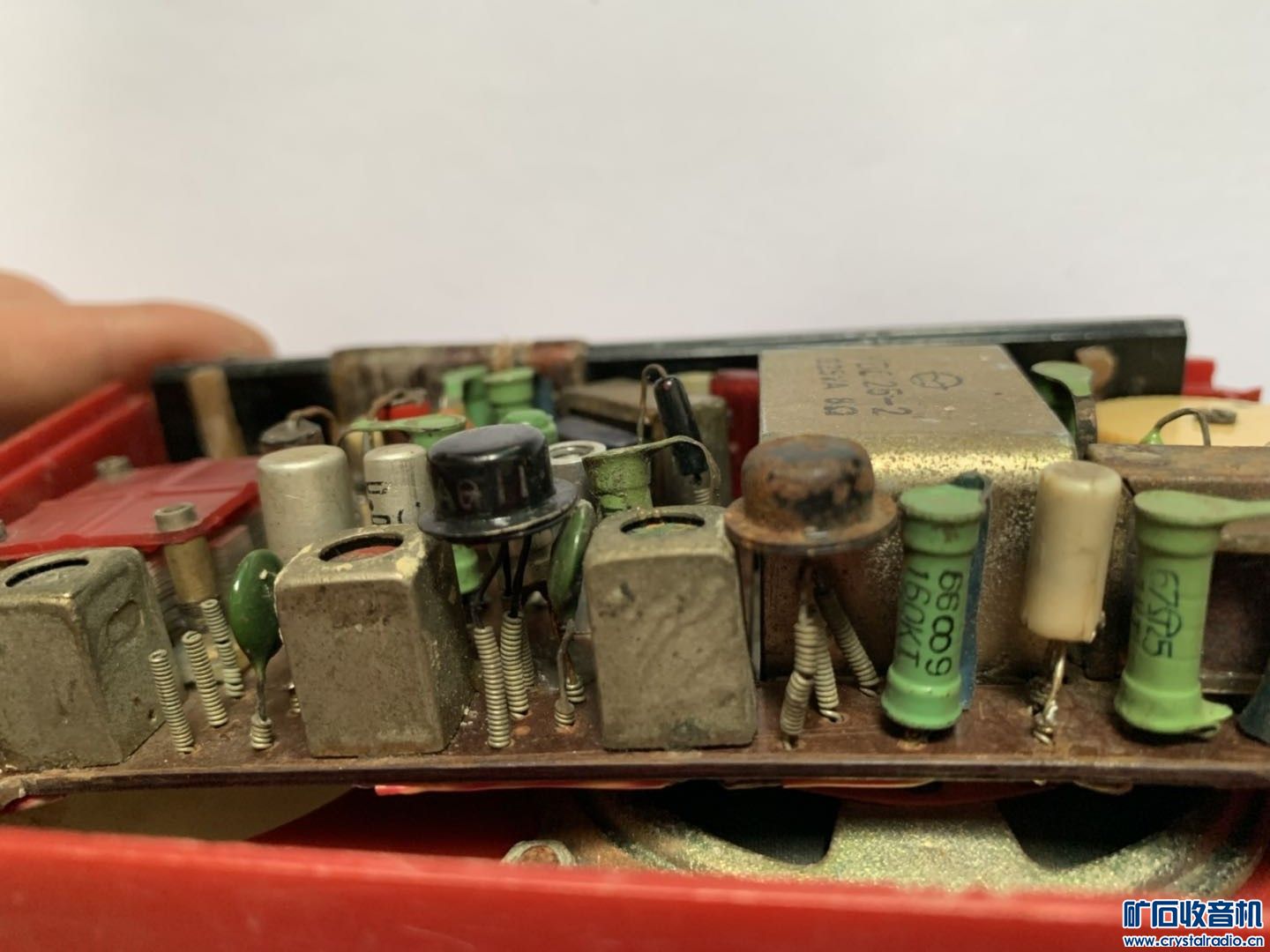

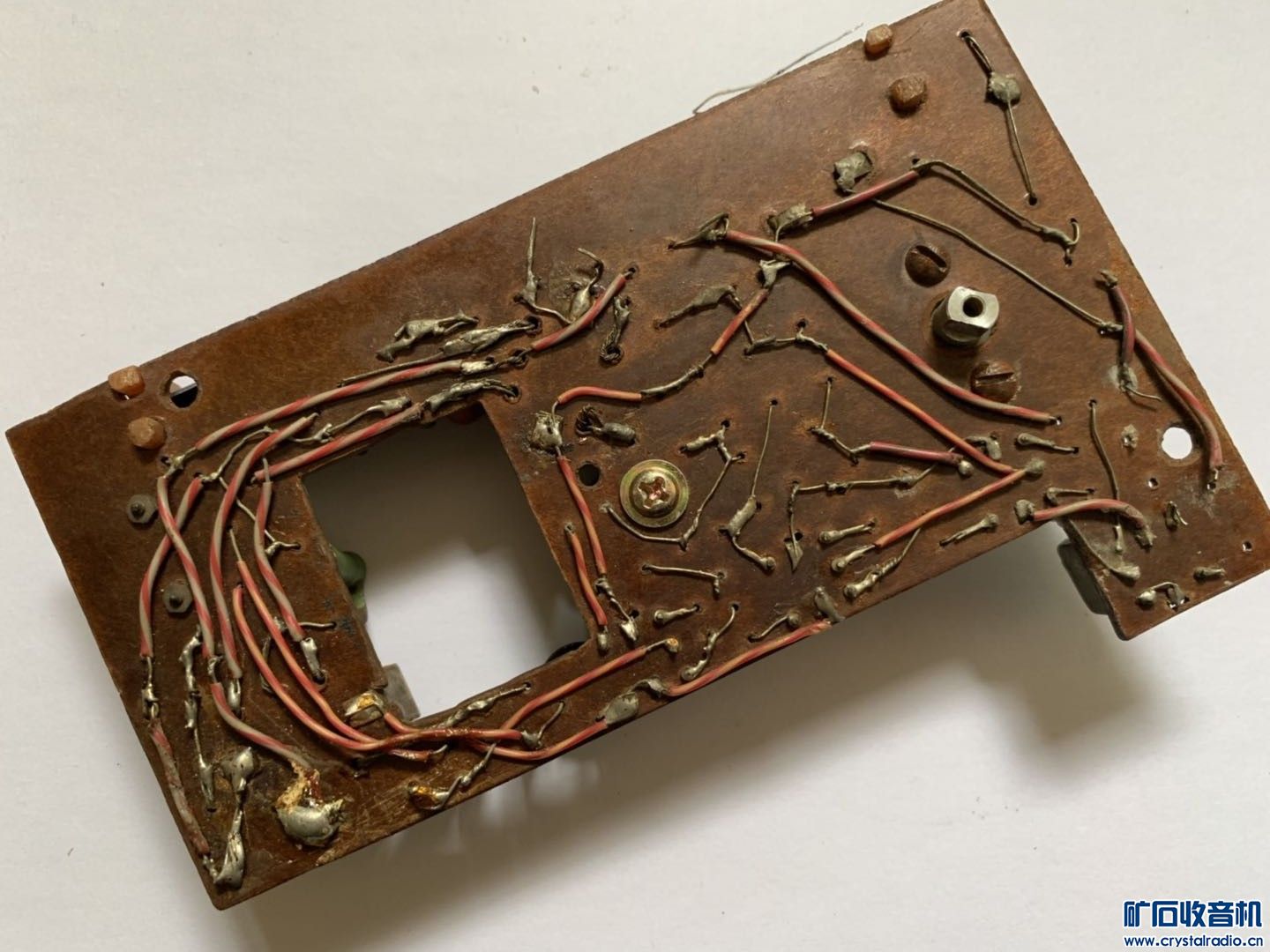

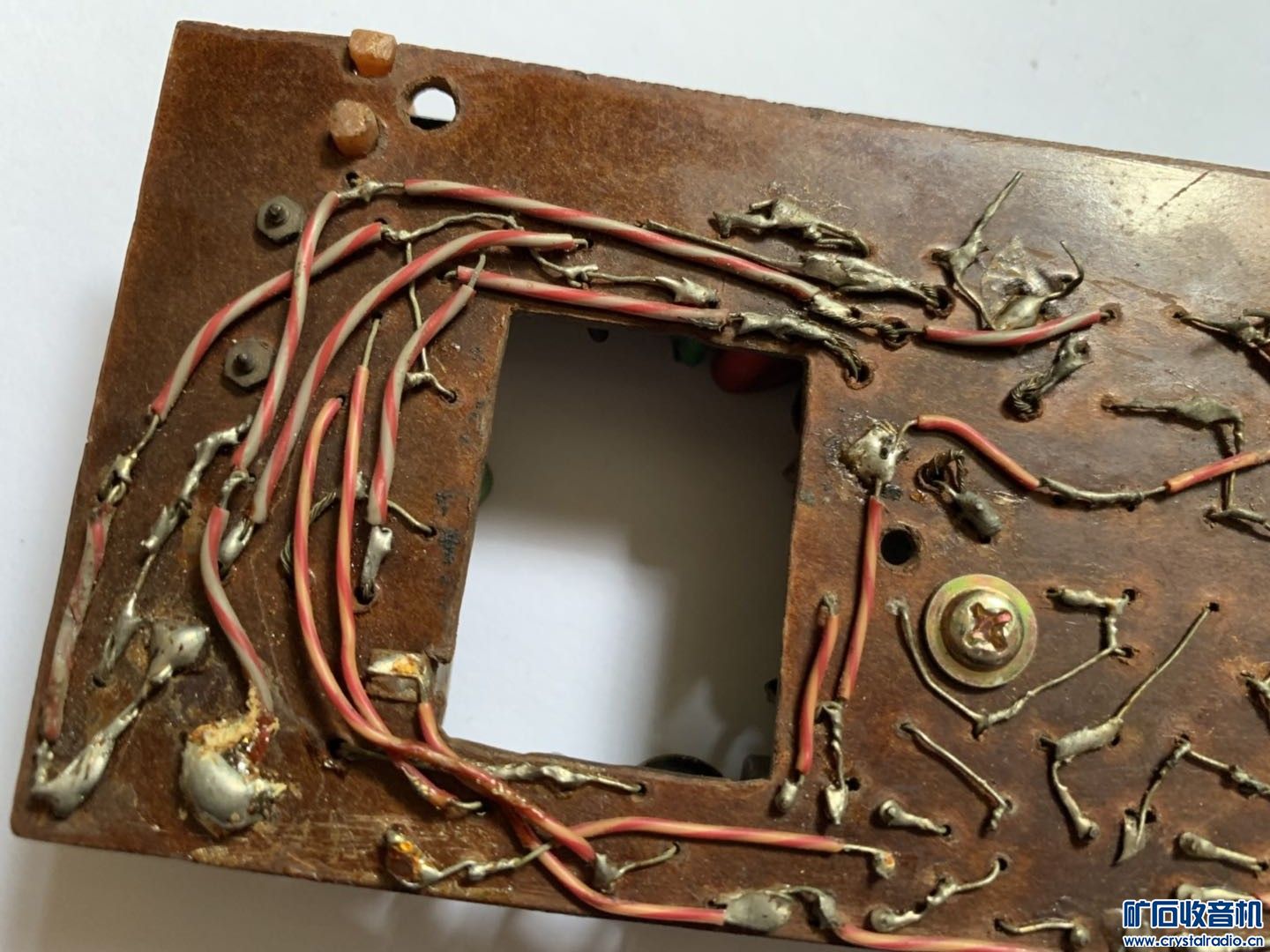

该机磁棒天线、耳机插座、喇叭等全部断线分离，双连调谐器也少了外壳。背面不是通常的印刷线路板，而是人工飞线进行各元器件的连接。

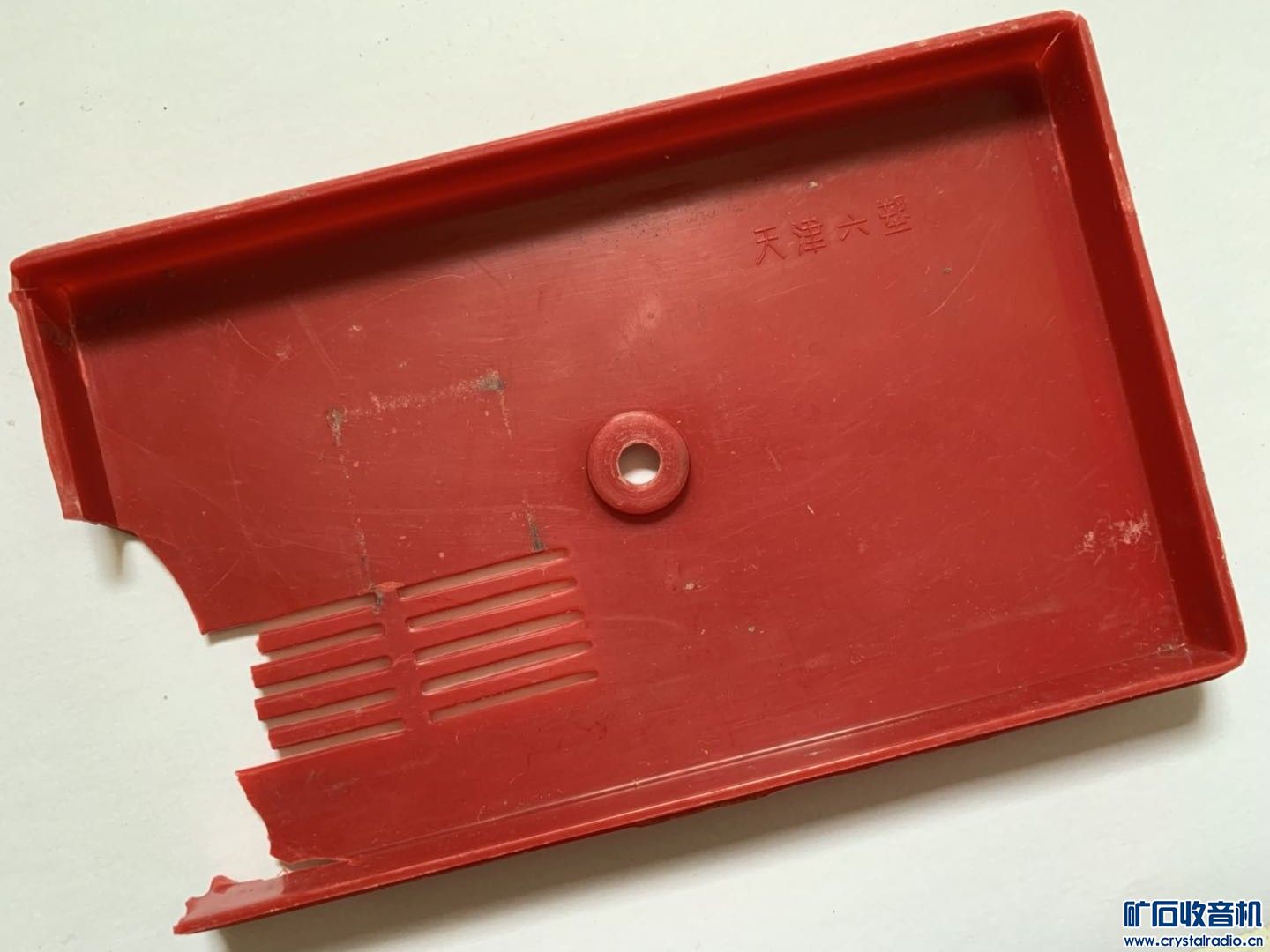

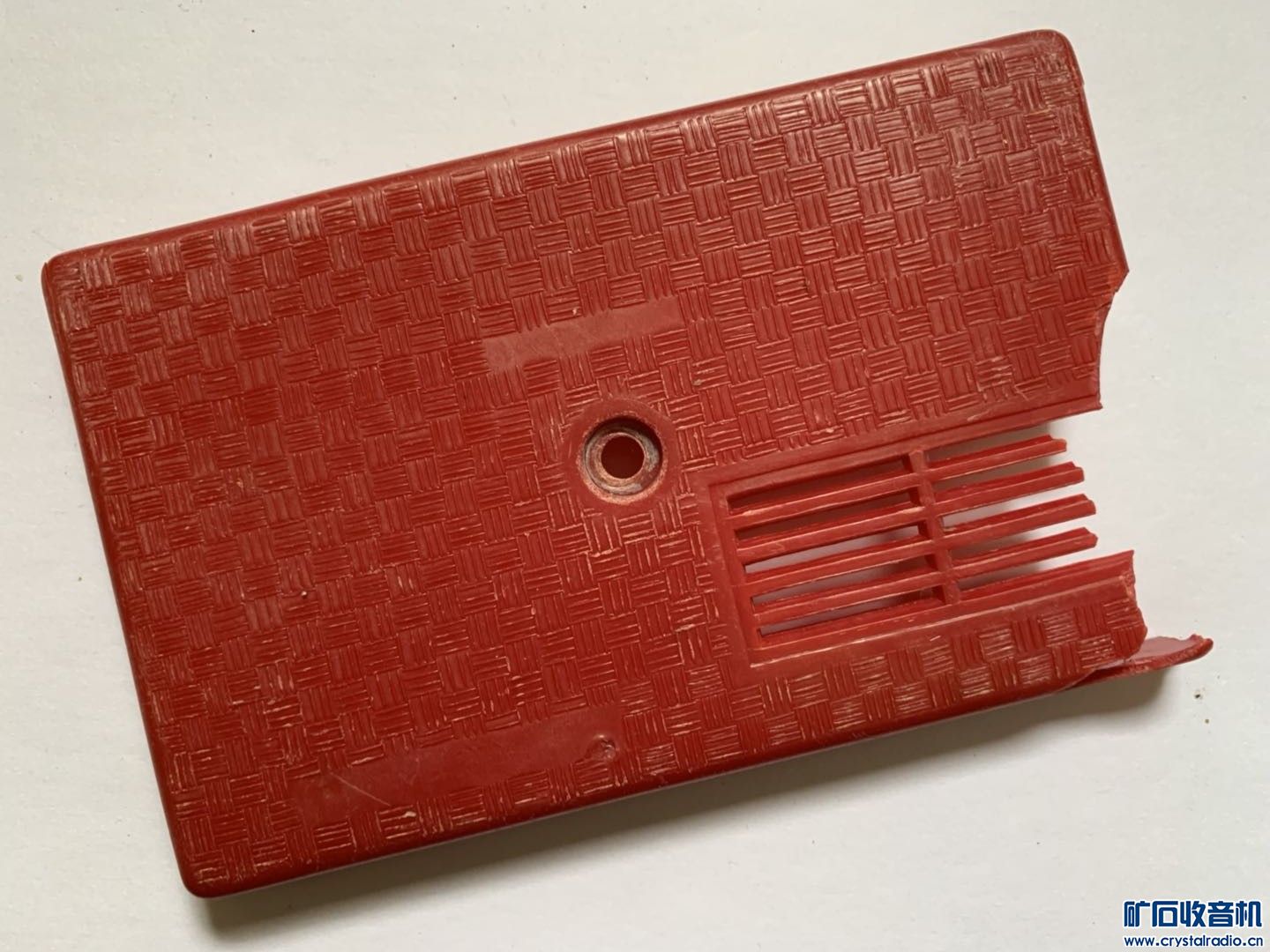

外壳破旧不堪，因为上面有那个时代林某的题词，外加采用了草帽管，感觉应该是有点年份的机子，想修旧如旧好让她重新发声，无奈本人技术有限，现特向坛里前辈指教维修，并希望能找到此类机子的电路原理图，以便于修复！感谢大家百忙之中帮忙了。。。谢谢！


点击添加图片，无反应，换浏览器也不行！急人啊（经坛友提示，换用了2345浏览器后，可以完美上传图片了）

小严

有点晕了，怎么上不了图片了？摸索中。。。请稍等！

添加图片没反应？很久没发帖了！不知道这是啥了？哪位朋友知晓的说说，谢了。

rzzjw

点击此处按钮，选择上传图片文件，就可以上图了。

小严

rzzjw 发表于 2019-4-20 17:48
点击此处按钮，选择上传图片文件，就可以上图了。

就是按这个无反应啊！谢谢，真心不懂哪里问题了

rzzjw

要不就要换浏览器。好多网友说换浏览器，比如IE，就可以了。我用的2345浏览器，一直很正常。

小严

rzzjw 发表于 2019-4-20 17:50
要不就要换浏览器。好多网友说换浏览器，比如IE，就可以了。我用的2345浏览器，一直很正常。

我刚才发帖是用360的，然后也改用IE去编辑，也是不行！看来的再想办法了，谢谢你了！

justmexx

传图问题 换浏览器部分人还是不能传 真没办法 你高清图传百度云盘 放链接在帖里

小严

rzzjw 发表于 2019-4-20 17:50
要不就要换浏览器。好多网友说换浏览器，比如IE，就可以了。我用的2345浏览器，一直很正常。

2345我下载了，现在应该可以了，真心感谢你了！

小严

justmexx 发表于 2019-4-20 17:56
传图问题 换浏览器部分人还是不能传 真没办法 你高清图传百度云盘 放链接在帖里

换用2345浏览器后可以上传了，谢谢！

justmexx

天津六塑的外壳  也有很多人diy 电路板有很多种

小严

xkb1956 发表于 2019-4-20 19:05
就是一个普通的全锗管六（七）管机，先准备几只锗管吧！

锗管有，现在找找看有没图纸？这样就能少走一些弯路！

小严

xinjianghaiya 发表于 2019-4-20 19:04
这个看起来像是高手DIY的机器

嗯哈！所以想修复她

小严

justmexx 发表于 2019-4-20 19:00
天津六塑的外壳  也有很多人diy 电路板有很多种

嗯，现在就是想想看，有没有高人凭这实物图，给弄出跟其相似的电路来，好参考！

小严

xkb1956 发表于 2019-4-20 19:25
可以随便找一个参考图，大同小异的！

手上还真心没有其相似的电路！所以只能求教于坛里高人了

fzh547611

        这是DIY的6管或者7管超外差收音机电路，过去的电路图基本可以通用。
