测试二极管RD

安庆矿友 · 发表于 2019-4-20 08:22:24

初步测试BAT85二极管RD
由于R2是普通电位器，调节中有点困难，如果换成精密多圈电位器估计会好很多
测试结果有误差，谨作参考

安庆矿友 · 发表于 2019-4-20 08:28:09

从图中看20mv---200mv反向电流只增加了一倍左右，符合二极管伏安曲线
下一步完善下测试提高测试精确度

安庆矿友 · 发表于 2019-4-20 08:52:35

表中单位错误重新发张数据

安庆矿友 · 发表于 2019-4-20 08:56:45

正确的这张

gxg0000 · 发表于 2019-4-20 10:09:17

bat85手册中的反向漏电流IR最大值不超过2uA，实测表格中的数据怎么会超很多啊

安庆矿友 · 发表于 2019-4-20 10:46:46

gxg0000 发表于 2019-4-20 10:09
bat85手册中的反向漏电流IR最大值不超过2uA，实测表格中的数据怎么会超很多啊

前两张图单位错误
后面一张改过来了，单位是nA

gxg0000 · 发表于 2019-4-20 10:59:31

正反向电阻比值一栏数据非常实用，直接可以反映检波效率

weirenmin · 发表于 2019-4-20 12:53:24

gxg0000老师又有新作了

安庆矿友 · 发表于 2019-4-20 18:27:15

这张清淅一些

未成之佛 · 发表于 2019-4-20 22:36:17

这是个矿机基础研究工作啊

安庆矿友 · 发表于 2019-4-21 08:15:59

本帖最后由安庆矿友于 2019-4-21 09:10 编辑

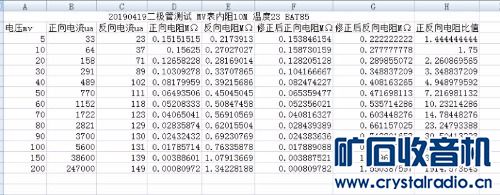

20190419  BAT85二极管测试 MV表内阻10MΩ 温度23度  电压单位mV  电流单位nA 电阻单位MΩ
电压正向电流反向电流正向电阻反向电阻修正后正向电阻修正后反向电阻正反向电阻比值修正后正向电流修正后反向电流
5          33       23    0.151515 0.217391  0.153846154 0.222222222    1.444444444                32.5    22.5
10          64       37    0.15625  0.270270 0.158730159 0.277777778    1.75                            63       36
20       158       71    0.126582 0.281690  0.128205128 0.289855072    2.260869565                156       69
30       291       89    0.103092 0.337078  0.104166667 0.348837209    3.348837209                288       86
40       489    102    0.081799 0.392156  0.082474227 0.408163265    4.948979592                485       98
50       770    111    0.064935 0.450450  0.065359477 0.471698113    7.216981132                765       106
60    1152    118    0.052083 0.508474  0.052356021 0.535714286    10.23214286             1146       112
70    1722    123    0.040650 0.569105  0.040816327 0.603448276    14.78448276             1715       116
80    2821    129    0.028358 0.620155  0.028439389 0.661157025    23.24793388             2813       121
90    3700    130    0.024324 0.692307  0.024383636 0.743801653    30.50413223             3691       121
100    5600    131    0.017857 0.763358  0.017889088 0.826446281    46.19834711             5590       121
150 38600    139    0.003886 1.079136  0.003887521 1.209677419    311.1693548             38585       124
200 247000 149    0.000809 1.342281  0.000809782 1.550387597    1914.573643             246980       129

安庆矿友 · 发表于 2019-4-21 19:21:52

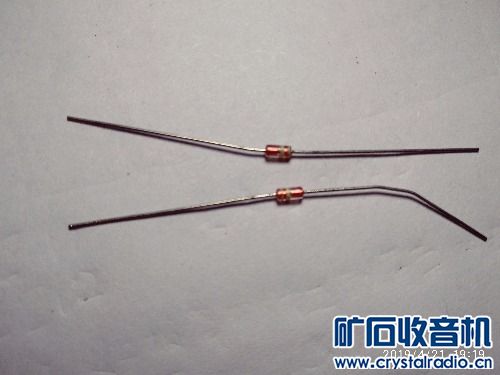

网上刚买的1ss106二极管
测得5mv的RD1.7MΩ
