两台古董稳压器跟大家分享一下

爱电子小强 · 发表于 2019-4-7 22:30:21

RT

一台电子管的，一台伺服式的，都比较罕见，比较奇怪的是，这两种结构都是同一个时代的东西，红色这台伺服式的也是现在大多数稳压器的结构，这么超前的么。

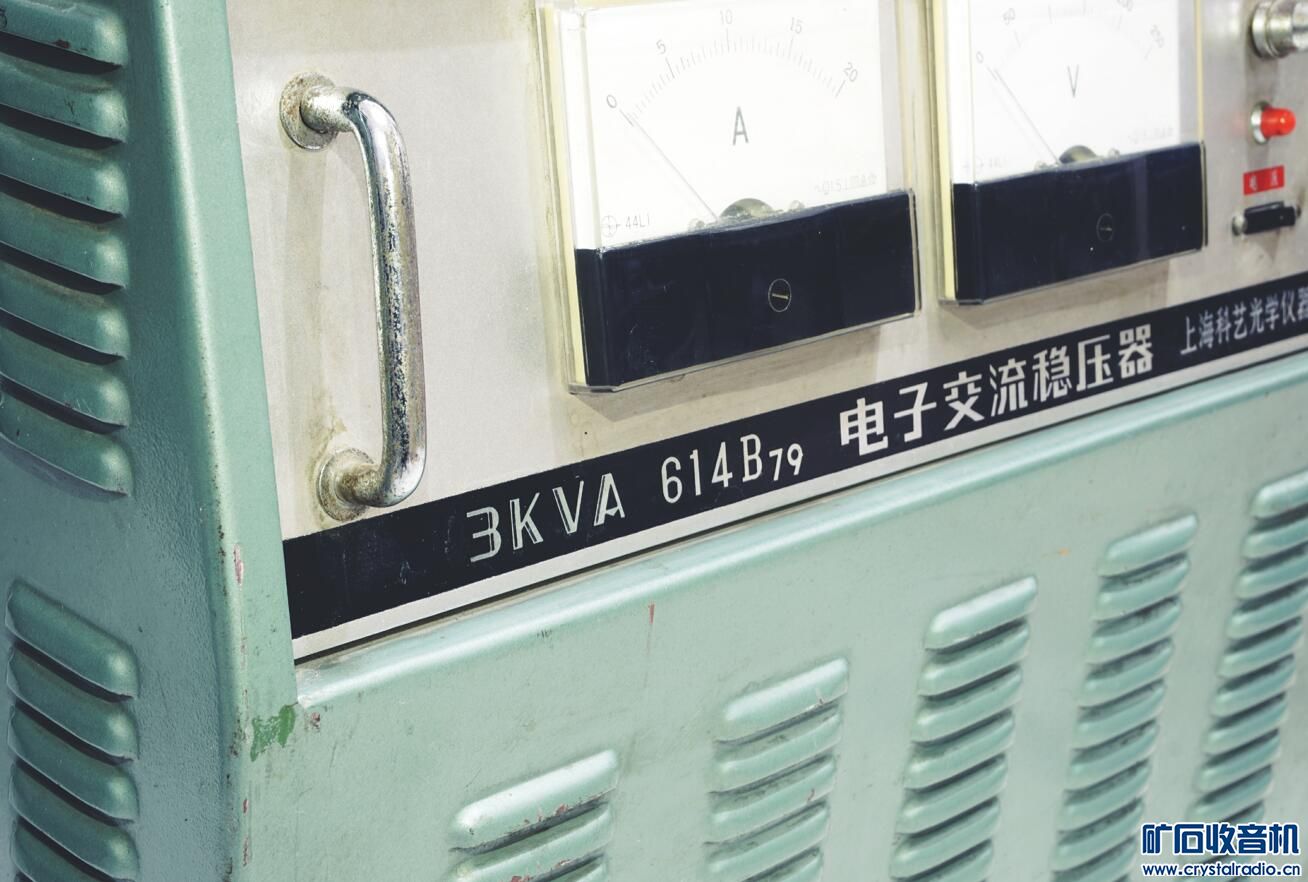

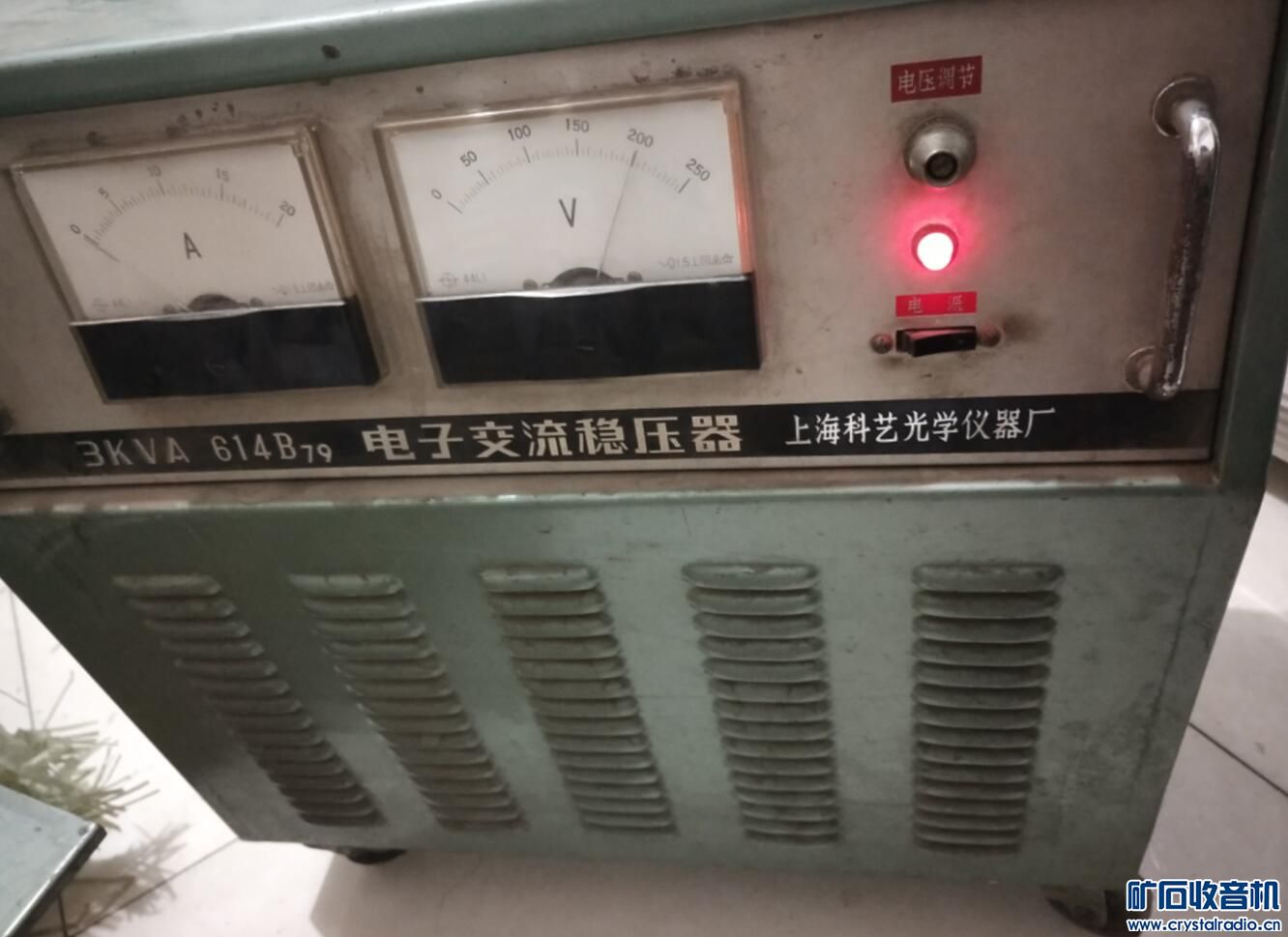

历经沧桑，依然正常工作

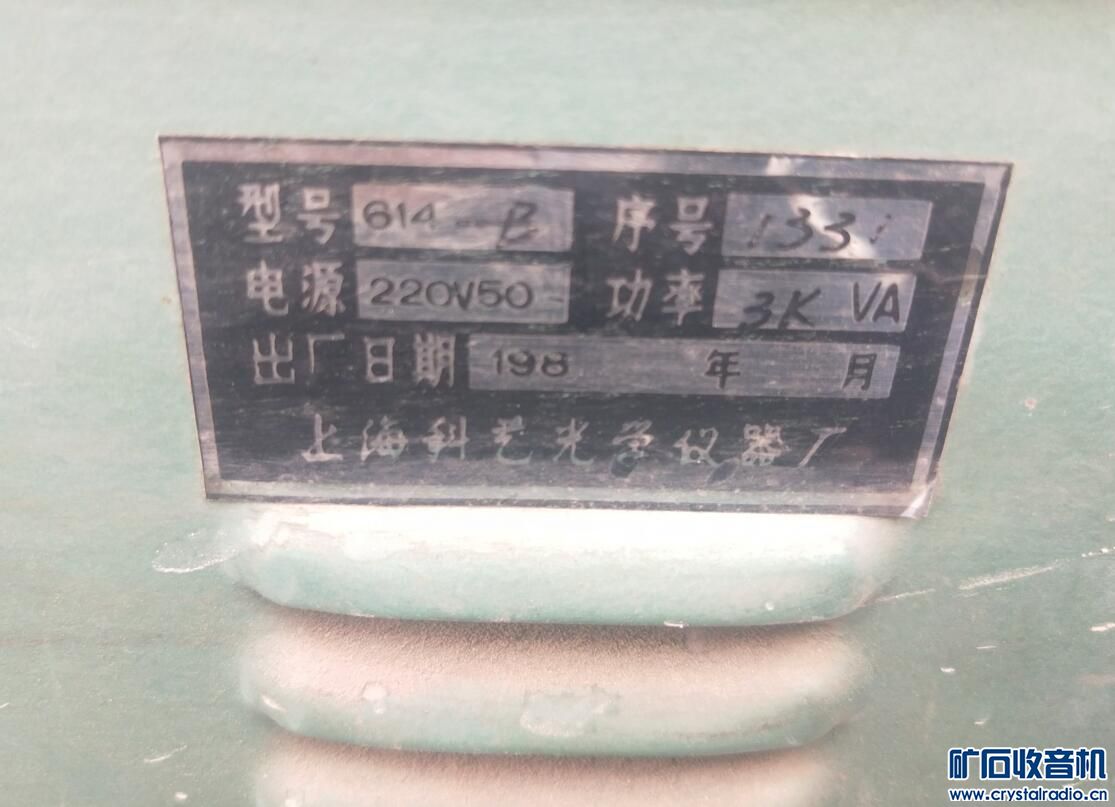

80年代生产

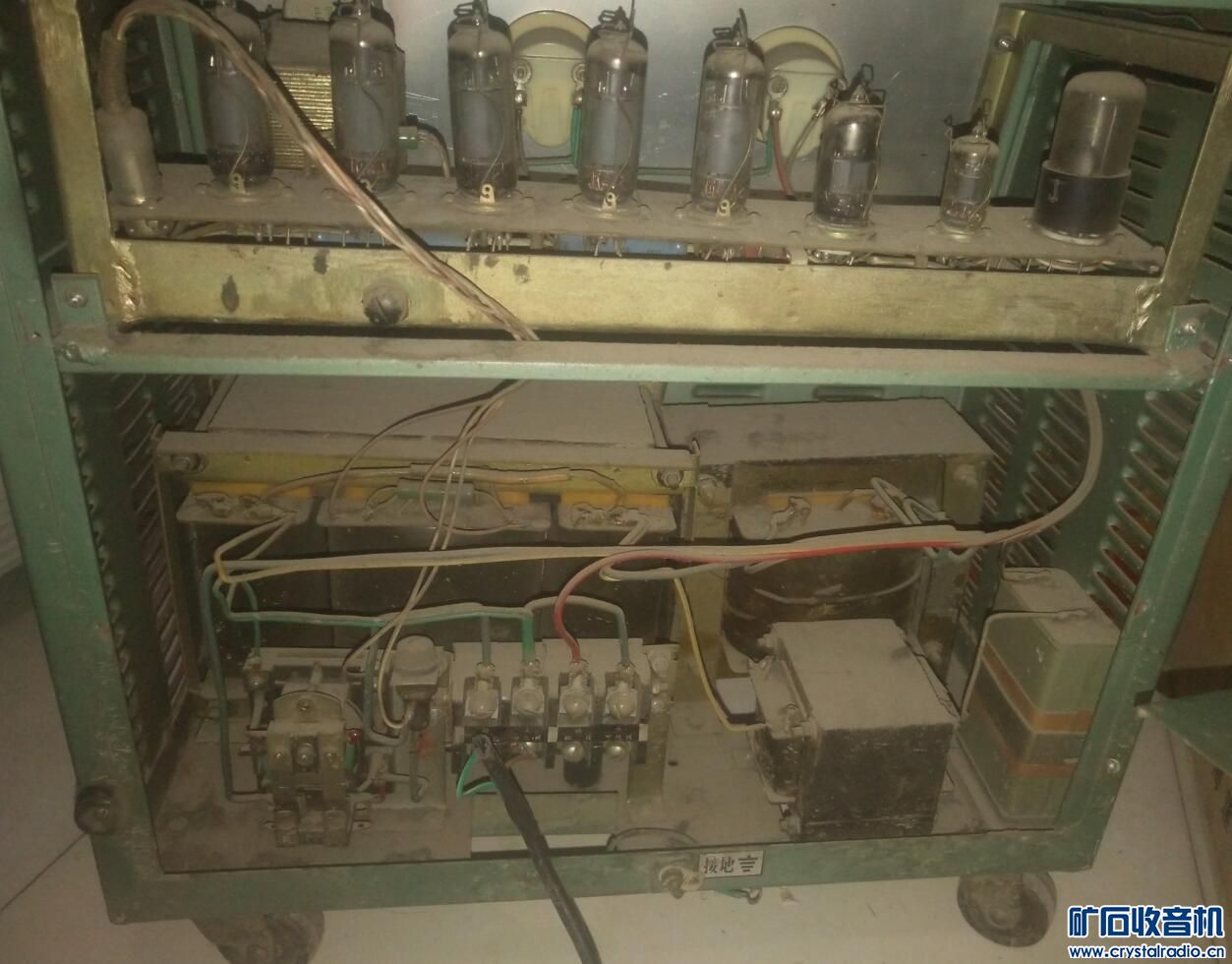

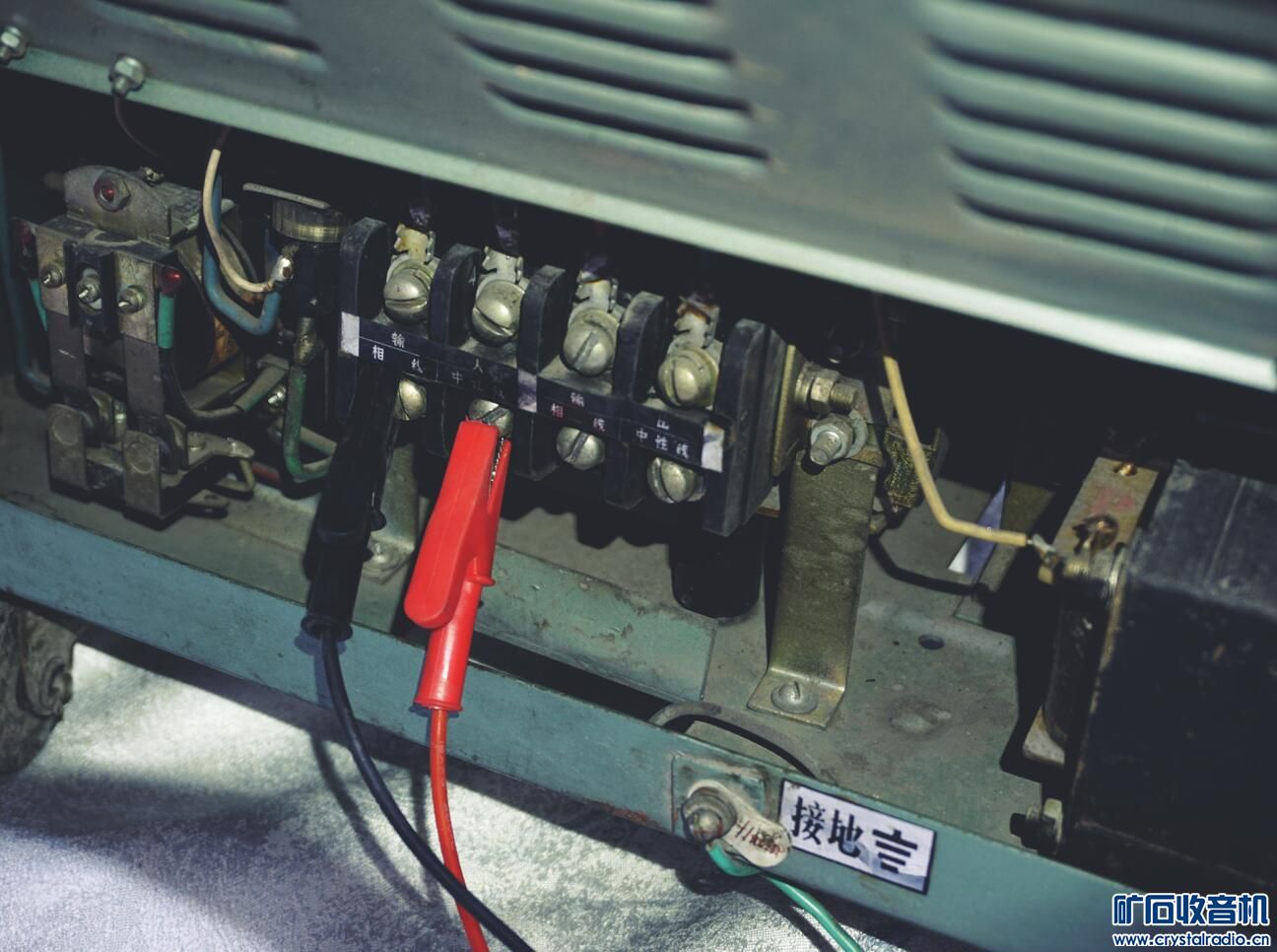

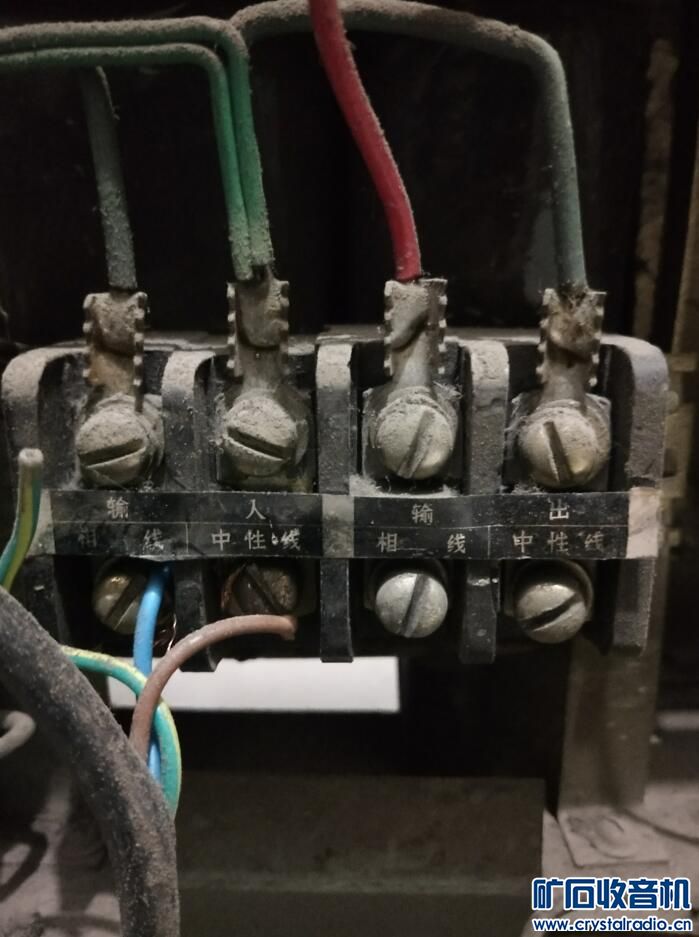

里面好多灰尘，还买来得及做卫生，回头清理干净拍些高清大图来，

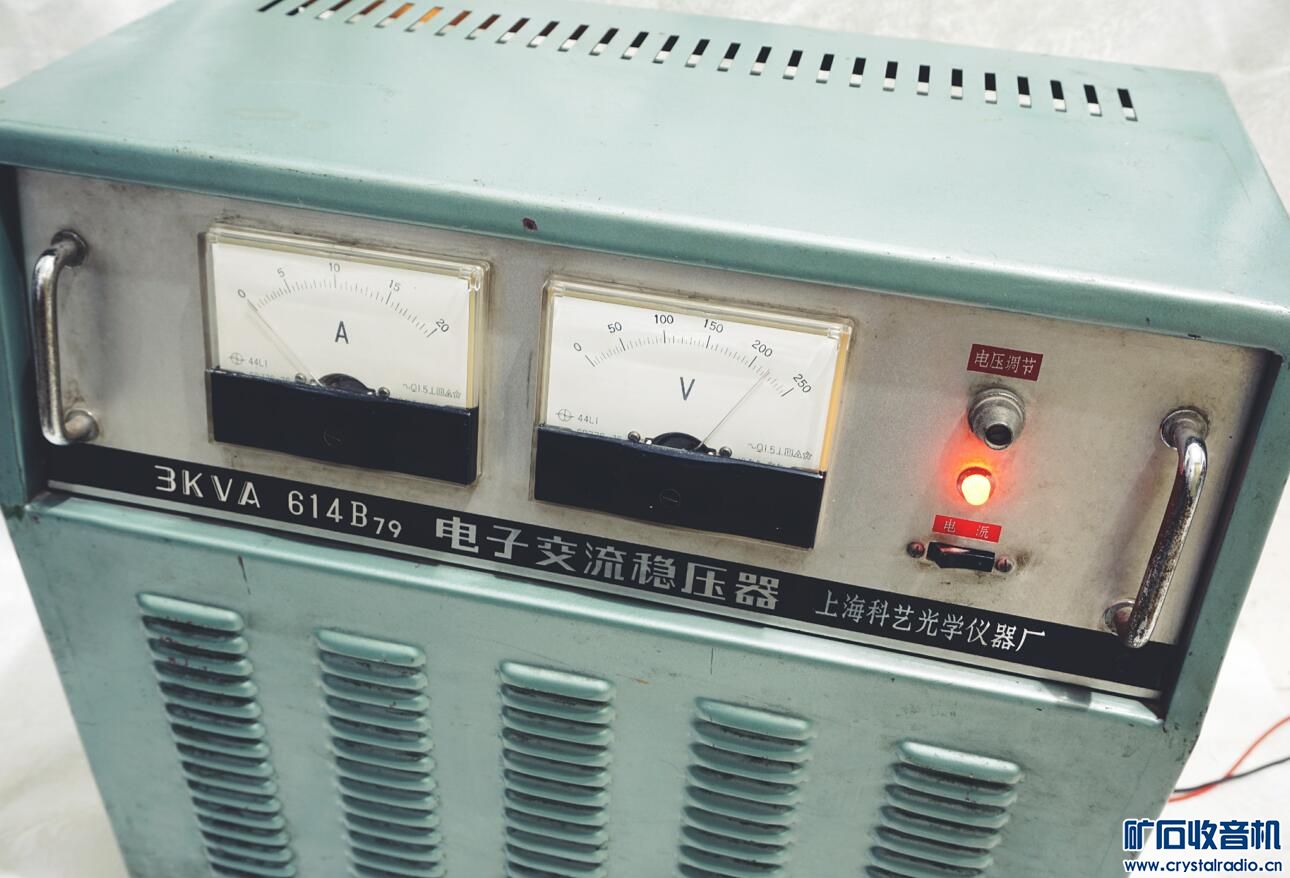

通电后的样子，挺好看

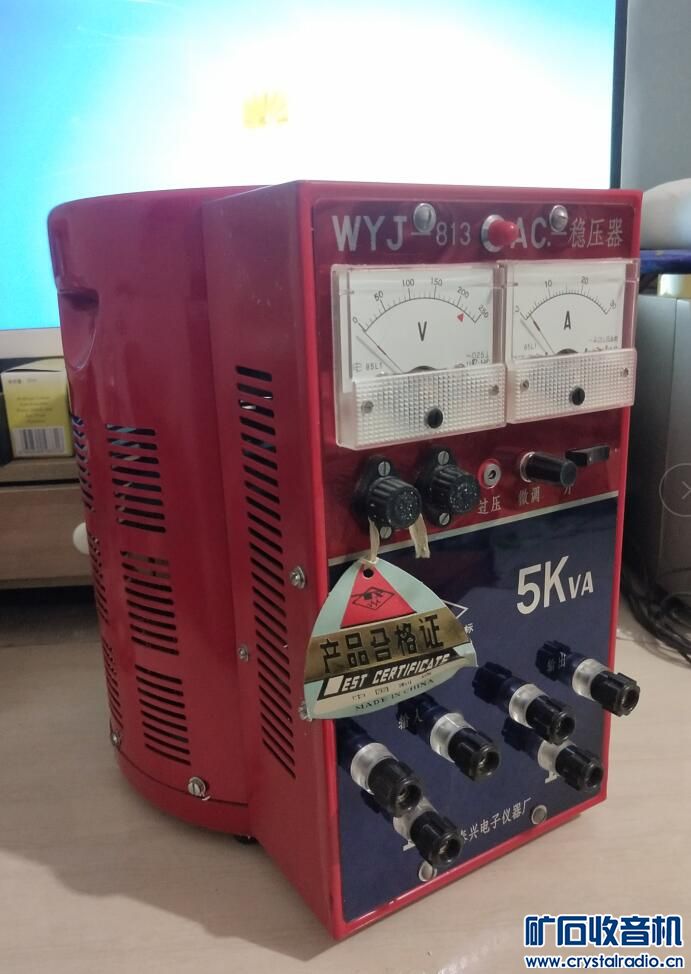

另一台

铭牌显示1987年生产

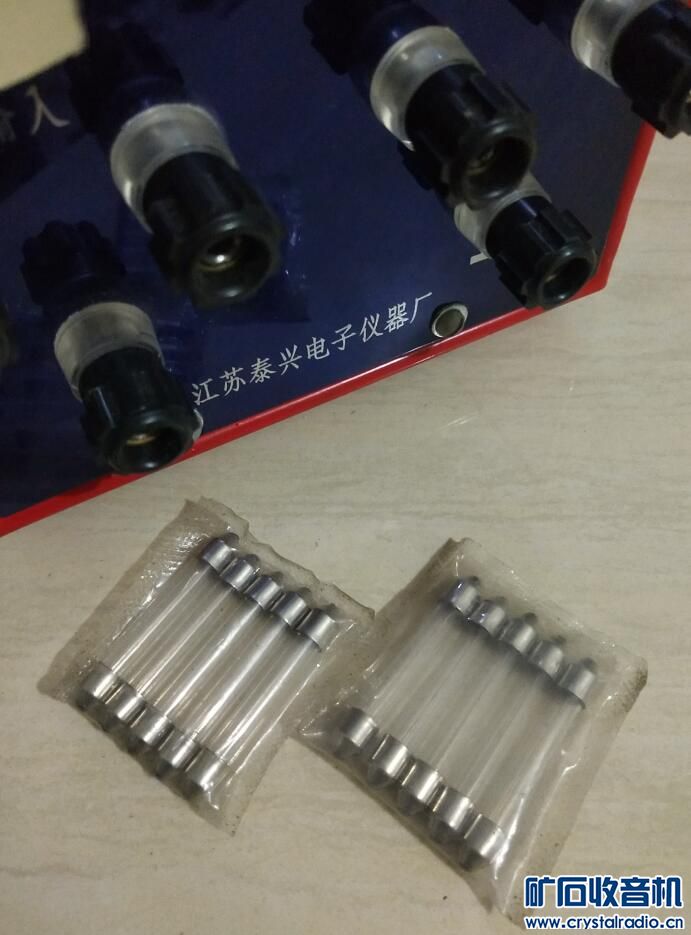

随机附带的两包保险管

aiduo · 发表于 2019-4-8 15:41:47

电子管稳压器还没摸过，什么时候不玩了转给我

收音机达人 · 发表于 2019-4-7 22:47:32

提示: 作者被禁止或删除内容自动屏蔽

liuxuejun · 发表于 2019-4-8 00:12:16

电子管的稳压器可是“重量级”的收藏品。

sunstar126 · 发表于 2019-4-8 03:14:08

前面的是电子管的磁饱和稳压器，性能是很好的，反应速度也是很快的，后者是电机伺服式的，采用的是自耦变压器的形式，用电机伺服调压和稳压的，优点是效率比较高，不过碍于机械伺服式的响应速度，对于比较快的电压突变就没有太大的效果。

风流侠客 · 发表于 2019-4-8 06:35:31

上边那种电子管磁饱和稳压器前几年拆过一台，里边是6P3P电子管的。

八兆天空 · 发表于 2019-4-8 15:57:43

63年厂子研制了一个全自动稳压电源一个可调自耦变压器然后上方有一个电机还有一套检测控制部分只要调节电位器观测表头选择电压里面电机动作调到一致的效果如果波动有点大电机就不停的微动当时搞出样机都轰动了当时还去北京参加展览了不过设计的工程师由于背景有点问题政审没通过去不了北京（他的爷爷在日本人开的商行当过社长）

后来这台样机被四川的一个厂子买去了改做军用设备

2020482 · 发表于 2019-4-8 19:41:36

80年代这种电子交流稳压器用的较多，

爱电子小强 · 发表于 2019-4-8 23:01:45

八兆天空发表于 2019-4-8 15:57
63年厂子研制了一个全自动稳压电源一个可调自耦变压器然后上方有一个电机还有一套检测控制部分只要调 ...

这种设计思路很超前，现在市面上的高精度稳压器都是这种结构，已经拆开拍了内部图

爱电子小强 · 发表于 2019-4-8 23:05:42

liuxuejun 发表于 2019-4-8 00:12
电子管的稳压器可是“重量级”的收藏品。

的确是“重量级”的

这个家伙净重53kg

爱电子小强 · 发表于 2019-4-8 23:07:40

sunstar126 发表于 2019-4-8 03:14
前面的是电子管的磁饱和稳压器，性能是很好的，反应速度也是很快的，后者是电机伺服式的，采用的是自耦变压 ...

说的很对，磁饱和稳压器稳压精度很高，响应速度也很快，但是网上有资料说输出波形失真，尤其负载大的时候，很多仪器特别注明不得使用这种稳压器，目前世面上的高精度稳压大都是伺服式的，响应速度也很快了。

爱电子小强 · 发表于 2019-4-8 23:08:18

aiduo 发表于 2019-4-8 15:41
电子管稳压器还没摸过，什么时候不玩了转给我

谢谢关注

爱电子小强 · 发表于 2019-4-8 23:09:28

风流侠客发表于 2019-4-8 06:35
上边那种电子管磁饱和稳压器前几年拆过一台，里边是6P3P电子管的。

还有一个比较粗短的2D2P管子，

爱电子小强 · 发表于 2019-4-8 23:16:43

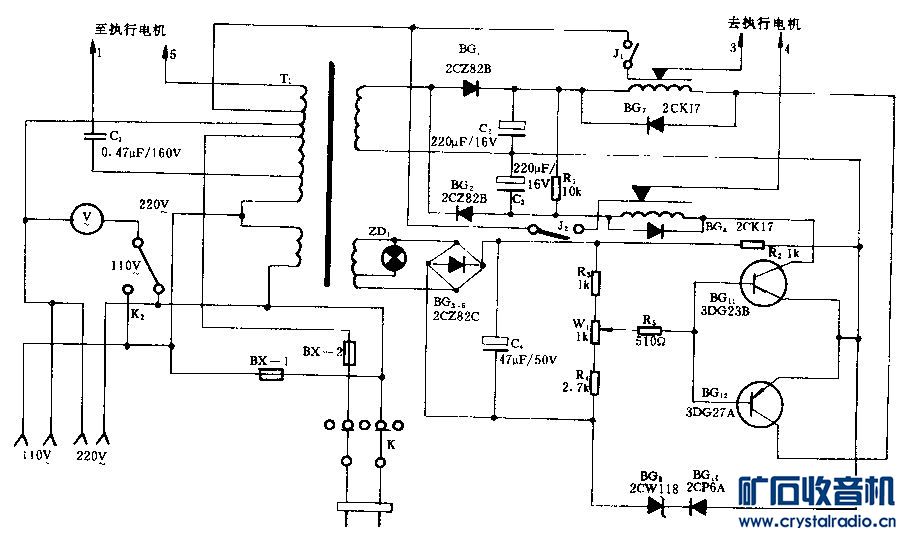

将红色的稳压器拆开了，拍了些图上来，在网上找到一张这个系列稳压器的电路图，一起学习下

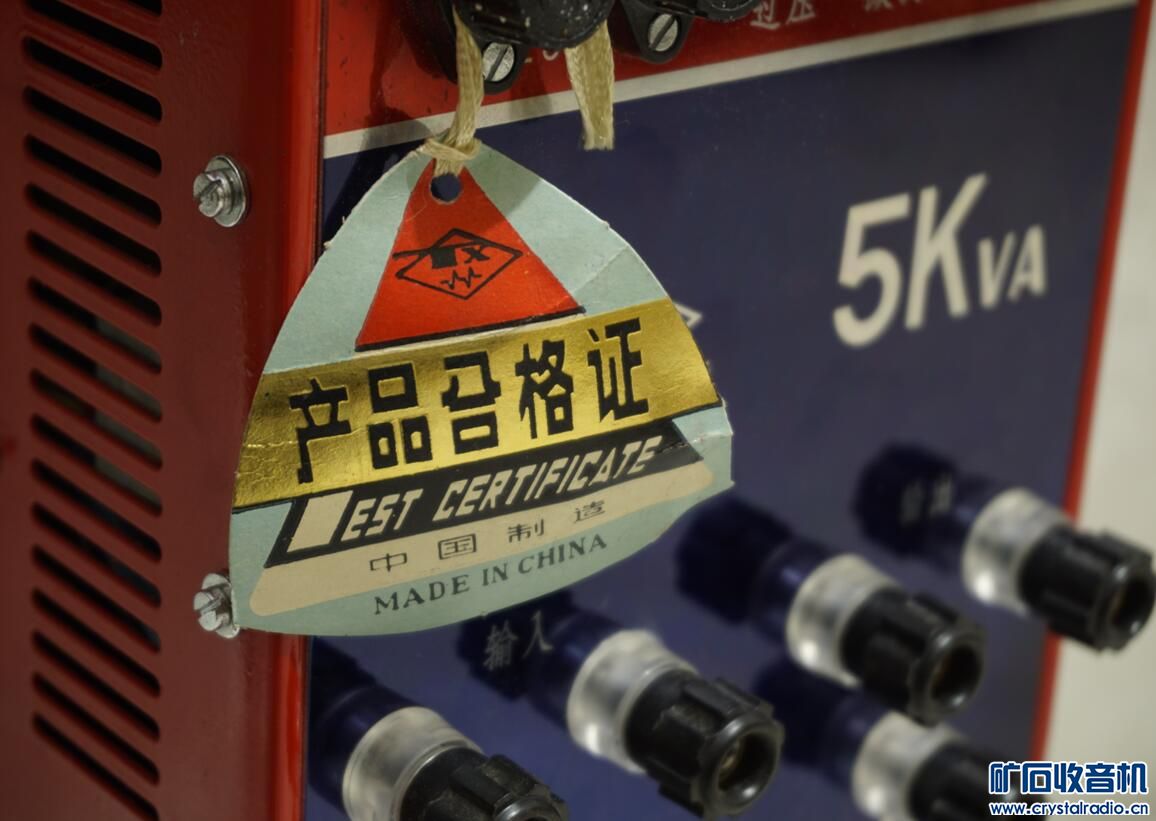

合格证上印着中国制造，看得出来那时候是自信自豪的态度，

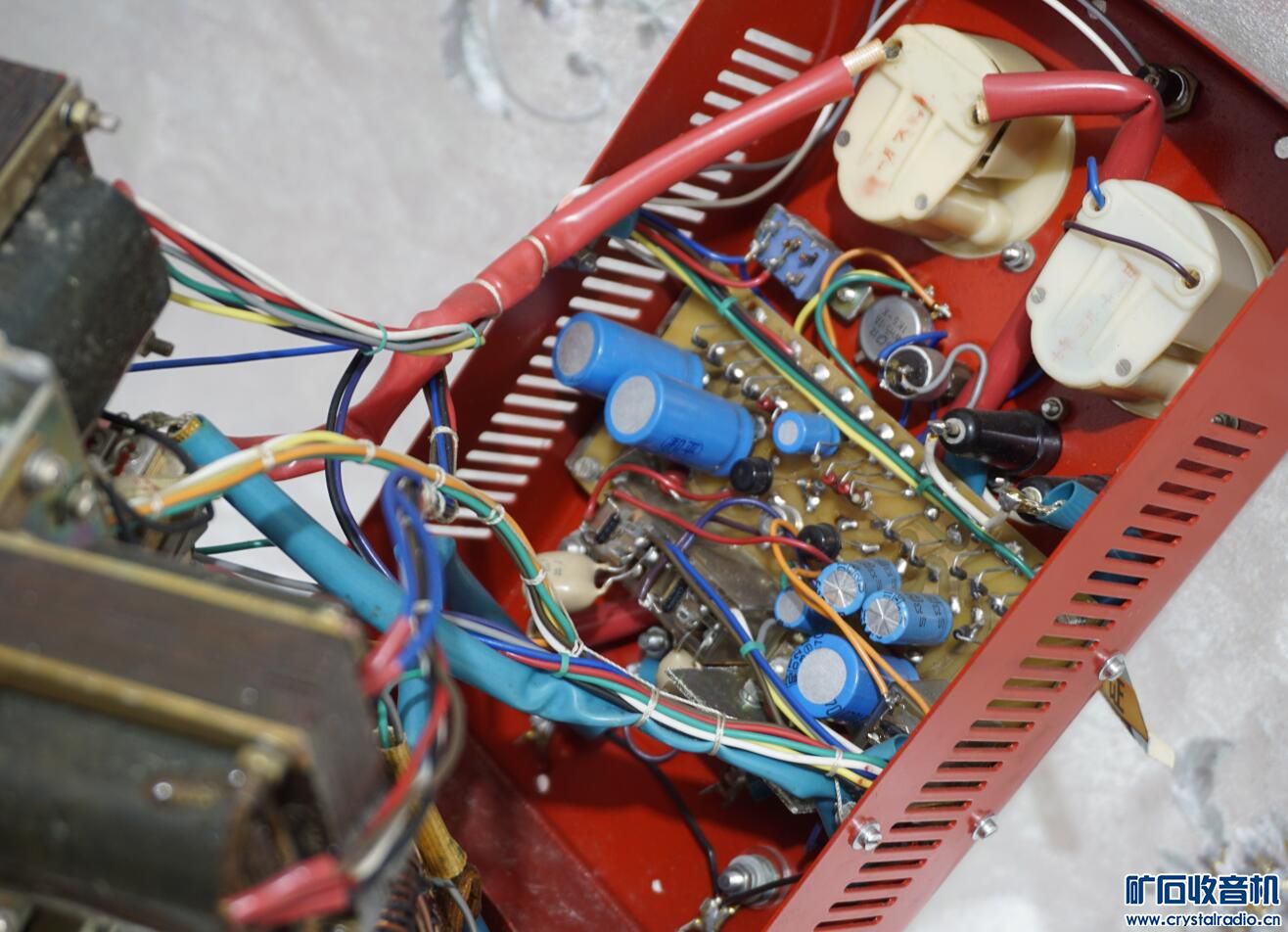

打开之后就是这个样子，右边是控制部分，左边是自耦变压器

两个小变压器，应该是给控制电路供电的

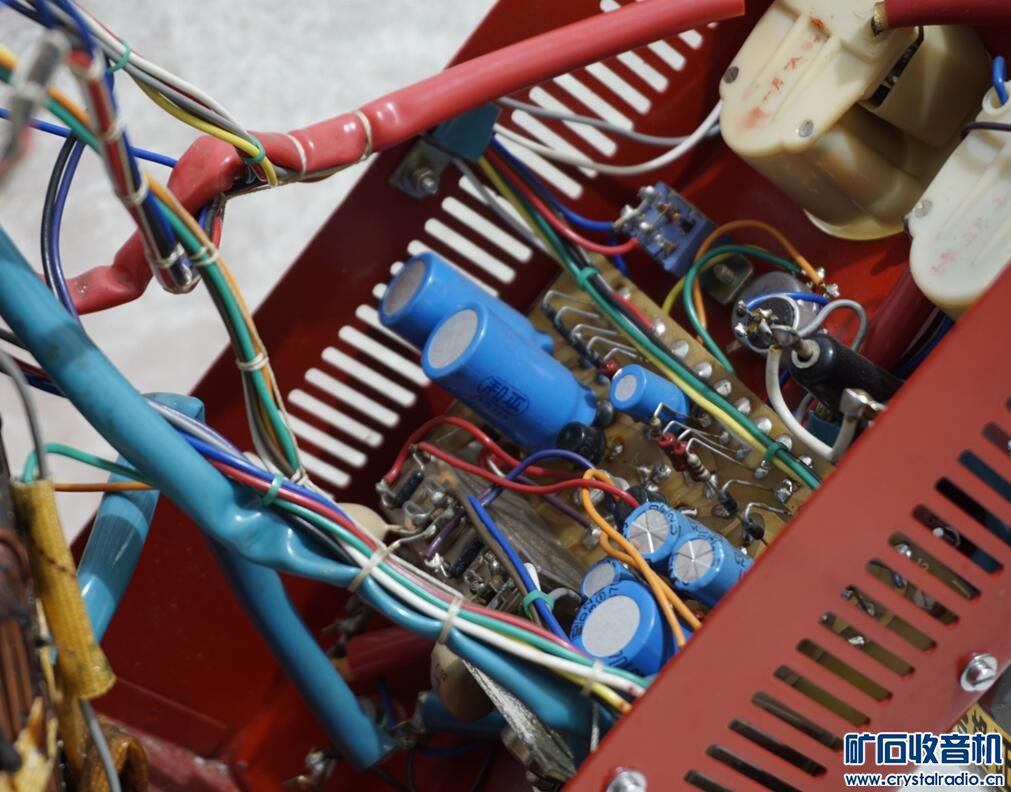

控制电路板，

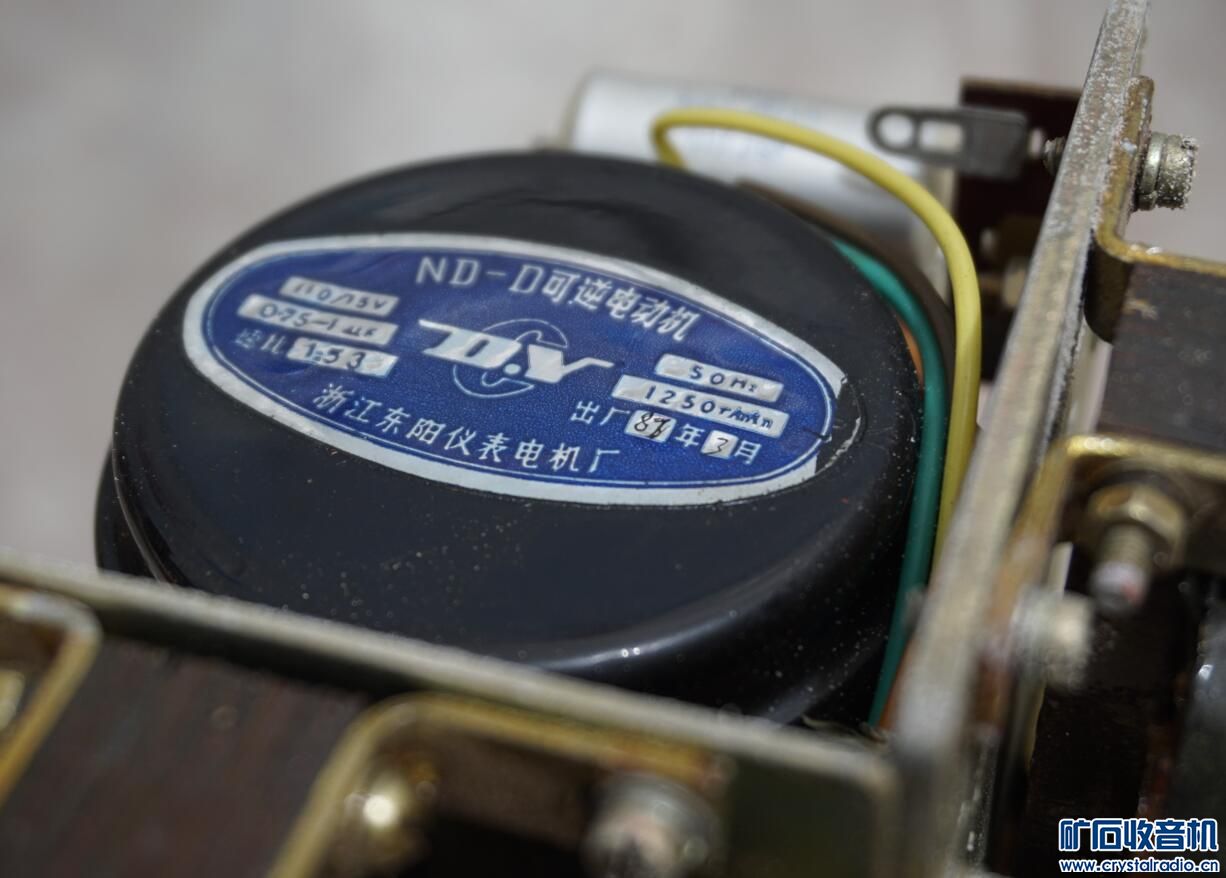

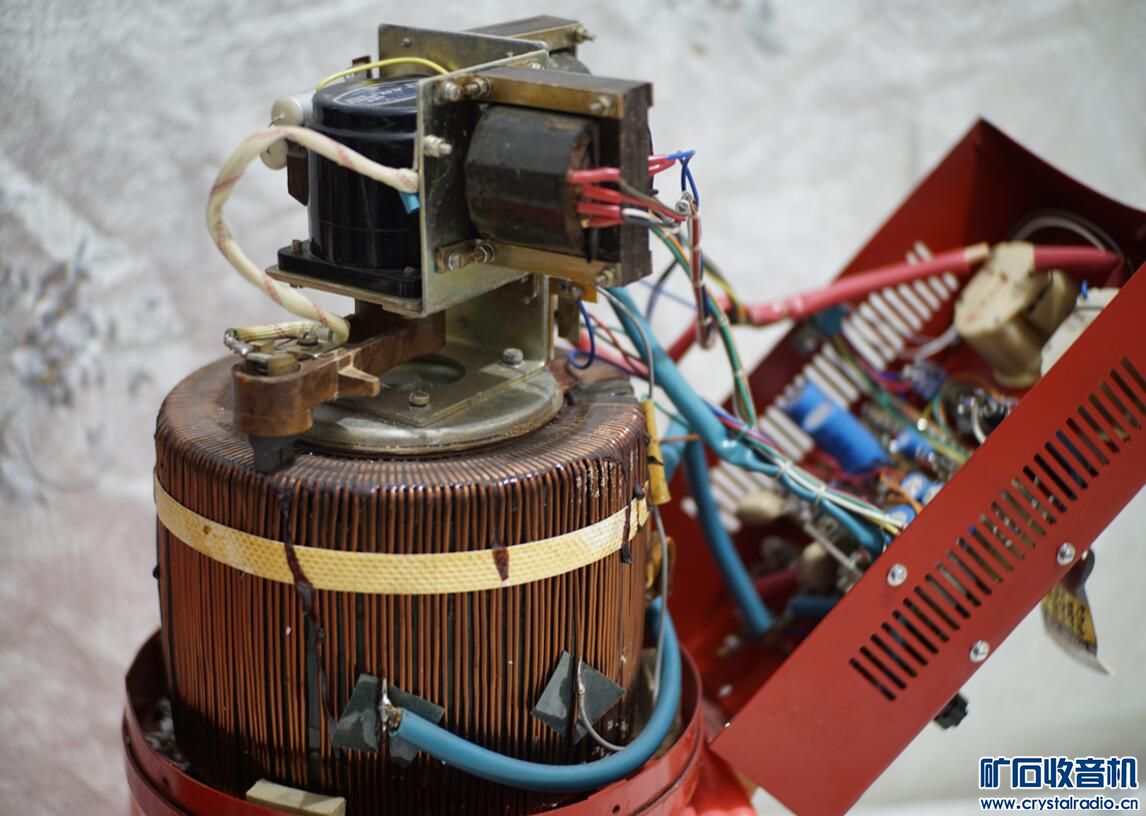

核心部件之一，执行电机

铭牌上写着可逆电机，猜测是永磁电机，转动电机出轴可以发电

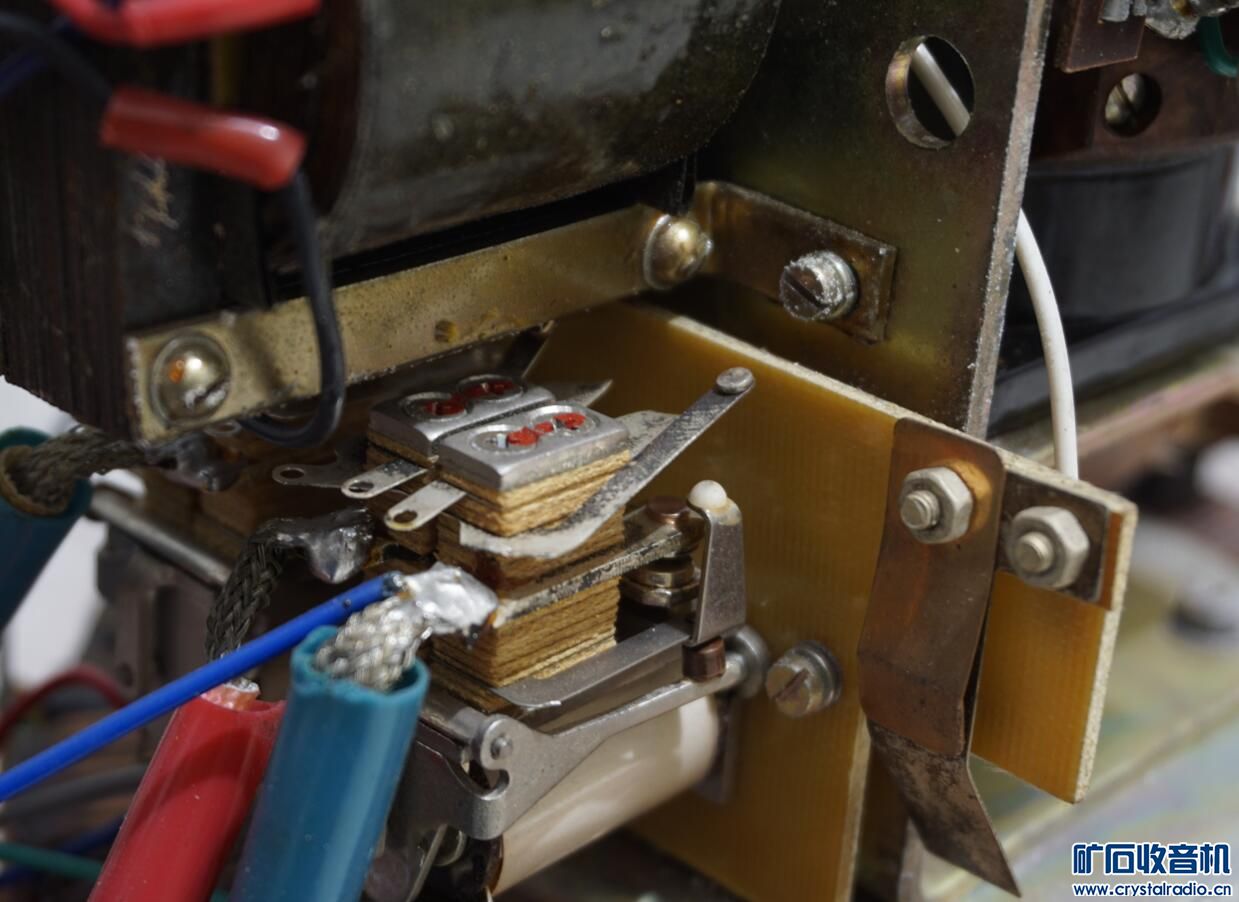

电磁继电器，上海无线电八厂生产
