找雅马哈AX-1070功放大图

古渡

外甥女有台雅马哈AX-1070功放，坏了，三只保护继电器不吸合，只有电源继电器吸合。

找到的原图PDF版分辨率太低，看不清，谁有高清大图请给一份。谢谢。

ywmxyz

yamaha_ax-1070.pdf

古渡

ywmxyz 发表于 2019-3-29 23:39
yamaha_ax-1070.pdf

十分谢谢热心坛友。我找到的也是这个版本，不大清晰。

dymsj

古渡 发表于 2019-3-30 10:26
十分谢谢热心坛友。我找到的也是这个版本，不大清晰。

https://www.eserviceinfo.com/downloadsm/53009/Yamaha_AX1070.html，这个图看下。YAMAHA的资料还是比较好找的。手头有台AX492机子。

古渡

dymsj 发表于 2019-3-31 11:10
https://www.eserviceinfo.com/downloadsm/53009/Yamaha_AX1070.html，这个图看下。

谢谢热心坛友，不懂英文，不知道如何进入。

另，该机已修好，稍后发修理过程上来。

dymsj

古渡 发表于 2019-3-31 11:15
谢谢热心坛友，不懂英文，不知道如何进入。

另，该机已修好，稍后发修理过程上来。

打开我给你的链接，看到这个------------------Download >> To download the file, please, click here ! << Download ，，，点中间的部分变马手板就直接下载了。

古渡

雅马哈AX-1070功放维修记录
该机有四只继电器：RY901是电源启动
                  RY601、602是喇叭延继以及A、B输出控制
                  RY603是喇叭/耳机转换控制
该机约有37斤
开机检查：* 电源能启动，继电器RY601、602、603不动作。
          *  Q903（电源启动用管）过热，原因是没散热器。措施：加两片小散热器
          *  +/-15v供电消失，进一步检查是R720、723（1/8w 1Ω）开路，究其原因是十年没开机，C656、C657（3300u25v）漏电过大导致。措施：换两电阻。
另，* 印板标注是+/-12v ，实际是+/-15v
* 原图标注功率管射极电阻0.22Ω有15mv +/-4mv ，无奈散热器小得可怜无法承受这么大的静态耗散功率！
* 经目测估算把静态电流调为8mv/0.22Ω=36mA为合适。
* 又因为目前电源电压普遍偏高，故把电压调整钮调为240vAC档。
* 该机音量电位器标示是反常的标新立异：在7点钟位置标为无限大；在5点钟位置标为零，是为分贝DB标示法。可是那个“db”符号十分细小且画在庞大的旋钮下方，不留意都看不见，小家！
* 该机散热器严重缩水，但那块面板却用了几斤重的铝合金做成，其哉怪也。
* 该机有很多跳线，是铜的。
* 目前没发现爆焊，估计是铜跳线、焊锡料、印板三者的膨胀系数相接近的缘故。
** 网上找到该机电原理图PDF版，是低清版！无法看清原理图细节。于是用高分辩图片纸打印一份该图，然后用扫描仪以600dpi扫描一个大文件，这样子能勉强看清一些图纸细节数据。


因为我的浏览器无法上传图片，抱歉

gjpgx

谁有雅马哈v690电路图，和说明书发一下，谢谢

ywmxyz

gjpgx 发表于 2019-4-6 18:11
谁有雅马哈v690电路图，和说明书发一下，谢谢

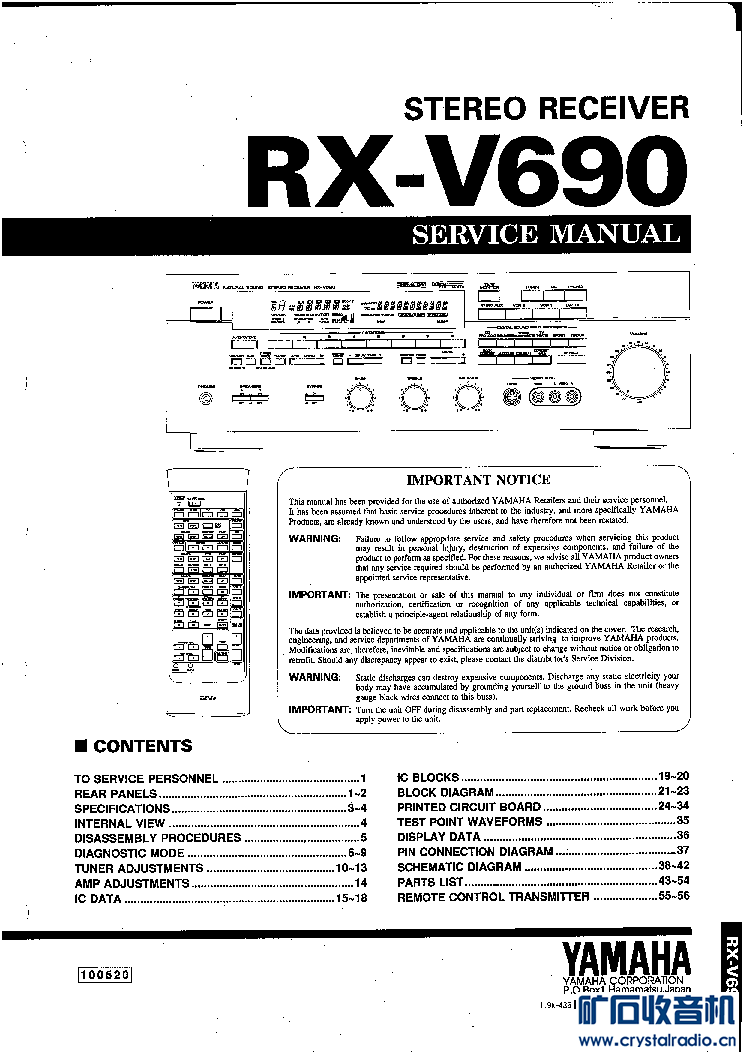

是这个手册吗?共49页,有电路图

gjpgx

是的，谢谢您，给我发一份呗

gjpgx

我的邮箱是gxcgjp @126.com谢谢您

ywmxyz

gjpgx 发表于 2019-4-7 19:29
我的邮箱是gxcgjp @126.com谢谢您

邮件已经发送成功

gjpgx

谢谢您，万分感谢

ZQW1996

9楼热心坛友你好,给我发一份,我的邮箱是309630796@qq.com谢谢您

电子2016

古渡 发表于 2019-4-3 19:48
雅马哈AX-1070功放维修记录
该机有四只继电器：RY901是电源启动
                  RY601、602是喇叭 ...
