求中波无线发射电路图

lq19512003 · 发表于 2019-3-30 17:46:58

本帖最后由 lq19512003 于 2019-3-30 17:50 编辑

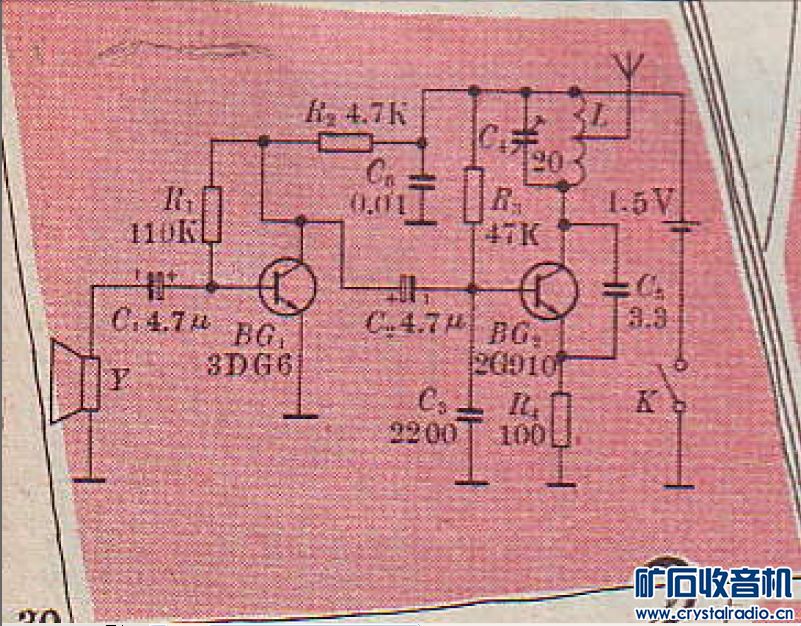

这个也是中波的，上中学时做过，大约是1965年暑假期间的事。

鎏星 · 发表于 2019-3-31 12:54:20

lq19512003 发表于 2019-3-30 17:46
这个也是中波的，上中学时做过，大约是1965年暑假期间的事。

谢谢！谢谢！谢谢！

鎏星 · 发表于 2019-3-31 12:55:24

《小学科技杂志》 1980年前后刊登的（具体时间，期数忘记了）
简易中波发射机，电路里用了一个中波振荡线圈TTL-2，一只3GD6，等。这本杂志遗失。
求这个电路图。
谢谢！

panyifa · 发表于 2019-3-31 17:08:25

小时候熟悉的电路

ywmxyz · 发表于 2019-3-31 20:16:16

鎏星发表于 2019-3-31 12:55
《小学科技杂志》 1980年前后刊登的（具体时间，期数忘记了）
简易中波发射机，电路里用了一个中 ...

这个电路图已找到

CD77-2B · 发表于 2019-3-31 20:19:30

ywmxyz 发表于 2019-3-31 20:16
这个电路图已找到

最好有文字说明

鎏星 · 发表于 2019-3-31 21:24:17

ywmxyz 发表于 2019-3-31 20:16
这个电路图已找到

先谢谢你！
不是这个图
那个电路里用了  一个中波振荡线圈TTL-2，一只3GD6，等
做过这个，记得是拆“燎原6A1”里的中波振荡线圈TTL-2，一只3GD6是塑封的，费好大劲才找到的，也是第一次见到塑封的3极管。印象太深了。可是图。。。

ym78321 · 发表于 2019-3-31 21:55:37

19楼找到的是FM的

点石穴 · 发表于 2019-4-1 10:46:29

这个不用找，就用收音变频级，近距离可以。几十年前干过。

shiuyipyuen · 发表于 2019-4-1 12:55:26

点石穴发表于 2019-4-1 10:46
这个不用找，就用收音变频级，近距离可以。几十年前干过。

收音机变频级复盖1000-2000KHZ

鎏星 · 发表于 2019-4-6 19:46:35

鎏星发表于 2019-3-31 21:24
先谢谢你！
不是这个图
那个电路里用了  一个中波振荡线圈TTL-2，一只3GD6，等

用电子管6P1做中波发射的电路，最早是在《中学科技》杂志上，是绥化教师进修校的文章。
在普通电子管收音机6P1那儿，增加一个电子管6P1做中波发射，一个中波振荡线圈，还有个电感线圈。。。

ywmxyz · 发表于 2019-4-6 22:49:22

本帖最后由 ywmxyz 于 2019-4-6 22:55 编辑

lq19512003 发表于 2019-3-30 17:46
这个也是中波的，上中学时做过，大约是1965年暑假期间的事。

上中学时老师做的示教版是这个图,拾音器改成了一个碳精受话器 (话筒), 想知道这个电路出自哪本书上的?

lq19512003 · 发表于 2019-4-6 22:55:37

ywmxyz 发表于 2019-4-6 22:49
上中学时老师做的示教版是这个图, 想知道是出自哪本书上的?

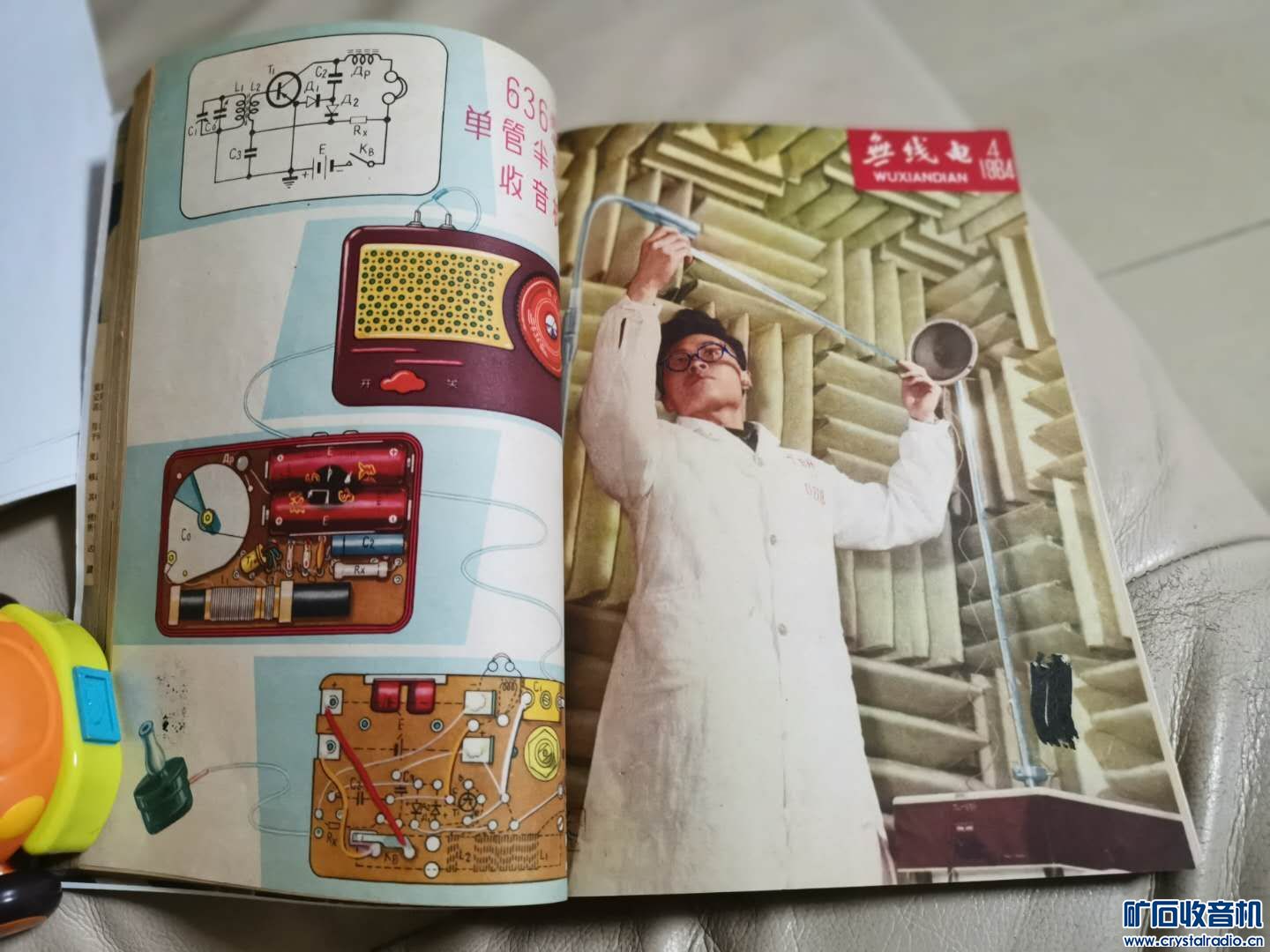

1964年4月的无线电杂志刊登的。

ywmxyz · 发表于 2019-4-6 23:04:46

lq19512003 发表于 2019-4-6 22:55
1964年4月的无线电杂志刊登的。

老师当年把拾音器改成了一个碳精受话器 (话筒)

lq19512003 · 发表于 2019-4-6 23:10:18

本帖最后由 lq19512003 于 2019-4-6 23:46 编辑

按图看应该用动圈的或是2电磁式的，用只耳机代替也行。
