那位老师有此机的电路图

qwja88

那位老师有此机的电路图

电真空

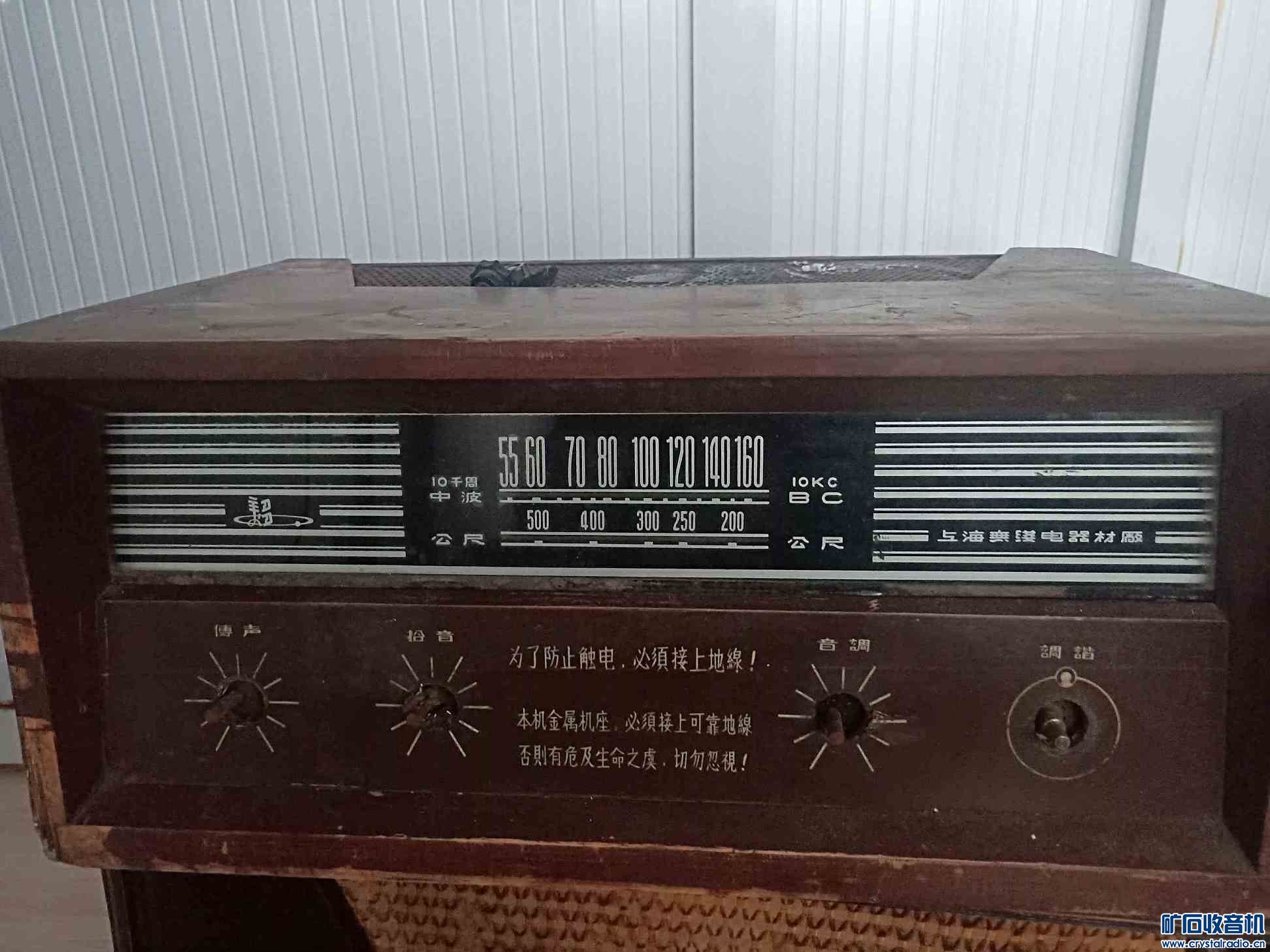

这个是美多热底盘40W扩大机，两对6P3P并管甲乙2类推挽输出，一对5Z3P倍压整流。推动管是半个6N8P（或6N1），剩下半个接成二极管半波整流给收音部分和音频电压放大级供电。外壳用木壳确保安全，防止触电。

走地鸡

说真话外表设计真耐看。

qwja88

电真空 发表于 2019-3-9 21:27
这个是美多热底盘40W扩大机，两对6P3P并管甲乙2类推挽输出，一对5Z3P倍压整流。推动管是半个6N8P（或6N1） ...

老师有电路图吗？

电真空

qwja88 发表于 2019-3-9 22:23
老师有电路图吗？

你最好先看看里面零件齐不齐全。这种扩大机是59年特殊年代产品，很多变压器的铁心都是黑铁皮。但是电子管都是北京、南京的正品电子管。62年以后开始低价处理。很多人买回家，请人拆除后级推挽输出部分和前级话筒放大部分，改成五灯收音机使用。如果缺件太多，没有什么修理的意义。
