读书偶得：电子管收音机的特殊电路（修订）

白居不易

俗话说开卷有益，闲着无事翻翻老资料，果然在《电子管收音机电子管录音机电路图大全》里发现一些比较特殊的电路，现介绍如下，供参考：
    一、收、扩两用交流收音机
     一般收音机只能接电唱机，江苏泰州生产的电波506交流五灯超外差式收音机，6K4栅极接传声器输入插口，增加一级音频放大，由于音频放大帘栅极不需要高电压，因此做扩音机用时原帘栅极降压电阻串接一个200K电阻，6K4屏极中周变压器下端串接250K电阻做负载，收音时把两个电阻短路，放大后的音频信号通过0.01微法电容接音量电位器，该收音机输出变压器次级阻抗有两组，便于接驳高音喇叭供扩音用。

    二、猫眼兼音量指示

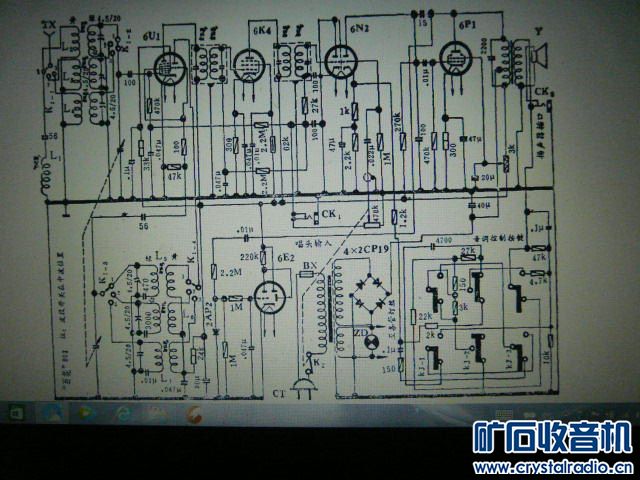

浙江绍兴无线电一厂生产的R131交流五灯超外差式收音机，6E2在收音状态做调谐指示，接电唱机时通过开关转换为音量指示，电路如下共参考，通过开关在接电唱机时将AGC电压切断，改接由输出变压器次级整流后的音频信电压，二极管接输出变压器次级热端，CK1为电唱机输入插口，CK2为录音或外接放大器输出信号插口：

     三、自动调节外差式中波收音机
解放初期无线电元器件供应困难，为了克服没有双联可变电容的问题，上海福克斯无线电行曾经生产过自动调节式4灯外差式中波收音机，实际是固定选台式。信号输入采用单联可变电容调谐，振荡部分仿制时可以用固定电容加微调 ，利用波段开关预选八个固定电台：

    四、自差变频电路
专用的变频电子管问世前，变频电路需要两个管，分别完成振荡和混频，因此早期出现过使用普通五极管的自差变频电路，但是只限于中波段，商品收音机上海143四灯机采用自差变频电路：

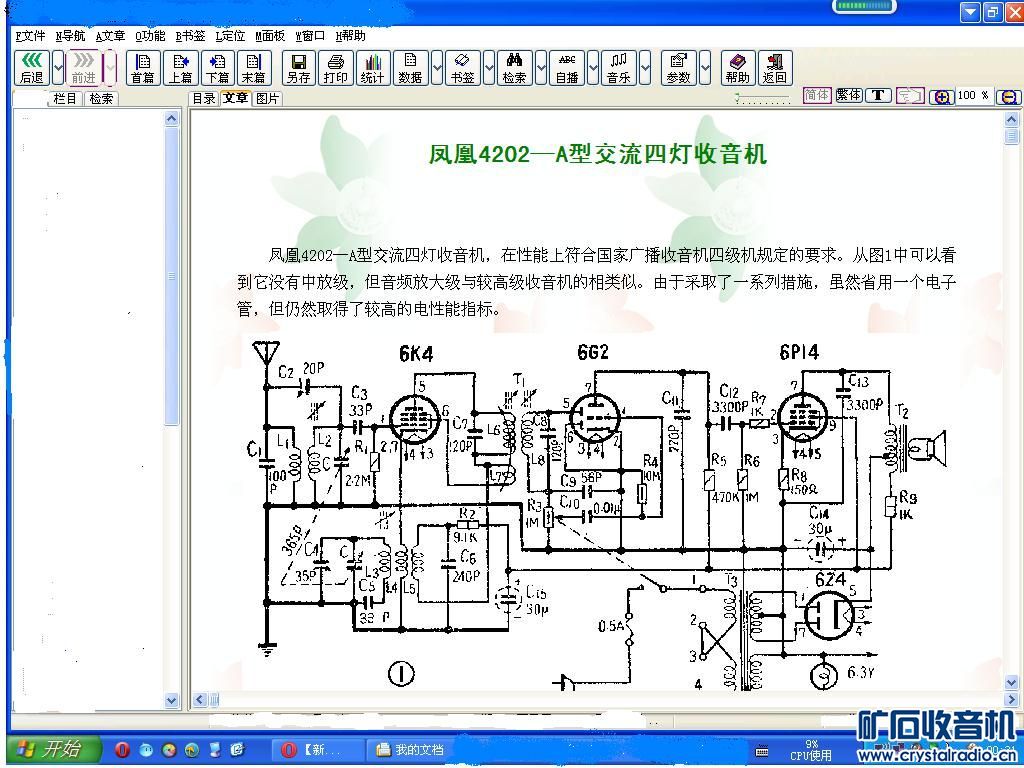

凤凰4202A四灯外差式收音机采用改进后的自差变频，由于6K4 互导高于6A2，同时增加了帘栅极再生电路（L7），因此其整机灵敏度较高。但是仍限于中波段：


    五、三极管中放，三极管极间电容较大，因此中放管多采用变μ五极管，鹦鹉93-A（621）三灯超外差式收音机收音机采 用6N2三极部分做中放，采取相应的措施 ：

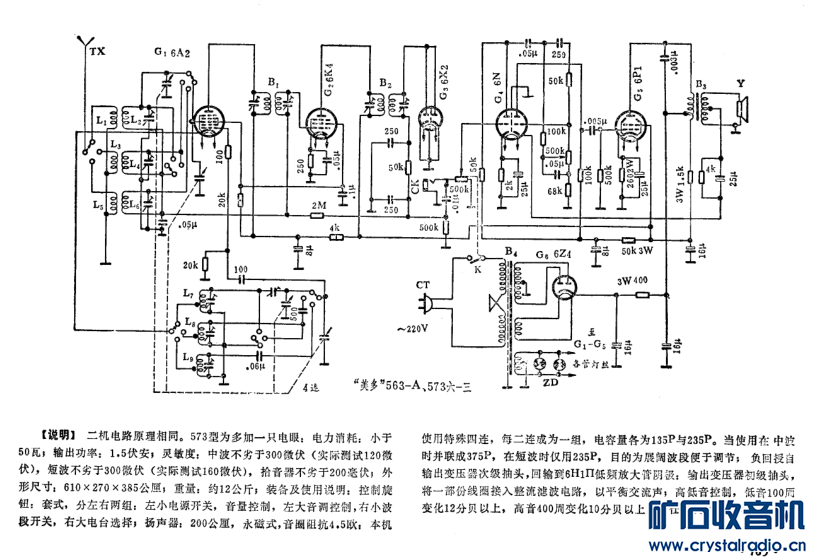

   六、使用四连可变电容，天津352、361，美多563-A，573等收音机，为了方便短波调谐，使用四连可变电容，中波两组并联，短波只用一组：

于海旺

白版就是治学严谨。看图细致入微。

原名矿石1号

第三图有点玩头。实际上收音机能收几个强台并预先调好，用波段开关选台，再用输入回路作微调，就可以做到点点跟踪了！也挺有意思的。

电真空

第二种电路图原理上说没问题。但是实际上普通六灯机用6P1单端输出，音量小的时候6E2只能微动，不如接在AGC电压时指示明显。很多小功放也有这个问题。音量小的时候指示管不动作。

直流电子管

电真空 发表于 2019-2-15 12:24
第二种电路图原理上说没问题。但是实际上普通六灯机用6P1单端输出，音量小的时候6E2只能微动，不如接在AGC ...

过去没有好办法，现在可使用一晶体管做电压放大管，这样再输入调谐指示管效果就好了。

白居不易

直流电子管 发表于 2019-2-16 18:23
过去没有好办法，现在可使用一晶体管做电压放大管，这样再输入调谐指示管效果就好了。

这个思路可参考，比如自制输出变压器时次级用细线加绕一些匝数。其实电子管收音机电路大同小异，因此生产厂家除了外壳可以随意变化以外，在电路上也要做些改进或标新立异的文章。

正直电子

还有工农之友再生收音机，没有可调电容直接调感

白居不易

正直电子 发表于 2019-2-17 16:58
还有工农之友再生收音机，没有可调电容直接调感

天津无线电厂生产的工农之友收音机采用硒整流，再生调节电容附带电源开关。

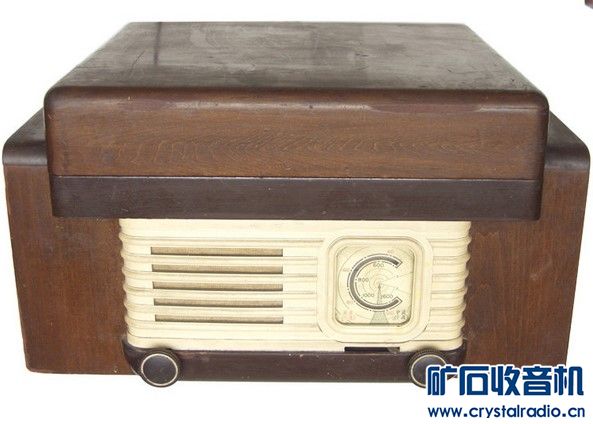

该收音机采用胶木壳，抗日战争胜利后我国从美国引进了两条收音机生产线，还有胶木壳生产线，一条留在南京中央无线电厂（南京无线电厂的前身），另一条放在中央无线电二厂（天津无线电厂的前身），这就是多数南京红星、熊猫牌收音机及天津小北京、工农之友收音机采用胶木壳的原因。工农之友收音机还有木壳产品，但留下来的很少。


工农之友的原型为前东德1U11单管收音机，该机采用双四极管：

白居不易

说到收音机的特殊电路还有来复放大电路（以前本人在收音机各电路分析——中放电路中曾经提到），早期生产的电子管价格昂贵，为了节省电子管，业余爱好者常采用来复电路，即高放、低放或中放与低放利用同一个电子管放大（在早期的半导体收音机里来复电路也得到广泛应用）。成品机比较经典的是小北京四灯超外差式收音机：

该机系仿制前苏联莫斯科人收音机，利用6B8P管完成中放、检波自动音量控制和低放，小北京有一种带电唱机的产品改为和平牌：
。
采用来复电路的还有海棠红牌61-5-A四灯超外差式收音机电路与小北京电路相似，由于国产花生管已经问世，来复级仍采用6B8P，变频、功放和整流分别改为6A2、6P1、6Z4:

来复电路由于有过渡效应，国产三、七极复合管6U1问世后，来复电路被6U1替代如长城牌四灯机系列产品。

啊铛

学习学习，感谢白版分享

白居不易

电子管晶体管混合电路，晶体管普及以后，长城639等四灯交流超外差式收音机率先采用晶体二极管检波，红灯711电子管收音机采用晶体管二极检波，节省下1/26N2做高低频音调分别调节，改善了音质这里不赘述。同时还有的收音机利用晶体管整流，如广西百色生产的百花801收音机：

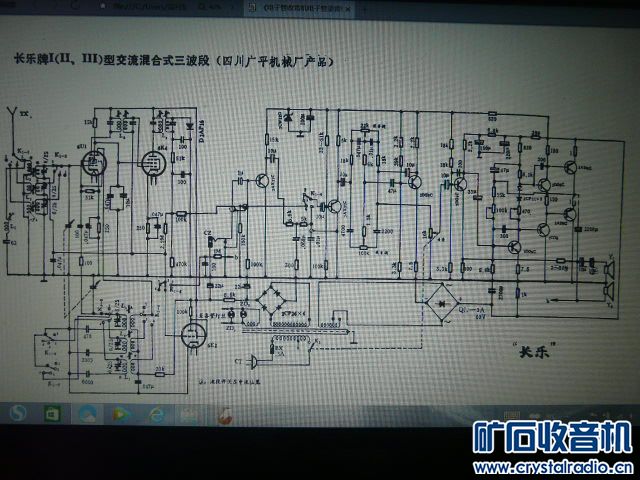

四川广平机械厂生产的长乐-Ⅰ、-Ⅱ、-Ⅲ收音机变频、中频放大、调谐指示及高压整流采用电子管，低频采用晶体管：

福建尤溪无线电二厂生产的沈河落地收音机索性集成电路、晶体管、电子管齐上阵：
