又找到两种精密电压互感器，下面是初步测量数据

山东激光

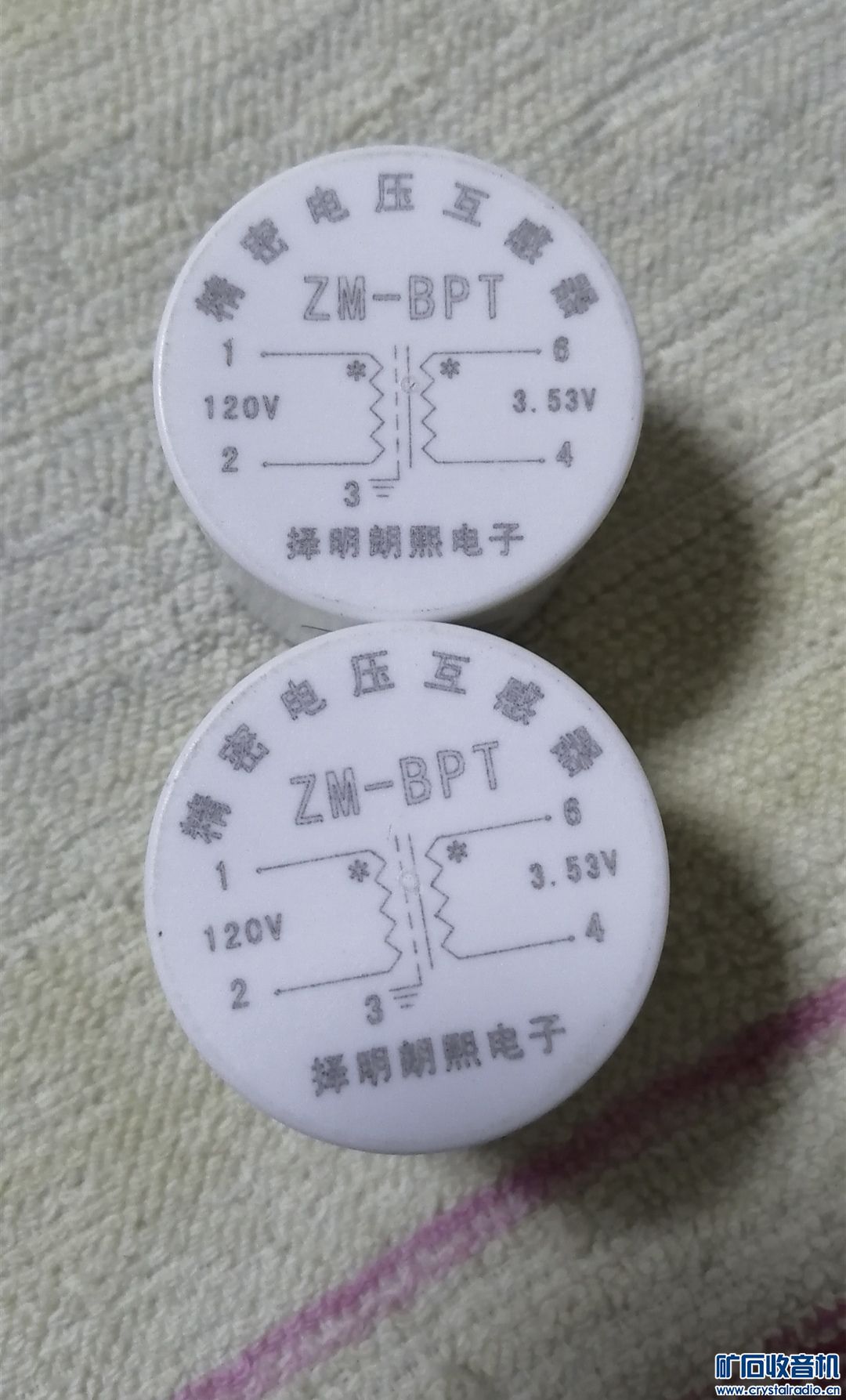

我又找到两只精密电压互感器。厂家提供的资料，工作频率范围是20赫兹到19000赫兹。变压比为34。这样可以提升耳机插孔的输出电压30多倍，用这样的电压互感器，做输入变压器，直接就可以推动6P15等高放大倍数的电子管了。厂家说，这种电压互感器的铁芯是坡莫合金的，线圈绕法也是特殊排列方式，使电压信号的失真度最小。以此类推，用在音频上也是基本适用的。这样输入变压器，又多了选择。

山东激光

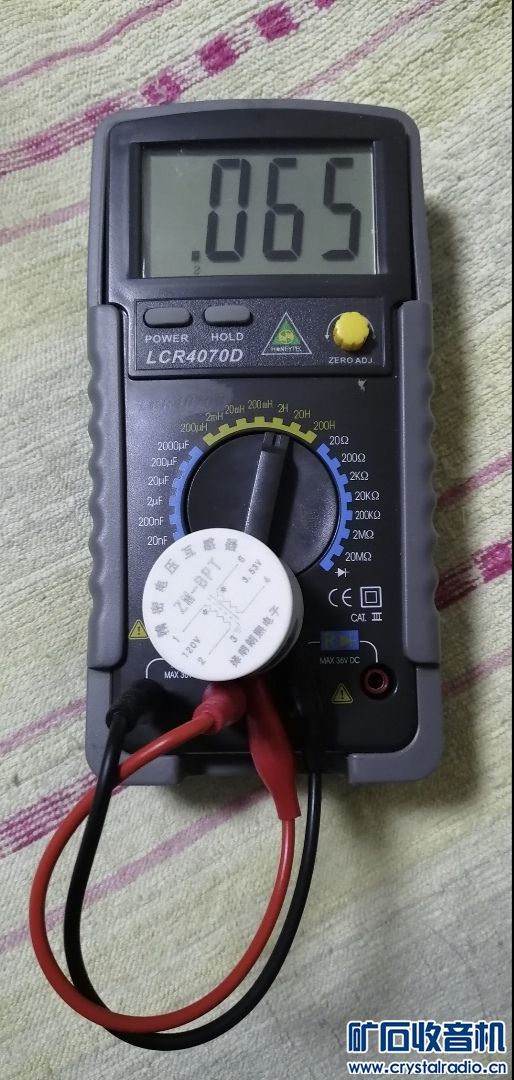

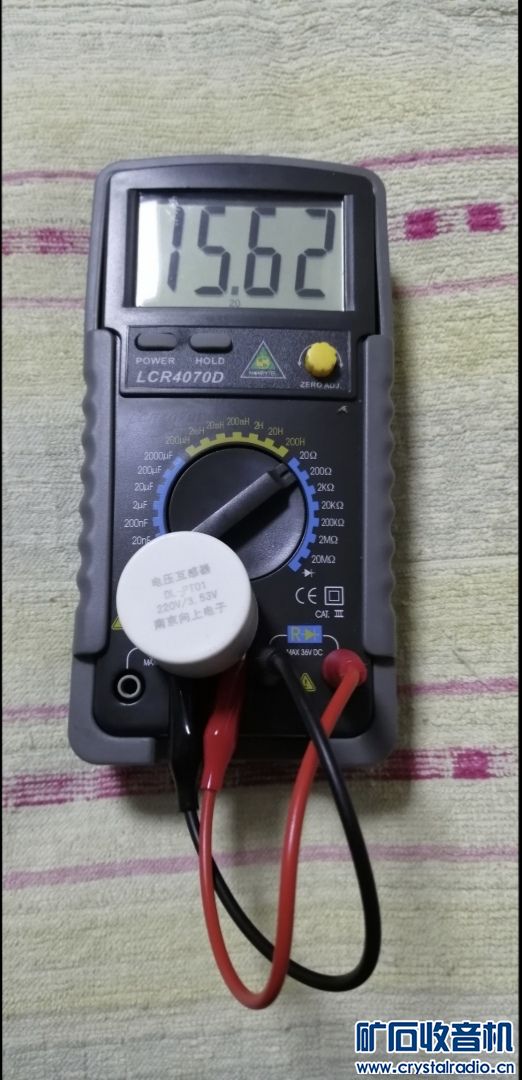

下面又是另外一种电压互感器，是220伏/3.53伏的。它的变压比是62倍，电感量也很大的。厂家提供的技术资料，同上面的。我询问厂家，也是采用坡莫合金做的铁芯。这样低频响应，就可以得到保证了。下面是我用电桥测量的基本数据。

渔翁音乐

佩服山东激光老师的执着，替大家找了这么多宝贝。

山东激光

抽空我用综测仪测量一下它的频率特性。然后直接上机实验一下。这种电压互感器，线圈里不能通直流。只能作为音频耦合和阻抗变换。我再尝试一下用在矿石收音机里的效果。

daxian50

不要固定玩电压互感器，实际上电流互感器才更好玩。单圈交流互感器只有一个绕组，次级多少匝数可以自己绕。绕组匝数有1000圈；2000圈的，1000圈的电感量大约11H。

butterfly

120V端如果有中心抽头就好了

1450113785

佩服激光老师的执着，赞一个。

1996

山东激光 发表于 2019-1-21 20:32
抽空我用综测仪测量一下它的频率特性。然后直接上机实验一下。这种电压互感器，线圈里不能通直流。只能作为 ...

不能通直流这点还是有点麻烦吧？而且电压互感器都是工作在近似空载条件

daxian50

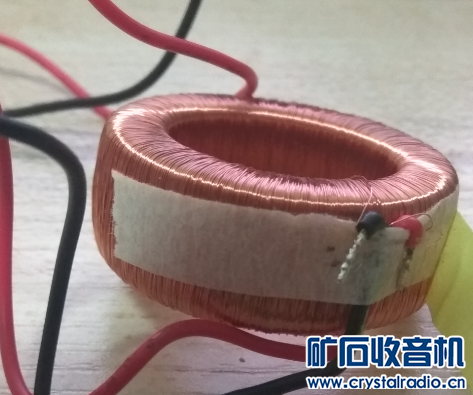

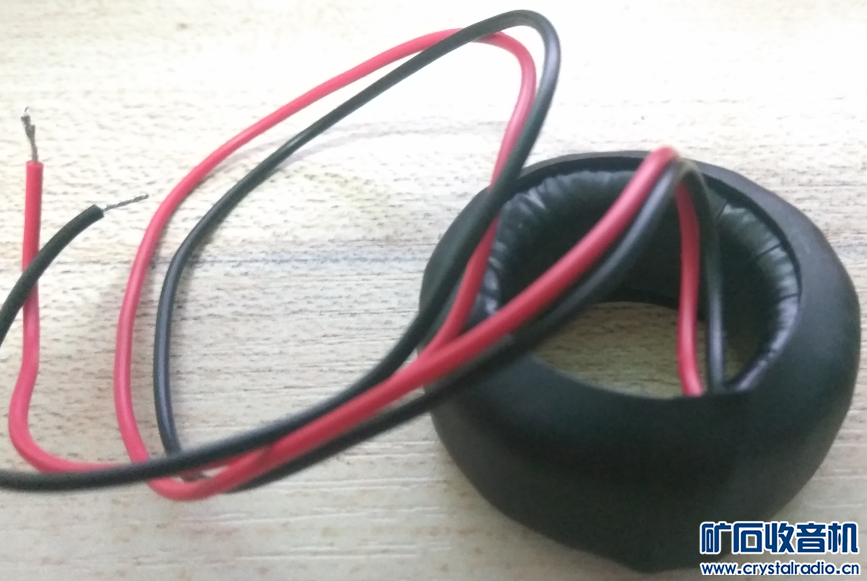

这个是我拆的一个，南京向上生产的电流互感器，感觉可玩性更高。是坡莫合金铁芯，不到十块钱一个。

海河

山东激光 发表于 2019-1-21 20:30
下面又是另外一种电压互感器，是220伏/3.53伏的。它的变压比是62倍，电感量也很大的。厂家提供的技术资料， ...

电感量120H，低频够用了。

山东激光

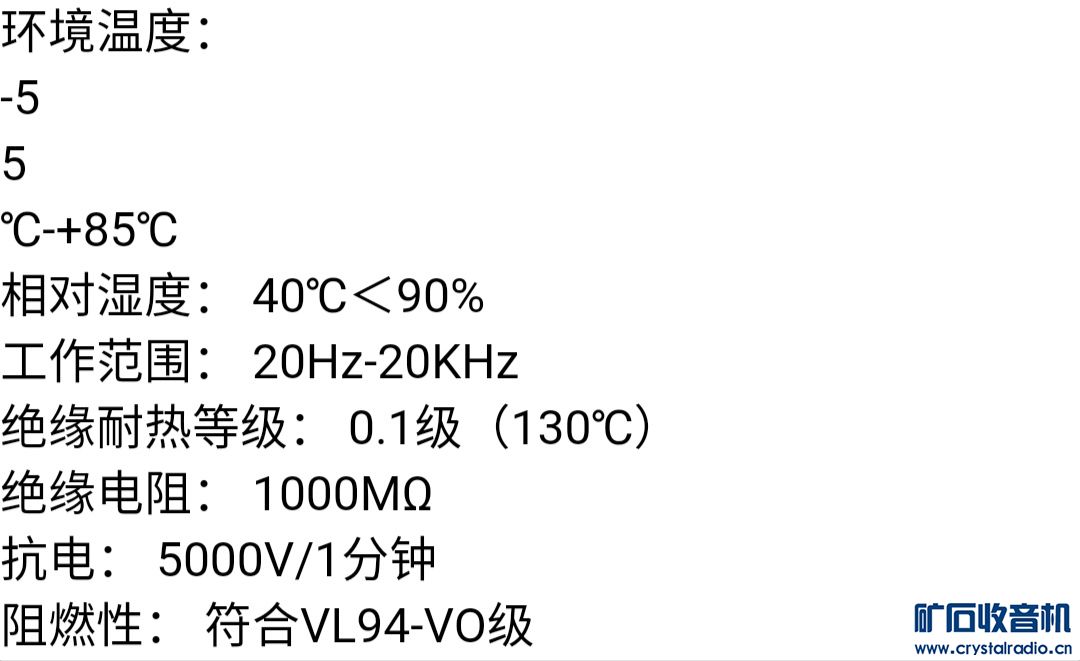

下面是上面两种精密电压互感器，厂家给的一些参数截图：频率特性，非常好的。

365171757

山东激光 发表于 2019-1-22 21:56
下面是上面两种精密电压互感器，厂家给的一些参数截图：频率特性，非常好的。

我有一对，是电表拆下来的，也是合金片。

唐西

感谢激光老兄分享好的发现！
220:3.53V的电压互感器，标称的应该是电压有效值，这样作为升压牛，Vpp达到了600V，推动-200v偏压绰绰有余！

lxa000

期盼楼主快点试用成功！

彗星

二次3.53V接MP3、电脑声卡等低阻信号源，一次220V直推6P14、15等高灵敏管子肯定没问题，但是因为很难加上负反馈，失真补偿、阻尼等指标就别苛求了，可以听听管子的“原汁原味”。
