上海160电子管收音机电路

正直电子 · 发表于 2019-1-19 22:16:18

本帖最后由正直电子于 2019-1-19 22:17 编辑

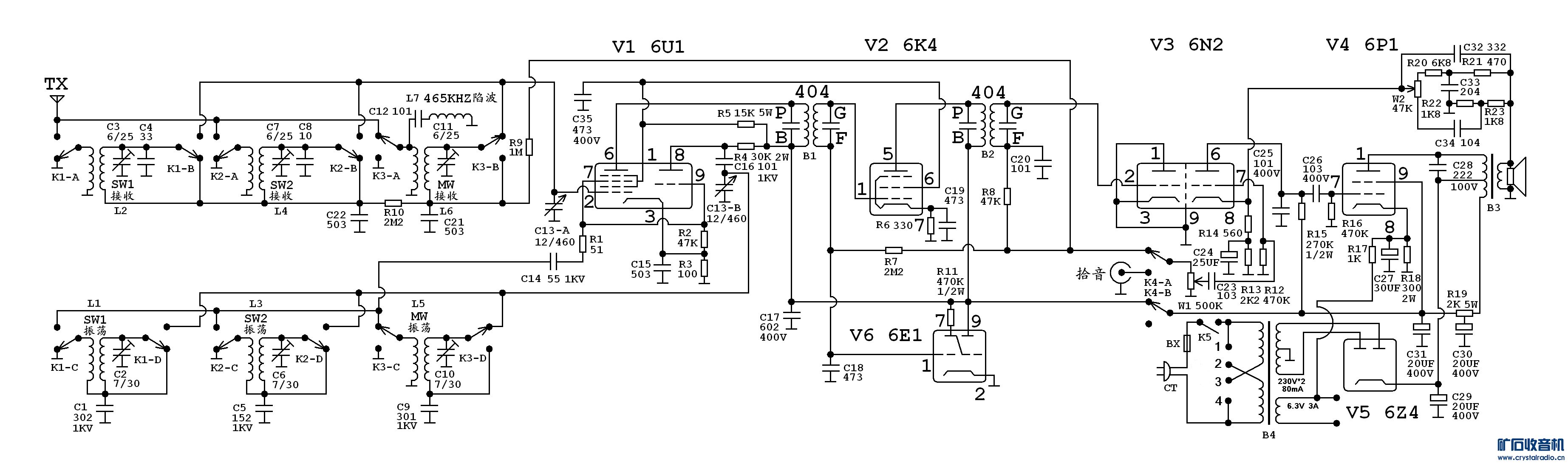

之前记得发过一次帖，有朋友说想找这个电路但是搜不到那个帖子，于是再发一次。电路图一点没变，只是整理一下更加清晰明了了，供大家打理这类机器时参考

补充内容 (2022-11-2 19:41):
更正：中波振荡垫整电容应为390PF，主帖图片误标300PF，有误，请大家注意

10000nf · 发表于 2019-1-20 12:31:22

已保存，谢谢

gajlys · 发表于 2019-1-20 12:32:03

学习学习，谢谢分享！！！！！！！！！！！

yuebai · 发表于 2019-1-20 13:03:29

学习了，谢谢楼主。保存以备不时之需。

白居不易 · 发表于 2019-1-20 18:45:54

上海160-A收音机电路图：

hwj688 · 发表于 2019-1-26 21:30:58

多谢分享

kongfuzi · 发表于 2019-1-26 21:51:55

跟163-5差不多啊

2855478242 · 发表于 2022-11-2 18:51:27

感谢老先生的资料

大清河 · 发表于 2022-11-2 19:02:45

白居不易发表于 2019-1-20 18:45
上海160-A收音机电路图：

还是习惯看这个风格的电路图画法。

求知无足 · 发表于 2022-11-2 19:30:09

laiyang · 发表于 2022-11-3 11:29:21

还是习惯看原版。

正直电子 · 发表于 2022-11-3 12:19:55

将近四年的旧帖被翻出来，震惊之余更多是惶恐，曾经修上海160电子管收音机，碍于对电子管理解不深，最头疼的就是按着电路图查故障，原版电路线条错综复杂，当时看得我眼花缭乱，迫于无奈就画了主帖这张电路，自以为这样电路就能看着简洁，恰逢那时发帖劲头足也就把它发出来了，现如今再看还是原版电路更加有优势。
此帖作废，大家还是看原版电路吧

文立刀 · 发表于 2022-11-3 13:11:23

改花的图也很好看，清晰明了

EF80 · 发表于 2022-11-11 18:46:16

正直电子发表于 2022-11-3 12:19
将近四年的旧帖被翻出来，震惊之余更多是惶恐，曾经修上海160电子管收音机，碍于对电子管理解不深，最头疼 ...

您绘的图纸非常的清晰.我喜欢并收藏.

正直电子 · 发表于 2022-11-12 17:02:57

近期我有不少旧帖子被莫名顶起，震惊之余发现很多老师的旧帖子也被顶起并都重新热了起来，不止这个版块，其他版块也有这种现象，这是好事。
一个技术版块，即便不谈技术，也要至少有和技术沾边的话题，而不是不必要的争斗。业余爱好论坛，摒弃了专业以后就只剩下认知和资历的深浅了，没什么所谓的对与错，只有各自立场不一，仅此而已。何况既是爱好，又不与利益相挂钩，大部分自认为不对的言论都无需反驳，又不耽误自己买零件玩机器，又不耽误自己健康快乐的，干啥要面红耳赤呢？多想想为什么他对我错，他为什么对我为什么错，或者为什么他错了我是对的，有个自己的判断就行，无谓的业余纷争上升到了网络暴力，人身攻击，甚至到了上版主那官面解决，如果不是太特殊的情况，这是不太值得的。
最后还是希望大家能玩起来，乐起来，玩得愉快，乐得开心，彼此尊重并保护好自己，只只是希望哈
