红灯735型全波段便携式收音机元件规格表

aajzfa

有愿意参与制作的吗？发个表格共参考，谁能把印版复制出来PCB文件。

aajzfa

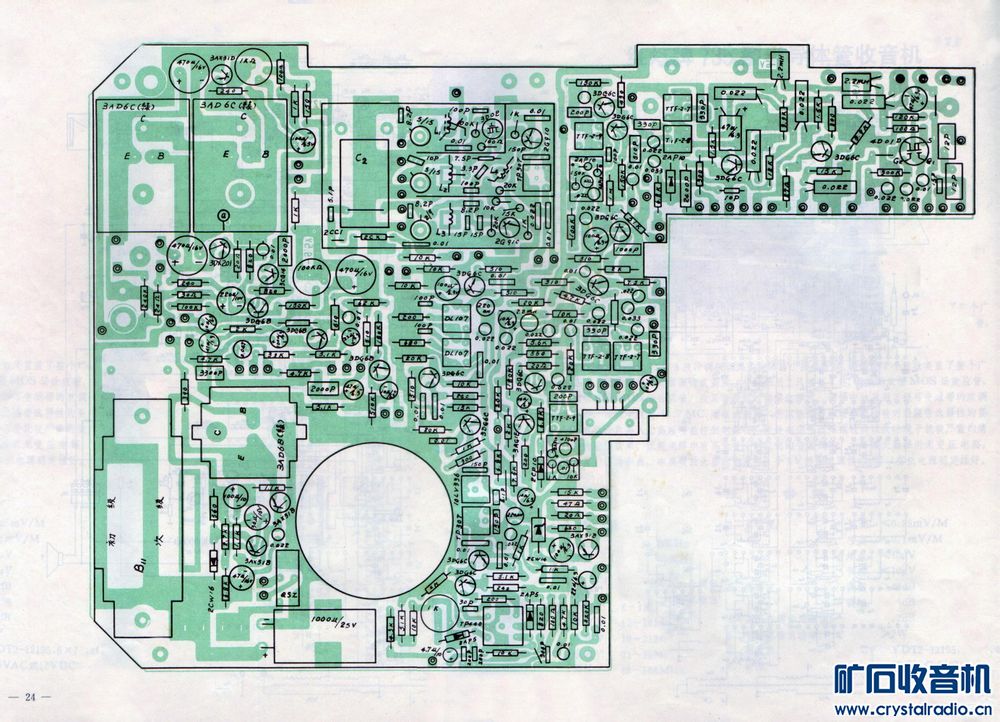

图印版印版图来了

aajzfa

大文件可以缩放的印版图

随梦惜缘

感觉上面的图片质量在好点，能做出线路板！

aajzfa

aajzfa 发表于 2019-1-12 11:48
图印版印版图来了

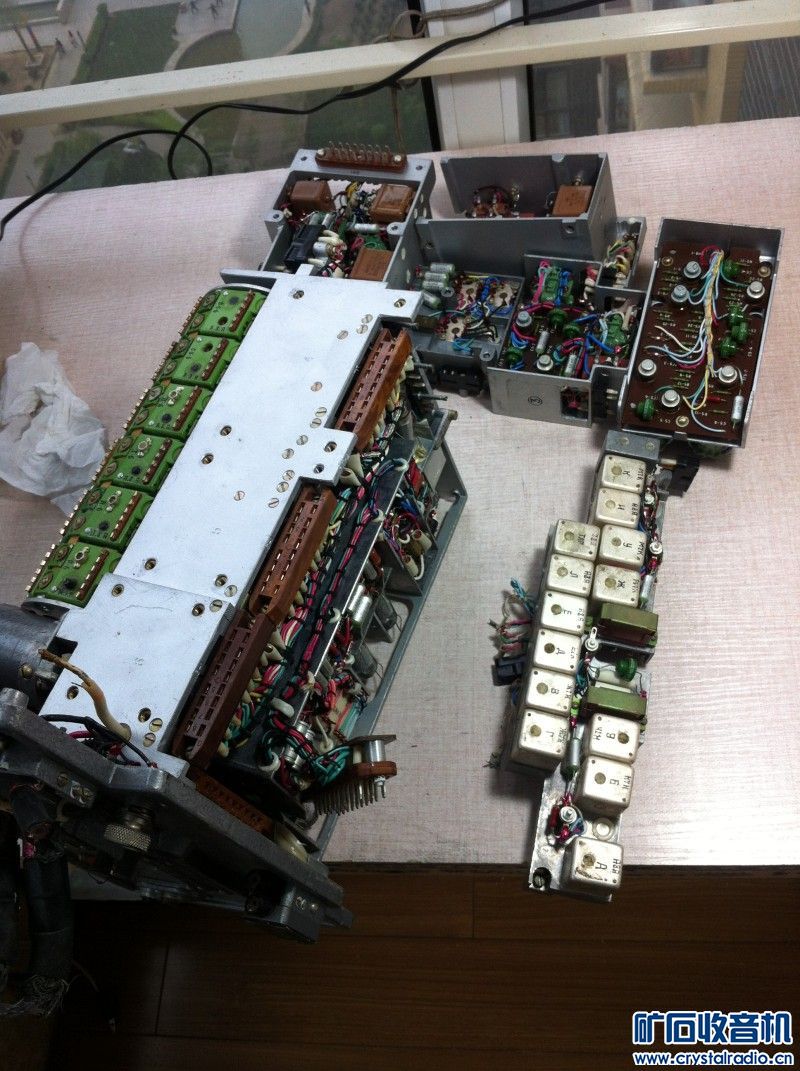

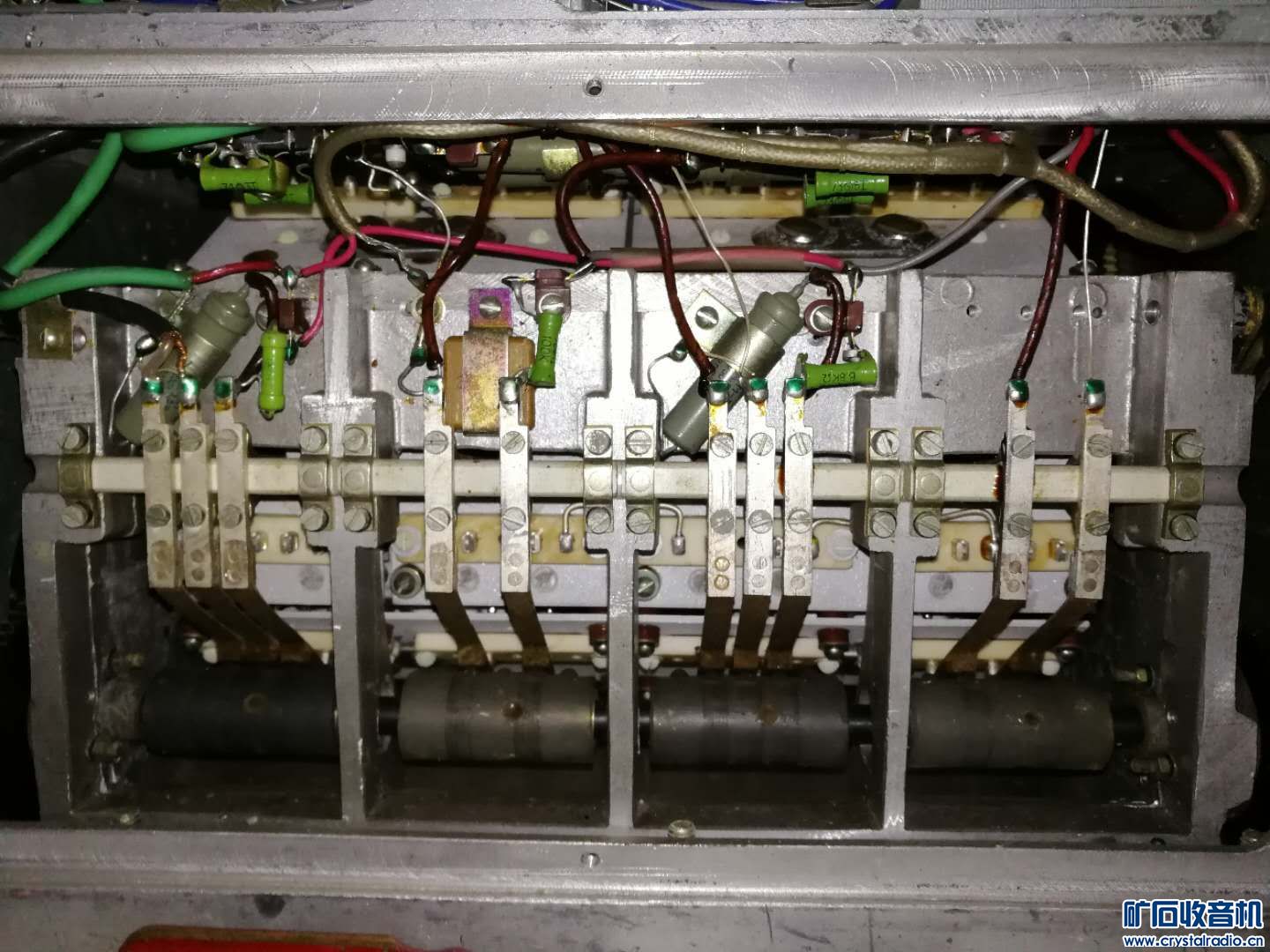

上一些国内外的转鼓开关图片

66718

aajzfa 发表于 2019-1-13 21:49
上一些国内外的转鼓开关图片

这个转鼓式波段开关，看似简单，业余情况下做出来很难，即使勉强做出来，可靠性也很差，看看以前黑白电视机VHF的转鼓式波段开关，正规厂家做出来的产品，可靠性还行，后期一些小厂家，做出来的，就不敢恭维了，用不了多久就会接触不良。

我觉得大家的思维不要局限于机械结构，可以试试用开关二极管等等，有源器件来做开关，这样实现起来更容易，可靠性更高。

CD77-2B

66718 发表于 2019-1-14 09:50
这个转鼓式波段开关，看似简单，业余情况下做出来很难，即使勉强做出来，可靠性也很差，看看以前黑白电视 ...

就接触头镀银就搞不了

aajzfa

aajzfa 发表于 2019-1-13 21:49
上一些国内外的转鼓开关图片

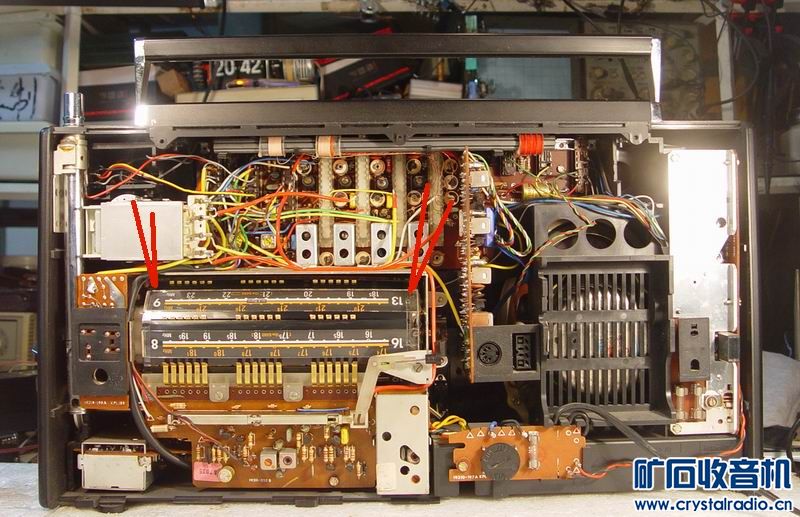

再来两张德国的收音机转鼓开关

aajzfa

66718 发表于 2019-1-14 09:50
这个转鼓式波段开关，看似简单，业余情况下做出来很难，即使勉强做出来，可靠性也很差，看看以前黑白电视 ...

有没有实用电路图纸？

sgeli_sh

aajzfa 发表于 2019-1-14 22:13
有没有实用电路图纸？

这个电路的思路很好，用开关二极管做切换，可以研究。

aajzfa

sgeli_sh 发表于 2019-1-15 00:23
这个电路的思路很好，用开关二极管做切换，可以研究。

收到。谢谢！这个很好！

66718

aajzfa 发表于 2019-1-14 22:13
有没有实用电路图纸？

收发信机的部分电路图。







不好意思，我试了多次IE11无法上图，没有上图的按钮，打开兼容模式，出现上图按钮，但是选择后，提示什么I/O错误。

aajzfa

66718 发表于 2019-1-15 09:30
收发信机的部分电路图。

请发给我，
747729185@qq.com
谢谢！

66718

aajzfa 发表于 2019-1-15 10:21
请发给我，

谢谢！

已发送，请查收。

fzh547611

        虽然不知道介个是个什么机，但可是图片收藏了，留着养眼。
