ULN2283什么路子？

heroicjzu

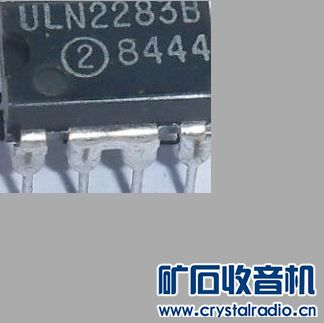

借了两张网上的图。

这个IC怪怪的，找了半天，没找到正规datasheet，甚至连它是哪家公司出品的都不清楚，更别说出品年代等信息了。

看了淘宝上的货，也是各种印字都有，貌似都无统一标准；至于引脚，更乱，有的货2 3脚、6 7脚出厂就连在一起了，有的则没有，8个脚各自分离。

更奇怪得是，这IC的性能很好，外围也简单，怎么现在就销声匿迹了？而386 2822等还在大行其道

我觉得这个IC最优秀、最不可取代的一点——超高的输入阻抗，超百K啊，在这一点上386 2822 7368 7052 2025 1622等都满地找牙。。。

另外，工作电压还够低，而7052 386等好多IC低于3V就歇菜了。。。

又能低压工作，又能超高阻抗的IC可以说除了2283基本就没有，可为啥2283就这么没了呢，基本可以肯定是停产了



实在想不明白2283是啥路子，特来请教一下知情的前辈

电爪飞黄

性能同ULN2204中的功放电路.

jason10699003

美国Allegro公司的产品

heroicjzu

jason10699003 发表于 2018-8-24 14:12
美国Allegro公司的产品

能给个pdf的下载链接么？谢谢

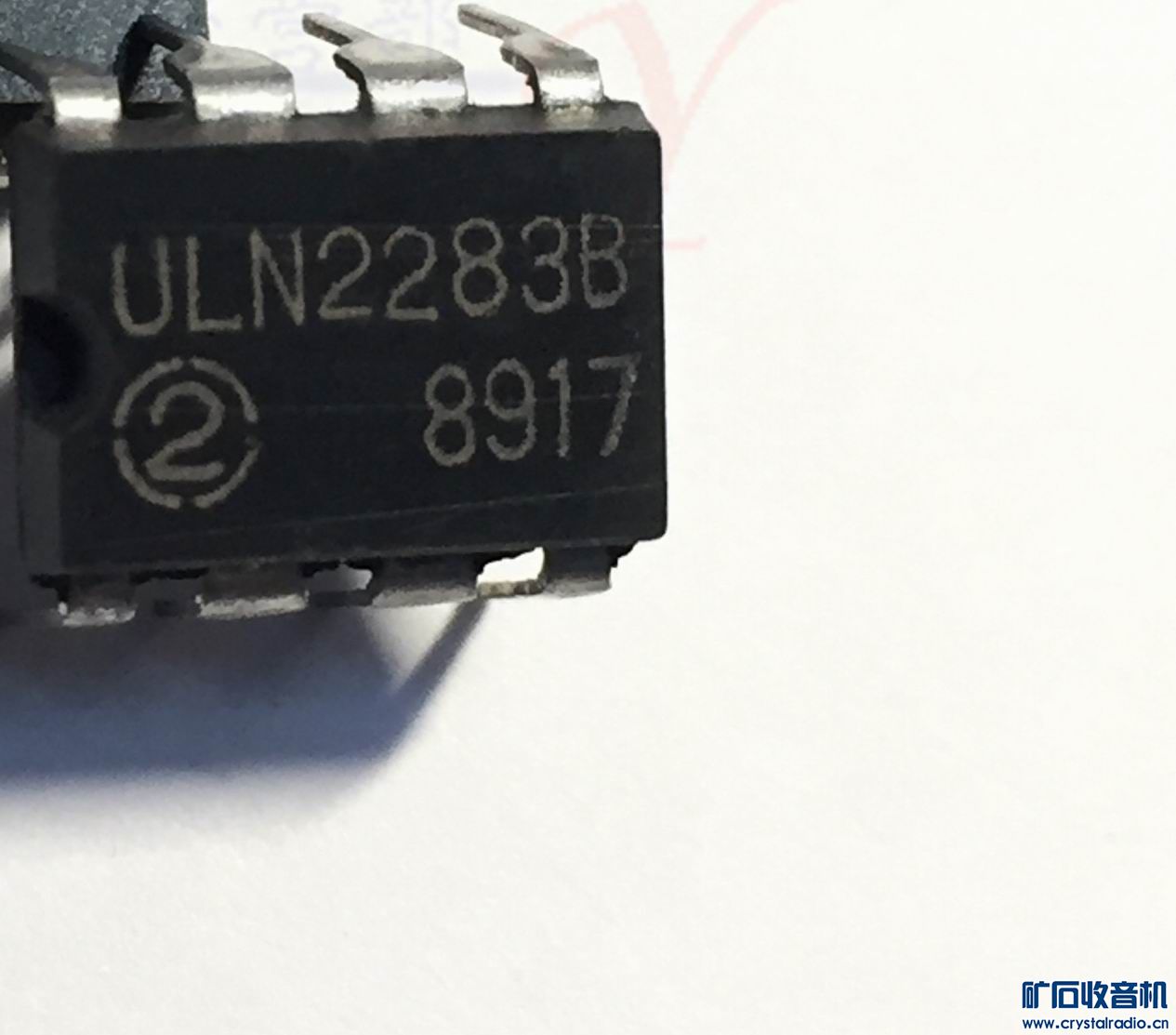

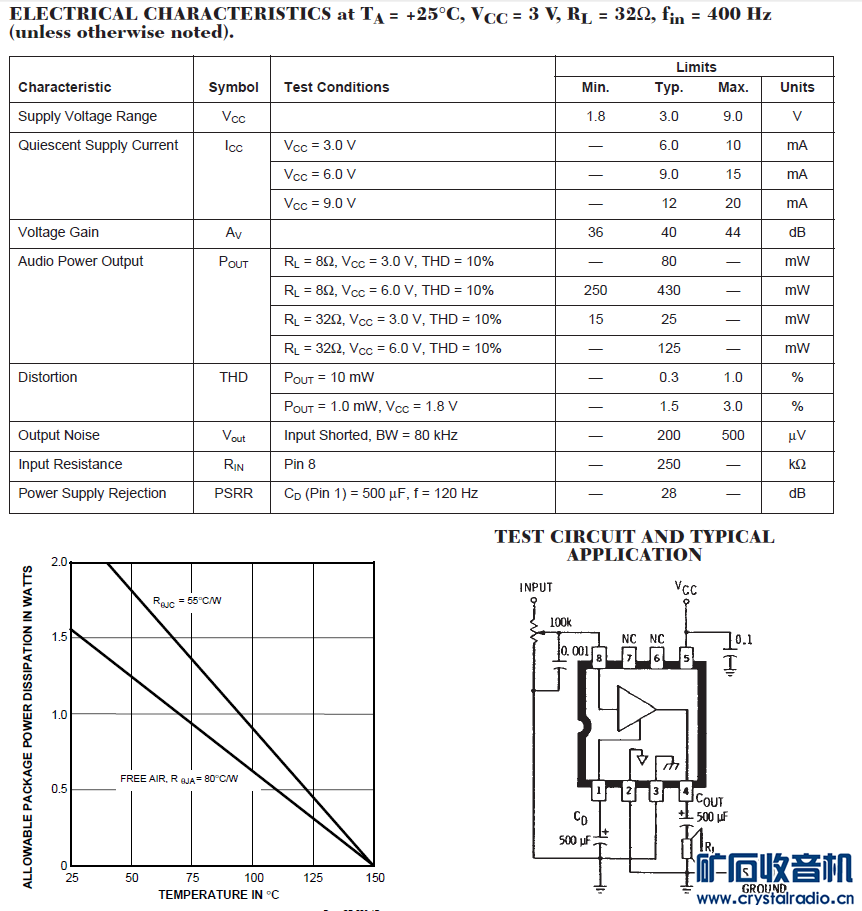

我刚才也找到了一份pdf，但是版本明显和您的不同，我这个版本是连脚的，如图。是不是有不同公司在生产2283啊？





而且您的2283电源下限1.8V，而我这pdf显示的是3V，差别太大了。

老国哥

heroicjzu 发表于 2018-8-24 14:44
能给个pdf的下载链接么？谢谢

我刚才也找到了一份pdf，但是版本明显和您的不同，我这个版本是连脚的 ...

你的有B，人家的没B

jason10699003

heroicjzu 发表于 2018-8-24 14:44
能给个pdf的下载链接么？谢谢

我刚才也找到了一份pdf，但是版本明显和您的不同，我这个版本是连脚的 ...

你的是对的 看来我的不一定对, 我贴的是ULN3718M的 因为有个资料说2283跟3718是一样的

heroicjzu

jason10699003 发表于 2018-8-24 15:04
你的是对的 看来我的不一定对, 我贴的是ULN3718M的 因为有个资料说2283跟3718是一样的

这句see 3718我也看到了，3718的pdf还算好找；可是2283的pdf真是太难找了，还找不齐，只找到B，2283A没找到。

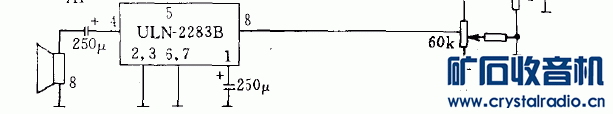

借两张网上的图，2283B还分连脚和分脚，而我只找到了连脚的pdf，分脚版本是个啥情况，现在也没摸清楚。

真是一个奇怪的IC。

heroicjzu

老国哥 发表于 2018-8-24 15:02
你的有B，人家的没B

貌似没有光板无后缀的2283吧？不是带A就是带B

jason10699003

heroicjzu 发表于 2018-8-24 15:32
貌似没有光板无后缀的2283吧？不是带A就是带B

不必太纠结 即使找到了 他也不会告诉你为啥好用 指标也不会有什么牛逼之处

heroicjzu

main99 发表于 2018-8-24 15:33
关键 声音如何？

主要是用它250K的高阻输入，其他类似低压小块输入阻抗都远远低于2283。

至于声音，这种小功率小喇叭应用的收音机场合，基本都差不多吧。没人能听出来差别，除了音量大小

jason10699003

如果250K你都震惊的话 那么请看看这个

heroicjzu

jason10699003 发表于 2018-8-24 16:16
如果250K你都震惊的话 那么请看看这个

这个IC是好东西啊，如果电压增益能有40DB以上，用在收音机上就很合适了。

请告知型号，谢谢。

jason10699003

heroicjzu 发表于 2018-8-24 16:31
这个IC是好东西啊，如果电压增益能有40DB以上，用在收音机上就很合适了。

请告知型号，谢谢。

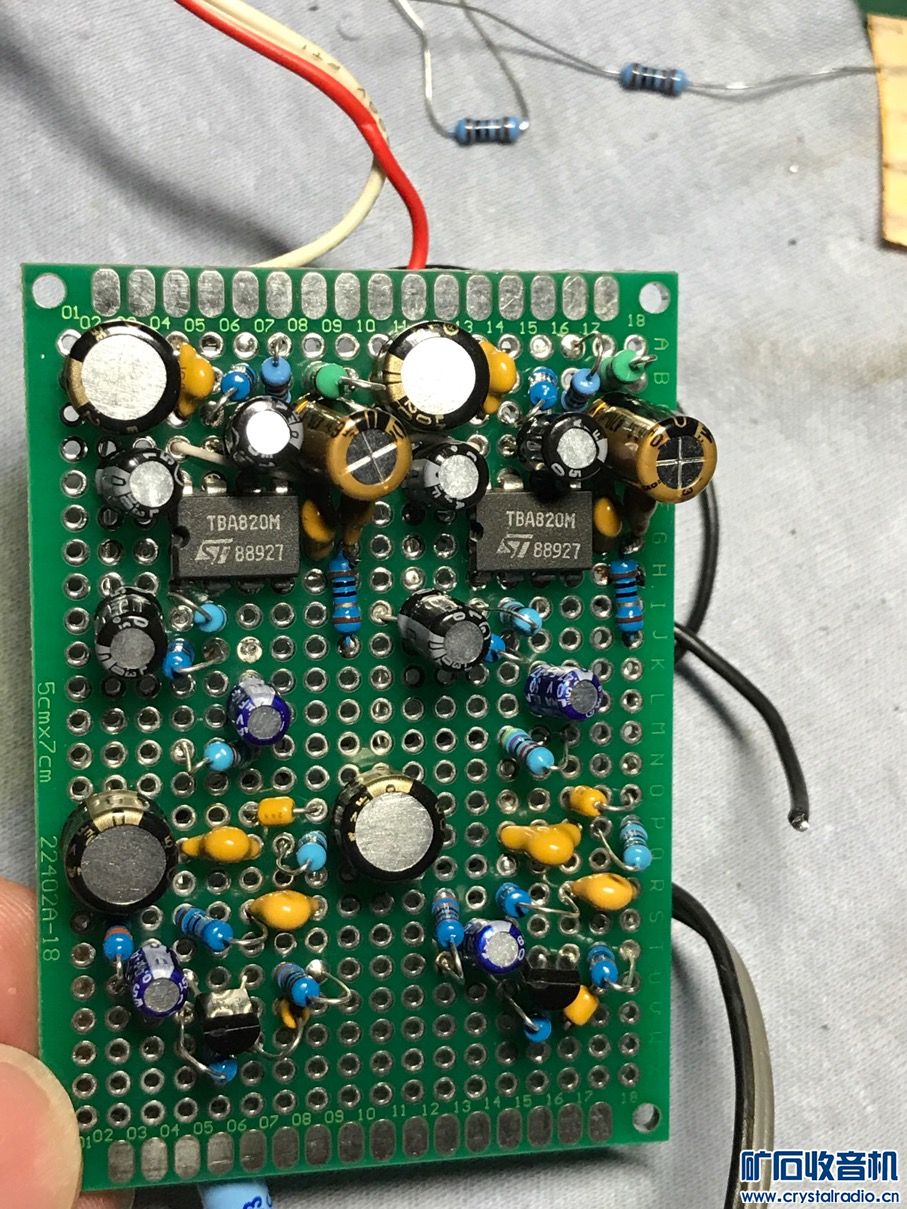

一般功放IC增益都能轻松达到40DB以上. TBA820M, 8脚DIP, 很常见的IC, 根德S400, 500, 700都是用的这个IC, 还有著名的GE-7-1000A小机也是 选择合适的增益和相位补偿电容 声音非常好  这个是我自己做的

heroicjzu

jason10699003 发表于 2018-8-24 16:57
一般功放IC增益都能轻松达到40DB以上. TBA820M, 8脚DIP, 很常见的IC, 根德S400, 500, 700都是用的这个IC, ...

非常感谢。

以前关注过这个Ic，实际应用时必须要加10K的R1，所以实际输入阻抗较低。2283的实用输入阻抗目前在我所知的小块中是最高的。

苏-27

这集成块效率低，9伏才输出一瓦，低于同期所有功放块，所以被淘汰
