再上用Excel刚画好的FU系列胆机电路

二玄古月 · 发表于 2018-8-23 10:25:31

FU-29:

FU-32:

FU-50:

whmks · 发表于 2018-8-23 10:31:11

画得漂亮，正好要用到，谢谢！

bw9922 · 发表于 2018-8-23 10:38:27

画的不错。多谢分享！

daxian50 · 发表于 2018-8-23 10:42:20

栅负压为何不稳压？

298175407 · 发表于 2018-8-23 10:57:21

近期正在学习中，收藏了

james2007 · 发表于 2018-8-23 11:22:55

提示: 作者被禁止或删除内容自动屏蔽

zgcaihong · 发表于 2018-8-23 12:38:50

画得很漂亮，没想到Excel还有画电路图的功能。

二玄古月 · 发表于 2018-8-23 13:05:53

一并感谢几位老师加分。

二玄古月 · 发表于 2018-8-23 13:06:53

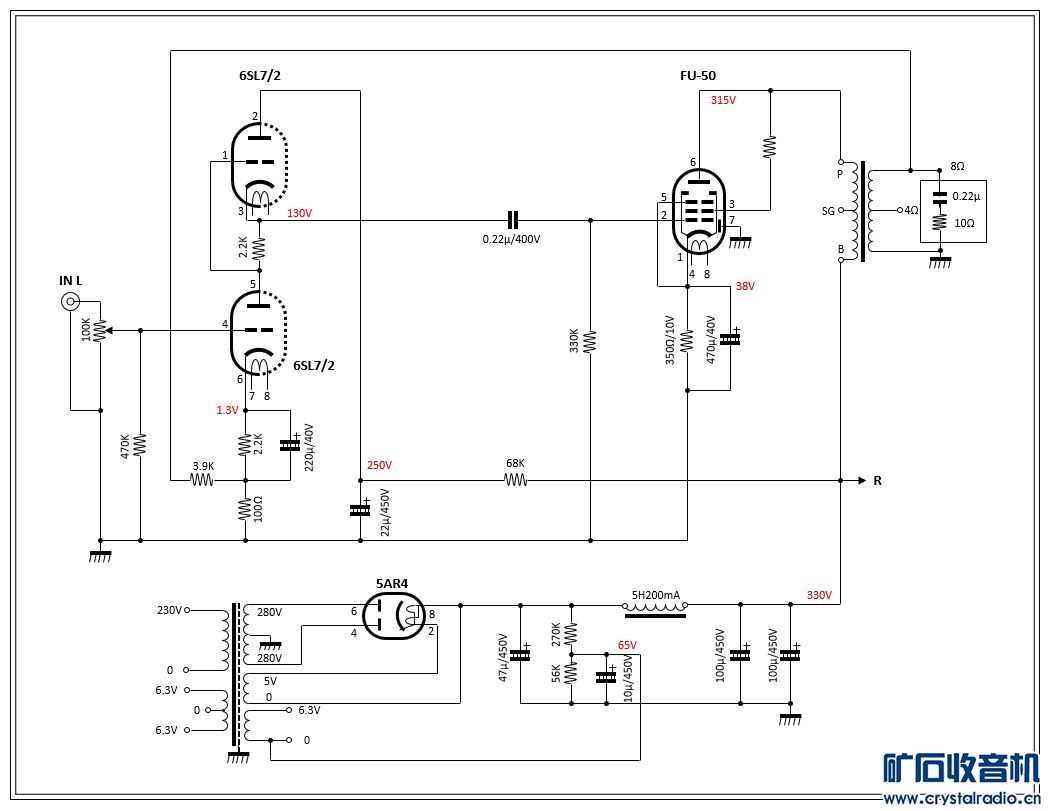

6J8P+FU50:

6J8P FU50单端.JPG

二玄古月 · 发表于 2018-8-23 16:07:59

本帖最后由二玄古月于 2018-8-23 16:34 编辑

更正图2两处失误：即双300V和5V的接地的错误。并向坛友致歉。


龙神 · 发表于 2018-8-23 16:13:33

以前画的没有挂上来，前不久院长帖子里看到一个6J4P推FU50的图不错，也是楼主的作品

二玄古月 · 发表于 2018-8-23 16:31:33

龙神发表于 2018-8-23 16:13
以前画的没有挂上来，前不久院长帖子里看到一个6J4P推FU50的图不错，也是楼主的作品

近段时间闲的难受，就翻出以前画的电路图来看，越看越别扭：一是不规矩，二是错误百出，于是在网上查找同类电路反复参阅对照，纠正错误，并且利用Excel的绘图功能改进电路图的绘制方法，力求更加规范一些。其他绘图软件不想用了，就是绘个电路图，Excel够用了。感谢同省老乡的关注和支持。

zjh768 · 发表于 2018-8-23 18:08:22

进来看看，学习学习！

arcdun · 发表于 2018-8-26 17:11:16

这个地方想问问，一个47的稳压，怎么出那么高的电压？
