求SONY ICF-EX5电路图

lhj10005 · 发表于 2018-8-14 21:59:09

从网上淘了一台ICF-EX5故障机，PCB看起来复杂，求电路图一份，看看有没有能力修好。

hanvic · 发表于 2018-8-14 23:07:05

刚看到有人出机器。真快

lhj10005 · 发表于 2018-8-14 23:23:18

hanvic 发表于 2018-8-14 23:07
刚看到有人出机器。真快

就是我发的出机贴

ace919 · 发表于 2018-8-15 06:27:05

号称是中波王的ICF-EX5，还有CCRadio 2，都找不到电路图

lhj10005 · 发表于 2018-8-15 09:09:26

ace919 发表于 2018-8-15 06:27
号称是中波王的ICF-EX5，还有CCRadio 2，都找不到电路图

只看到主板上唯一的芯片是CXA1376AS，跟SW7600G相同的芯片

ace919 · 发表于 2018-8-15 09:58:47

lhj10005 发表于 2018-8-15 09:09
只看到主板上唯一的芯片是CXA1376AS，跟SW7600G相同的芯片

对，这是Sony技术封锁比较严的芯片，AM同步检波就在上面

CZ4816 · 发表于 2018-8-15 13:26:42

lhj10005 发表于 2018-8-15 09:09
只看到主板上唯一的芯片是CXA1376AS，跟SW7600G相同的芯片

这个机器怎么会有1376as, 三洋的LAXXXX

lhj10005 · 发表于 2018-8-15 16:14:35

CZ4816 发表于 2018-8-15 13:26
这个机器怎么会有1376as, 三洋的LAXXXX

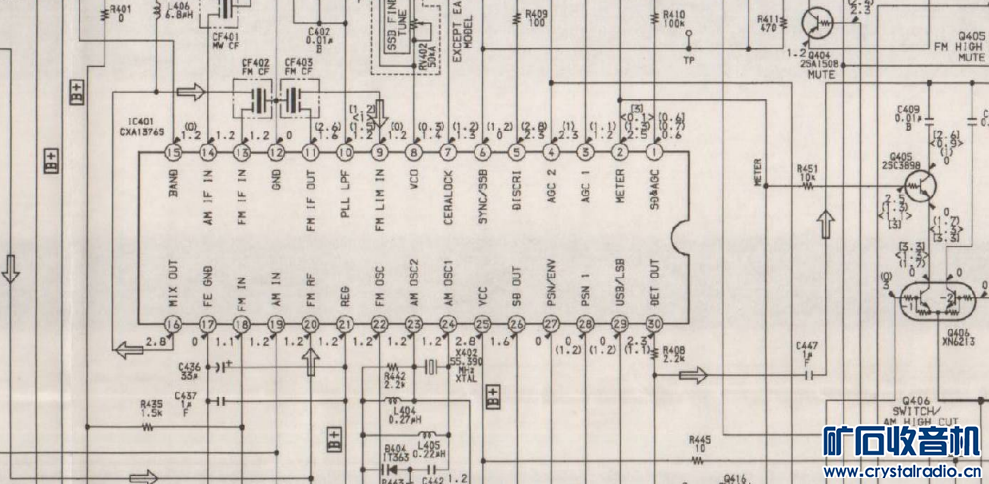

可以确认，是用CXA1376AS的芯片
2018-8-15 16-12-12.png

CZ4816 · 发表于 2018-8-16 17:13:12

lhj10005 发表于 2018-8-15 16:14
可以确认，是用CXA1376AS的芯片

咋确认? 有图纸还是照片? 我倒是有拆机照.

lhj10005 · 发表于 2018-8-16 17:14:33

有照片，晚上可以拍出来

lhj10005 · 发表于 2018-8-16 17:15:00

CZ4816 发表于 2018-8-16 17:13
咋确认? 有图纸还是照片? 我倒是有拆机照.

你的拆机照不是CXA-1376AS?

CZ4816 · 发表于 2018-8-16 18:46:20

lhj10005 发表于 2018-8-16 17:15
你的拆机照不是CXA-1376AS?

拆机主板图

lhj10005 · 发表于 2018-8-17 08:24:41

CZ4816 发表于 2018-8-16 18:46
拆机主板图

我的这个，跟你的不同

justmexx · 发表于 2018-8-17 13:53:05

SW7600GR CXA1376AS LA3335M CXA1522P LA5503M

lhj10005 · 发表于 2018-8-17 14:14:49

justmexx 发表于 2018-8-17 13:53
SW7600GR CXA1376AS LA3335M CXA1522P LA5503M

谢谢您！谢谢您！
