最近做了台晶体管放大器

特快 · 发表于 2011-2-15 19:33:52

最近得空，做了台晶体管放大器。
用的电路是《青年无线电实用手册》上的无输入输出变压器5瓦OTL扩大机的线路。因为赶时间，壳子来不及邮现成的了，所以就自己用有机玻璃板做了一个，头一次做，没做好。
做的不好，让大家见笑了。

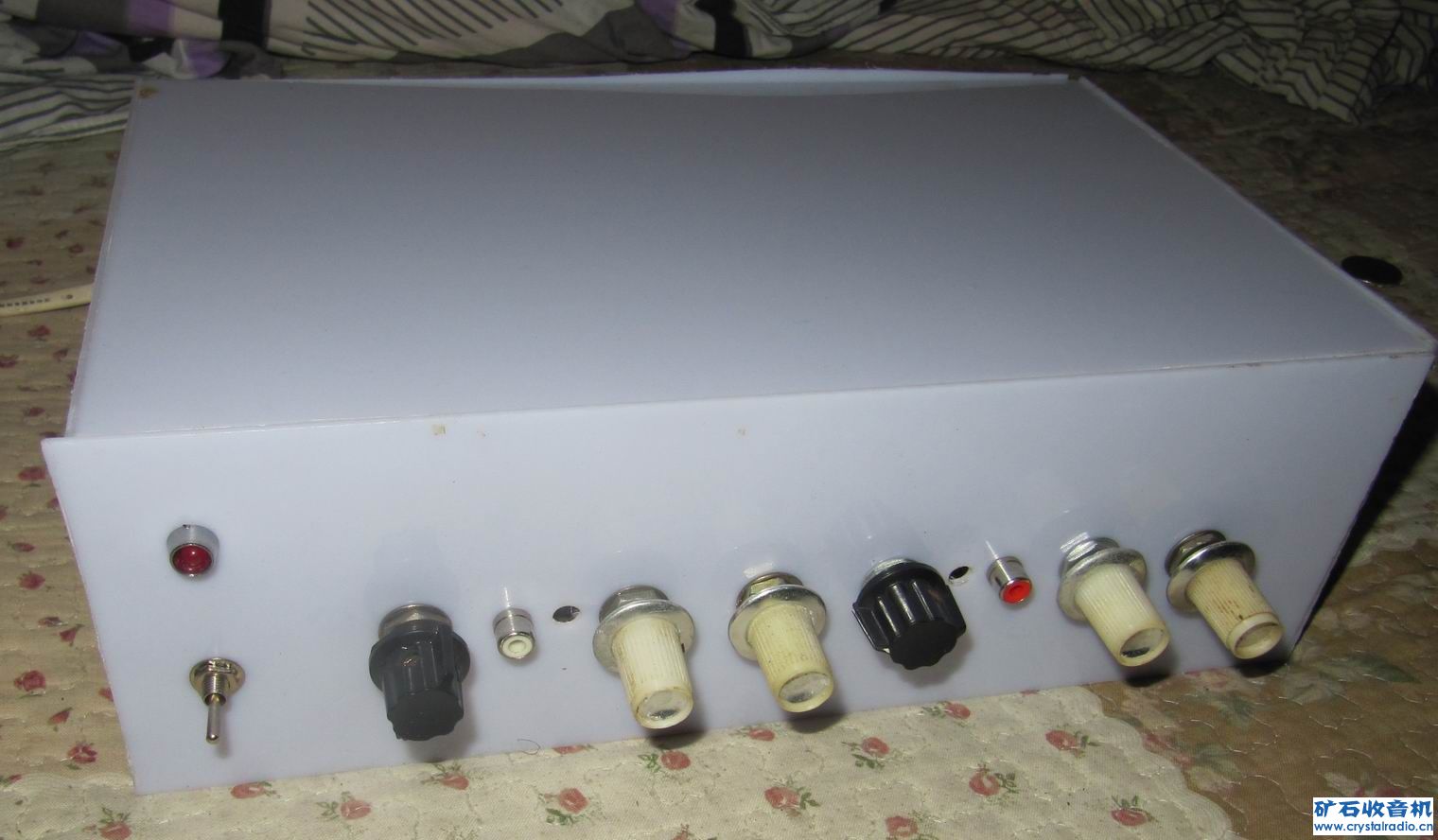

外观：

制作过程：
先画线路板

然后把多余的不干胶纸刻掉

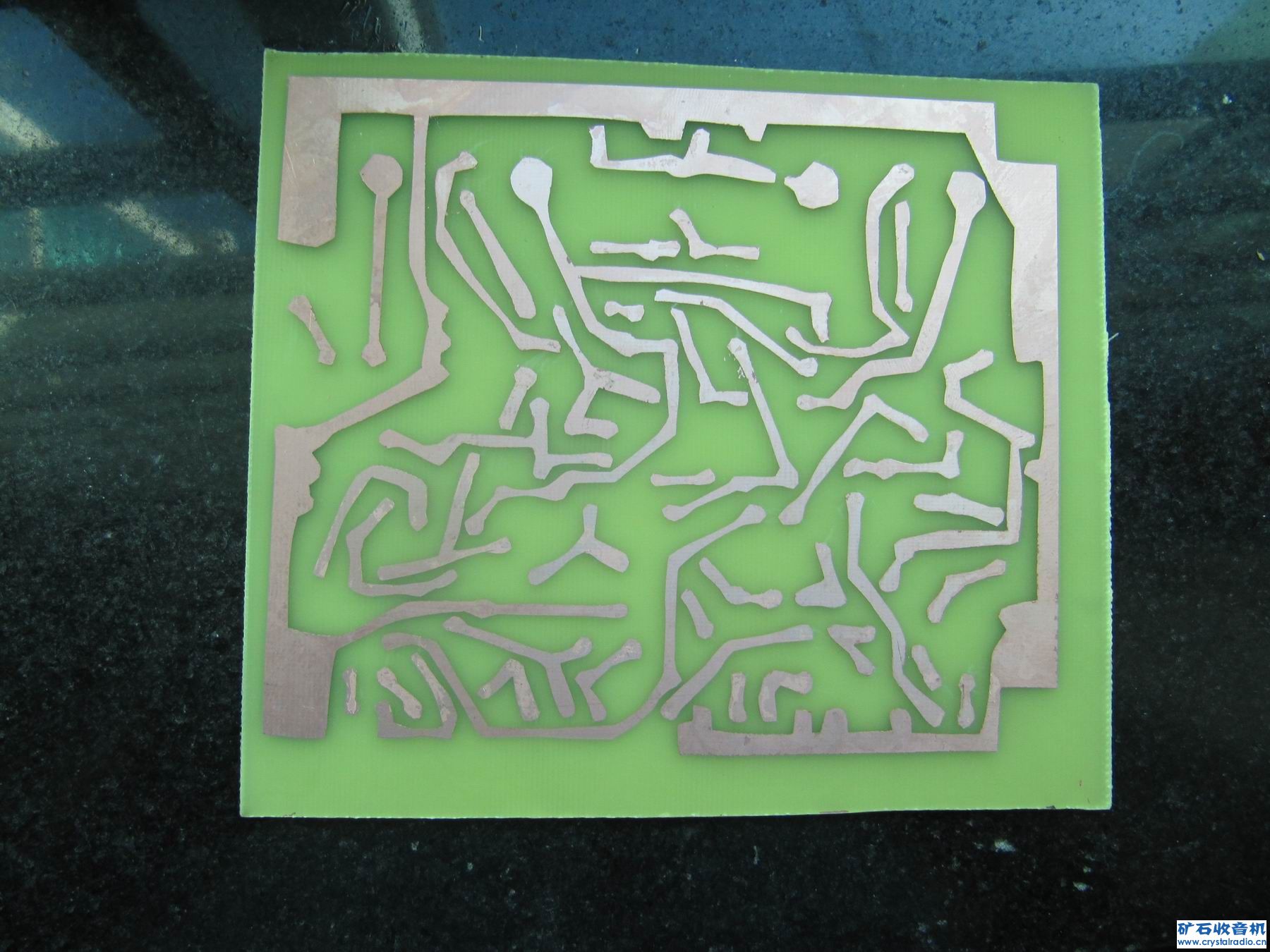

腐蚀

打孔

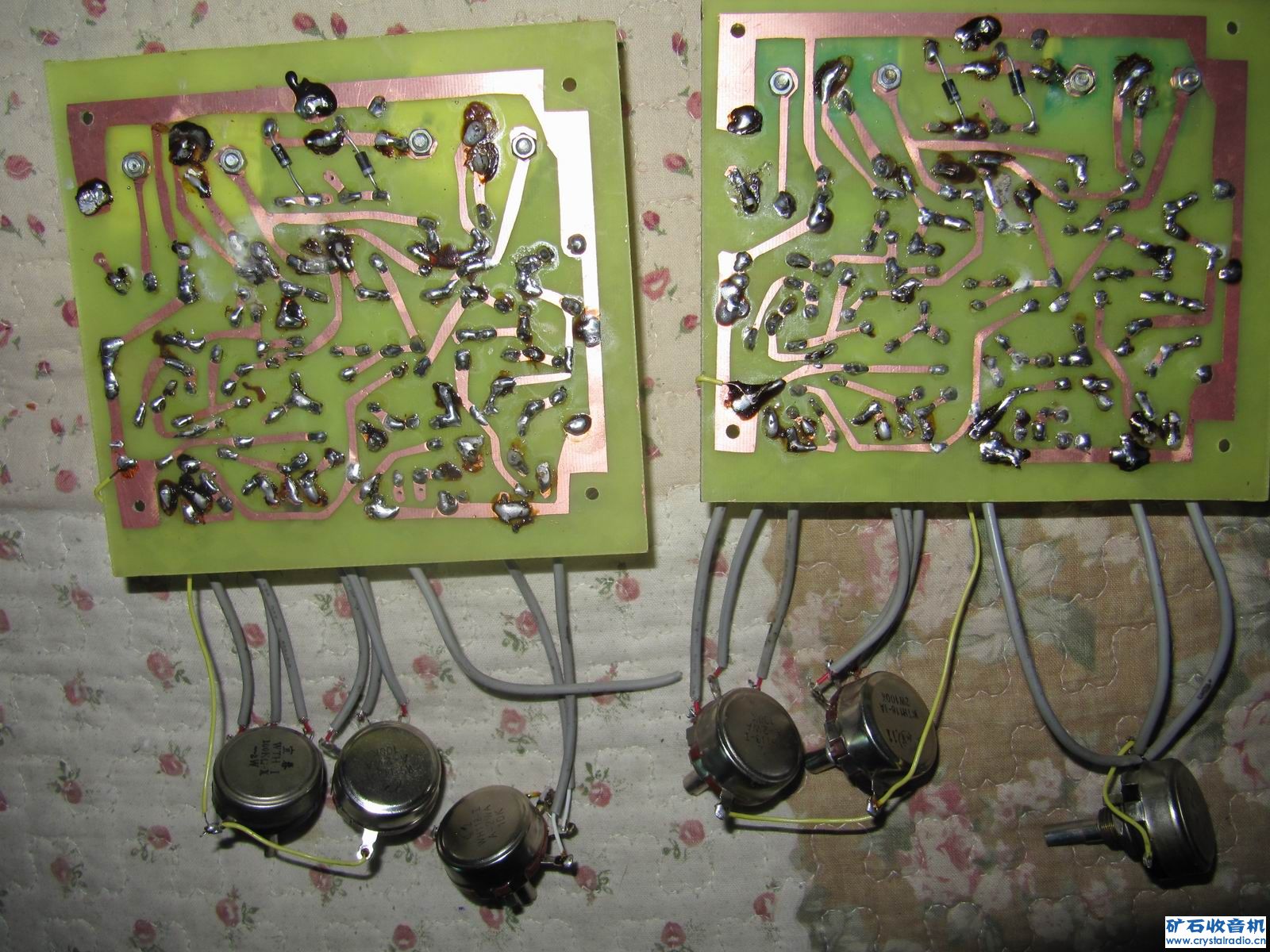

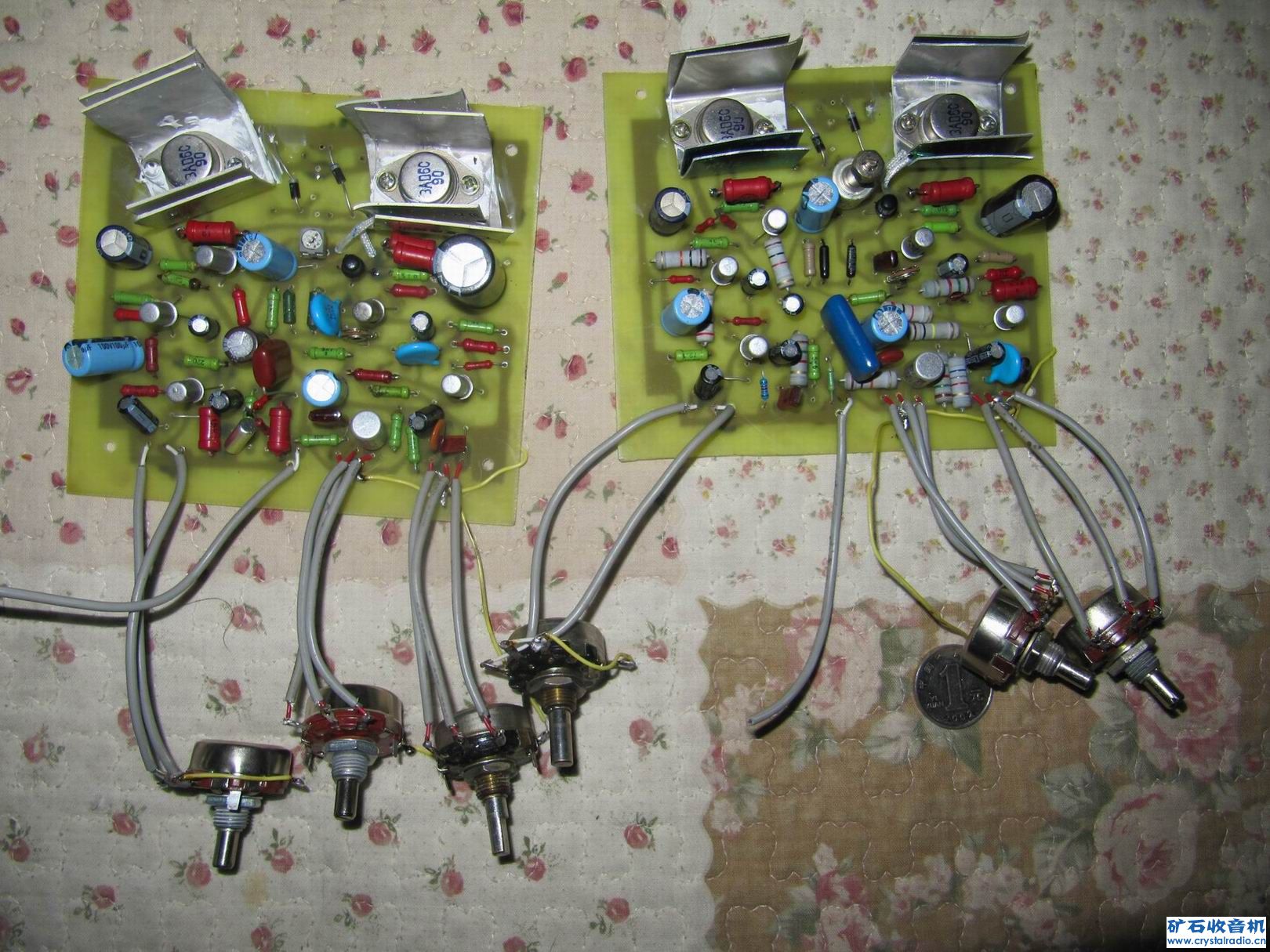

焊装调试

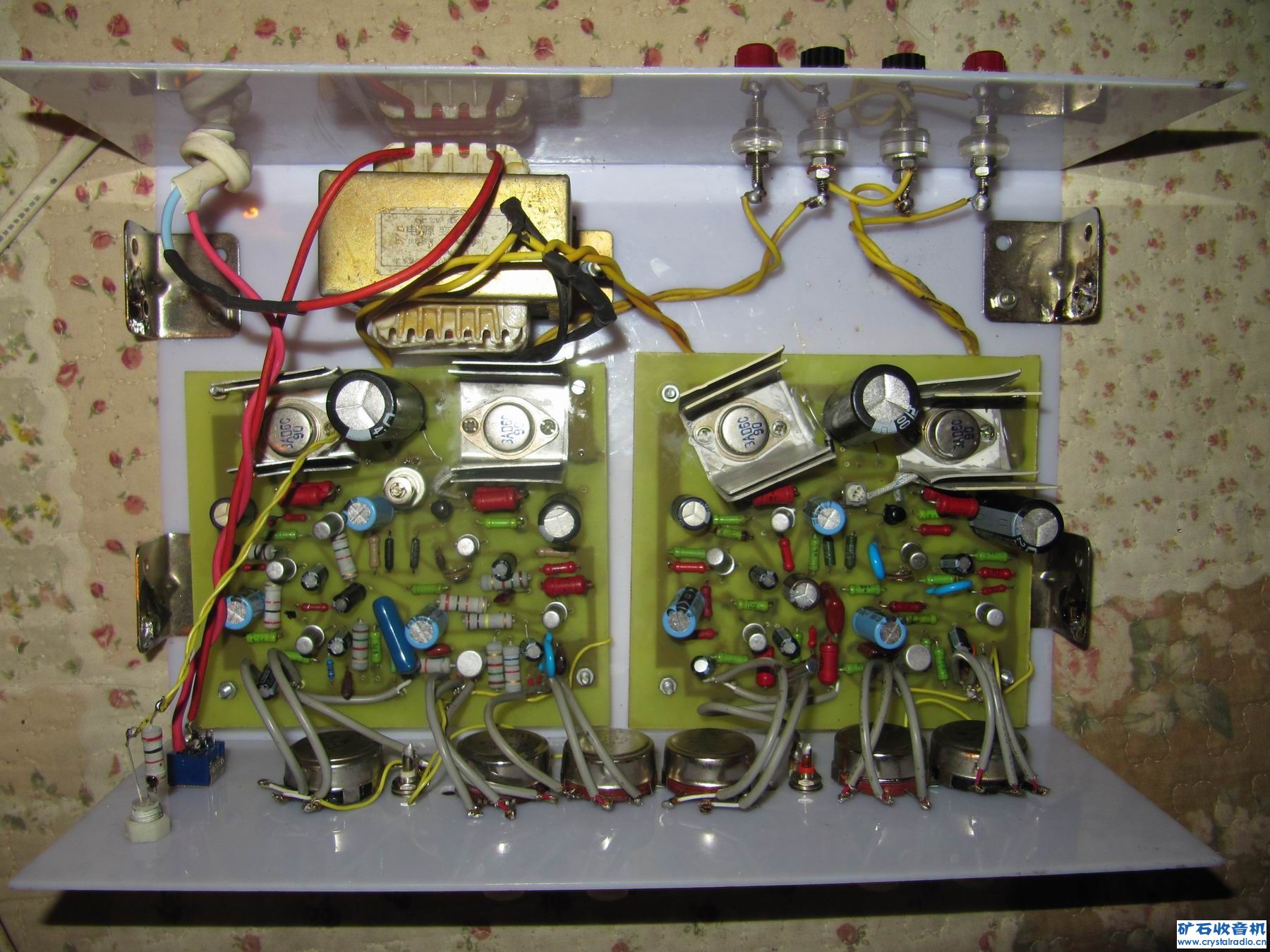

装壳

这机器效果还算可以，交流声二十公分外就听不到了，自己认为合格了。
献丑献丑，欢迎批评。

倾听 · 发表于 2011-2-15 19:41:24

真是别致啊！

suhonggui · 发表于 2011-2-15 19:45:42

手绘PCB不简单，锗管OTL功放成功更不简单！

wzwxdx · 发表于 2011-2-15 19:47:51

不错的OTL晶体管双声道放大器。

wzwxdx · 发表于 2011-2-15 19:55:10

功放管用的是3AD6C大功率锗管？

lhd · 发表于 2011-2-15 20:08:04

很怀旧的扩大器，楼主手艺不一般

学习了

huahe1992 · 发表于 2011-2-15 20:55:26

提示: 作者被禁止或删除内容自动屏蔽

huahe1992 · 发表于 2011-2-15 20:58:02

提示: 作者被禁止或删除内容自动屏蔽

biterliu · 发表于 2011-2-15 20:59:41

不错，让俺想起以前的刀刻版了~~~~信噪比怎样，能不能上75dB，还有带宽，稳定性怎样？？还是指标说话比较客观点。

[ 本帖最后由 biterliu 于 2011-2-15 21:00 编辑 ]

特快 · 发表于 2011-2-15 21:54:12

原帖由 suhonggui 于 2011-2-15 19:45 发表
手绘PCB不简单，锗管OTL功放成功更不简单！

呵呵，线路板是我按照书上的图复写下来的，很简单的事。

特快 · 发表于 2011-2-15 21:54:34

原帖由 wzwxdx 于 2011-2-15 19:55 发表
功放管用的是3AD6C大功率锗管？

正是。

特快 · 发表于 2011-2-15 21:55:33

原帖由 huahe1992 于 2011-2-15 20:58 发表
不过把整流管部分和滤波电容部分在下一款作品中再重新安排一下就更好了

确实。当时只是想做一个声道的，结果就做成这个样子了。整流滤波单独出一块板子就好了。

Tieg3023 · 发表于 2011-2-16 00:05:06

锗管功放——好！！！

zzm530919 · 发表于 2011-2-16 09:42:14

楼主手艺不错，顶一下

鸿渐哥 · 发表于 2011-2-16 09:54:53

祝贺成功
