求助，JT-1晶体管图示仪电牛资料

胆管之声 · 发表于 2018-6-19 20:22:20

JT-1图示仪拆下的电源牛，有两个，一个是高压牛一个是灯丝牛，高压有250V、200V和175V输出，不知道电流多大，做个6P3P单端不知道够不够用？

彗星 · 发表于 2018-6-19 20:27:50

未知线径的电牛要估算载流量，可通过测量绕组直流电阻的方法，即绕组额定输出电压的5%除以该绕组的直流电阻。若是想裕量大一点，可取4%或者3%的压降来计算。

胆管之声 · 发表于 2018-6-19 20:41:59

彗星发表于 2018-6-19 20:27
未知线径的电牛要估算载流量，可通过测量绕组直流电阻的方法，即绕组额定输出电压的5%除以该绕组的直流电阻 ...

谢谢彗星老师指点，只是东西不在我手里，我想先确定了电流大小再下手。

chenananjinpei · 发表于 2018-6-20 09:04:31

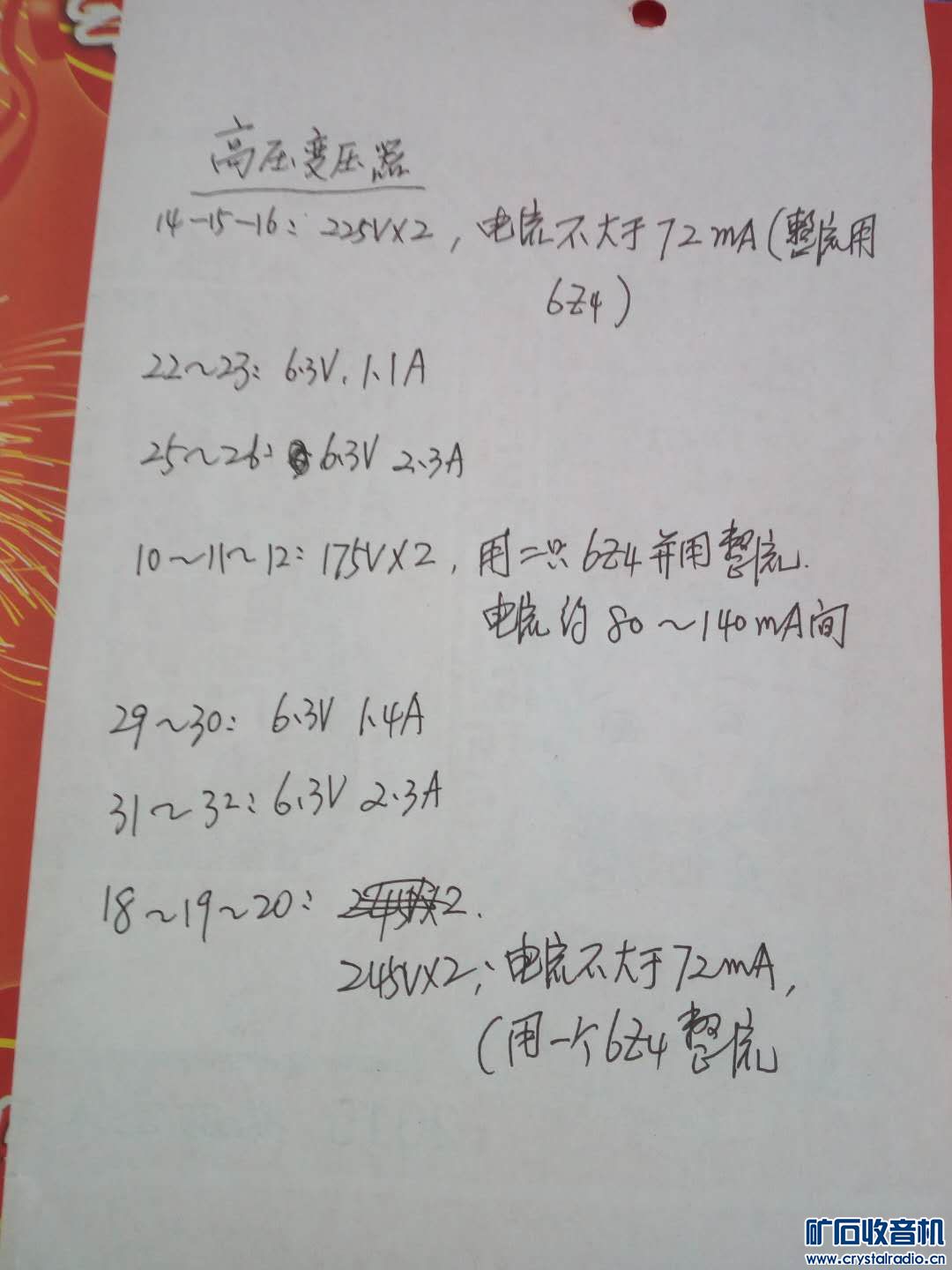

今天外面在下雨，有时间翻看了一下旧书【晶体管特性图示仪原理与使用】，书后有张JT1电原理图。我按图所示的两个变压器所接的管子归纳计算后，发给你，供你参考。

胆管之声 · 发表于 2018-6-20 10:31:48

chenananjinpei 发表于 2018-6-20 09:04
今天外面在下雨，有时间翻看了一下旧书【晶体管特性图示仪原理与使用】，书后有张JT1电原理图。我按图所示 ...

真是太感谢了！看您图上所示几组高压电流似乎都不是太大，那对牛看起来块头巨大，没想到电流这么小，灯丝倒是足够用了。

王成虎 · 发表于 2018-6-21 16:42:00

4楼说的很靠谱，我有这个有的详细参数。等有机会上传

昔日重来 · 发表于 2020-10-8 21:44:07

JT-1晶体管图示仪电牛资料，好资料！
