请教这台收音机怎么调偏流？

zzm00123456 · 发表于 2018-6-3 17:31:06

请教这台收音机怎么调偏流？

bj雨过天晴 · 发表于 2018-6-3 17:34:05

标的很清楚啊，调整*号的电阻大小调偏流。

zzm00123456 · 发表于 2018-6-3 17:35:30

bj雨过天晴谢谢了。就是不知电流表接在哪里？

qzlbwang · 发表于 2018-6-3 17:35:53

BG1——R1
BG2——R3
BG4、BG5——R11
输出中点电压——R7

zzm00123456 · 发表于 2018-6-3 17:39:07

qzlbwang调BG1——R1，BG2——R3时，电流表应该接在哪里？

bj雨过天晴 · 发表于 2018-6-3 17:50:52

zzm00123456 发表于 2018-6-3 17:35
bj雨过天晴谢谢了。就是不知电流表接在哪里？

有标记啊，看图

bj雨过天晴 · 发表于 2018-6-3 17:52:46

bj雨过天晴发表于 2018-6-3 17:50
有标记啊，看图

因为表有内阻，应略大一点点。

斌斌 · 发表于 2018-6-3 17:54:11

调节R7使A点电压为VCC电压的一半也就是3V左右，R11是调整静态电流大小。注意调整时要断开1点和2点位置，且在2点处串入电流表，边调节R11边在此处看静态电流的大小。

zzm00123456 · 发表于 2018-6-3 17:59:17

bj雨过天晴
你看看

zzm00123456 · 发表于 2018-6-3 18:00:53

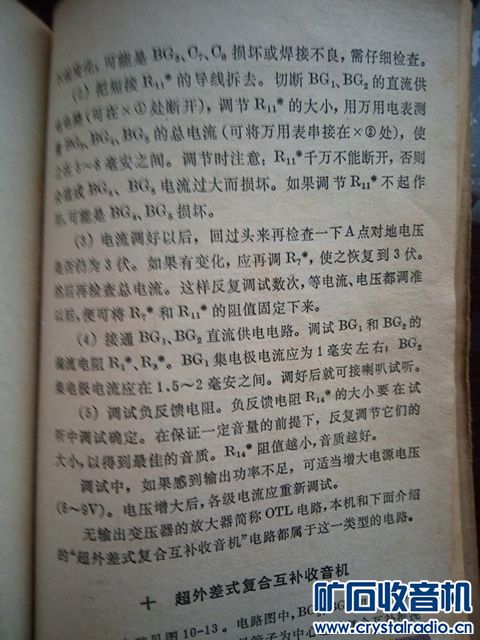

bj雨过天晴这是调试的方法，就是没有调bg1和bg2的方法

zzm00123456 · 发表于 2018-6-3 18:05:55

bj雨过天晴把电流表串在BG1，BG2的集电极调偏流没反应。

zzm00123456 · 发表于 2018-6-3 18:08:22

斌斌现在就是不会调bg1h和bg2的偏流。

zzm00123456 · 发表于 2018-6-3 18:09:47

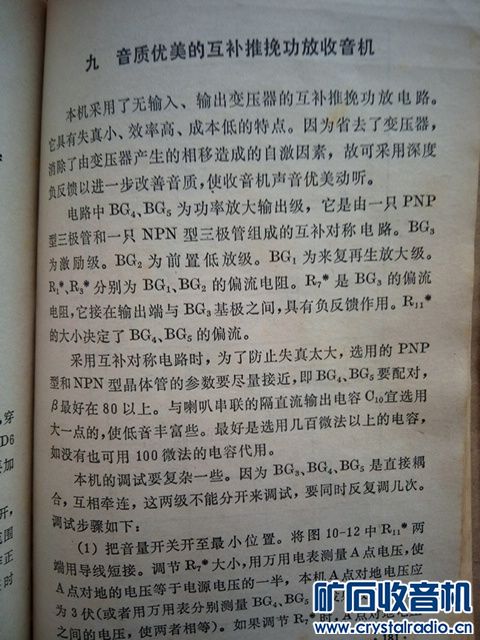

这个线路图是少年晶体管收音机第182页的线路图，求高手指导。

qzlbwang · 发表于 2018-6-3 18:11:05

zzm00123456 发表于 2018-6-3 17:39
qzlbwang调BG1——R1，BG2——R3时，电流表应该接在哪里？

测量集电极电流可以在集电极串入电流表测量，也可以在相关电阻上并联电压表测量然后换算成电流。

bj雨过天晴 · 发表于 2018-6-3 18:12:12

zzm00123456 发表于 2018-6-3 17:59
bj雨过天晴
你看看

没有矛盾啊。
此段讲OTL/OCL电路调整。为防止末级烧管，所以先调末级。
次序从后到前。
原理通，则过程明。
