哪位达人有红波牌69—40—A电子管扩音机电路图/？

老坦克

坛里哪位达人有红波牌69—40—A电子管扩音机电路图，给提供一下，谢谢！

60年代的爱好者

那个年代的机器都大同小异，图纸都是借鉴别人的，找个相近的参考就行。

老坦克

60年代的爱好者 发表于 2018-5-20 06:52
那个年代的机器都大同小异，图纸都是借鉴别人的，找个相近的参考就行。

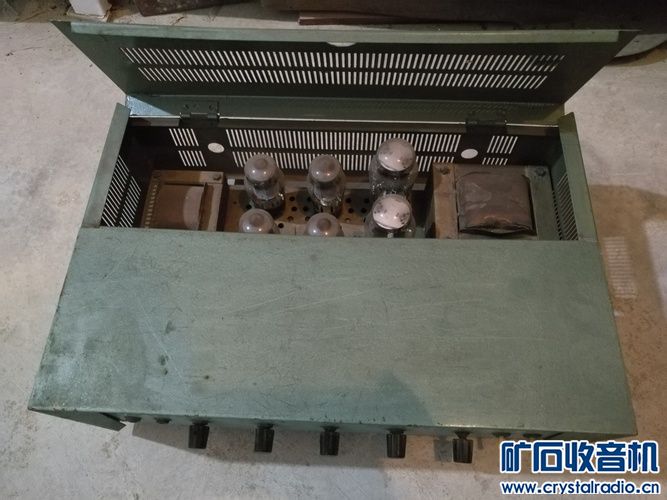

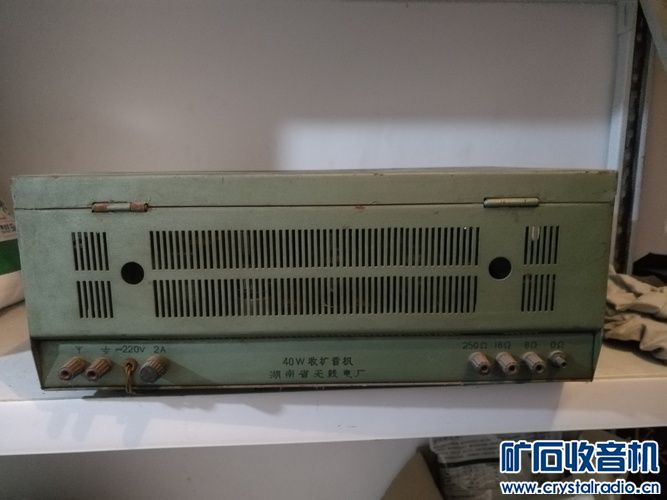

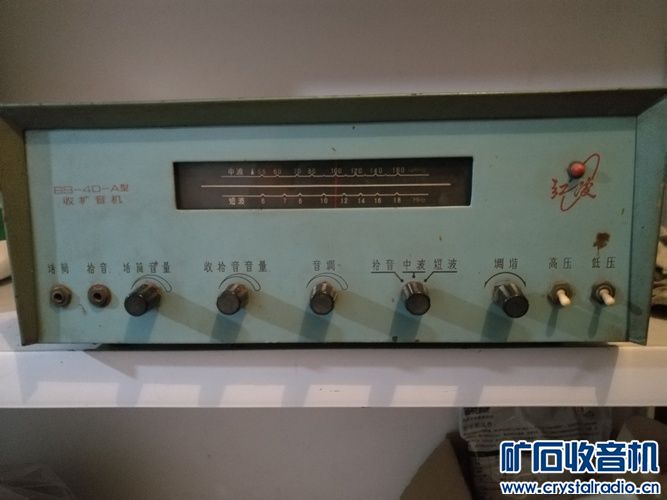

谢谢！我一直没有找到相同的机型！请看这个机器！很少见的。

电真空

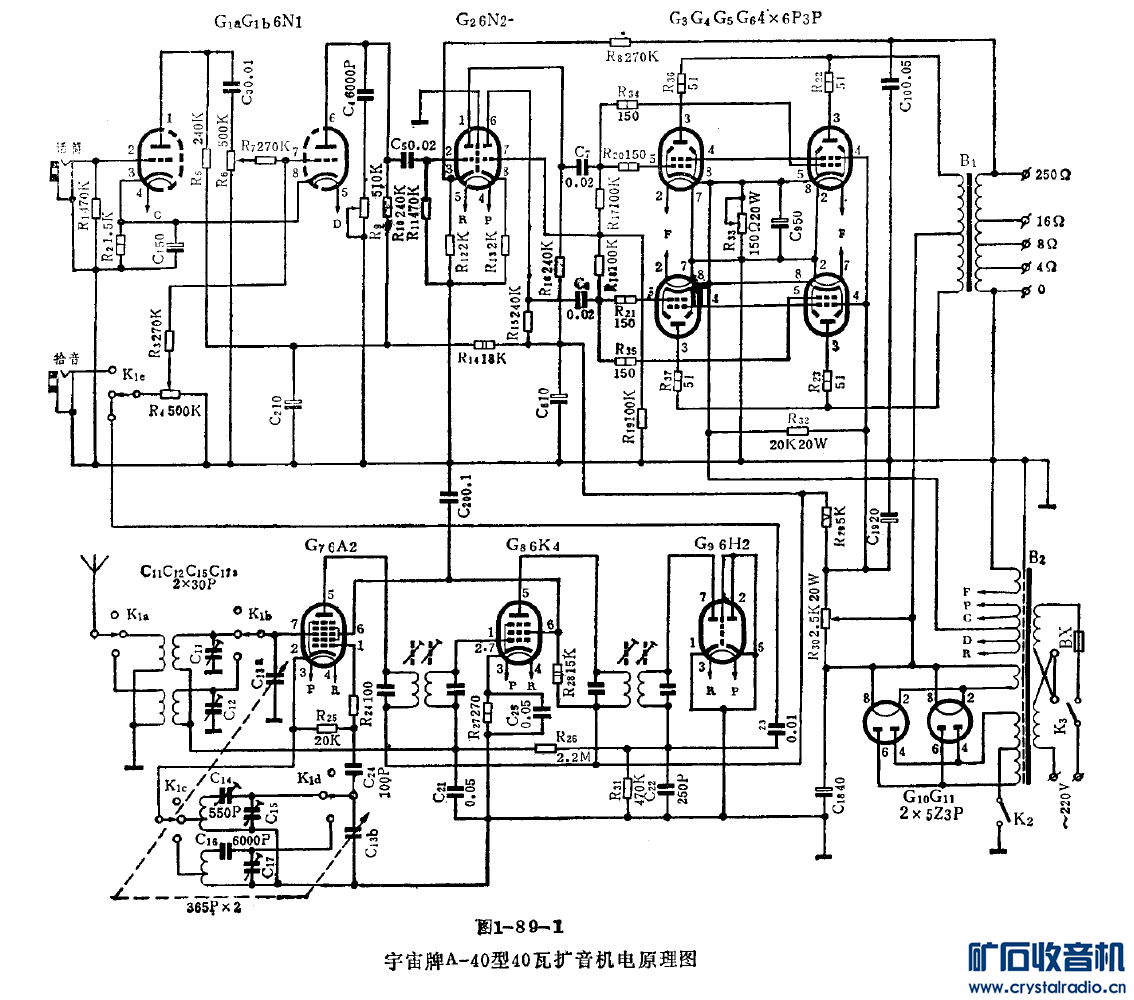

你早点把内部图片发出来或报一下所用的电子管型号，问题马上就能给你解决。40W扩大机要么是两对6P3P并管甲乙1类推挽，要么是一对FU-7加高电压甲乙1类推挽。全国扩大机品种多如牛毛，小厂没有研发能力往往抄袭上海北京等名厂线路。一看4个6P3P 2个5Z3P，又不是热底盘线路，参考宇宙A40电路图即可。

老坦克

电真空 发表于 2018-5-21 20:43
你早点把内部图片发出来或报一下所用的电子管型号，问题马上就能给你解决。40W扩大机要么是两对6P3P并管甲 ...

谢谢了，真不愧是电真空，

雨做的云

电真空 发表于 2018-5-21 20:43
你早点把内部图片发出来或报一下所用的电子管型号，问题马上就能给你解决。40W扩大机要么是两对6P3P并管甲 ...

收藏了，谢谢楼主的电路图。

独来独往66

电真空 发表于 2018-5-21 20:43
你早点把内部图片发出来或报一下所用的电子管型号，问题马上就能给你解决。40W扩大机要么是两对6P3P并管甲 ...

分析归纳得相当精辟
学习了！
