红灯收音机实物总装图（老描图）

未成之佛 · 发表于 2018-4-25 16:50:26

真正的干货

看风者 · 发表于 2018-4-25 23:18:20

37° 发表于 2018-4-25 08:33
正好手头有台711机芯，缺这少那，除了牛都在，其他的零件都缺失很多，，手头也没有这个机芯，真是帮上了 ...

能用上就好！祝您修复成功！

看风者 · 发表于 2018-4-25 23:19:25

未成之佛发表于 2018-4-25 16:50
真正的干货

绝无半点水份！

看风者 · 发表于 2018-4-25 23:22:27

谢谢！牧羊人的收音机老师加分鼓励！

柳雨儿 · 发表于 2021-7-10 12:17:16

这是真正的八几年的电路图，

上海的早晨 · 发表于 2021-7-10 13:29:41

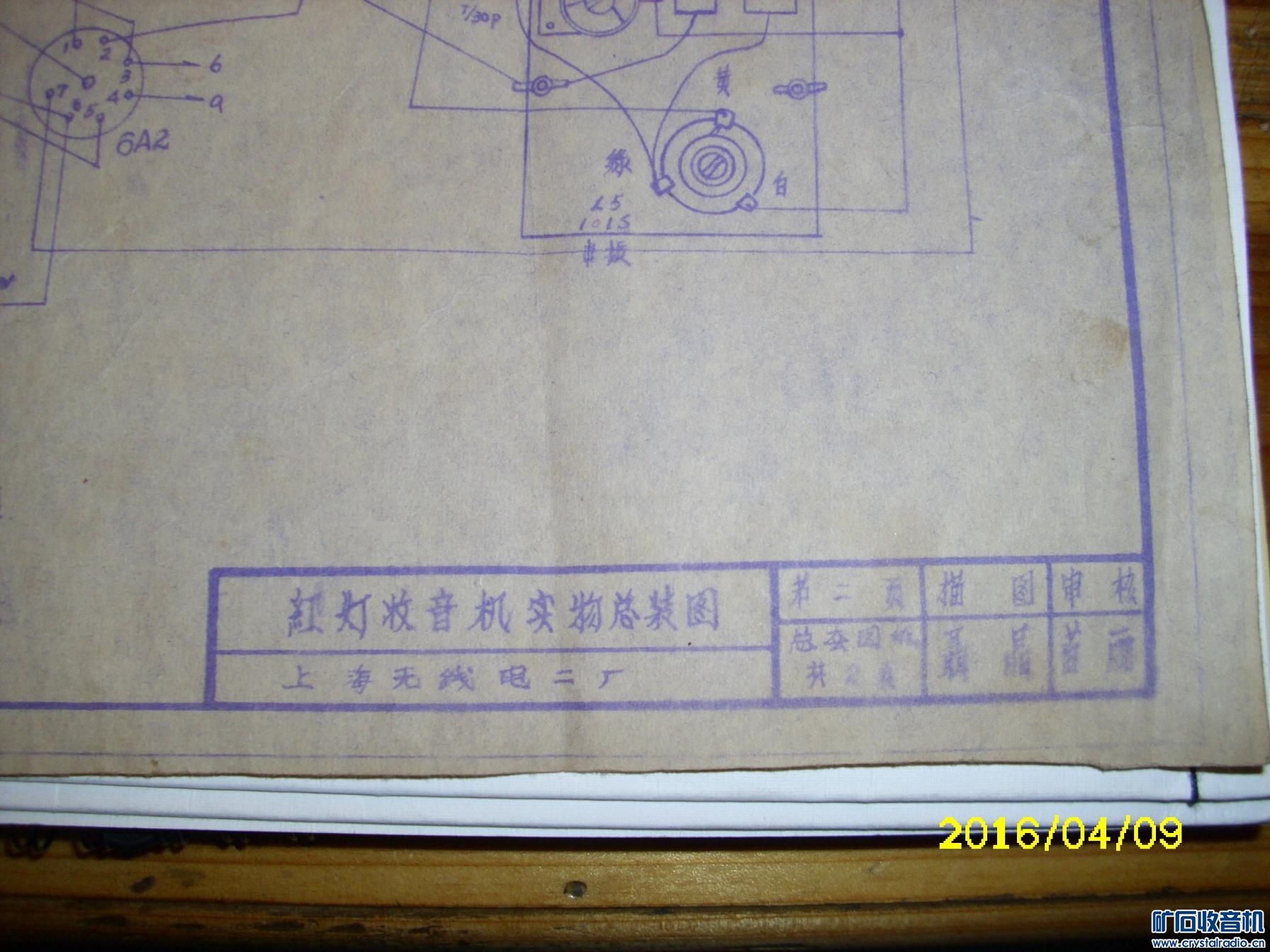

很难得的一张图纸，当年也是用这个嗮的蓝图描图后供爱好者使用。楼主那里得到这张图啊？能告知吗？很想知道，这张图右下角看不清了我想看一下谁制图描图的谢谢！

fzh547611 · 发表于 2021-7-11 08:02:34

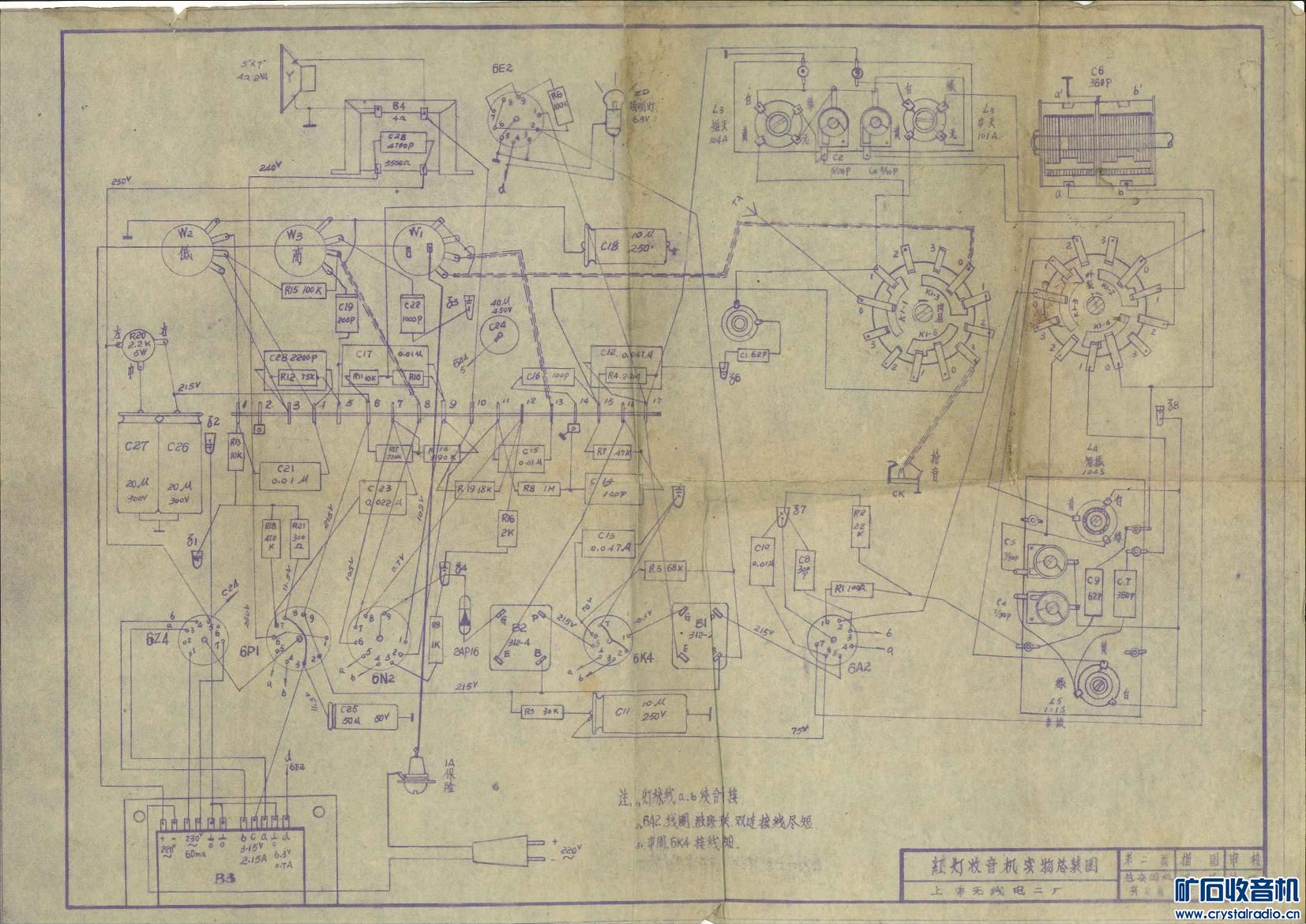

组装图蓝图非常难得，有了这张实物接线图，组装接线一目了然，感谢分享。

涧边草 · 发表于 2021-7-11 09:19:47

好资料！原装的施工总装蓝图！
那时候在定稿的母图上覆盖硫酸纸，用鸭嘴笔蘸上描图墨水按规范线条，描绘出底图，再用底图将晒图纸曝光，氨水熏后得到蓝图。右下角的图签上，一般要有制图、描图、审核等签字，还有制图的时间和单位。

正直电子 · 发表于 2021-7-11 13:37:14

虽然电路简单，但很难想象在那个没有电脑的年代，工程师和制图员绘图的艰辛。这种搭棚图，爱好者一般不会画那么规整的

SXWE · 发表于 2021-7-11 14:02:57

那时不单图画得好，字也写得很好。

上海的早晨 · 发表于 2021-7-11 14:48:44

当年上海无线电二厂描图纸上用SPE来表示厂名，一般由技术人员设计制图然后由专职描图员描图。

看风者 · 发表于 2021-8-16 23:44:39

上海的早晨发表于 2021-7-10 13:29
很难得的一张图纸，当年也是用这个嗮的蓝图描图后供爱好者使用。楼主那里得到这张图啊？能告知吗？很想知道 ...

好的，我重新上传一下

看风者 · 发表于 2021-8-16 23:51:05

本帖最后由看风者于 2021-8-17 00:38 编辑

看风者发表于 2021-8-16 23:44
好的，我重新上传一下

后面写的人名是（聂晶）（苗雨）

看风者 · 发表于 2021-8-17 00:54:31

上海的早晨发表于 2021-7-10 13:29
很难得的一张图纸，当年也是用这个嗮的蓝图描图后供爱好者使用。楼主那里得到这张图啊？能告知吗？很想知道 ...

说出来您可能不相信，三十多年前在老爸单位废品堆里面发现的，其中还有几本老无线电的杂志及书籍，这么多年来在外工作，搬家，使终没有搞丢，也算幸运！缘分！

Kouzh · 发表于 2021-8-30 12:03:13

废品堆里发现的宝贝啊，差一点就失传了，那就更加的珍贵了。
