求教一台可调电源的维修

hghsxyc · 发表于 2018-4-4 11:04:39

得到一台303D的可调电源，可惜被拆得很散，自己找遍百度，也没弄清正确的接线，只能求教于论坛。谢谢！

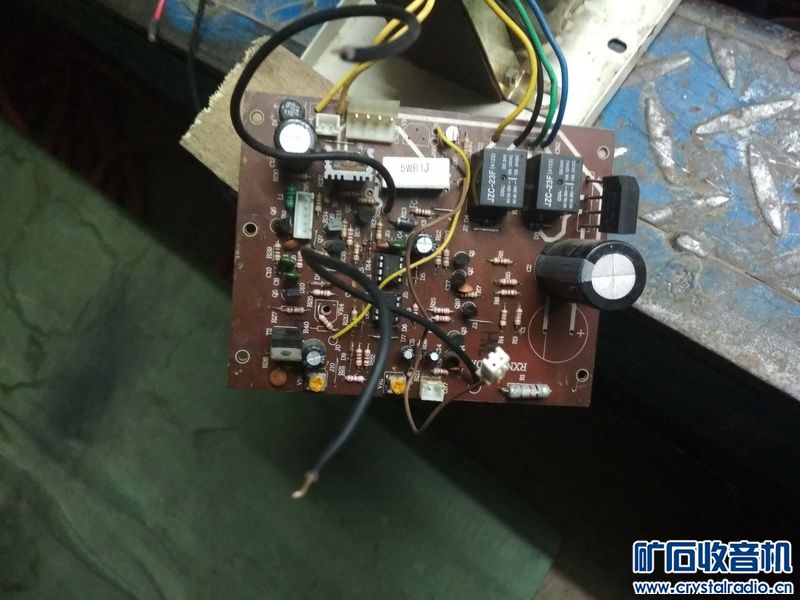

问题一：面板显示部分有两处插脚不知是连接哪部分线路（中间三脚供电插脚正常）；

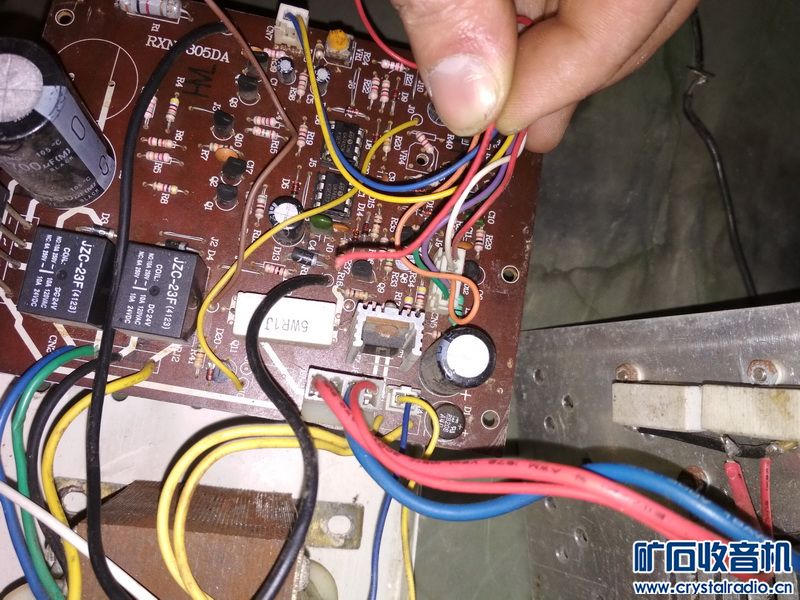

问题二：图中手捏的单根棕色线，判断是接入面板显示部分的，但不确定接在哪个口上，且不确定为什么只有一根线；
问题三：图中黑色的两根粗线，是否为电源的输出线而应接到面板的接线桩上；
问题四：图中电压与电流调整板上的一根黑线与一根红线，是调整回路的一部分，应该接在哪个部分；
问题五：图中手捏的这根红线，是和电压电流调整根的红绿指示灯四根供电线路安装在同一插脚上的，目前悬空，不知是连接哪部分线路；
问题六：面板上的三个接线桩，应该接哪些线路。
菜鸟一个，问题很多，不好意思，希望坛友能热心帮助。

wskapswwx · 发表于 2018-4-4 11:37:31

我觉得没有人能看了这样的图就知道如何接的。
必须要稍懂一些电路知识，自己根据信号走向，再整理走线。

hghsxyc · 发表于 2018-4-4 11:41:06

wskapswwx 发表于 2018-4-4 11:37
我觉得没有人能看了这样的图就知道如何接的。
必须要稍懂一些电路知识，自己根据信号走向，再整理走线。

谢谢帮助，找不到相应的电路图

fshwen · 发表于 2018-4-4 18:49:19

把板翻来覆去的研究一番就知道怎么接了

378667894 · 发表于 2018-4-4 22:00:48

提示: 作者被禁止或删除内容自动屏蔽

老牛拖烂车 · 发表于 2018-4-4 22:07:06

100卖台给你

别折腾了

小平 · 发表于 2018-4-4 22:14:14

单面板好处理，把图上的元件和连线画出来，

fycbw369 · 发表于 2018-4-5 17:31:07

用的是741还是358？根据芯片查电路图。

依然很拽 · 发表于 2018-4-6 18:40:58

不懂的话做这种事情会绝望的

tulifei · 发表于 2018-4-8 16:32:43

下手前最好在本坛多学习下。。。要不然。。。

hghsxyc · 发表于 2018-4-8 16:39:45

fycbw369 发表于 2018-4-5 17:31
用的是741还是358？根据芯片查电路图。

你好，是741的芯片，两个。

我是风儿 · 发表于 2018-4-8 16:41:57

先搞懂每块板的用途

hghsxyc · 发表于 2018-4-8 16:44:12

我是风儿发表于 2018-4-8 16:41
先搞懂每块板的用途

电压与电流调整电位器的两根线，一般接在哪个部分

我是风儿 · 发表于 2018-4-8 19:09:08

有个办法你不妨试试：某宝买一台一模一样的，记得买运费险，收到后打开看看里面......然后退货。

hghsxyc · 发表于 2018-4-9 12:37:49

我是风儿发表于 2018-4-8 19:09
有个办法你不妨试试：某宝买一台一模一样的，记得买运费险，收到后打开看看里面......然后退货。

这样的事就算了
