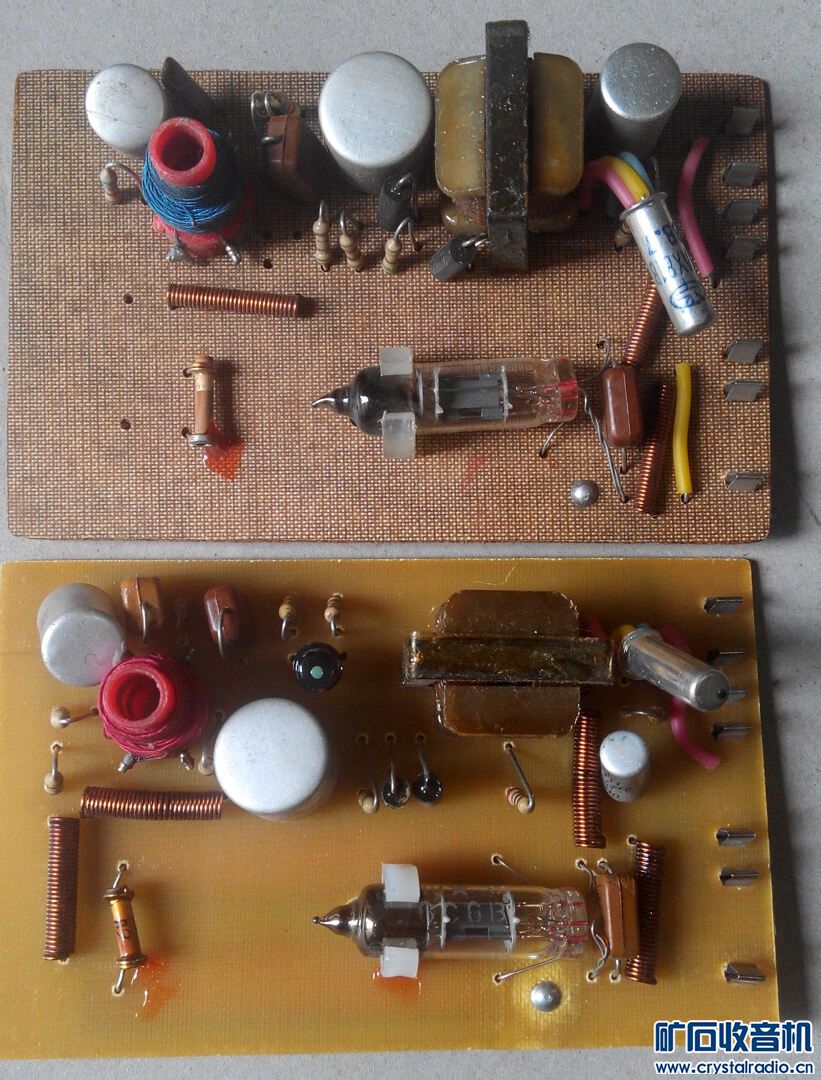

80年代气象探空仪发射器电路板。

艳阳天369 · 发表于 2018-4-2 11:23:12

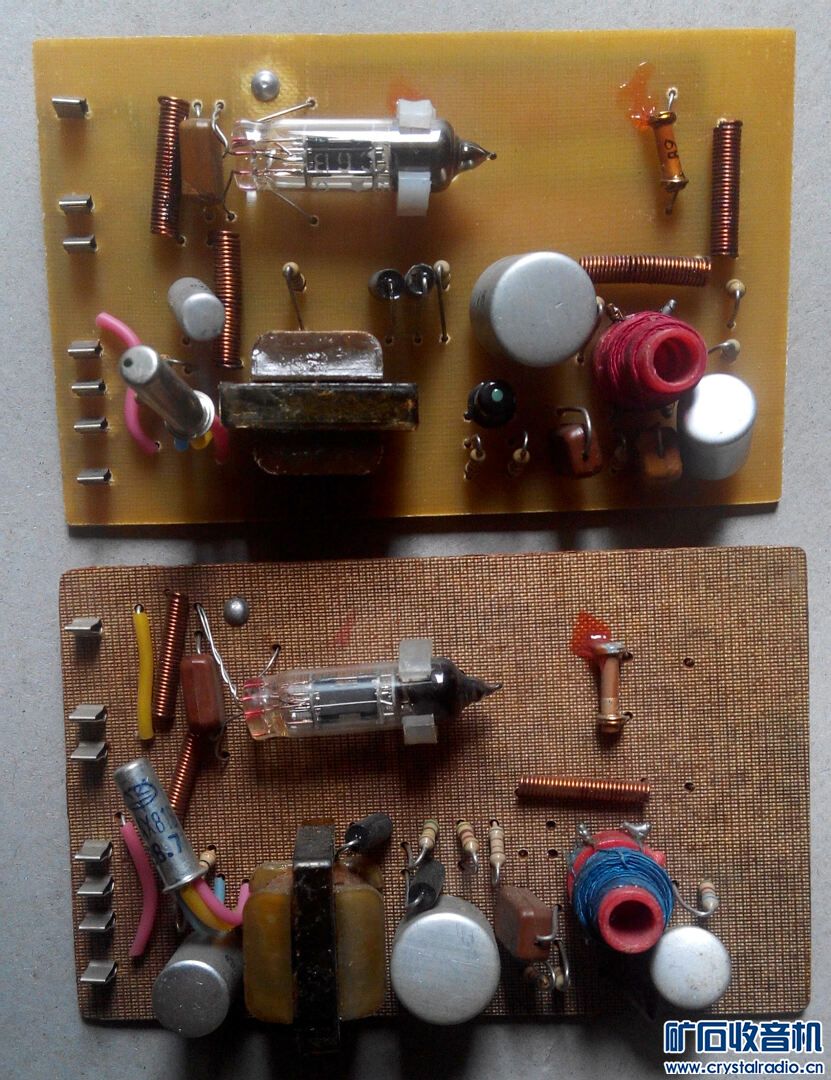

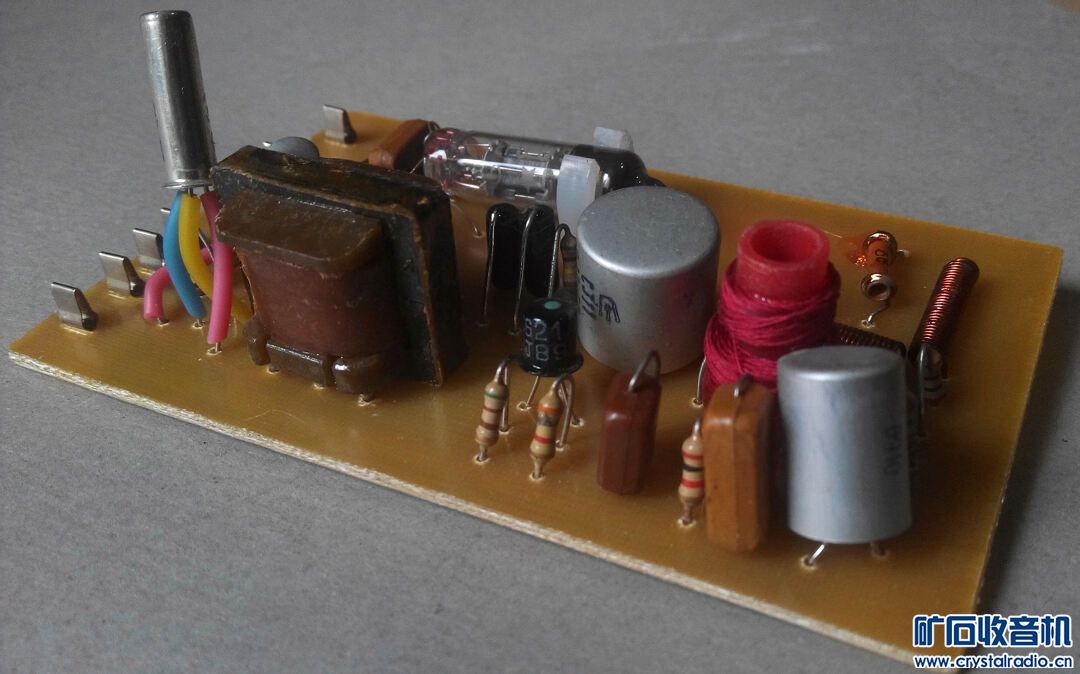

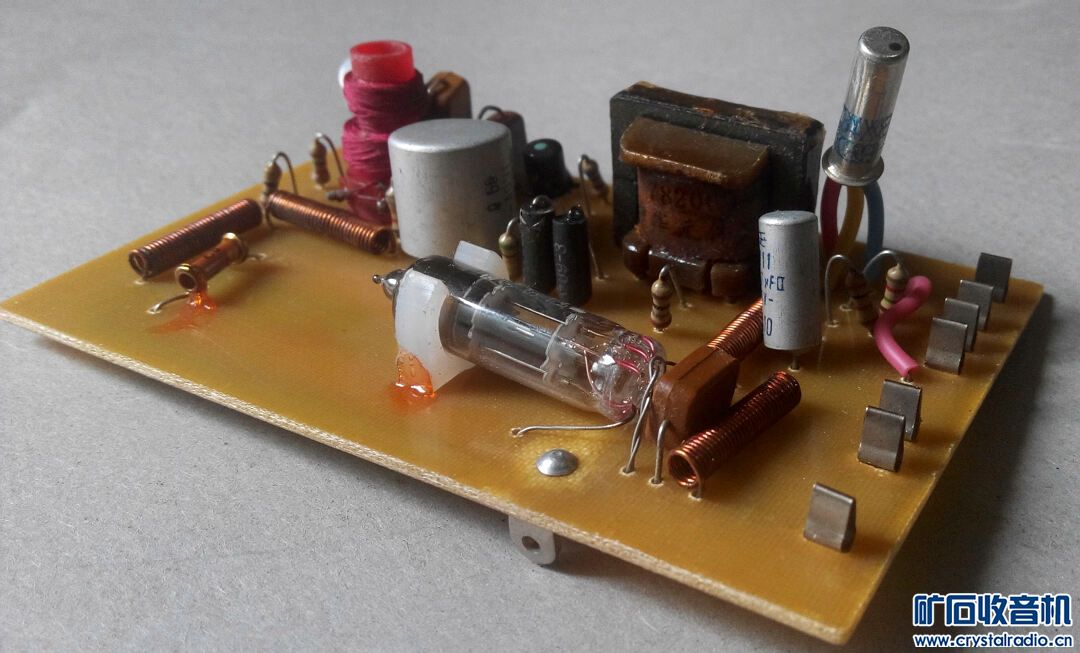

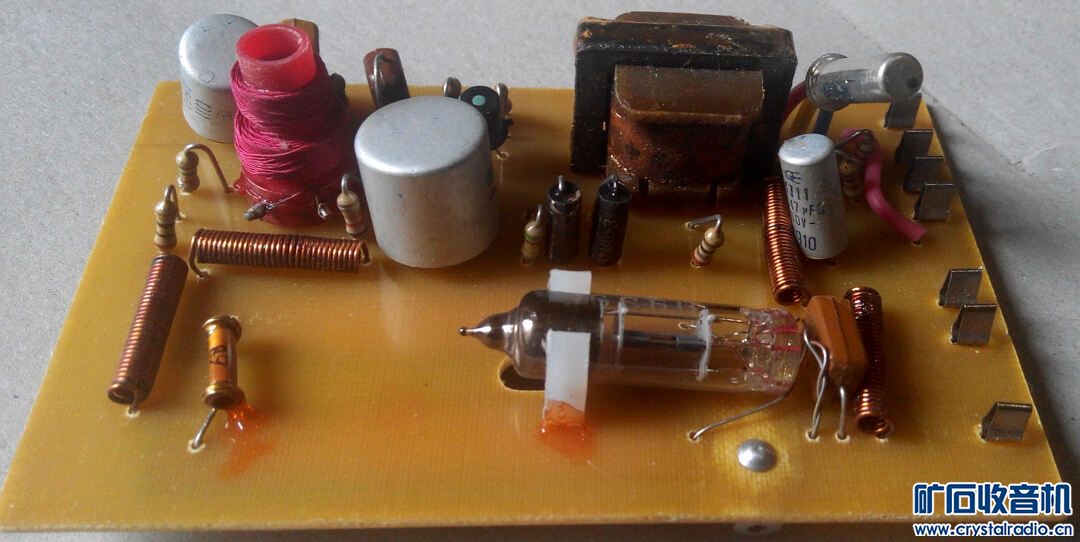

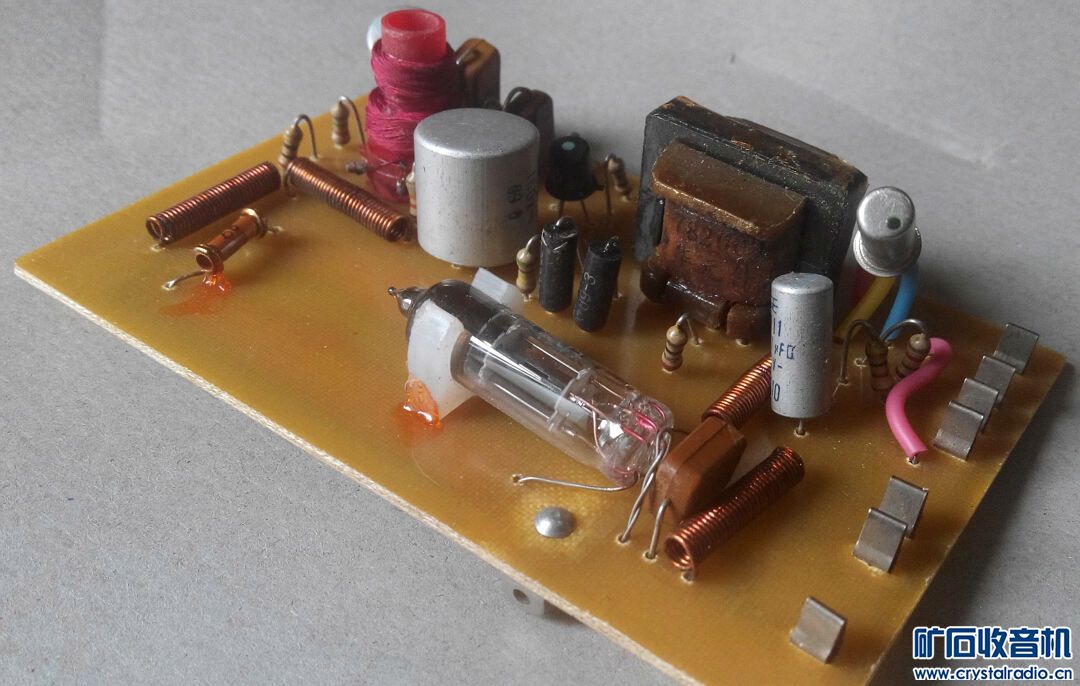

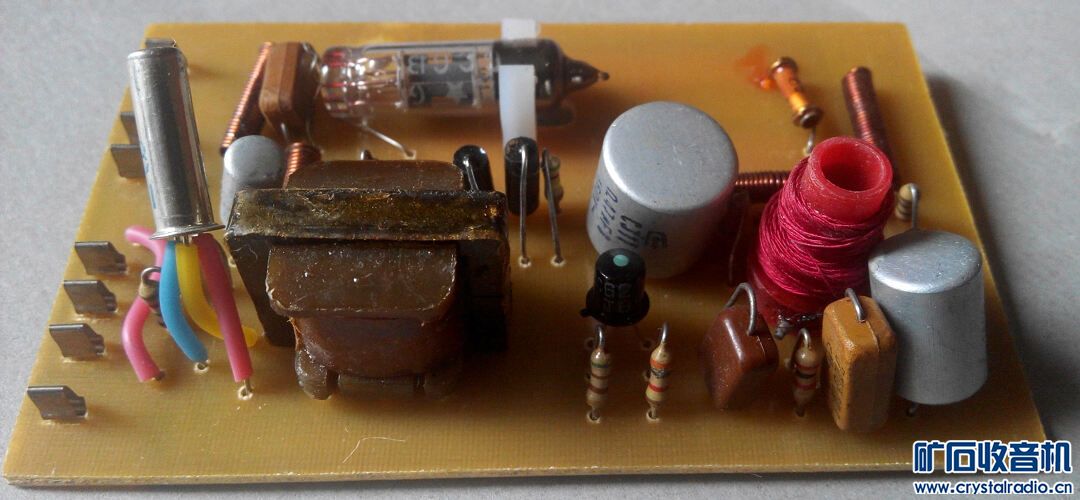

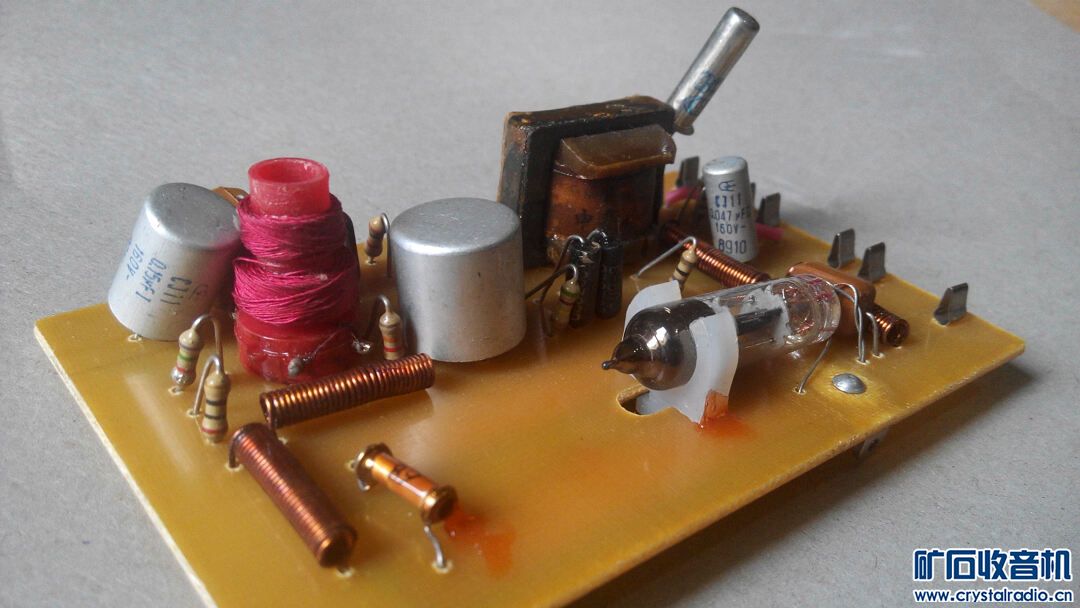

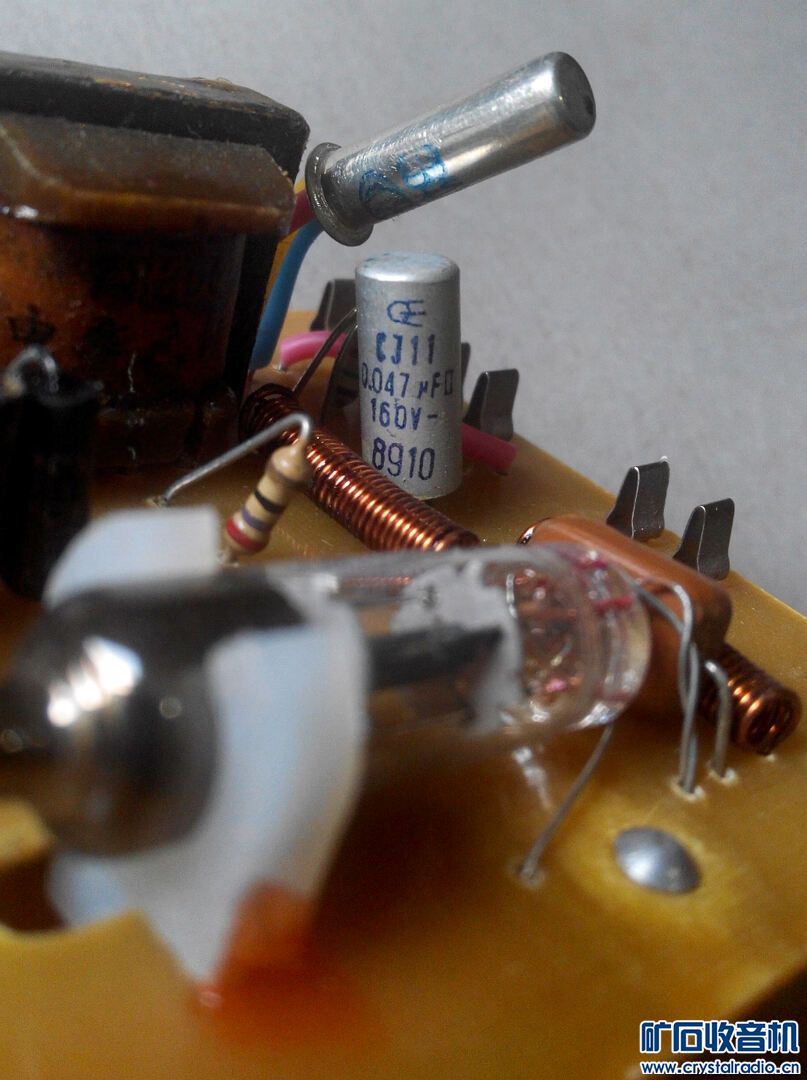

这是80年代使用的电子探空仪电路板，应该是上海无线电23厂制造的，生产日期是1989年。

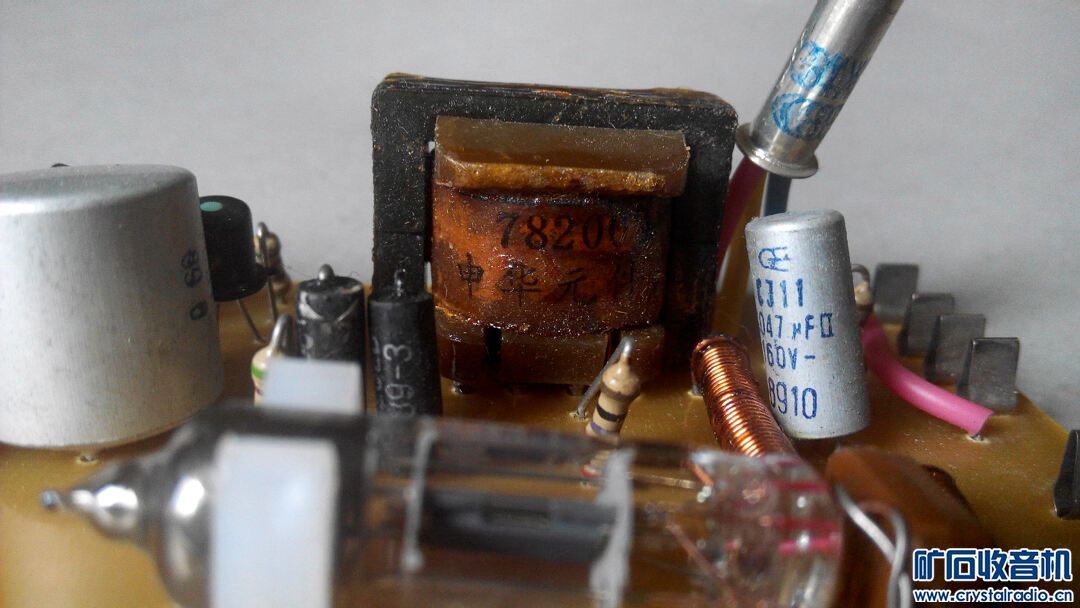

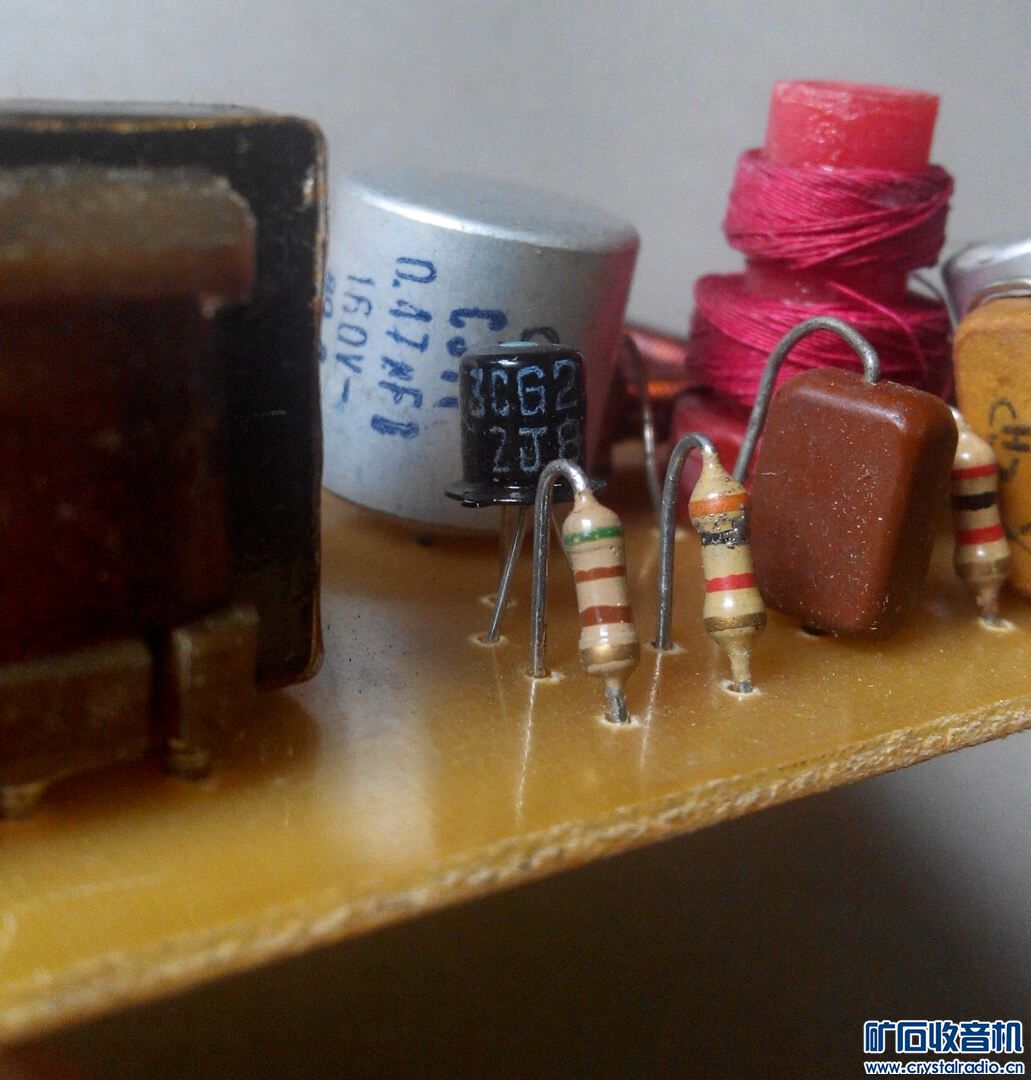

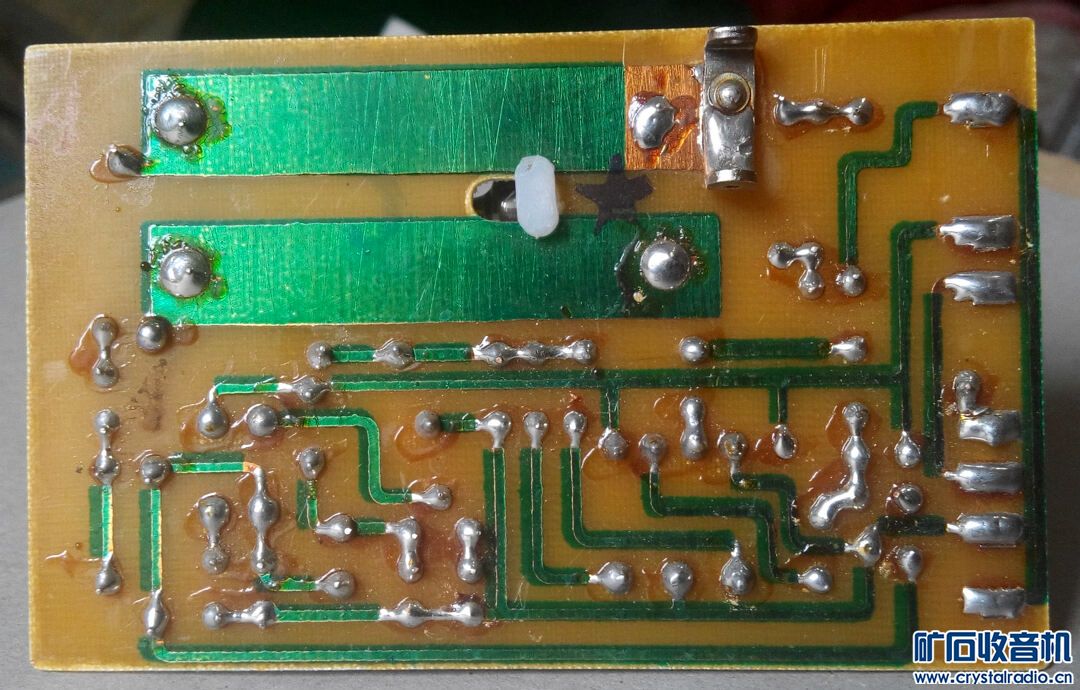

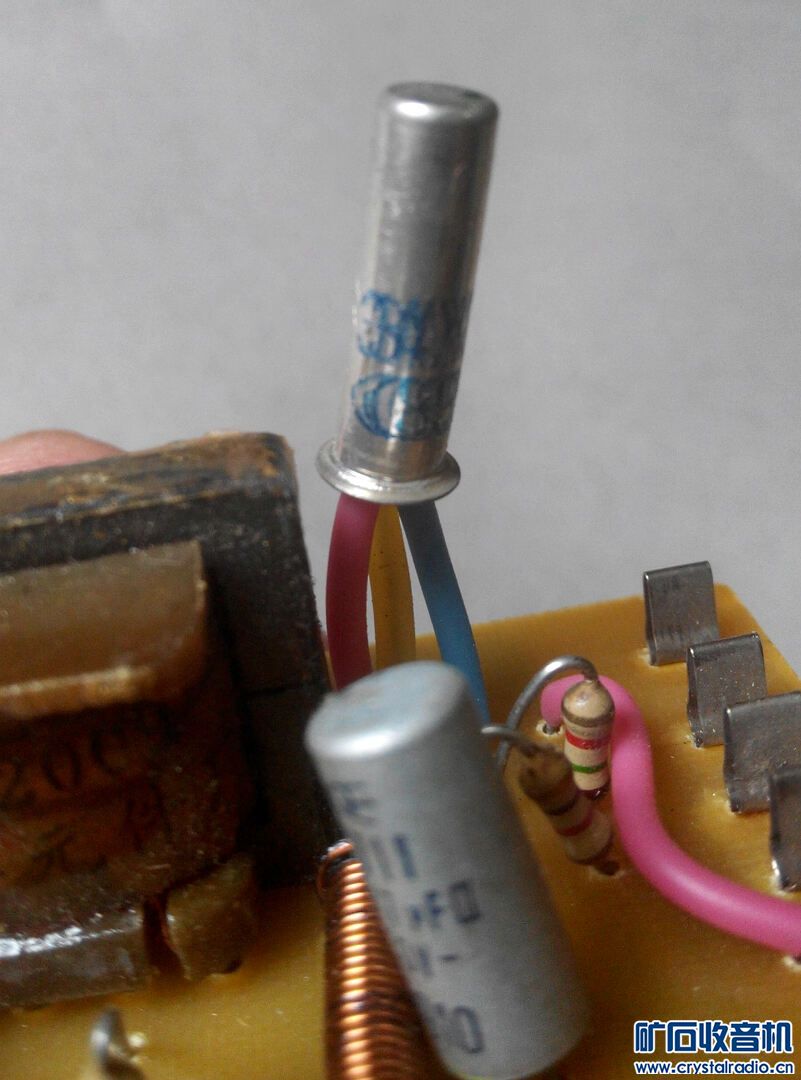

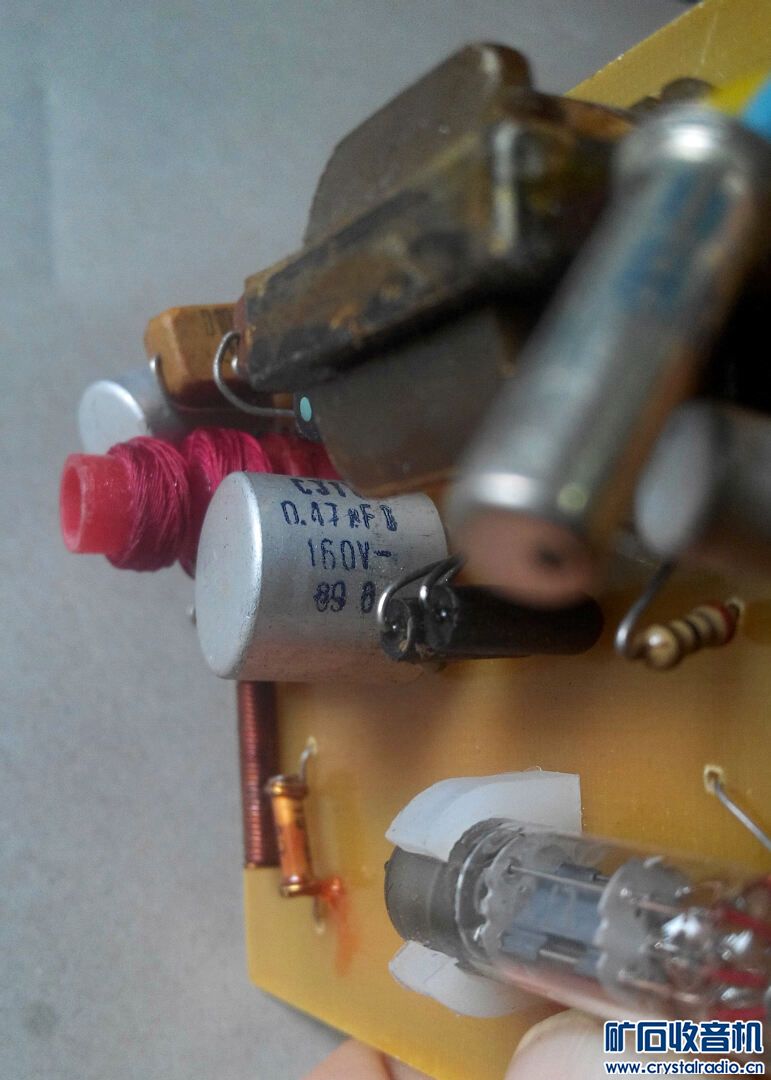

线路板上有一个电子管、几个电容，还有3AX81和3DG三极管各一个，背面需要一根天线向地面传送无线信号。
供电是一块一次性层叠泡水电池，可以维持3-4小时。

lingg · 发表于 2018-4-12 00:18:09

找到了，发上，不一定绝对正确，紧供参巧。

ba4if · 发表于 2018-4-5 11:52:02

这个电路板叫测风升压回答器。

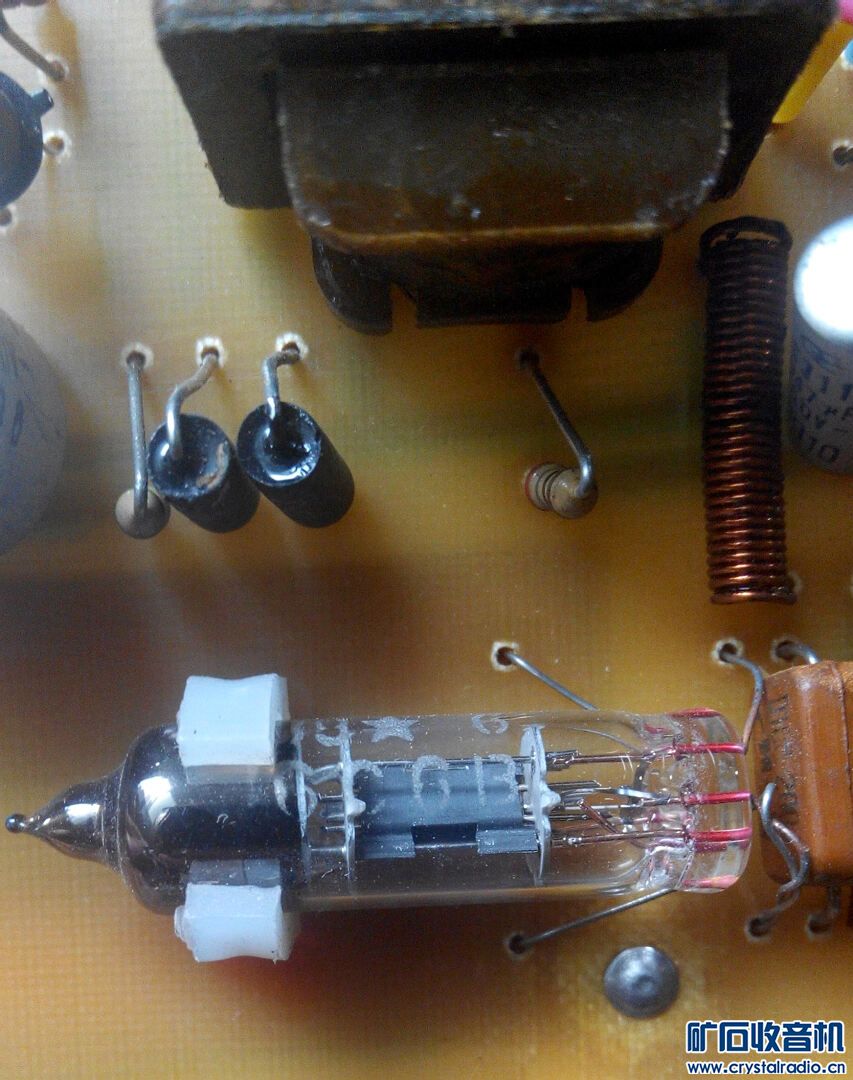

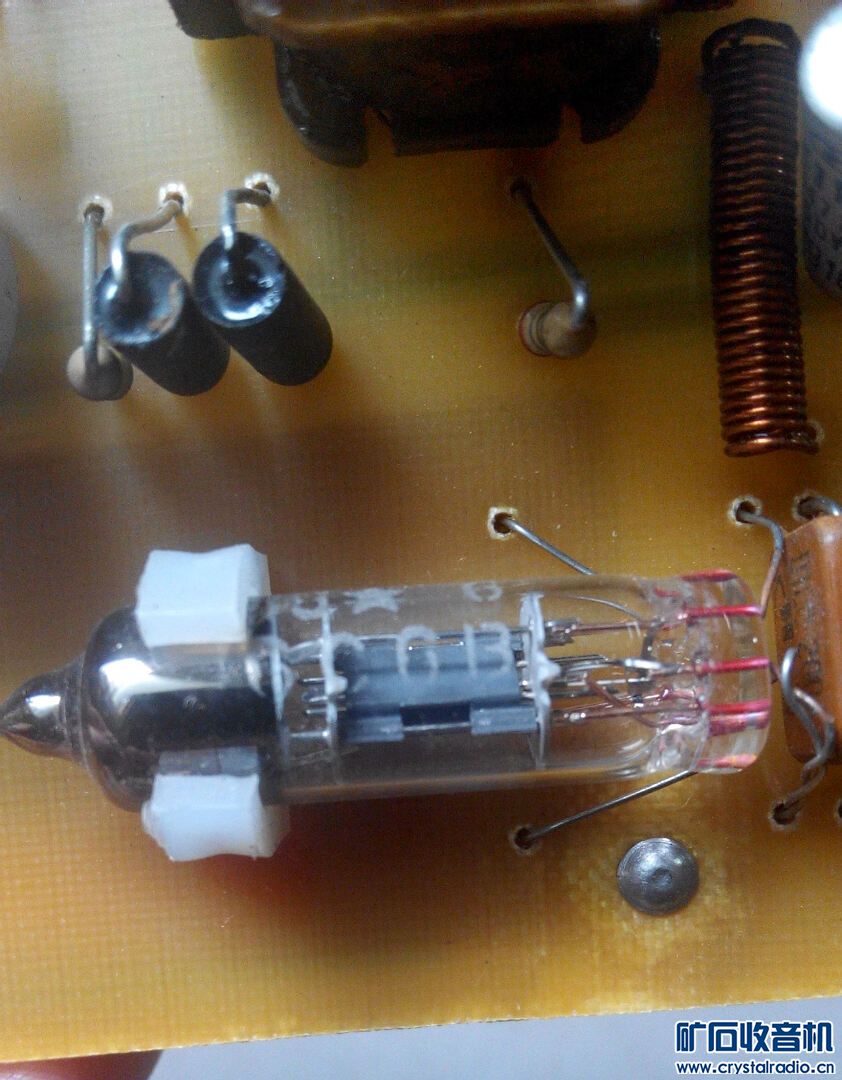

震荡兼发射管6c6B，工作频率403MHZ左右，收到气象雷达的询问信号就把气压，温度，湿度等信息用莫尔斯码发回，铝架上有气压，温度，还有湿度传感器，气压传感器是真空膜盒的，温度传感器双金属片式，湿度传感器是肠衣的，这些变化用金属触针在密码筒上滑动，通过密码筒上面蚀刻的导电图案把变化的数据译成电码控制发射机。密码筒由电机带动。气象局天天发，气球到达3万米高空左右爆炸，探空仪就落下来了。

ba4if · 发表于 2018-4-13 22:04:10

里面有个小电机，感觉做工很好，比玩具电机好。就是力量小。

老虎哥01 · 发表于 2018-4-2 11:56:06

有线路图吗？最好论述一下工作原理。

艳阳天369 · 发表于 2018-4-2 12:38:31

本帖最后由艳阳天369 于 2018-4-2 12:43 编辑

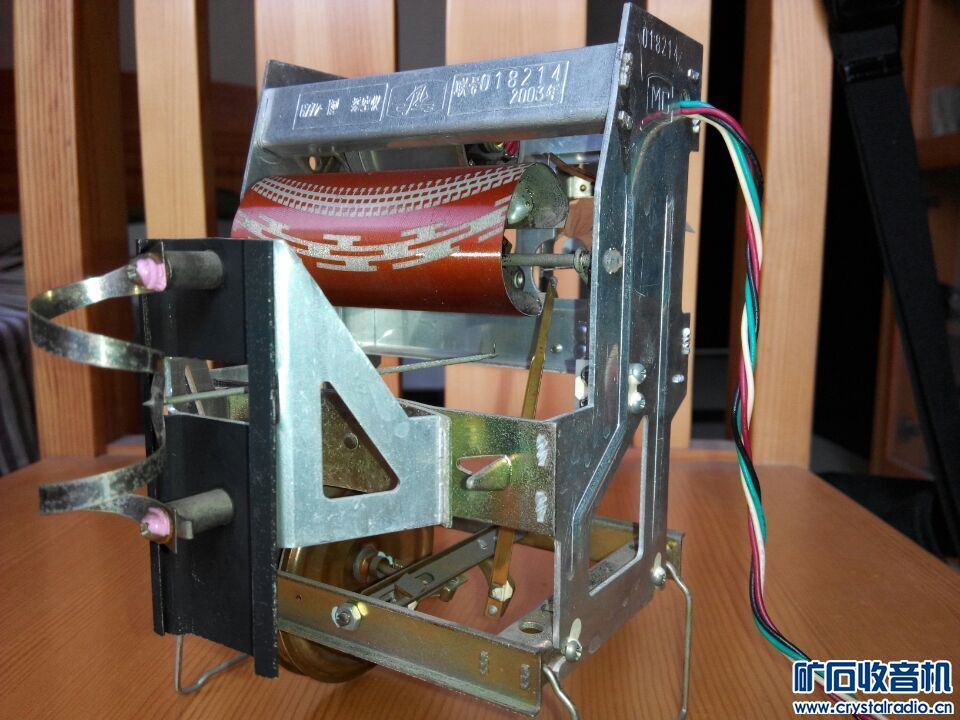

发两张探空仪感应部分的图片，可以看到双金属温度感应器、空盒气压表，还有个编码器和小马达。信号线连接到发射器上。
一楼这个发射器是附在探空仪上的。

豆丁+多多 · 发表于 2018-4-2 12:44:53

20年前捡到了几块。不知道工作原理。还有一个配套的像陀螺仪一样的东西。。

艳阳天369 · 发表于 2018-4-2 12:52:27

豆丁+多多发表于 2018-4-2 12:44
20年前捡到了几块。不知道工作原理。还有一个配套的像陀螺仪一样的东西。。

那个带陀螺的应该是新式探空仪。这个是以前使用的。

薛定谔的猫 · 发表于 2018-4-2 13:39:08

小时候大舅捡来过这类东西，那时连这都是啥都不知道

漂泊的火 · 发表于 2018-4-2 14:17:54

玩过几块，做单管机...........

豆丁+多多 · 发表于 2018-4-2 18:07:58

漂泊的火发表于 2018-4-2 14:17
玩过几块，做单管机...........

什么单管机？电台发射？？

商人 · 发表于 2018-4-2 18:55:52

玩过这种版，
点亮过电子管收音机有干扰

商人 · 发表于 2018-4-2 18:57:05

谁能说出原理或有电路图

程权的学生 · 发表于 2018-4-2 19:54:15

商人发表于 2018-4-2 18:57
谁能说出原理或有电路图

老无线电杂志有介绍忘了那期。

一念思量 · 发表于 2018-4-2 20:13:39

这个我曾经也见捡过的，不知道扔在哪里呢

老机迷 · 发表于 2018-4-2 21:33:29

这东西现在也无用武之地了

xianyiding · 发表于 2018-4-2 21:43:13

捡到过70年代初的，早不知道扔哪儿去了。

八兆天空 · 发表于 2018-4-2 22:24:06

这东西可以改成发报机 89年我们这的气象局清理库房扔了十多个后来我们这有个无线电俱乐部就有人收了八个改成了发报机进行练习结果因为干扰警用频率判了几个月
