请教诸位老师：这根线应该接在那儿？

北溟之鱼 · 发表于 2018-3-30 10:38:39

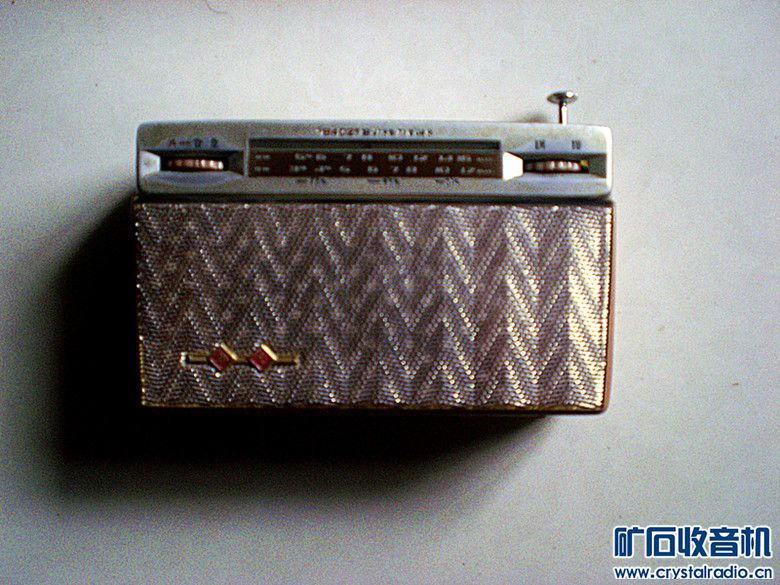

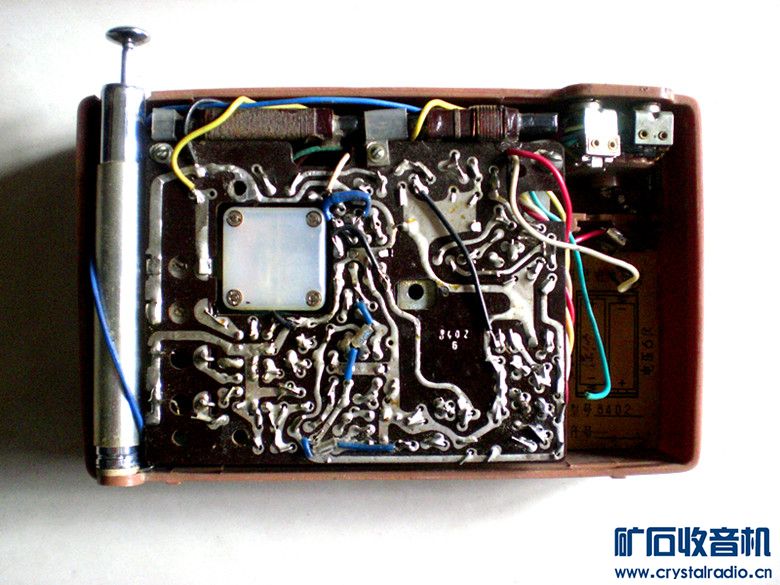

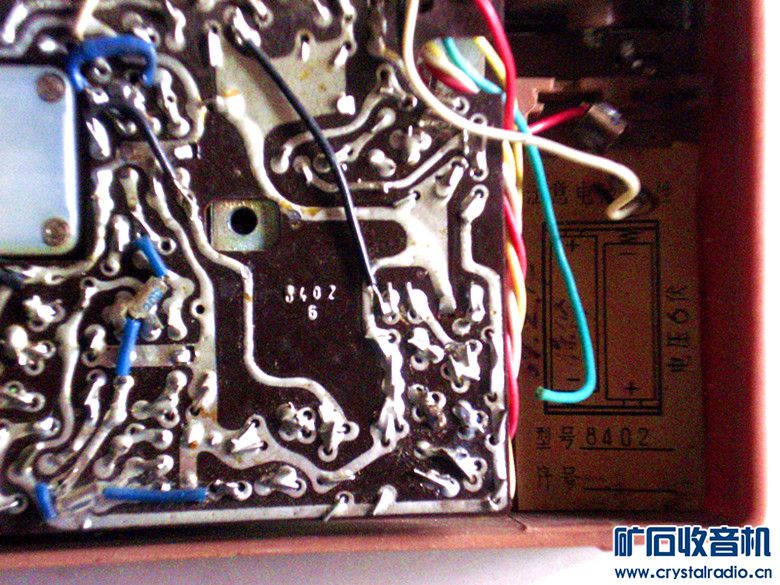

前两天瞧见坛里有关于牡丹8402的帖子.想起来头五年在一蹬三轮垃圾老手里买来的一台牡丹8402。翻腾了出来，打开后盖，发现一根线断了。不知道应该接在那一点上。手里也没有电路图。恳请诸位不吝赐教。上图。 CIMG0865_副本.jpg

老夫闲看 · 发表于 2018-3-30 10:49:15

提示: 作者被禁止或删除内容自动屏蔽

johny05 · 发表于 2018-3-30 11:12:19

蓝色的是接喇叭的？从耳机插孔来的？

cry51 · 发表于 2018-3-30 11:56:10

这个电路图真好有年代了

北溟之鱼 · 发表于 2018-3-30 13:40:55

老夫闲看发表于 2018-3-30 10:49

多谢老师赐图

北溟之鱼 · 发表于 2018-3-30 13:44:46

johny05 发表于 2018-3-30 11:12
蓝色的是接喇叭的？从耳机插孔来的？

蓝色线是从最右侧（也就是第一个外插孔）接过来的，应该是外接电源插孔吧？

johny05 · 发表于 2018-3-30 14:38:44

北溟之鱼发表于 2018-3-30 13:44
蓝色线是从最右侧（也就是第一个外插孔）接过来的，应该是外接电源插孔吧？

那就是接电池盒的一根了，你手里有实物，你自己就能确定。我们凭一张关键部很暗的照片很难。

johny05 · 发表于 2018-3-30 14:40:50

两个插孔，粗的是外接电源，细的是耳机。

老夫闲看 · 发表于 2018-3-30 15:27:57

提示: 作者被禁止或删除内容自动屏蔽

cj9009 · 发表于 2018-3-30 17:10:28

你有原理图，看看那头接在哪里了，不就找出这头应该焊在那里吗？

拆拆更健康 · 发表于 2018-3-30 20:09:39

有历吏的机器,有历吏的图

轻骑漫步者 · 发表于 2018-3-30 20:23:36

好机,漂亮,慢慢找,有图更好办!

北溟之鱼 · 发表于 2018-3-30 20:43:52

cj9009 发表于 2018-3-30 17:10
你有原理图，看看那头接在哪里了，不就找出这头应该焊在那里吗？

老兄说的对！我就是有点儿犯懒啊

如果有老师或有此机的坛友直接在我传的印刷板图上画个小红圈告诉我焊在那儿，不就省大事儿了吗！

北溟之鱼 · 发表于 2018-3-30 20:48:26

johny05 发表于 2018-3-30 14:38
那就是接电池盒的一根了，你手里有实物，你自己就能确定。我们凭一张关键部很暗的照片很难。

多谢老兄指点

北溟之鱼 · 发表于 2018-3-30 20:54:46

老夫闲看发表于 2018-3-30 15:27
最右侧的是耳机插座，从它出来的应该是喇叭线。在不拆机的状态下，从侧面可以看到喇叭的接线。

明白了！再次感谢老师的具体指导！
