TL494电源图纸

[复制链接]
666777888999

发表于 2018-3-22 16:42:33 | 显示全部楼层 |阅读模式
求TL494电源，功率管是MOS的电路图
回复

使用道具 举报

liuzfysd
发表于 2018-3-22 20:35:20 | 显示全部楼层
百度上很多，你搜索TL494电路图就出来了。
回复 支持 反对

使用道具 举报

666777888999

 楼主| 发表于 2018-3-23 08:38:06 | 显示全部楼层
百度上没有功率管是MOS的
回复 支持 反对

使用道具 举报

lhz6974

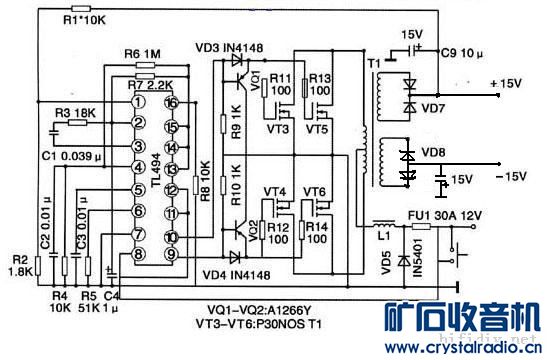

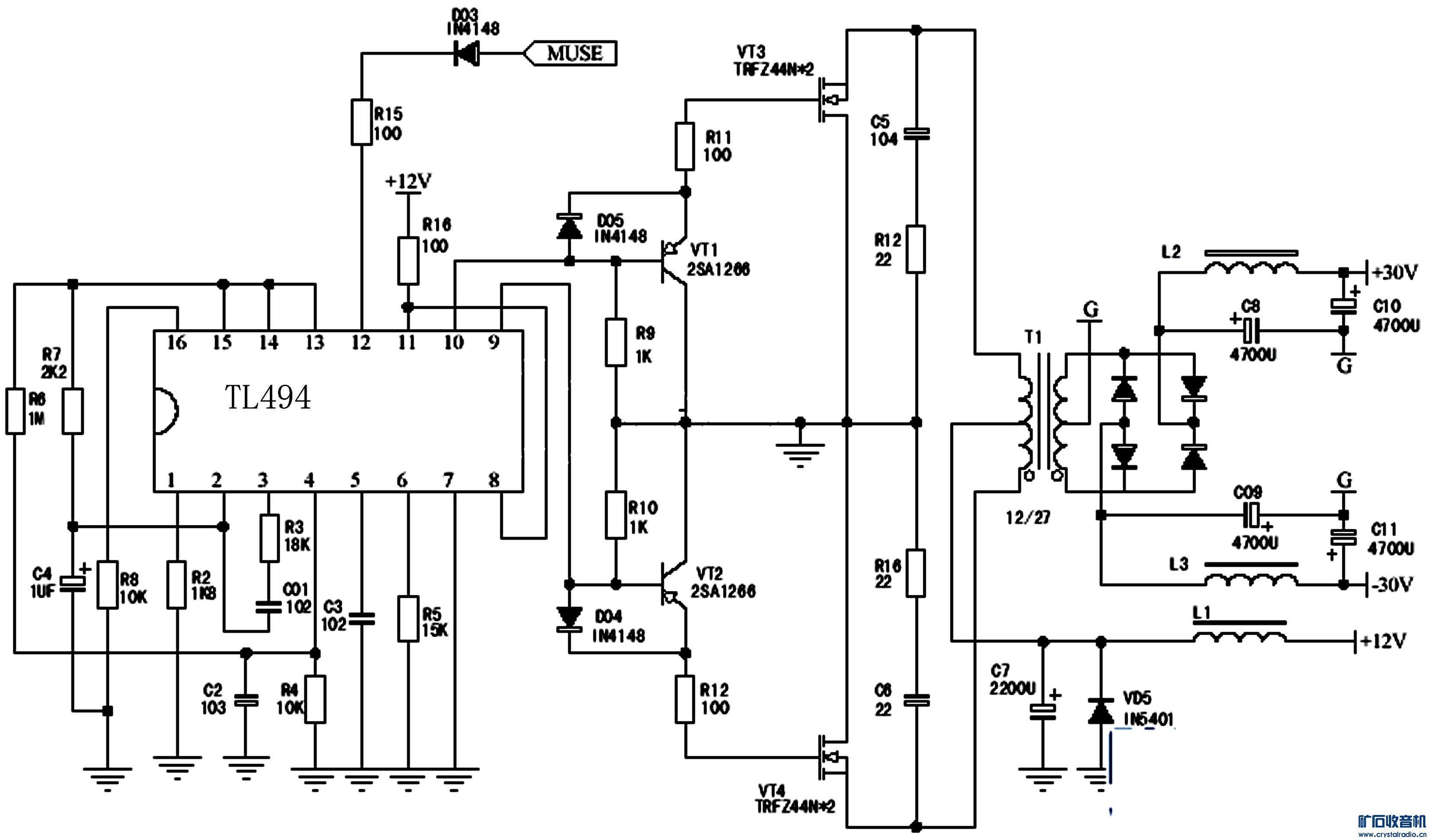

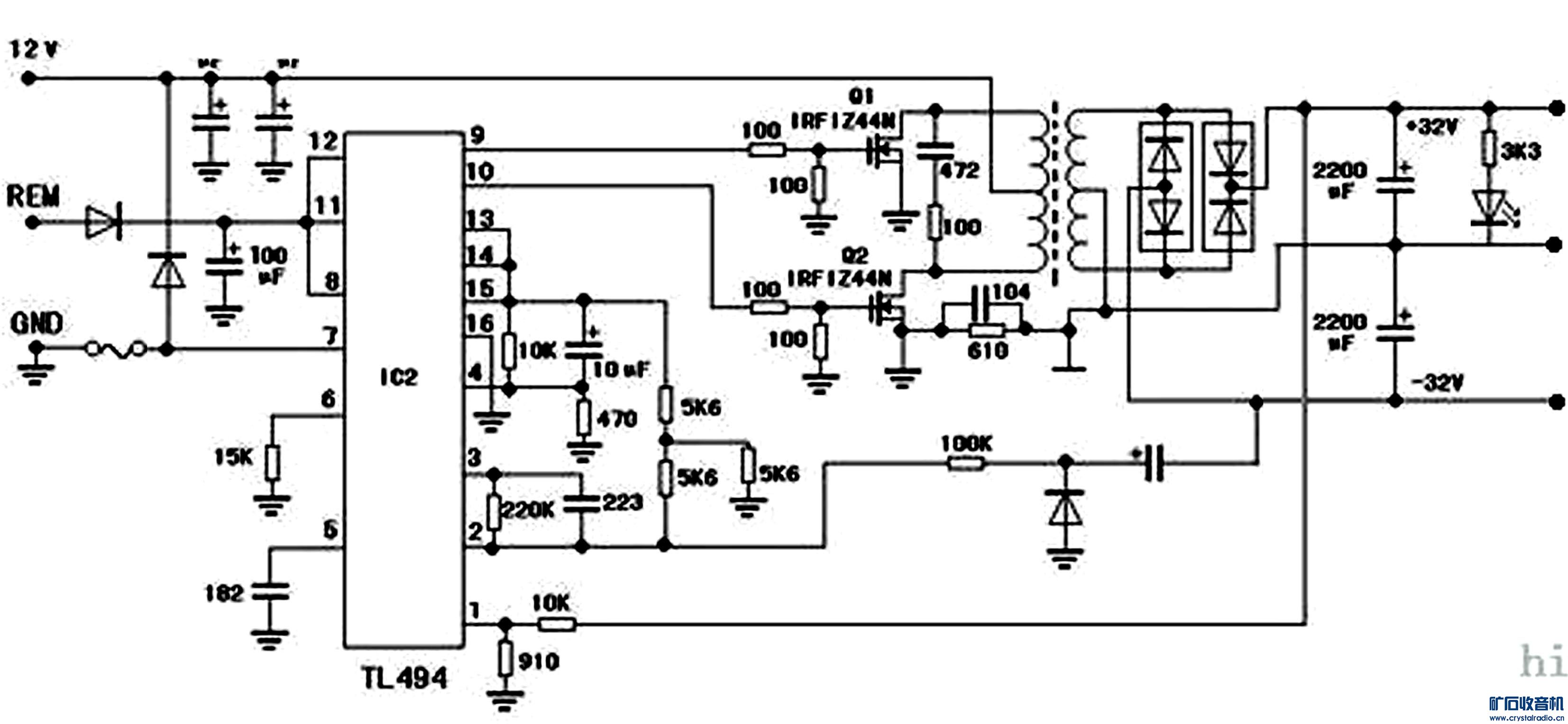

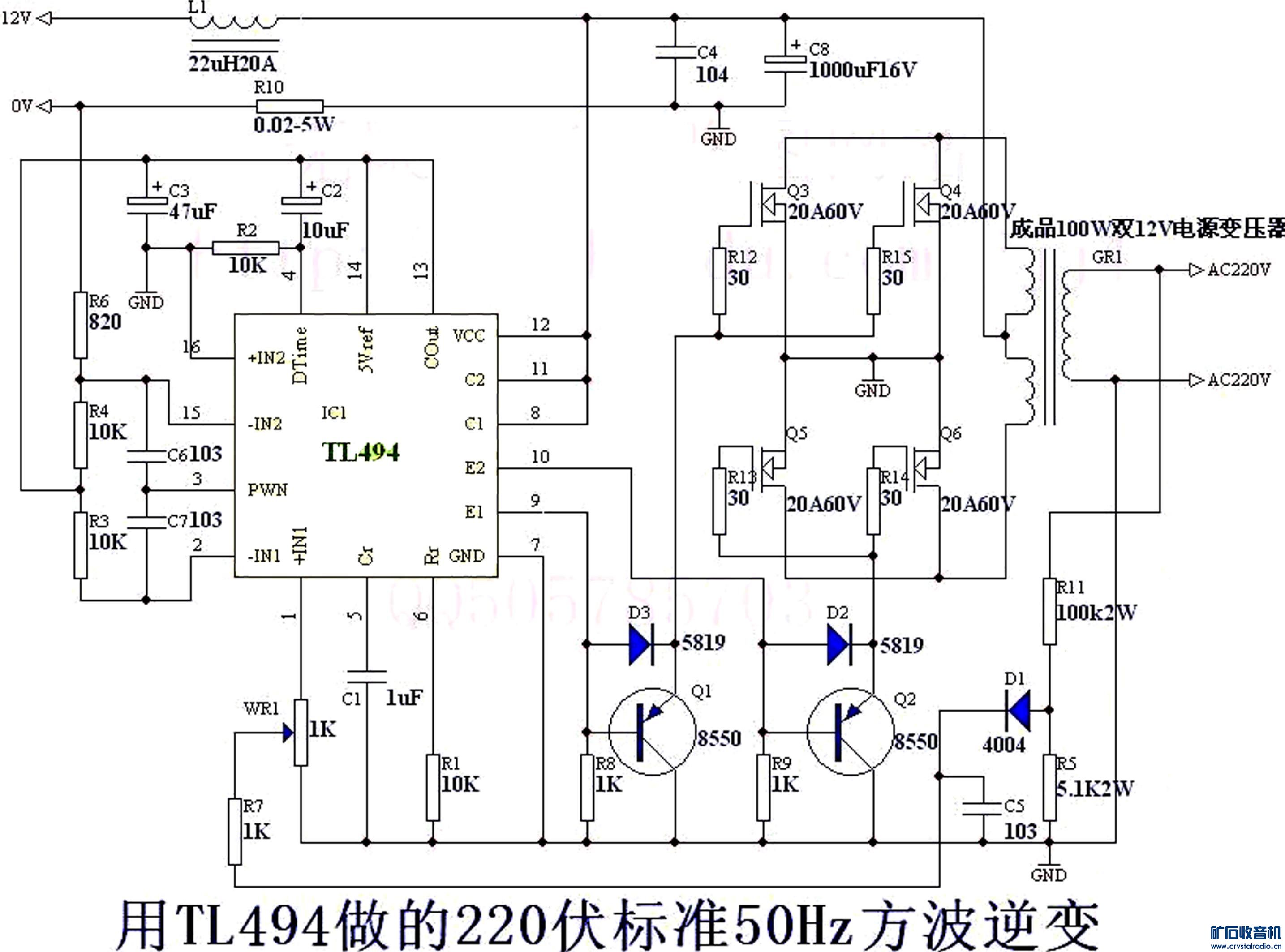

发表于 2024-3-15 10:11:35 | 显示全部楼层
回复 支持 反对

使用道具 举报

xhf

发表于 2024-3-19 07:55:02 | 显示全部楼层
lhz6974 发表于 2024-3-15 10:11


谢谢分享！
