杭州U-20万用表原理图

mmlhq · 发表于 2018-3-12 00:05:37

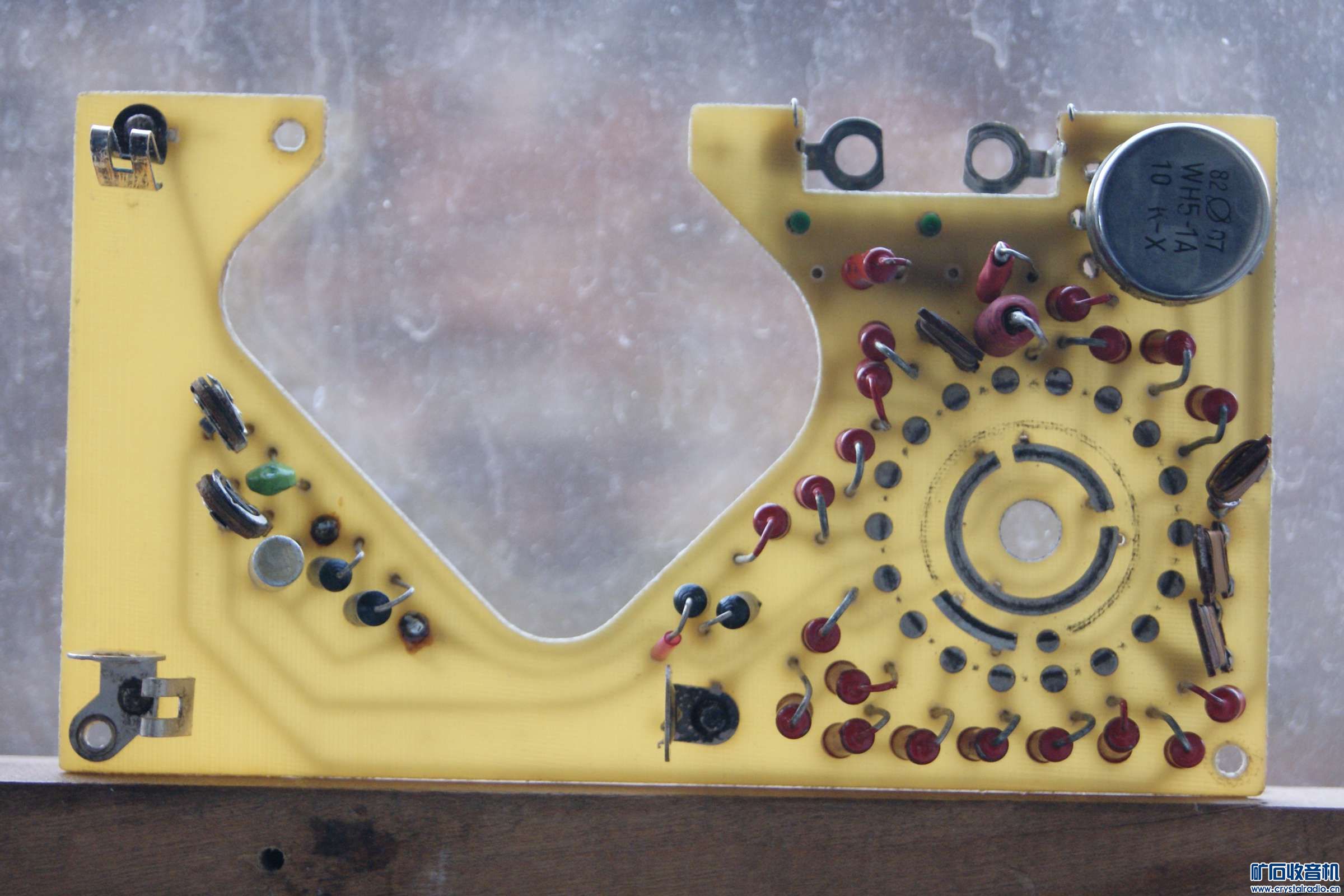

看到论坛里有介绍U-20万用表修理的，自己也有一块，电路板腐蚀得不行了。

矿石大男孩 · 发表于 2018-3-19 15:23:17

本帖最后由矿石大男孩于 2018-3-19 16:14 编辑

很好的原理图，竟然还有元器件和网络查找功能。是不是用Altium Dsigner 生成的PDF？
我也有一块U-20，是2017年过年别人打扫家扔了我捡回来的，光那天就捡了俩快指针表，另一个是MF-40，都不同程度有问题，已经修复。下图是顺便根据实物画的印制板图。

xianyiding · 发表于 2018-3-19 16:50:22

这表我也有一块，80年的。
楼上二位热心奉献，赞一个！

老郑小烧 · 发表于 2024-6-20 12:47:30

非常感谢！

同舟共济 · 发表于 2024-6-27 12:55:30

设计理念不错，不过不知道当年是多少钱一块。

fjht2016 · 发表于 2024-6-27 15:41:13

这个表外观很漂亮，几十年过去了依然时尚风骚。当年杭州的几个表外观设计都很不错而且自成一个风格，很好。那年俺得到的几个报废表中有一个U20，检修、调准后给了同事，把我那个U201的原装表笔也给他配上。
