为了方便初学者制作矿石机，提供了些常用的矿石机电路。以供参考

llllllxing · 发表于 2018-2-17 14:49:56

本帖最后由 llllllxing 于 2018-2-21 20:53 编辑

为了方便初学者顺利制作，提供和画了一些常用的电路图和安装图，方便有兴趣的朋友制作时参考使用。主要每个人手头的可变不同，配用的电感量也不同，所以，可变和电感的参考就略去了，可以根据自己手头的实际元件进行选择，例如，如果中波采用365P的可变，则调谐线圈的电感量就为240UH等等，以此类推。希望对喜欢的人有所帮助。电路是在EXCEL里画的，是矢量图，方便修改缩放

llllllxing · 发表于 2018-2-17 14:50:51

本帖最后由 llllllxing 于 2018-2-18 07:31 编辑

双回路单调谐场管矿石机电路图和安装图

llllllxing · 发表于 2018-2-17 14:52:17

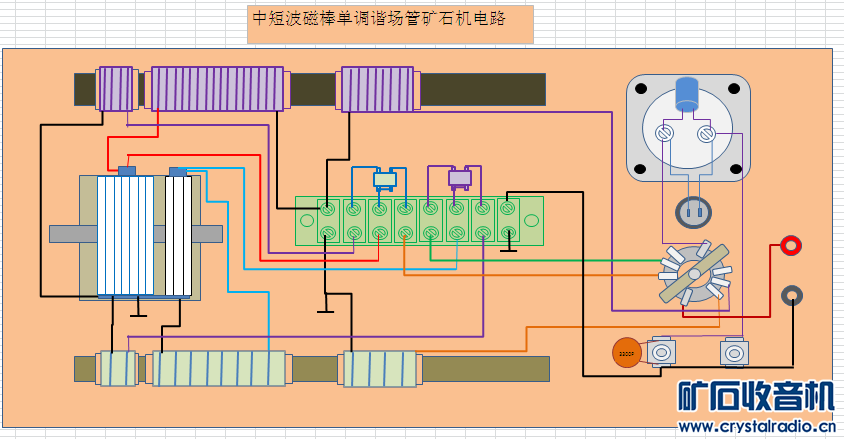

中短波磁棒场管矿石机电路图和安装图

llllllxing · 发表于 2018-2-17 14:54:47

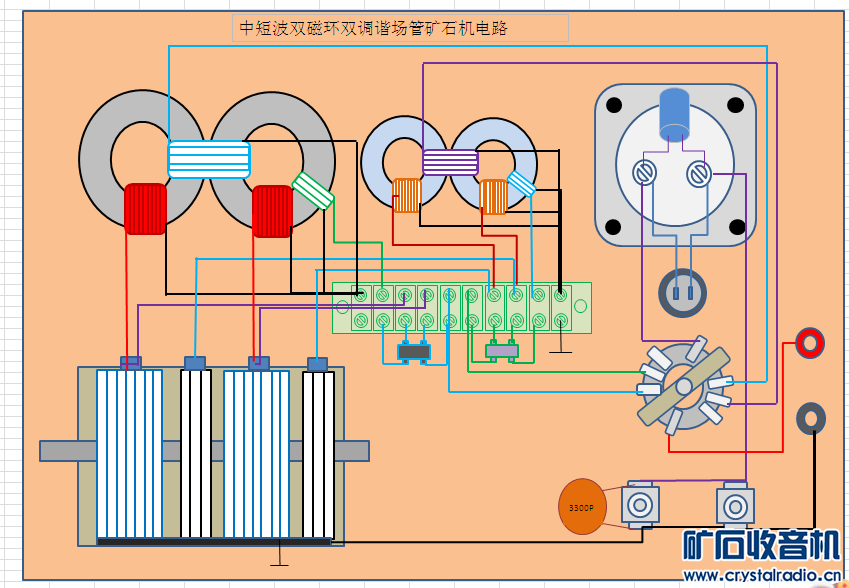

双调谐电路，双磁环中短波场管矿石机电路图和安装图

llllllxing · 发表于 2018-2-17 14:55:41

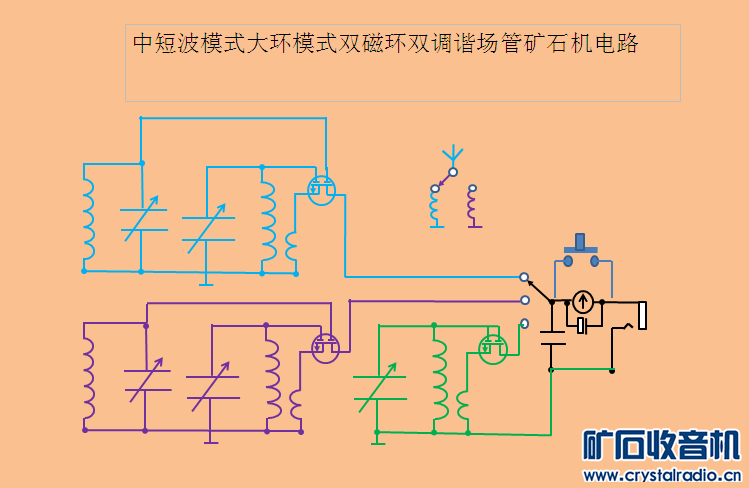

中短波模式加大环模式场管矿石机电路

smchun · 发表于 2018-2-17 15:13:03

很好的资料，图画得很漂亮，收藏了学习！

138139l · 发表于 2018-2-17 18:18:34

llllllxing版主新年快樂!
好資料,收藏備用,謝謝了!!!

陪你玩儿时尚 · 发表于 2018-2-18 01:48:54

制图好好漂亮！

兄弟一连 · 发表于 2018-2-18 08:14:34

老师，新年快乐!看到这些宝贝资料更快乐了，哈

zhuwen_30 · 发表于 2018-2-18 08:33:43

提示: 作者被禁止或删除内容自动屏蔽

爱你矿坛 · 发表于 2018-2-19 10:34:12

矿石机的制作，每个环节都很重要！其乐趣也在这些环节中！

llllllxing · 发表于 2018-2-21 15:54:38

本帖最后由 llllllxing 于 2018-2-21 20:51 编辑

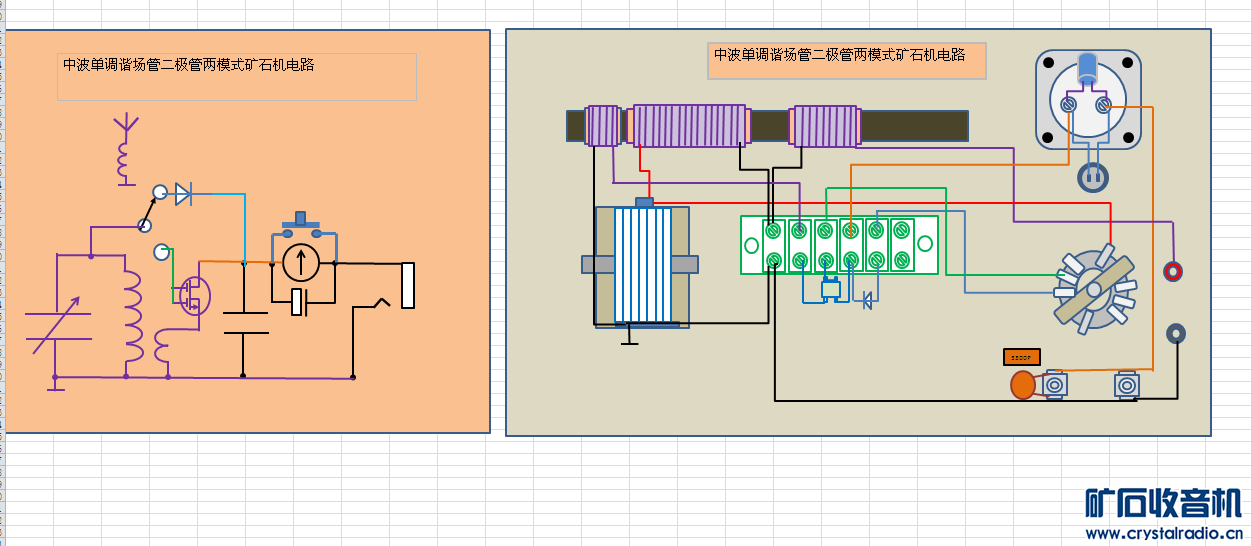

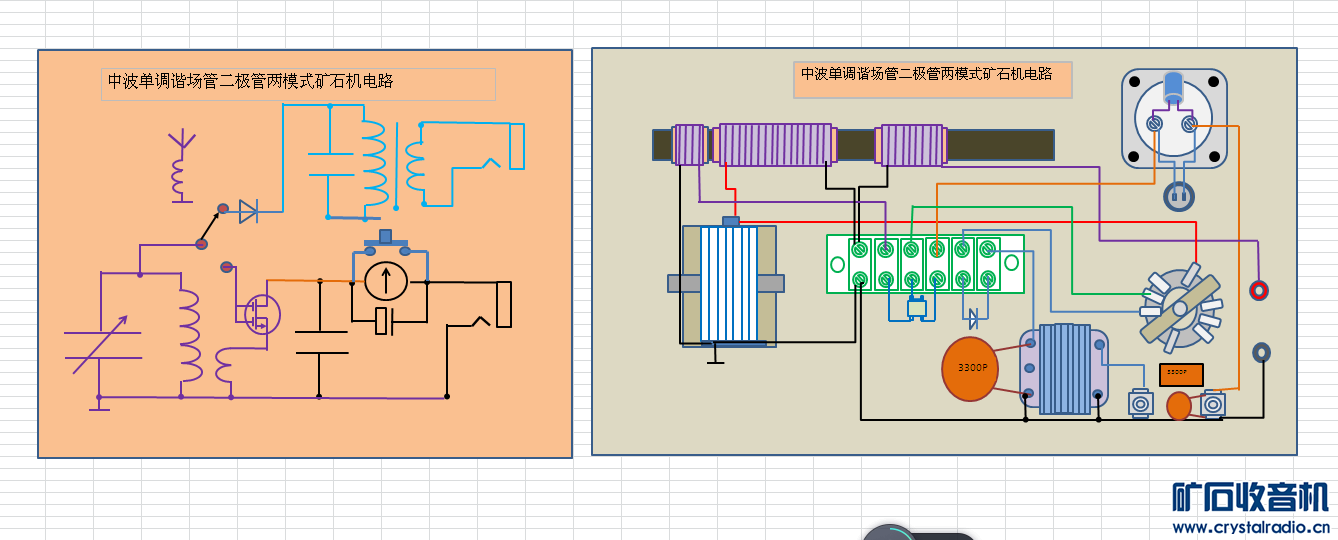

场管二极管两模式，单调谐矿石机

大方 · 发表于 2018-2-21 18:40:06

老师，新年快乐!看到这些宝贝资料更快乐了。辛苦了。

thzhq · 发表于 2018-2-21 20:43:18

新年快乐！谢谢，抽空试试！

xzx010 · 发表于 2018-2-21 20:55:42

图用什么画的
