一年后再发用Excel绘制的胆机电路图

二玄古月 · 发表于 2018-2-10 09:59:19

去年这时候开始用Word学习绘制胆机电路图，后发现它的绘图功能不理想，转而用Excel绘制，才发现其绘图功能潜力巨大，单指绘制线路图而言不比专业的电路制图软件差多少，而且方便快捷。所以这一年来一直在搜索Excel平时很少应用到的绘制线路图的插件，并归纳出了绘图的便捷方法。其实不用非要建立元件库，只要把线路中所需的元器件组合好，集中放在一个卡片单元里，另启用一个单元绘图时，随时可以从元器件卡片里复制所需元件过来，然后拼接组合即可。熟练的话，绘制一副单端也好，推挽也好，最多不超过30分钟。

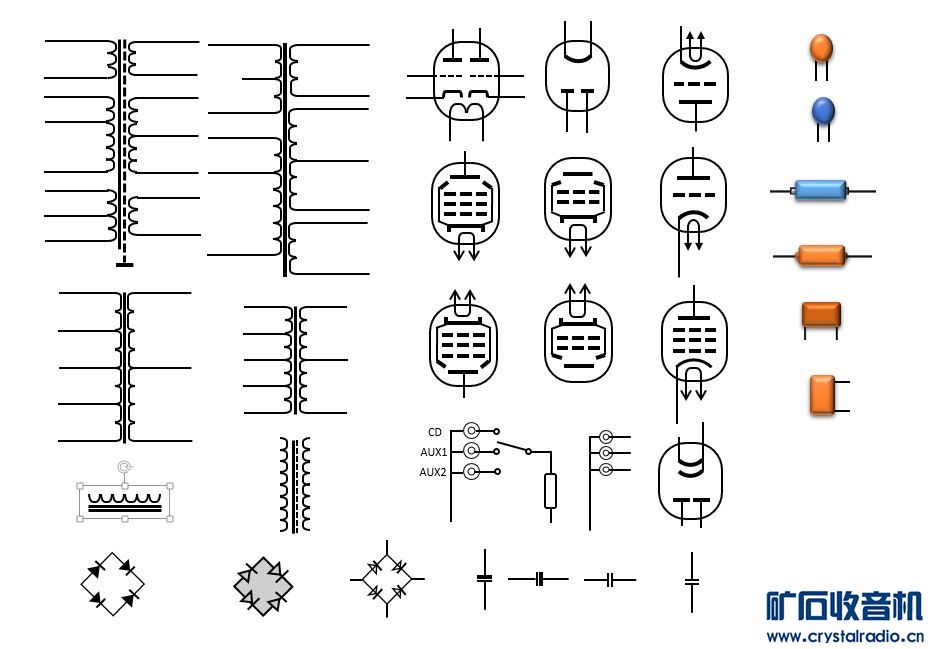

元件组合图例：

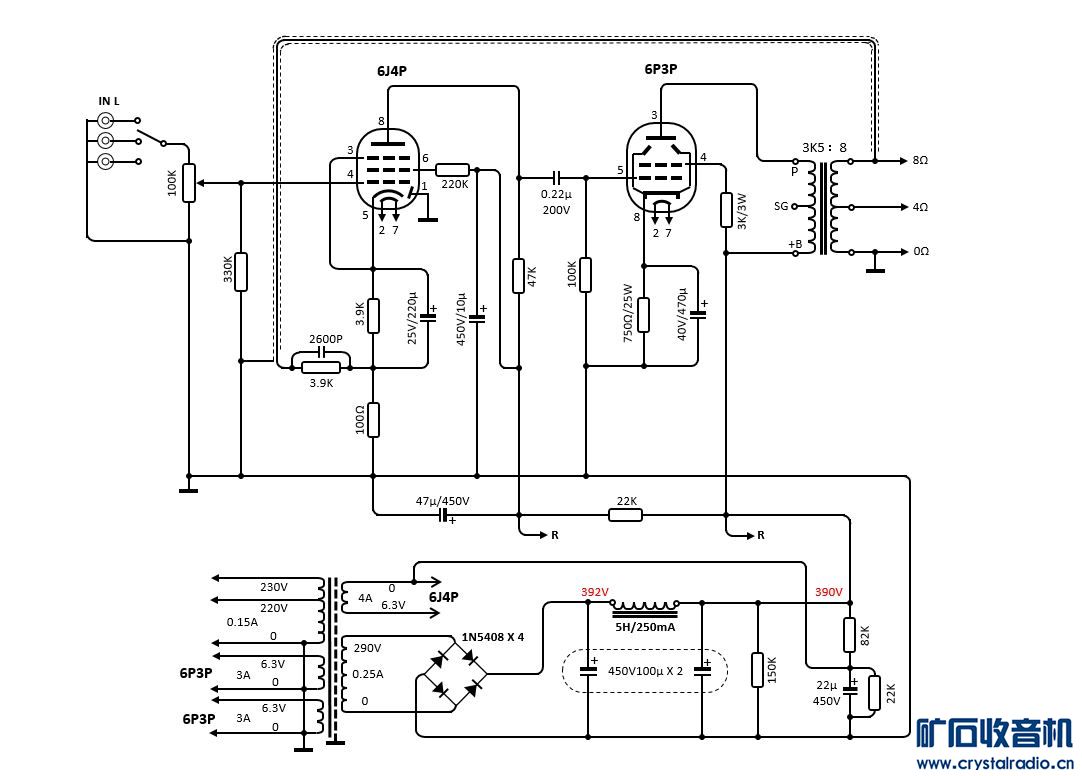

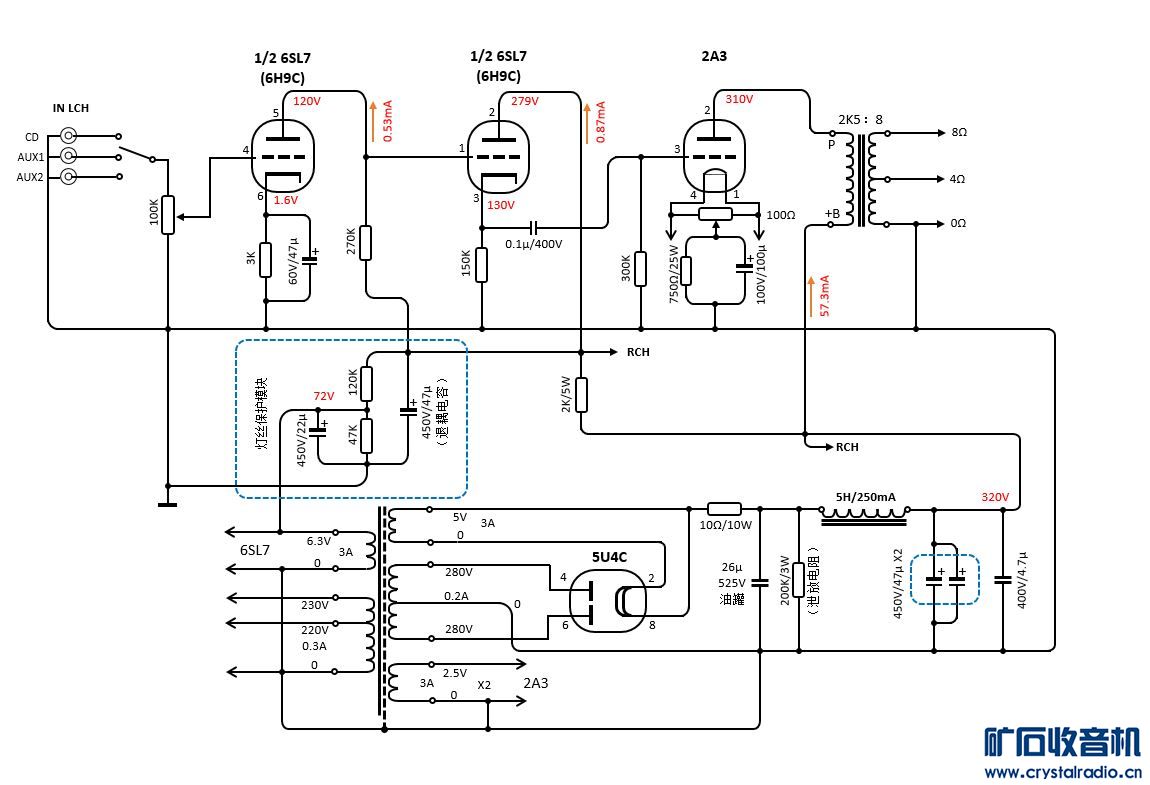

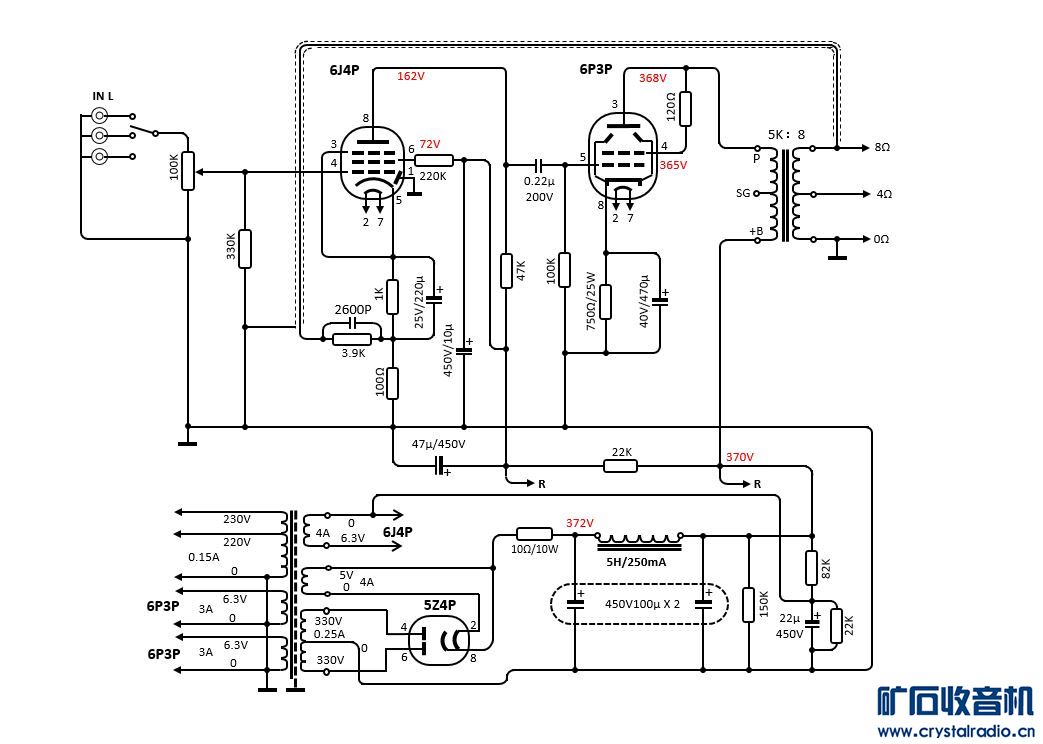

线路图图例：

图中数据不是实测结果，仅供参考。


yuren008 · 发表于 2018-2-10 10:07:40

Excel真是太强大了，不仅仅是可以编程，还可以画图。不知楼主用的Excel版本

LC谐振 · 发表于 2018-2-10 10:18:28

这样也能搞？太有耐心了，楼主，赞一个

二玄古月 · 发表于 2018-2-10 10:22:02

本帖最后由二玄古月于 2018-2-10 10:26 编辑

yuren008 发表于 2018-2-10 10:07
Excel真是太强大了，不仅仅是可以编程，还可以画图。不知楼主用的Excel版本

2013简装版的。2017版也装过，感觉界面不亲和放弃了。

glff9 · 发表于 2018-2-10 10:24:22

Word和Exce绘图功能一样滴！只是Exce函数功能强大，但对于绘制电路图2个无2分别，如果想好用点不如用OFFICE另一套件-visio，比以上的软件好用的多

二玄古月 · 发表于 2018-2-10 10:30:58

glff9 发表于 2018-2-10 10:24
Word和Exce绘图功能一样滴！只是Exce函数功能强大，但对于绘制电路图2个无2分别，如果想好用点不如用OFFICE ...

Word是不错，但有一点：点线的对位不如Excel方便准确。个人感觉。

glff9 · 发表于 2018-2-10 10:33:22

二玄古月发表于 2018-2-10 10:30
Word是不错，但有一点：点线的对位不如Excel方便准确。个人感觉。

呵呵，哪是你没定义好网格

二玄古月 · 发表于 2018-2-10 10:34:17

感谢老虎哥加分。

yafe598 · 发表于 2018-2-10 10:35:02

有相似的手法，现在做pcb板我有时用画图功能。

未成之佛 · 发表于 2018-2-10 10:38:00

这个有点像手工打造汽车的意思

128032949qq · 发表于 2018-2-10 10:47:42

EXCEL的最大优势在于常见，很多电脑都会有，省去了安装软件的麻烦。
希望楼主上传您用的元器件卡片，造福坛友！

二玄古月 · 发表于 2018-2-10 11:23:29

Excel电路元件卡片源文件：

胆机线路元件卡片源文件.rar (29.63 KB, 下载次数: 305)
