搭棚图

AIXY · 发表于 2018-1-24 18:49:33

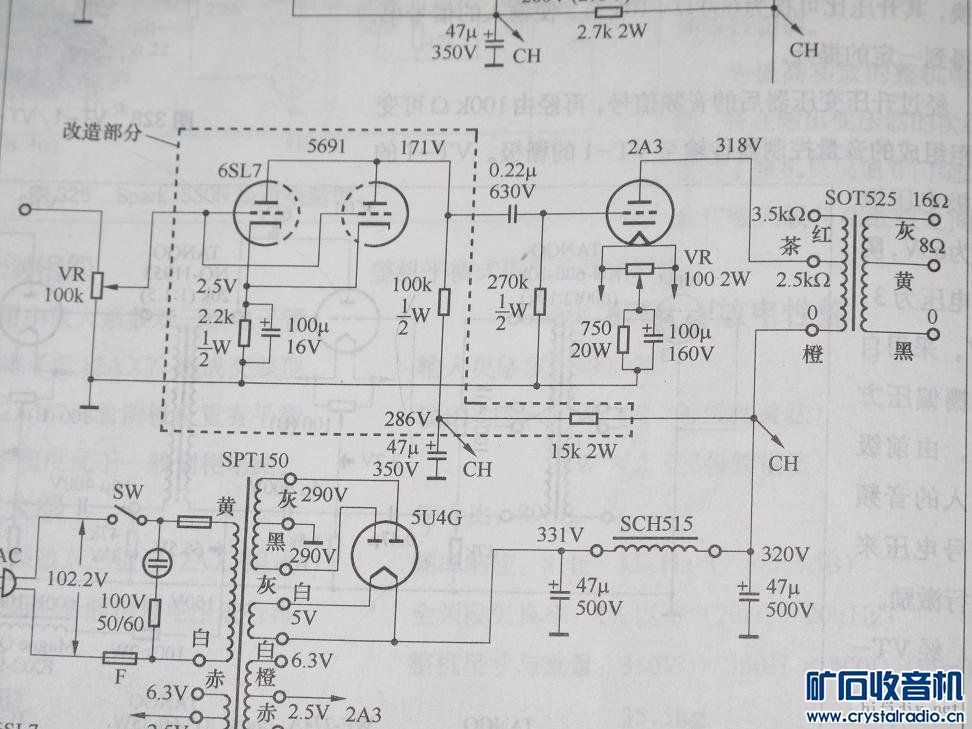

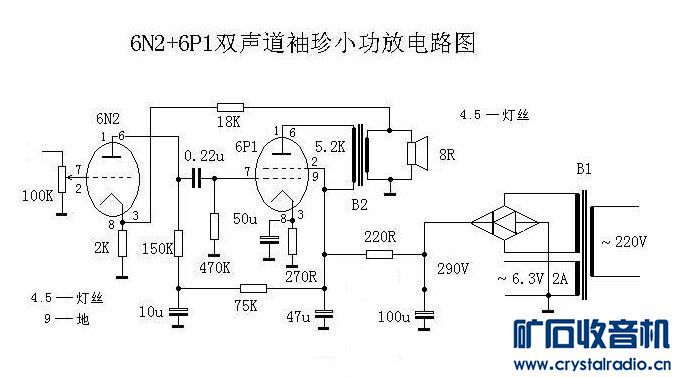

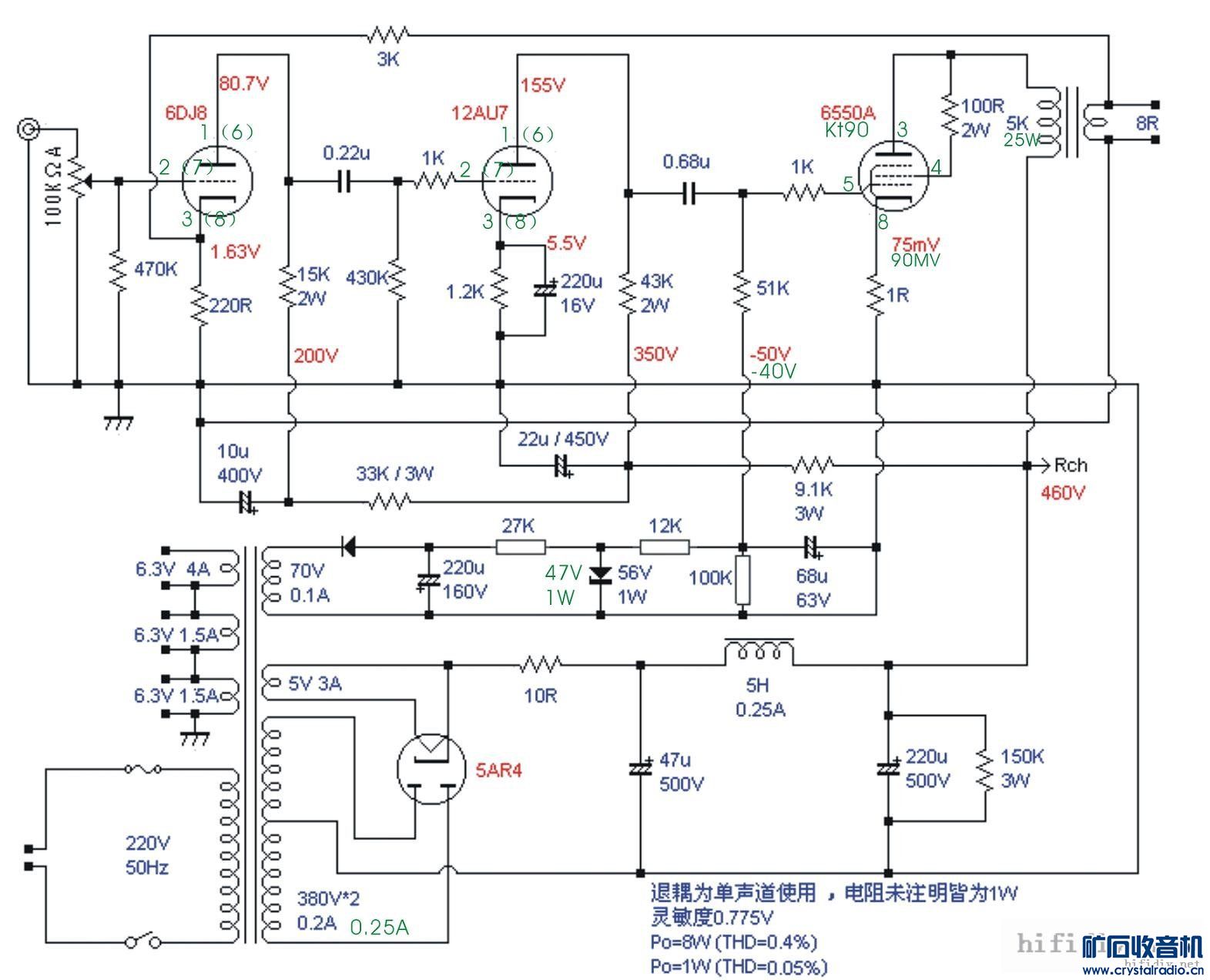

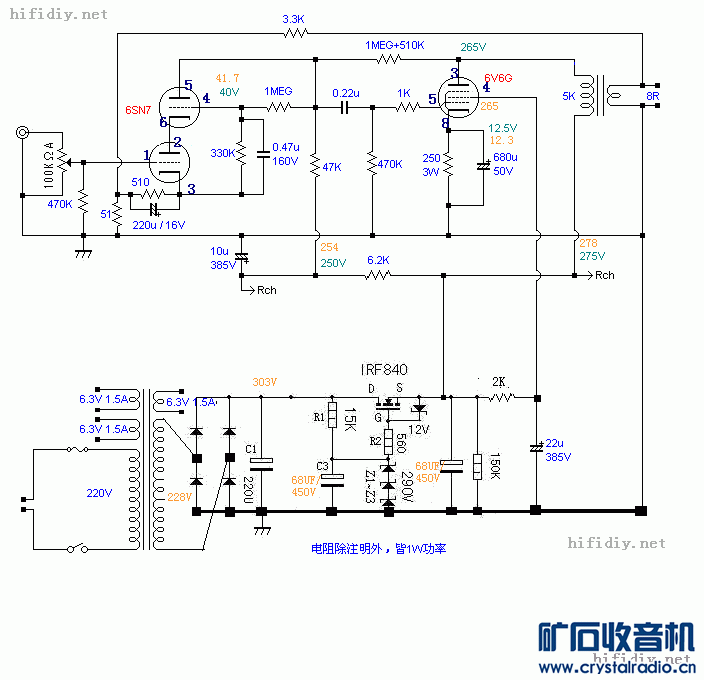

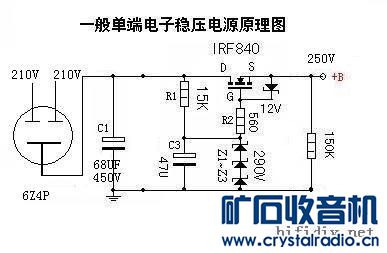

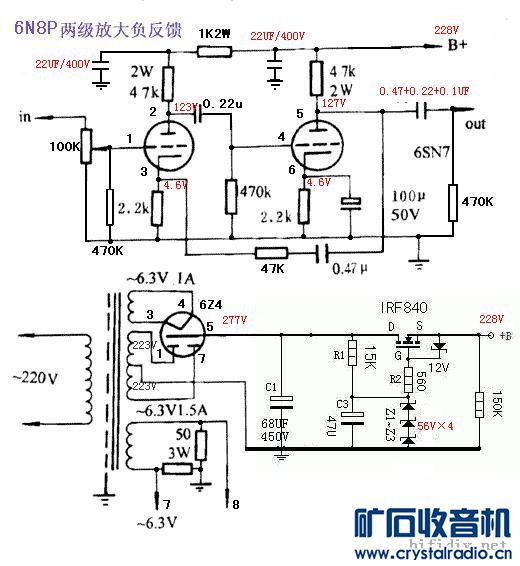

自己存的一些搭棚图，但是没实践做，有的图可能存在错误，认真对比后再操作。 6N8P二级放大前级电路图.jpg

AIXY · 发表于 2018-1-24 18:52:11

自己认真对照后实践

AIXY · 发表于 2018-1-24 18:53:05

hnliquan · 发表于 2018-1-24 19:13:51

很好赞一个。

SUPERHAM · 发表于 2018-1-24 20:19:22

谢谢分享

jiangqishan8 · 发表于 2018-1-24 21:40:29

这种图画起来很费神，对自己有用，别人只能是看看，想照葫芦画瓢的都头痛，难。

AIXY · 发表于 2018-1-25 07:56:47

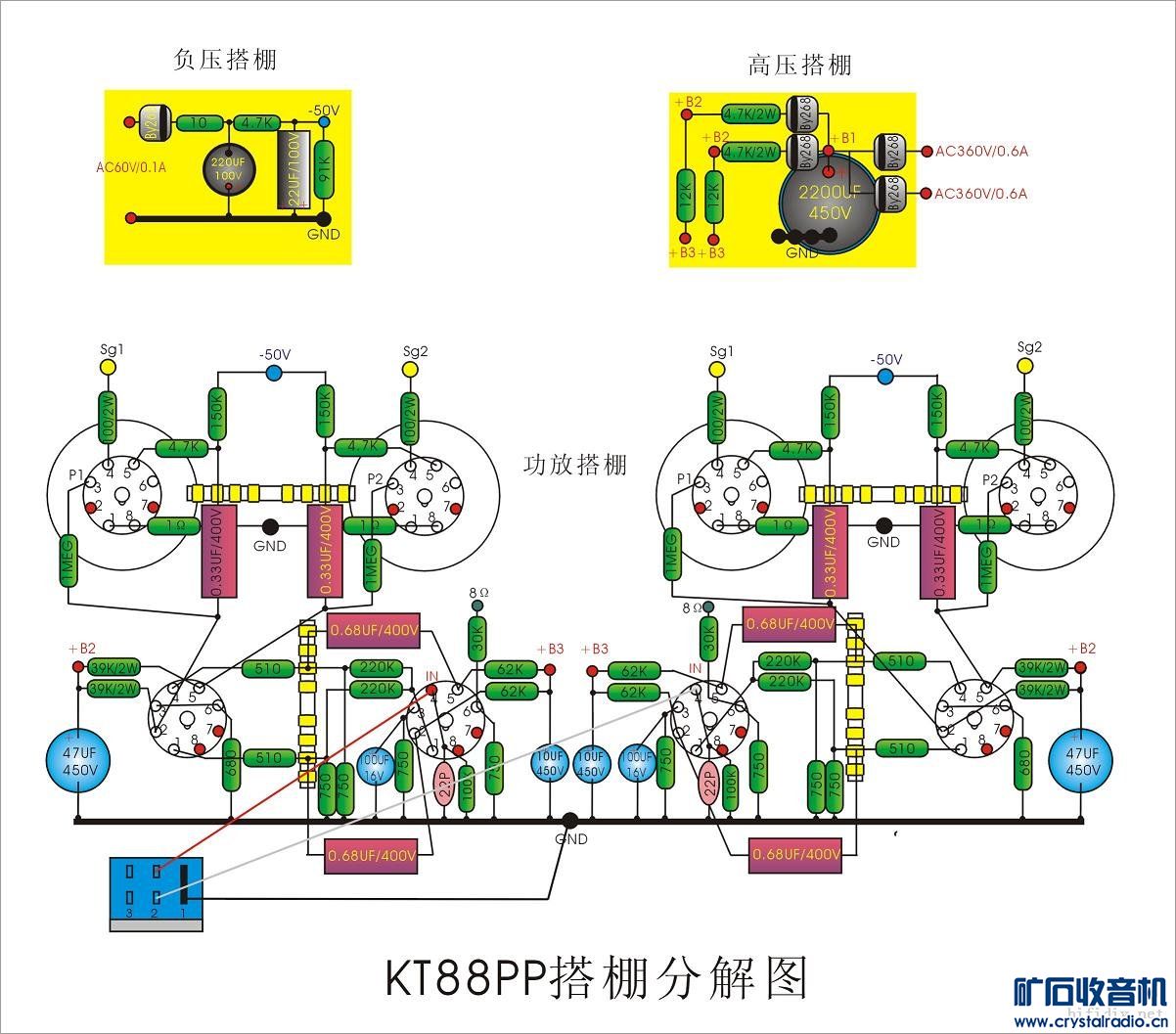

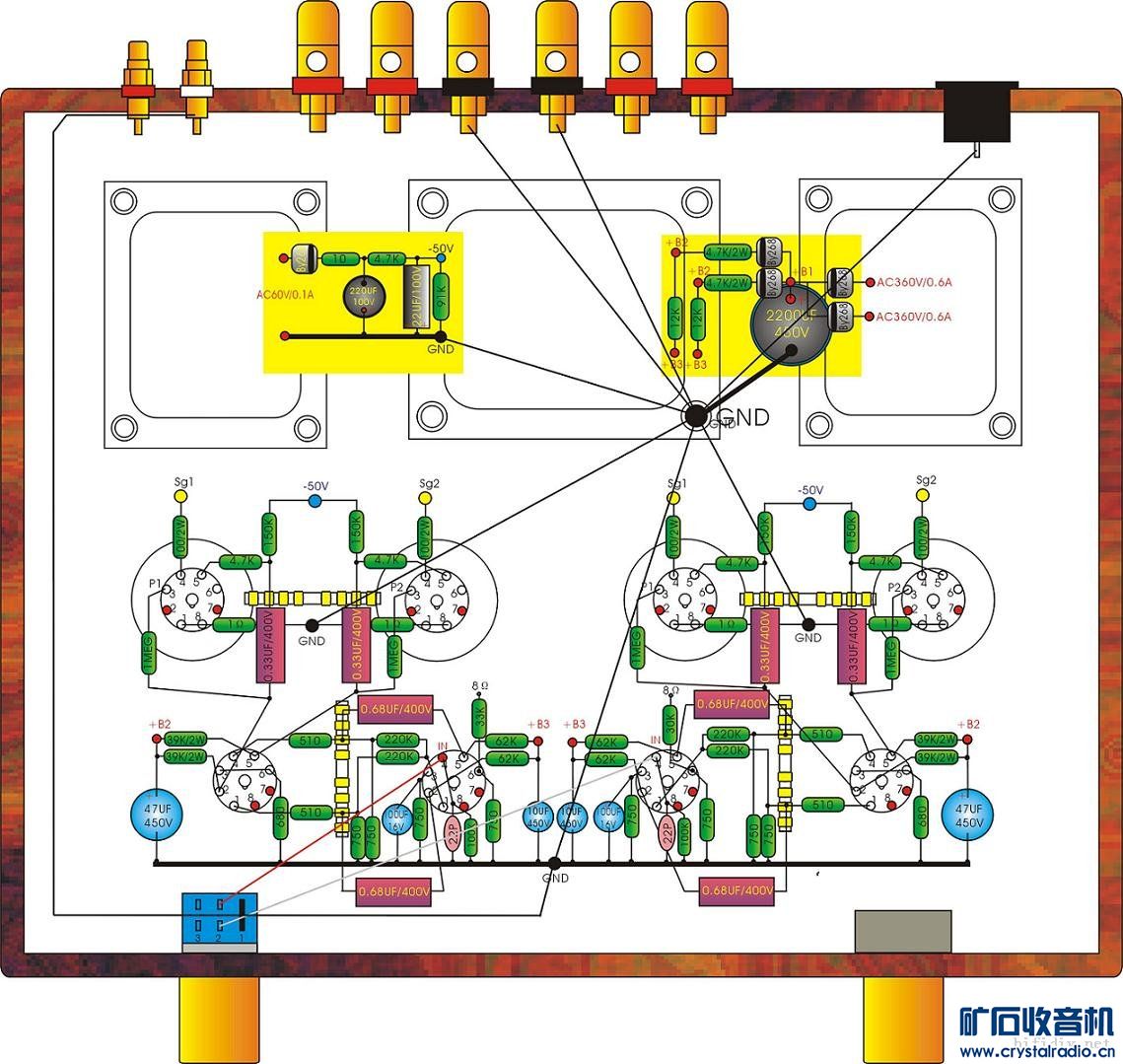

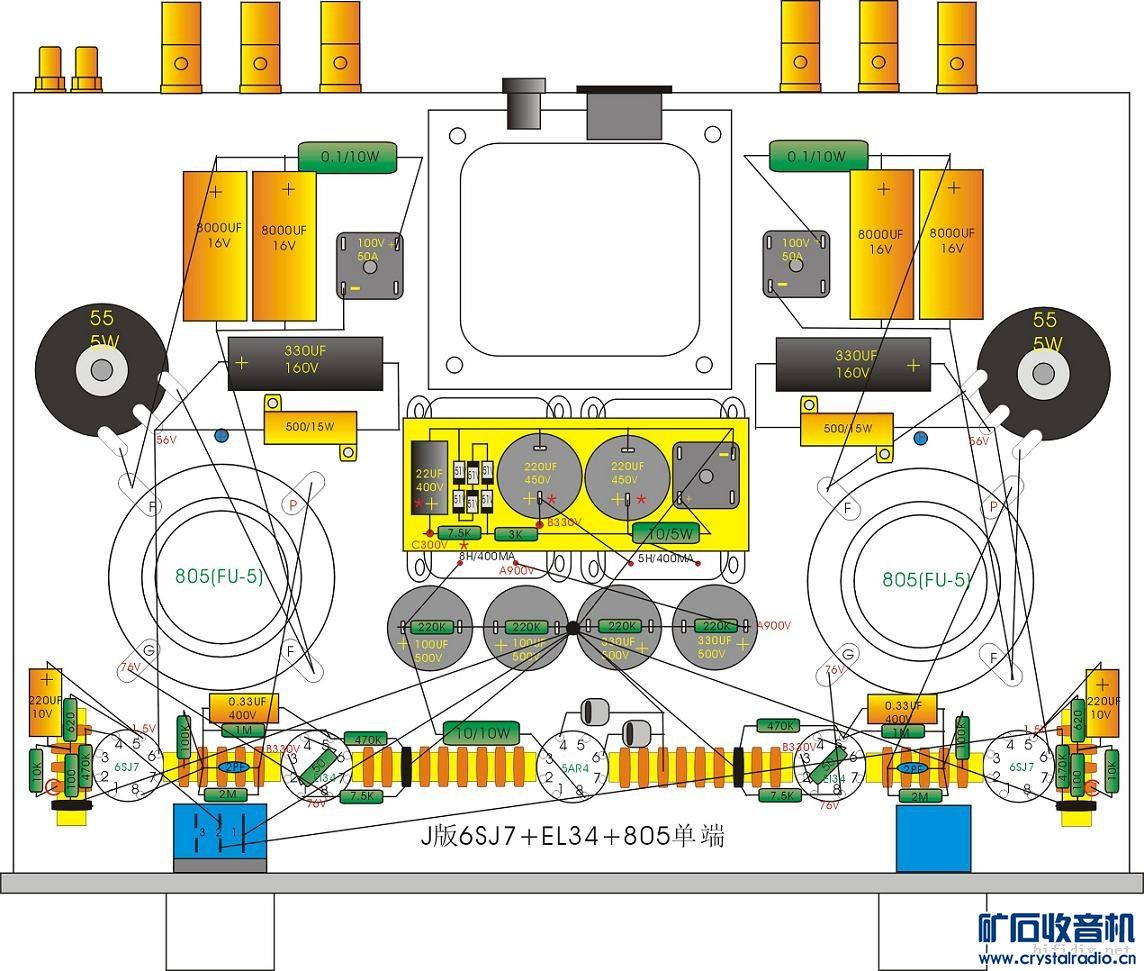

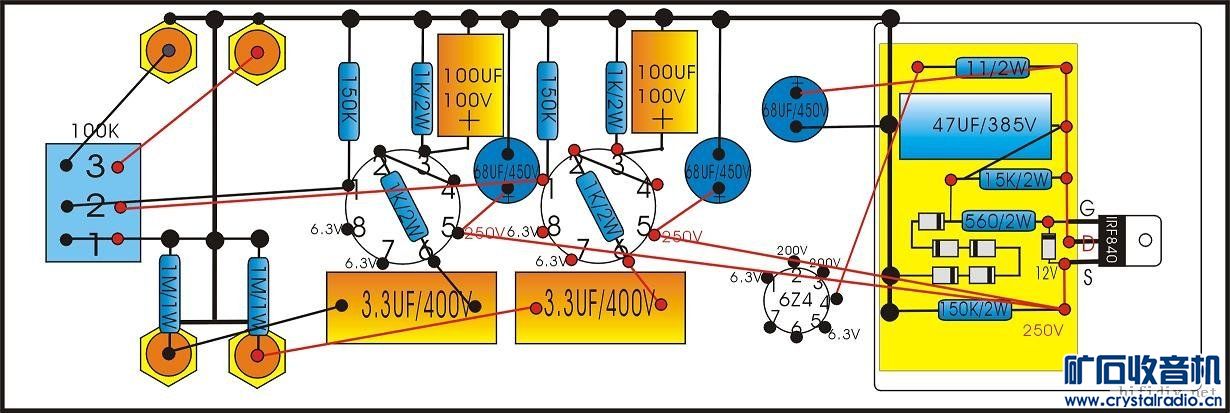

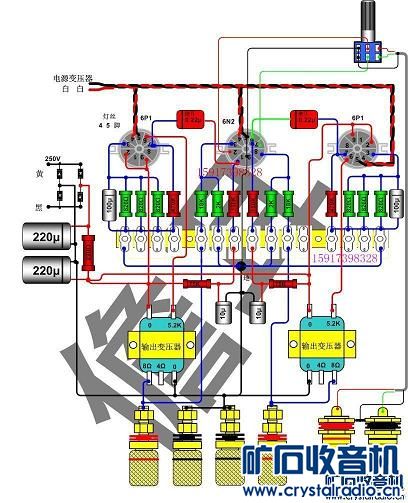

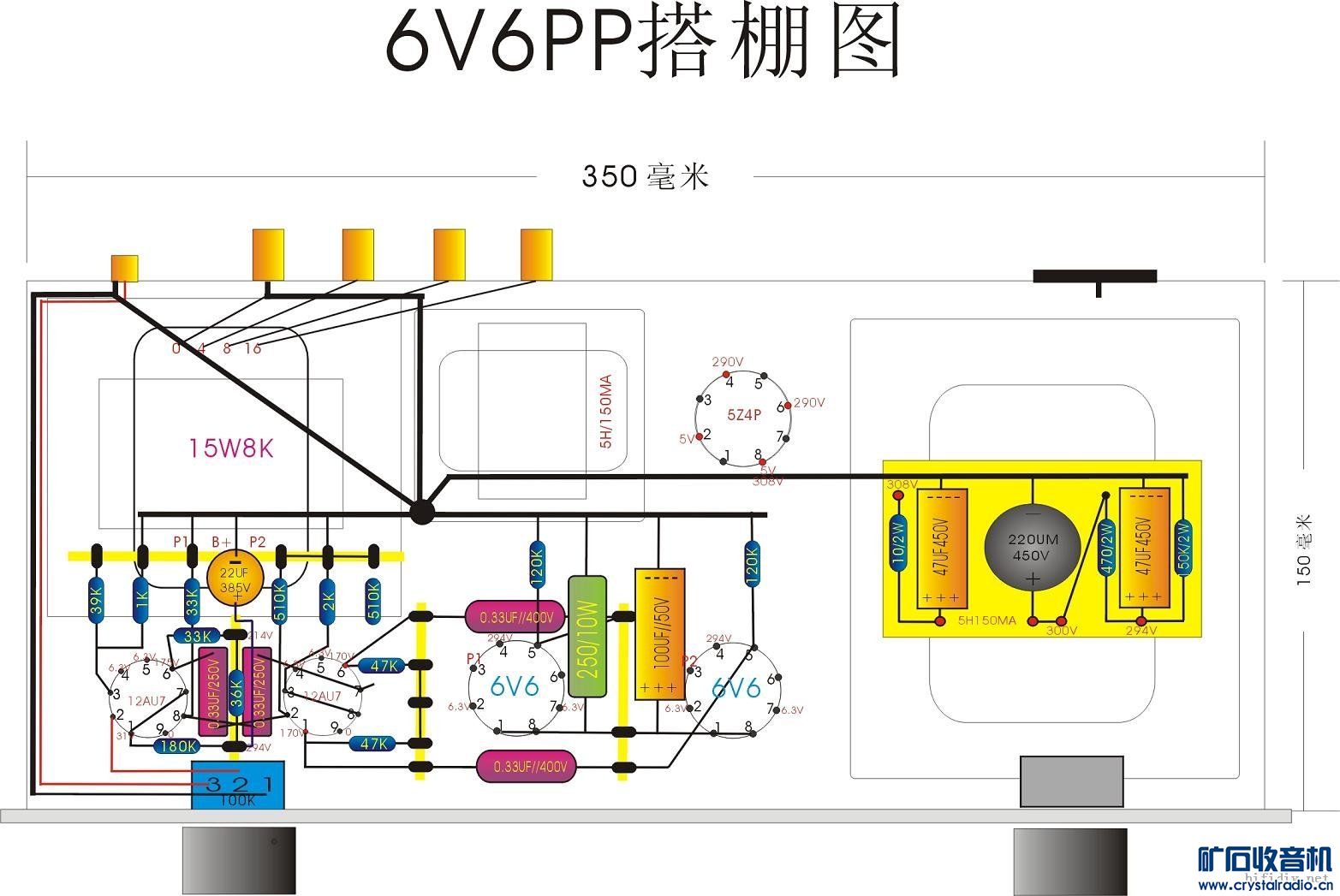

今天继续上图，希望对大家有用——但要仔细核对！ 6P1搭棚.jpg

yuren008 · 发表于 2018-1-25 10:36:58

真心不错，楼主用心了。

cityfisher · 发表于 2018-1-25 17:21:32

二话不说，收藏！

ljjch · 发表于 2018-1-25 21:18:17

授之以鱼不如授之以渔，不如把软件分享于大家。

谢谢分享！！！

ZEROONE · 发表于 2018-1-25 21:48:58

要是有相关的软件就好了，做好电路图，搭棚图直接就出来了，那是玩机的一大幸事。。。

48865889 · 发表于 2018-1-26 09:34:13

漂亮的很什么时候自己有这水平

RIVER001 · 发表于 2018-1-26 23:06:47

谢谢分享。
