求SB-17示波器图纸

大风起夕 · 发表于 2018-1-15 14:24:30

近日收到SB-17示波器一台，济南无线电仪器厂生产，请各位老师、坛友赐图纸一份！

ywmxyz · 发表于 2018-1-15 21:20:58

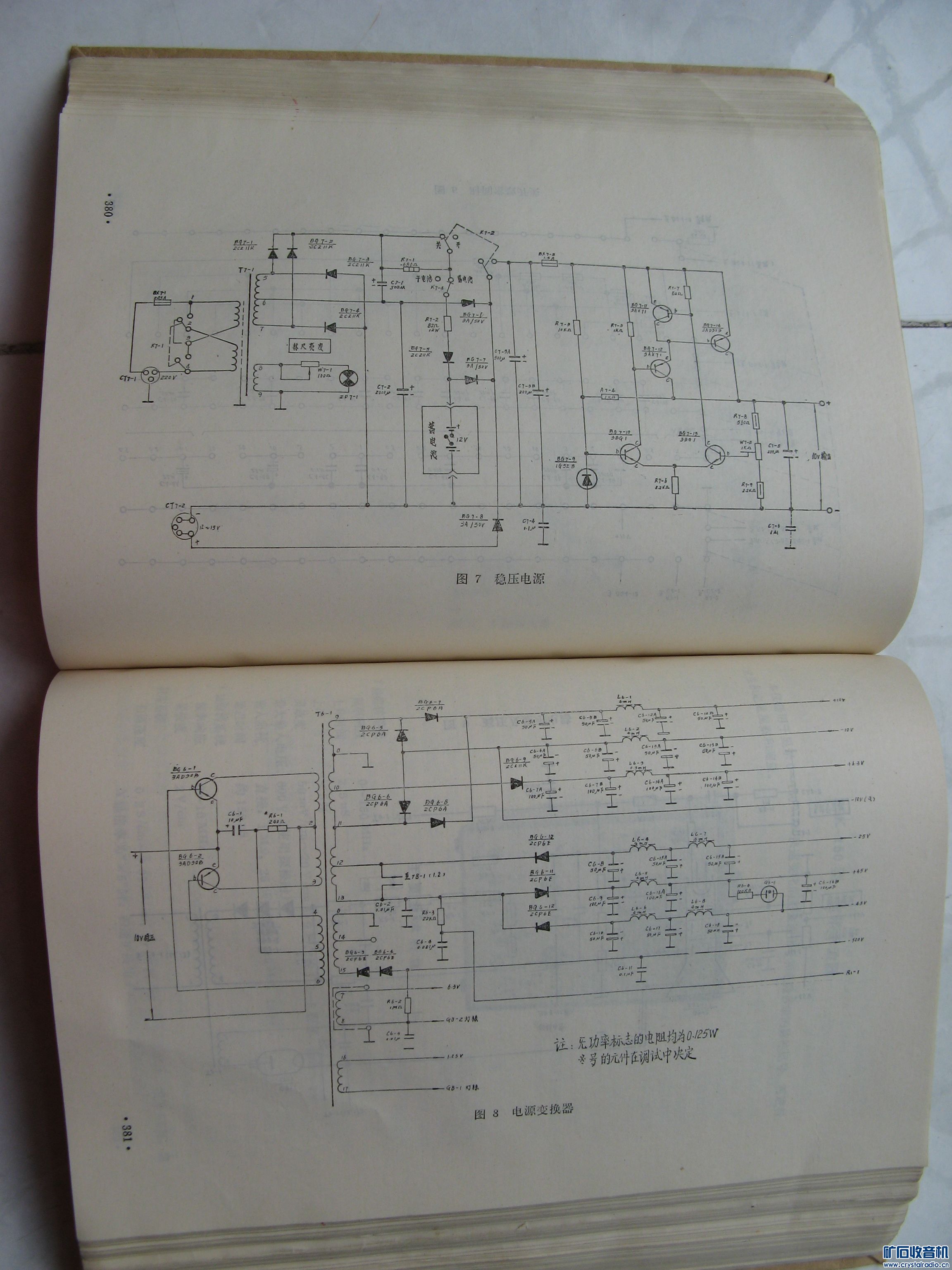

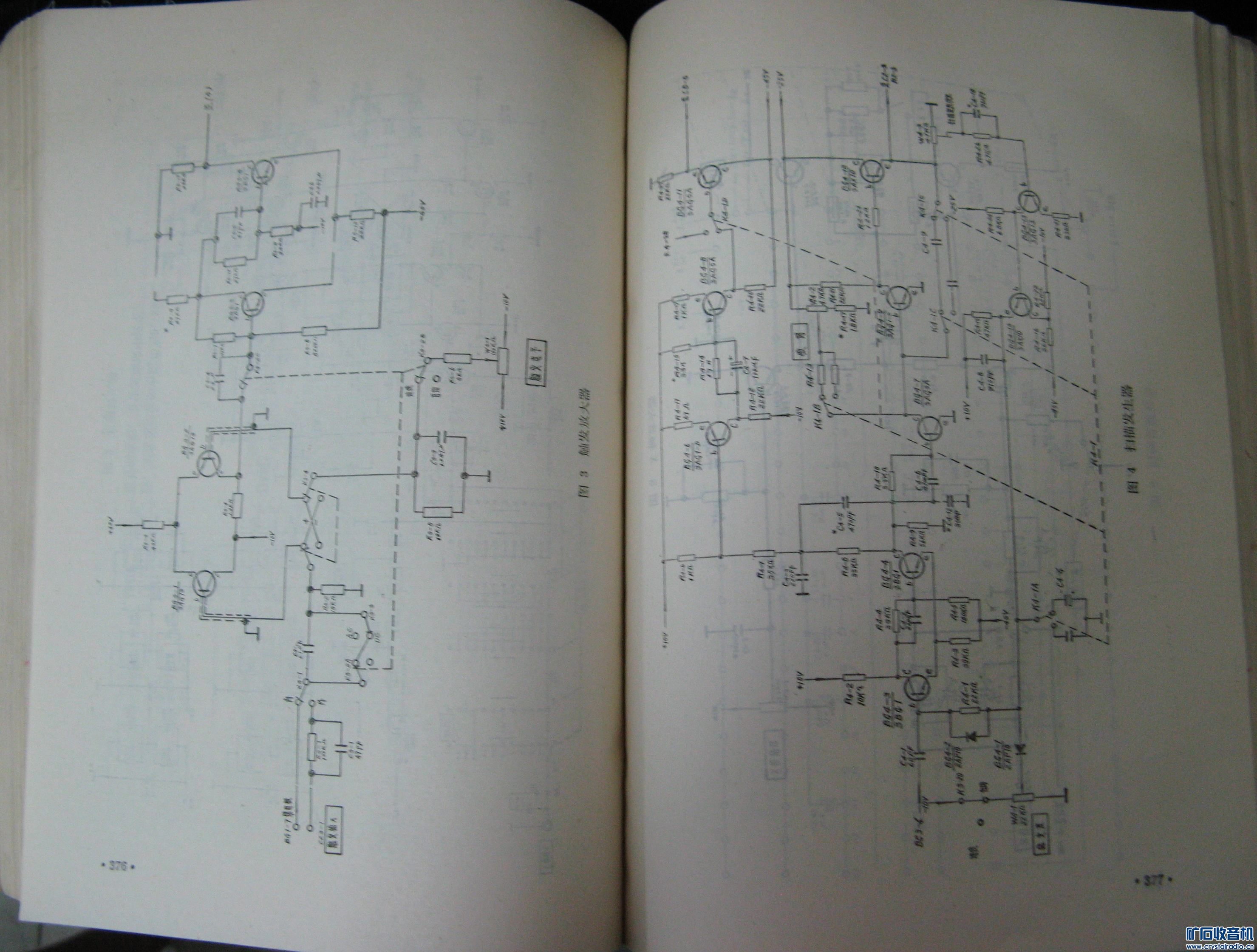

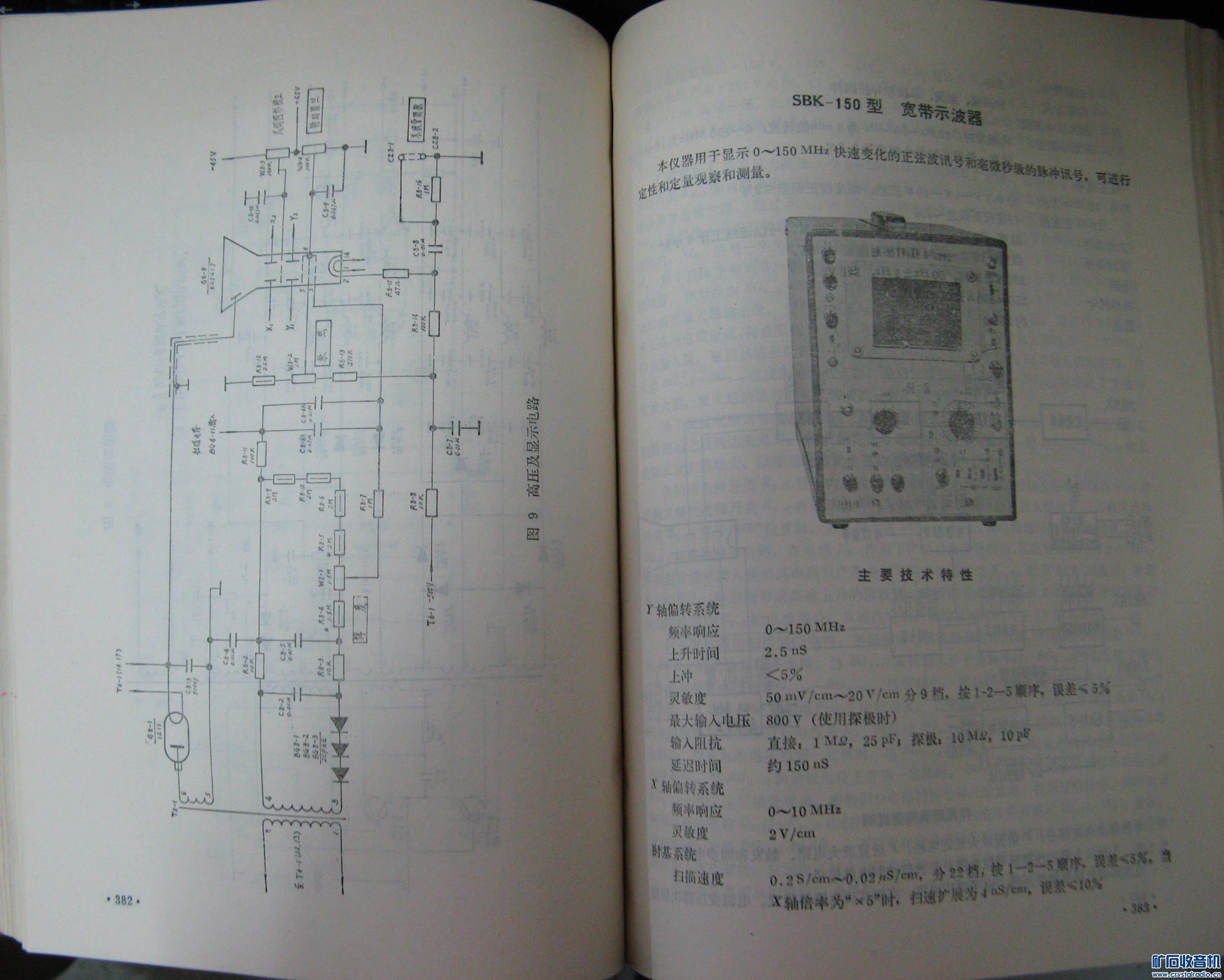

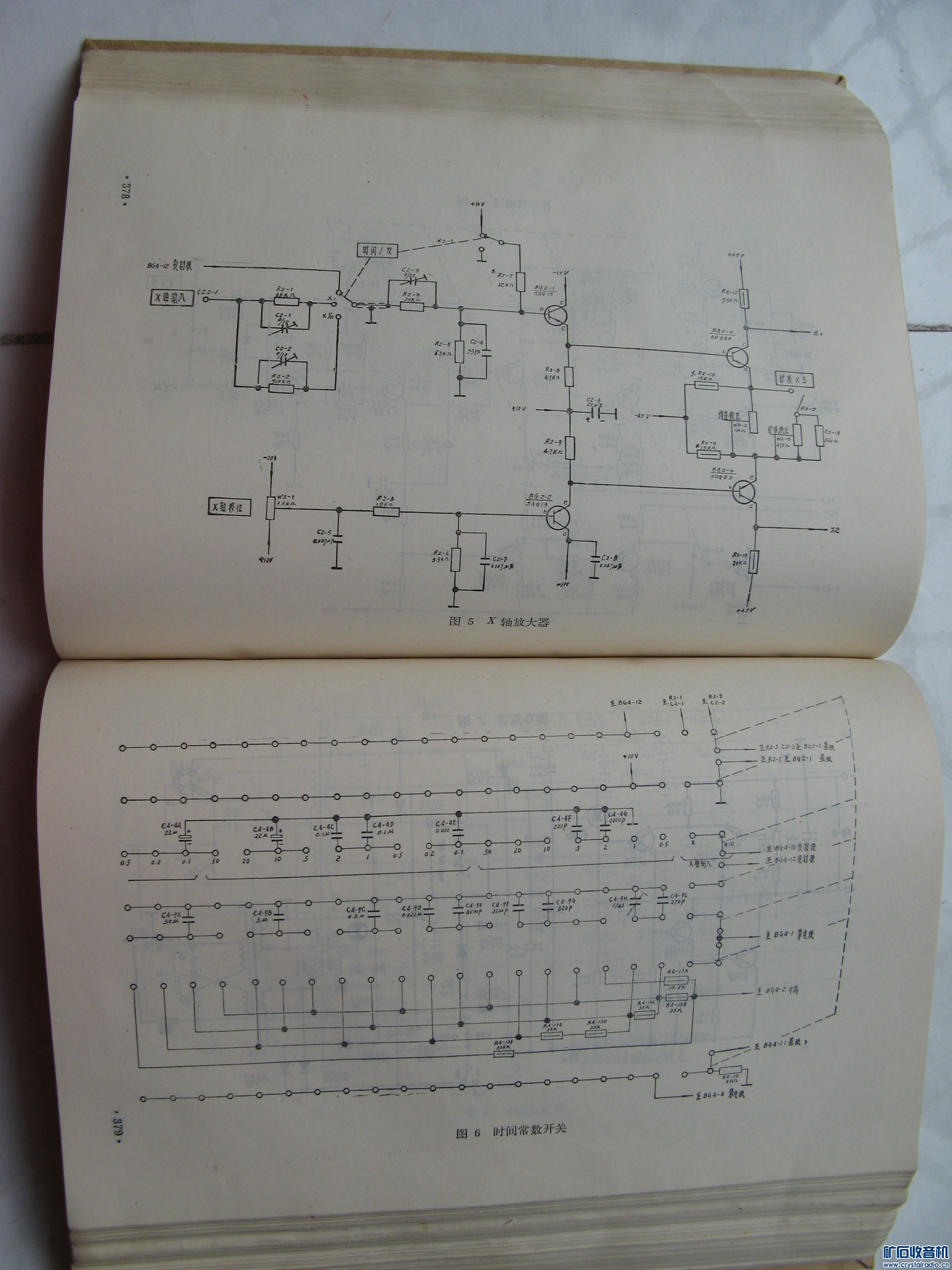

厚厚的一本书上有古老示波器图纸50多张
找的是这个电路图吗?

大风起夕 · 发表于 2018-1-16 08:16:08

ywmxyz 发表于 2018-1-15 21:20
厚厚的一本书上有古老示波器图纸50多张
找的是这个电路图吗?

谢谢坛友，就是这个电路图。有点模糊，麻烦坛友有空了重拍下好吗？

ywmxyz · 发表于 2018-1-16 11:45:46

本帖最后由 ywmxyz 于 2018-1-16 11:52 编辑

大风起夕发表于 2018-1-16 08:16
谢谢坛友，就是这个电路图。有点模糊，麻烦坛友有空了重拍下好吗？

己重拍,还不行发邮箱,服务到底,你也发一个SB-17示波器正面图

大风起夕 · 发表于 2018-1-16 17:10:30

SB-17示波器图来了！

ywmxyz · 发表于 2018-1-16 19:31:32

本帖最后由 ywmxyz 于 2018-1-16 19:37 编辑

图片已收藏,这个示波器背面还有Z轴输入端

大风起夕 · 发表于 2018-1-17 08:34:16

本帖最后由大风起夕于 2018-1-17 08:37 编辑

ywmxyz 发表于 2018-1-16 19:31
图片已收藏,这个示波器背面还有Z轴输入端

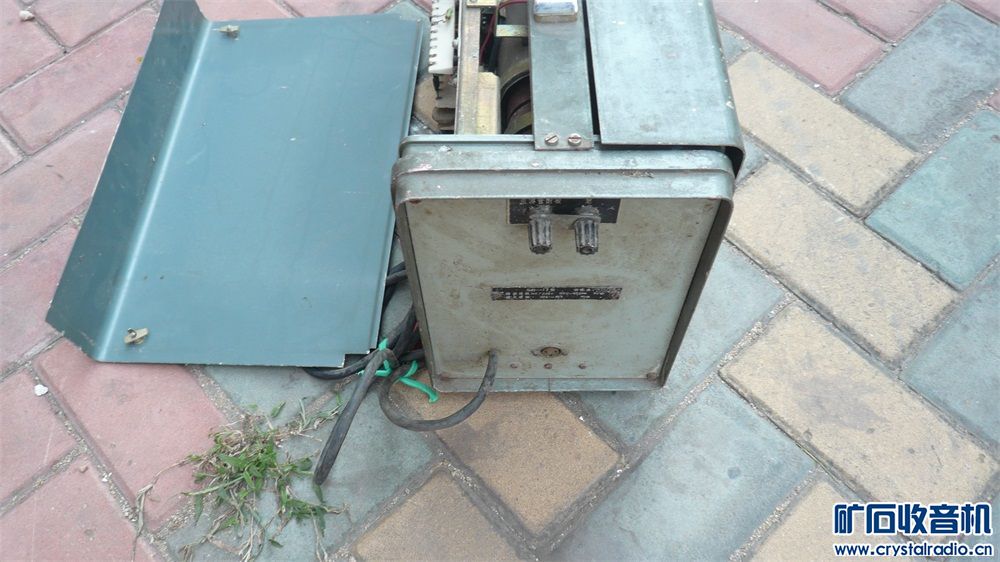

我收的这台示波器后面缺件，缺的不像是输入端子。可能没有Z轴输入端。
坛上找的图片

ywmxyz · 发表于 2018-1-17 17:13:36

本帖最后由 ywmxyz 于 2018-1-17 17:34 编辑

最上面的是Z轴输入端

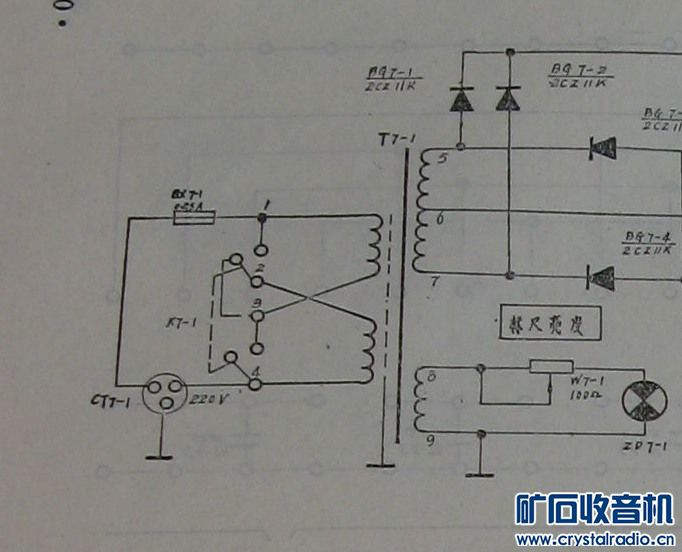

缺件部分可能是220V电源插座

缺件部分也可能是110V/220V转换开关,用220V时变压器初级线圈串联,注意线圈相位

大风起夕 · 发表于 2018-1-18 09:19:14

ywmxyz 发表于 2018-1-17 17:13
最上面的是Z轴输入端

缺件部分可能是220V电源插座

你好！再麻烦你把原理说明那一页（IMG 0001）重拍下，好吗？

ywmxyz · 发表于 2018-1-18 11:05:14

大风起夕发表于 2018-1-18 09:19
你好！再麻烦你把原理说明那一页（IMG 0001）重拍下，好吗？

原理说明那一页（IMG 0001）

大风起夕 · 发表于 2018-1-18 11:18:07

ywmxyz 发表于 2018-1-18 11:05
原理说明那一页（IMG 0001）

非常感谢！

bd3ur · 发表于 2023-9-1 11:42:50

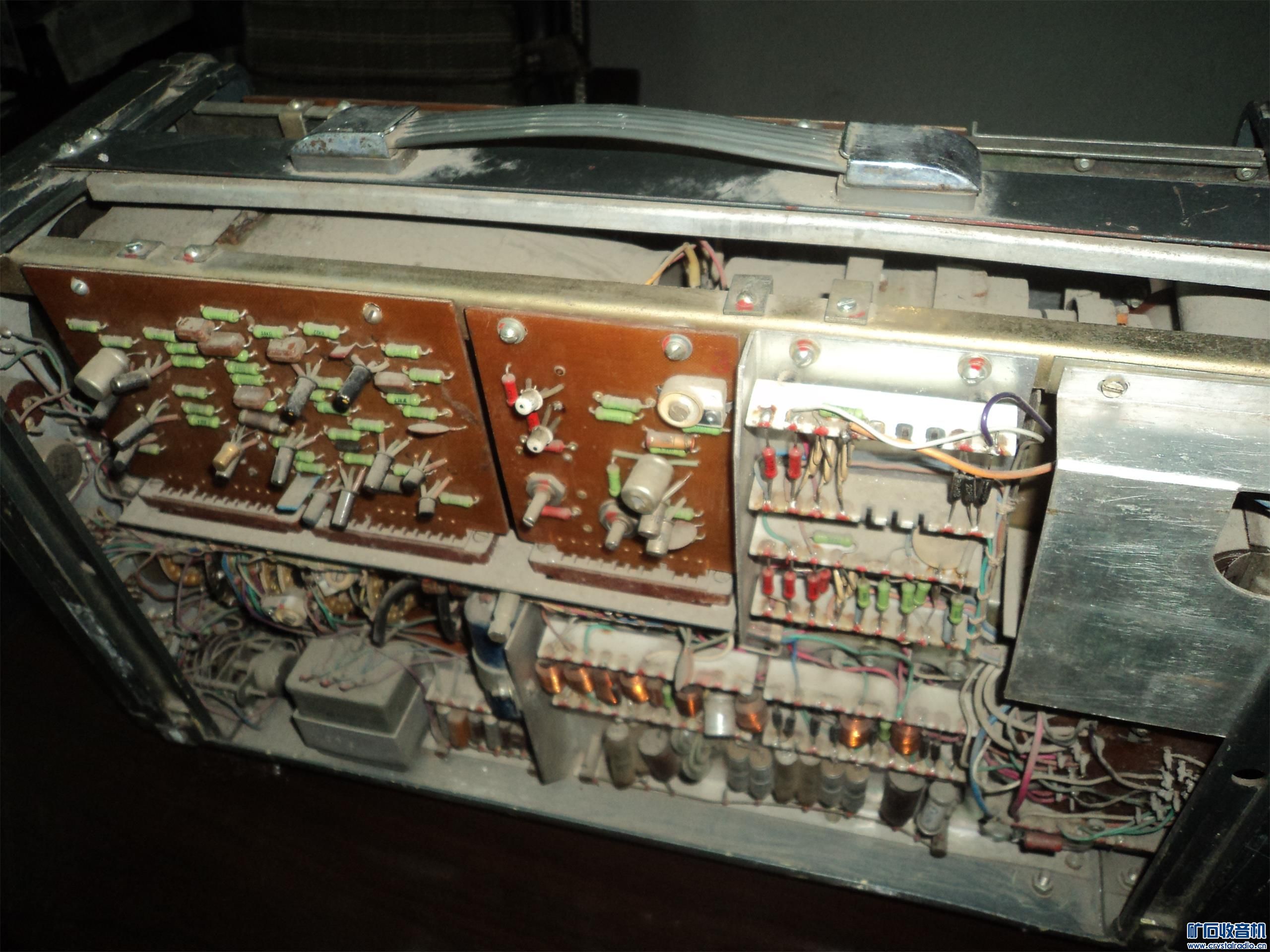

SB-17示波器
